砂作为砂浆体系中占比 60%~80% 的核心骨料，其颗粒级配是决定砂浆力学性能、施工性与耐久性的基础参数。工程中大量开裂、起砂、强度不足的质量问题，根源都在于砂级配不合格。本文从材料学原理出发，系统拆解级配对砂浆性能的核心影响。
Q1：良好级配的核心原理是什么？
颗粒级配，指不同粒径砂粒的搭配比例，其核心逻辑是最紧密堆积理论：通过大颗粒填充骨架、中颗粒填充大颗粒间隙、细颗粒填充微小孔隙的逐级填充效应，最大化降低骨料体系的空隙率。

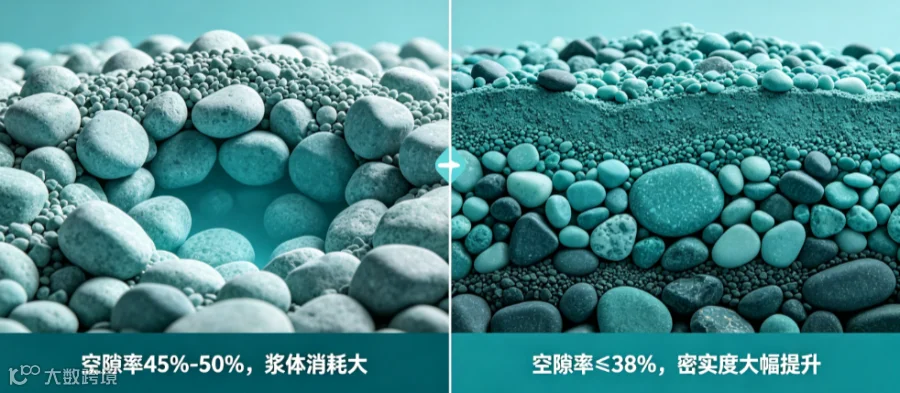

单一粒径的砂粒自然堆积时，空隙率通常高达 45%~50%；两级粒径搭配可将空隙率降至 35%~40%；而多级颗粒连续级配的优质砂，空隙率可稳定控制在 38% 以内。这一原理与 “石块 - 石子 - 细砂填充容器” 的逻辑一致，只是在砂浆微观体系中实现精准的颗粒级配设计。
Q2：级配良好的砂子对砂浆有哪些性能增益？
级配优化不是单一性能提升，而是从强度、成本、施工性到耐久性的全方位改善：
提升密实度与力学强度骨料空隙率降低后，水泥浆体可更充分地包裹砂粒、填充间隙，硬化后砂浆内部结构更致密。相同水泥用量条件下，级配良好的砂浆抗压强度、粘结强度可比单一级配砂浆高出 15%~25%。
降低胶凝材料用量骨料空隙减少，意味着填充空隙所需的水泥浆体同步减少。工程实践表明，采用连续级配砂，可在保证强度不变的前提下，降低水泥用量 10%~15%，既压缩原料成本，也避免了水泥过量引发的干缩开裂风险。
优化施工和易性级配均衡的砂粒在浆体中可形成类似 “滚珠轴承” 的效应，有效降低颗粒间内摩擦阻力，使浆体顺滑度、流动性显著提升，抹灰施工时阻力小、抗流挂性好，大幅降低作业强度，减少掉灰、流坠问题。
增强长期耐久性砂浆密实度提升后，内部连通孔隙大幅减少，抗渗性能显著增强，水分、氯离子等有害介质难以侵入内部；同时冻融循环造成的结构损伤明显降低，抗冻等级可提升 1~2 个级别，延长砂浆服役寿命。
Q3：单一级配砂会引发哪些工程质量问题？
工程中若采用全粗砂或全细砂的单一级配，会分别触发不同的质量风险：
- 单一粗砂
骨料空隙率大，需消耗大量水泥浆体才能填充间隙。若水泥用量不足，砂浆密实度差、强度低，硬化后极易起砂、掉粉；同时浆体粘结性不足，施工时砂浆附着力差，易出现流挂、脱落。 - 单一细砂
细颗粒比表面积大，会大幅提升砂浆需水量，导致浆体粘性过高、施工阻力大；更关键的是，细砂砂浆硬化后干缩率比级配良好的砂浆高 30% 以上，后期极易产生大面积干缩裂缝，是外墙抹灰开裂的核心诱因之一。
Q4：工程中如何判定与选择级配合格的砂？
依据 GB/T 14684-2011《建设用砂》标准，建筑用砂按颗粒级配划分为三个级配区：
-
Ⅰ 区砂：颗粒偏粗，适用于高胶凝材料用量的混凝土或高强度砌筑砂浆 -
Ⅱ 区砂：即中砂级配，颗粒粒径搭配均衡，是抹灰砂浆、普通砌筑砂浆的首选 -
Ⅲ 区砂：颗粒偏细，仅适用于低标号砂浆或特殊薄层施工场景
工程应用中，优先选用细度模数 2.3~3.0 的 Ⅱ 区中砂；砂料进场前必须通过颗粒级配筛分析试验验证级配区间，严禁使用单一级配砂、细度模数不合格的非标砂料。
技术总结
砂浆性能的提升并非单纯依赖增加水泥用量，砂级配才是体系的基础骨架。良好的连续级配可实现 “强度更高、成本更低、施工更顺、耐久性更强” 的多重收益，而级配失衡则是多数砂浆质量通病的根源。配方设计与现场管控中，将砂级配纳入核心质控指标，是保障工程质量的关键环节。
