在干粉砂浆生产体系中，石英砂/机制砂是抗裂砂浆、粘接砂浆的核心主体骨料，砂石品质、粒径级配、含泥量、含水率直接决定砂浆的收缩率、施工和易性、粘结强度及抗裂性能。
多数砂浆生产企业重点关注水泥、外加剂配方，却极易忽视砂石选材标准，导致成品砂浆出现开裂、空鼓、结块、强度不达标等顽固性质量问题。本文统一规范抗裂砂浆、保温粘接砂浆通用选砂标准，明确禁用砂石类型、硬性验收指标及现场快速检测方案，为量产质控提供标准化依据。
Q1：抗裂/粘接砂浆最优骨料选型与粒径标准
抗裂砂浆与保温粘接砂浆的骨料选型标准基本一致，行业通用最优基材为中砂，适配长效抗裂、薄层施工、界面粘接的工况需求。
1. 粒径与目数参数
标准中砂粒径控制在 0.3mm–0.5mm，对应筛分目数为 40目–70目，级配均匀、堆积密度合理，可完美平衡砂浆强度、施工性与抗收缩性能。为提升薄层施工细腻度，抗裂砂浆可在中砂基础上适量复配细砂，优化整体和易性。
2. 物理质感参考
合格标准中砂触摸有明显颗粒质感，颗粒圆润均匀、无尖锐棱角，且无刺手感，是现场快速判断合格骨料的基础依据。

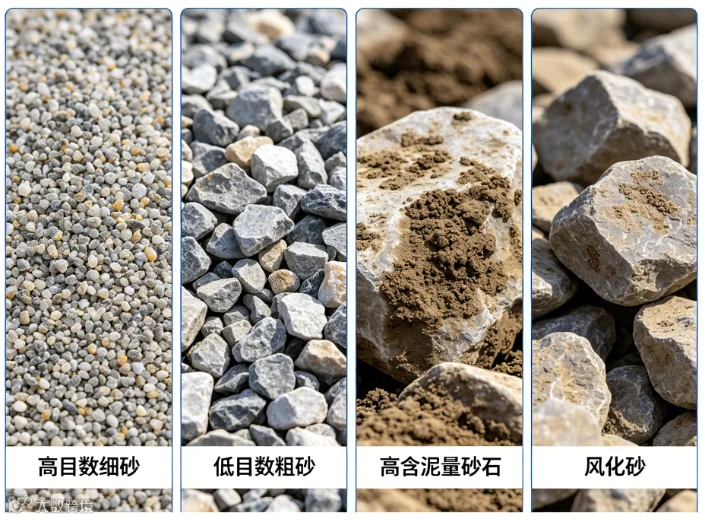

Q2：四类严禁使用的不合格砂石（高危质量隐患）
四类砂石存在结构性缺陷，掺入后会直接引发砂浆开裂、空鼓、强度衰减、成品结块等问题，生产中需严格禁用：
1. 高目数细砂（80目以上）
细砂粒径过小、比表面积大，砂浆水化收缩率显著提升，成型后干缩形变剧烈，是造成抗裂砂浆表层龟裂、细微裂纹的核心诱因，稳定性极差，不适用抗裂体系。
2. 低目数粗砂（20目以下）
粗砂粒径过大，砂浆施工顺滑度差、抹面难度高，骨料与胶凝材料结合性弱，成型后界面密实度不足，极易出现面层空鼓、表层脱落等质量缺陷。
3. 高含泥量砂石
泥土属于惰性杂质，会阻断水泥与骨料的粘结结合，大幅降低砂浆强度、防水性与耐久性。行业硬性标准：砂石含泥量＞1% 直接报废，严禁使用。
4. 风化砂、粉砂
此类砂石结构疏松、自身硬度极低，骨料稳定性差，掺入砂浆后会直接拉低成品整体强度与耐磨性能，长期使用易出现起砂、粉化、破损问题。
Q3：砂浆用砂三大硬性验收标准
砂石进场需严格执行三项核心质控指标，达标后方可投入生产：
1. 含泥量指标
严格控制砂石含泥量≤1%，含泥量超标会破坏砂浆胶结体系，诱发开裂、空鼓、强度不足等系列问题。
2. 含水率指标
砂石含水率需均匀、无结块、无潮湿团聚现象。砂石含水率偏高，会导致干粉砂浆成品提前受潮、抱团结块，直接造成产品报废，是生产中极易被忽视的关键隐患。
3. 骨料品质指标
选用洁净无杂质、结构致密、硬度高的原生砂石，杜绝杂质、风化料、粉质料混入，从骨料源头保障砂浆成品强度与稳定性。
Q4：砂石进场简易快速检测方法（现场实操可用）
无专业检测设备的场景下，可通过三种简易方法快速甄别砂石品质，适配采购、进场抽检场景：
1. 手感抽检法
抓取适量砂石揉搓，观察手掌是否残留白灰、泥污、粉质残留。手掌干净无附着物，说明含泥量、杂质含量低，骨料品质合格；若粘泥、起粉，则砂石不达标。
2. 清水沉淀检测法
取透明水瓶装入清水，投入适量砂石充分摇晃搅拌，静置观察水体状态。若水体快速澄清、无浑浊沉淀物，说明含土量极低；若水体持续浑浊、底部沉淀淤泥较多，为不合格砂石。
3. 深层粉尘检测法
部分砂石表层风干干净，内部暗藏大量粉尘杂质。可抓取深层砂石观察，若无明显浮尘、细粉，骨料颗粒干净均匀，即为合格用料；粉尘过多则禁止使用。
技术总结
砂石作为抗裂砂浆、粘接砂浆的核心骨架材料，其品质直接决定成品质量上限。生产中需坚守40–70目中砂为主、含泥量≤1%、含水率均匀、高硬度洁净的核心标准，坚决禁用细砂、粗砂、高含泥砂、风化砂。通过标准化选材+进场简易抽检，可从源头规避砂浆开裂、空鼓、结块、强度不足等通病，大幅提升成品砂浆的工程适配性与耐久性。
