C1 级作为瓷砖胶的基础应用等级，其配方设计的核心在于性能适配与成本效率的平衡，而非盲目堆高原料标号与助剂掺量。本文从胶凝体系选型、骨料级配设计、功能助剂匹配等维度，系统解析 C1 级瓷砖胶的配方优化底层逻辑。
Q1：C1 级瓷砖胶的胶凝材料选型与掺量控制原则是什么？
C1 级瓷砖胶的强度要求相对温和，且瓷砖粘贴场景下胶层处于相对封闭环境，水分蒸发速率缓慢，32.5 级通用硅酸盐水泥的水化产物即可满足强度指标要求，无需选用 42.5 级等高标号水泥，避免性能冗余推高配方成本。
掺量方面，推荐控制在 350~400kg/t 区间，且不宜低于 350kg/t。瓷砖胶的粘结作用是双向的：一侧与瓷砖背面结合，另一侧需渗透入墙体基层的孔隙结构形成机械锚固。充足的胶凝材料掺量是保障基层侧粘结强度、避免界面脱粘的基础。
Q2：骨料级配如何影响瓷砖胶粘结性能？C1 配方应如何设计骨料级配？
骨料级配的核心价值是提升体系堆积密实度，进而增大界面有效粘结面积，从机械嵌合层面强化粘结强度。密实度越低，胶层内部孔隙越多，界面有效接触面积越小，粘结力相应下降；连续级配可填充颗粒间隙，提升整体密实度，同步提升粘结强度与体系稳定性。
C1 级配方可采用多粒径区间复配的连续级配方案：40~70 目石英砂 250kg/t、80~120 目石英砂 250kg/t，搭配 140~200 目石粉 80kg/t，同时复配 20kg/t 粉煤灰填充微米级孔隙。该级配方案可形成良好的颗粒堆积梯度，显著降低体系孔隙率。
Q3：C1 级瓷砖胶的纤维素醚选型逻辑是什么？
纤维素醚是保障瓷砖胶保水性能与施工性能的核心助剂，C1 级配方推荐选用黏度为 15 万～20 万 mPa・s 的羟丙基甲基纤维素醚（HPMC），参考掺量为 2.0kg/t。

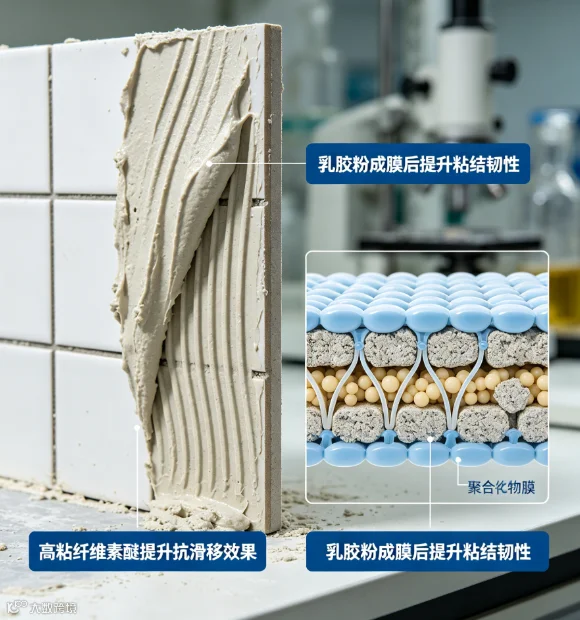

高黏度纤维素醚可有效提升体系的保水能力，为水泥水化提供充足水环境；同时可显著改善浆料的抗滑移性能，避免粘贴过程中瓷砖下坠位移，保障施工精度。
Q4：可再分散乳胶粉掺量为何与骨料级配密切相关？
可再分散乳胶粉是提升瓷砖胶粘结韧性与强度的关键有机组分，其有效作用的前提是覆盖胶层内的颗粒表面与界面区域，而非填充孔隙。
在连续级配的骨料体系中，胶层密实度高、孔隙占比小，乳胶粉可更多作用于界面粘结改性，因此掺量 6.0kg/t 即可满足 C1 级粘结强度要求。若采用单一级配骨料，体系孔隙率大幅升高，大量乳胶粉会先消耗于孔隙填充，有效作用占比下降，需将掺量提升至 8~10kg/t 方可达到同等性能。合理的骨料级配可显著提升乳胶粉的利用效率，优化配方经济性。
Q5：辅助助剂与冬季适配组分有哪些作用？
- 淀粉醚
-
参考掺量 0.5kg/t，主要用于优化浆料的触变性与施工和易性，进一步提升抗滑移表现，改善施工操作手感，降低工人施工负荷。 - 冬季早强组分
低温环境下可掺加甲酸钙类早强剂，其可降低体系冰点、加速水泥早期水化进程，避免低温下胶层凝结硬化缓慢、强度发展滞后的问题，保障冬季施工的粘结性能稳定性。
技术总结
C1 级瓷砖胶的配方优化并非原料指标的简单堆叠，而是多组分的协同匹配。其核心设计思路是：以适配的胶凝体系满足基础强度要求，以连续骨料级配提升密实度与助剂利用效率，以精准的功能助剂选型保障施工与粘结性能，最终在达标 C1 级标准的前提下，实现施工性、耐久性与配方成本的综合最优。
