1. 架构及名词解释
1.1 DolphinScheduler 说明
1.2 相关网址
官网：
https://dolphinscheduler.apache.org/zh-cn/index.html
https://github.com/apache/incubator-dolphinscheduler
https://dolphinscheduler.apache.org/zh-cn/docs/1.2.0/user_doc/architecture-design.html
https://dolphinscheduler.apache.org/zh-cn/docs/1.2.0/user_doc/system-manual.html
https://dolphinscheduler.apache.org/zh-cn/docs/release/faq.html
1.3 名词解释
-
DAG：全称 Directed Acyclic Graph，简称 DAG。工作流中的 Task 任务以有向无环图的形式组装起来，从入度为零的节点进行拓扑遍历，直到无后继节点为止。 -
流程定义：通过拖拽 任务节点 并建立 任务节点的关联 所形成的 可视化DAG。 -
流程实例：流程定义的实例化，可以通过手动启动或定时调度生成，流程定义每运行一次，产生一个流程实例。 -
任务实例：流程定义 中 任务节点的实例化，标识着具体的 任务执行状态 -
任务类型：目前支持有SHELL、SQL、SUB_PROCESS(子流程)、PROCEDURE、MR、SPARK、PYTHON、DEPENDENT(依赖)，同时计划支持动态插件扩展，注意：其中子 SUB_PROCESS 也是一个单独的流程定义，是可以单独启动执行的。 -
调度方式：系统支持基于 cron 表达式的定时调度和手动调度。命令类型支持：启动工作流、从当前节点开始执行、恢复被容错的工作流、恢复暂停流程、从失败节点开始执行、补数、定时、重跑、暂停、停止、恢复等待线程。其中 恢复被容错的工作流 和 恢复等待线程 两种命令类型是由调度内部控制使用，外部无法调用。 -
定时调度：系统采用 quartz 分布式调度器，并同时支持 cron 表达式可视化的生成。 -
依赖：系统不单单支持 DAG 简单的前驱和后继节点之间的依赖，同时还提供任务依赖节点，支持流程间的自定义任务依赖。 -
优先级 ：支持流程实例和任务实例的优先级，如果流程实例和任务实例的优先级不设置，则默认是先进先出。 -
邮件告警：支持 SQL任务 查询结果邮件发送，流程实例运行结果邮件告警及容错告警通知。 -
失败策略：对于并行运行的任务，如果有任务失败，提供两种失败策略处理方式，继续 是指不管并行运行任务的状态，直到流程失败结束。结束 是指一旦发现失败任务，则同时Kill掉正在运行的并行任务，流程失败结束。 -
补数：补历史数据，支持 区间并行和串行 两种补数方式。

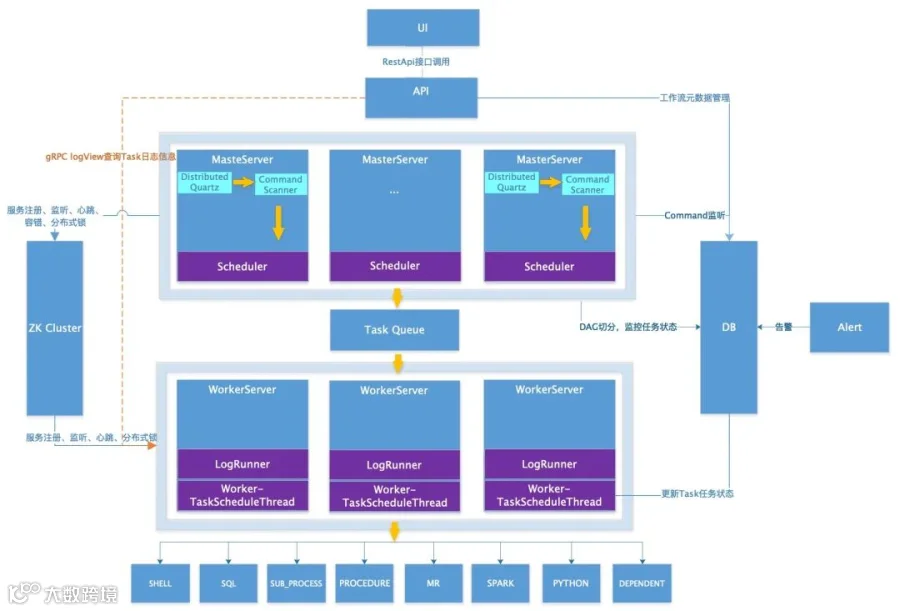

1.4 DolphinScheduler 架构
1.4.1 MasterServer
-
Distributed Quartz 分布式调度组件，主要负责 定时任务的启停 操作，当 quartz 调起任务后，Master 内部会有线程池具体负责处理任务的后续操作。 -
MasterSchedulerThread 是一个扫描线程，定时扫描数据库中的 command 表，根据不同的命令类型进行不同的业务操作。 -
MasterExecThread 主要是负责 DAG任务切分、任务提交监控、各种不同命令类型的逻辑处理。 -
MasterTaskExecThread 主要负责任务的持久化。
1.4.2 WorkerServer
-
FetchTaskThread 主要负责不断 从 Task Queue 中领取任务，并根据不同任务类型调用TaskScheduleThread 对应执行器。 -
LoggerServer 是一个RPC服务，提供日志分片查看、刷新和下载等功能
1.4.3 ZooKeeper
1.4.4 Task Queue
1.4.5 Alert
1.4.6 API
1.4.7 UI
