本文档对 Apache DolphinScheduler 的数据库模式进行了系统介绍，涵盖存储工作流定义、任务配置、调度信息、用户数据及其他核心系统组件的各类表的结构、相互关系和功能，帮助用户深入理解 DolphinScheduler 的运行机制。

目的

与范围

在 DolphinScheduler 中，数据库模式是整个工作流调度系统的持久化基础。它用于存储所有配置信息、执行记录、用户数据以及系统运行所需的元数据。系统官方支持 MySQL、PostgreSQL 和 H2 三种数据库，并为每种数据库提供了对应的 SQL 脚本。

DolphinScheduler 提供了以下数据库的初始化脚本：

• MySQL
• PostgreSQL
• H2（主要用于测试）

脚本文件位置如下：

• MySQL: dolphinscheduler-dao/src/main/resources/sql/dolphinscheduler_mysql.sql
• PostgreSQL: dolphinscheduler-dao/src/main/resources/sql/dolphinscheduler_postgresql.sql
• H2: dolphinscheduler-dao/src/main/resources/sql/dolphinscheduler_h2.sql

架构

总览

数据库模式可按功能分为以下几组：

1. 工作流（Workflow）相关表
2. 任务（Task）相关表
3. 项目（Project）与资源（Resource）相关表
4. 用户管理表
5. 调度（Scheduling）表
6. 告警（Alerting）表
7. 注册（Registry）表（3.3.0 版本新增）

模式结

构详解

1. 工作流相关表

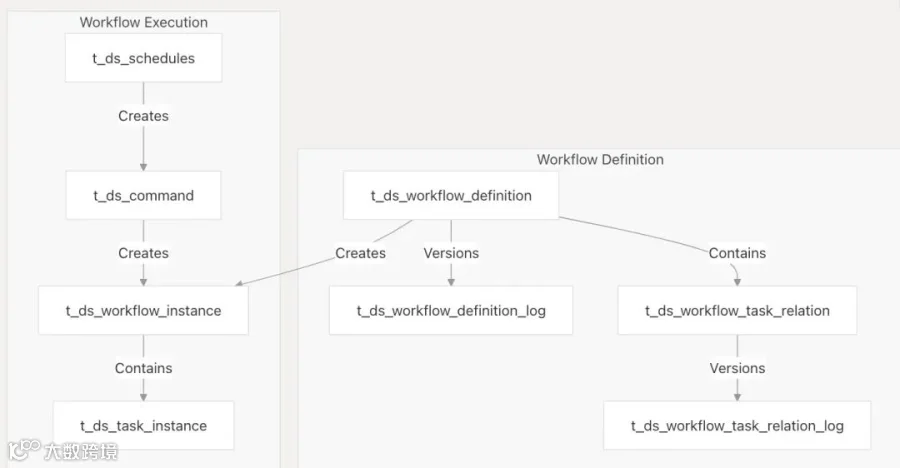

工作流相关表用于存储工作流定义、实例及其与任务的关系。在 3.3.0 版本中，所有“process”前缀的表均重命名为“workflow”。

关键表：

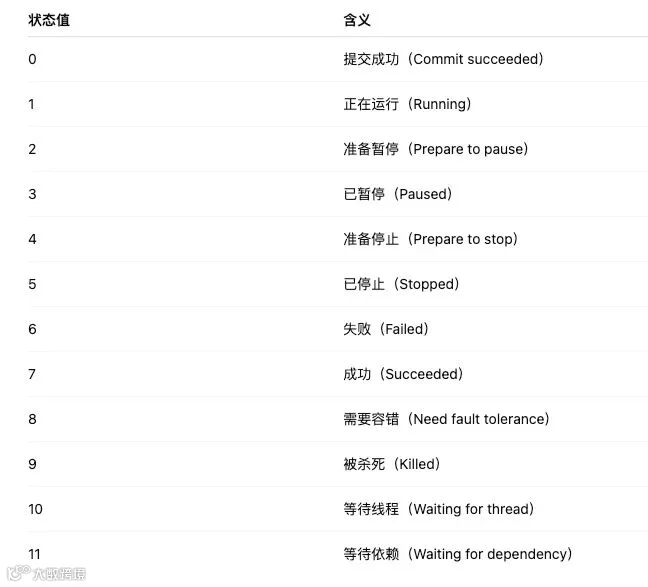

工作流实例状态：

2. 任务相关表

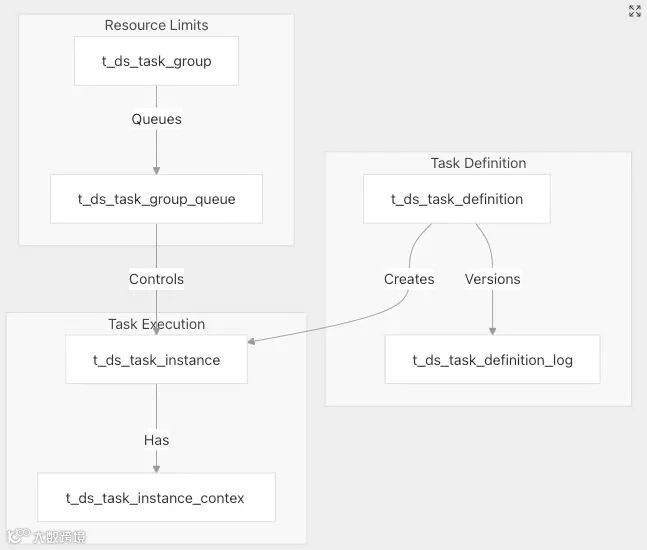

任务相关表用于存储任务定义、执行实例及参数。

关键表：

3. 项目与资源表

用于管理项目及其相关资源（文件、UDF、自定义数据源等）。

关键表：

4. 用户管理表

用于用户认证、授权、租户管理等功能。

关键表：

5. 调度表

管理调度命令、定时配置及任务调度记录。

关键表：

指令类型：

6. 告警表

管理告警配置及记录。

关键表：

7. 注册表

从 3.3.0 版本起，增加了基于 JDBC 的注册实现，替代 ZooKeeper。

关键表：

表关系

示意图

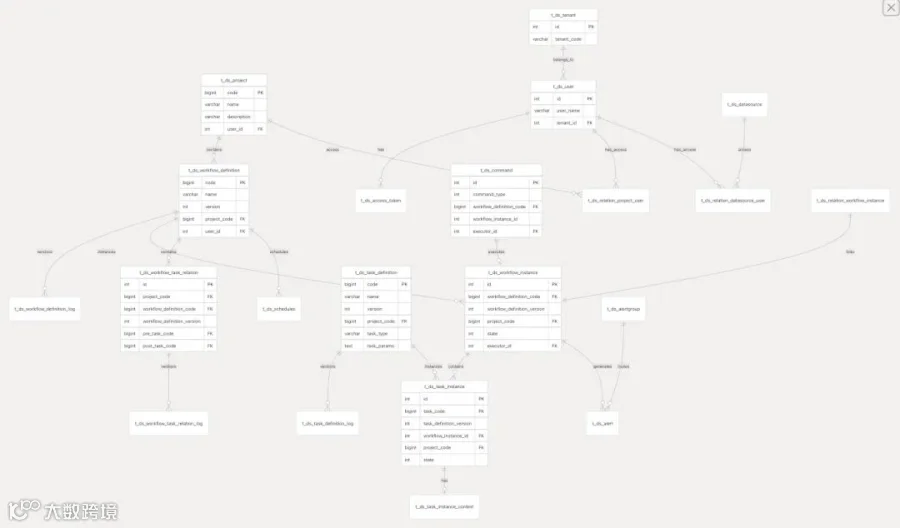

下图展示了关键表之间的关系：

模式演化的

重要变更

3.3.0 版本

• 将“process”前缀表重命名为“workflow”：

• t_ds_process_definition`→`t_ds_workflow_definition
• t_ds_process_instance`→`t_ds_workflow_instance
• t_ds_process_task_relation`→`t_ds_workflow_task_relation及对应 log 表

• 新增 JDBC 注册表：t_ds_jdbc_registry_data、t_ds_jdbc_registry_lock、t_ds_jdbc_registry_client_heartbeat、t_ds_jdbc_registry_data_change_event

• 新增任务血缘表：t_ds_workflow_task_lineage

• 任务类型SUB_PROCESS改为SUB_WORKFLOW

3.2.0 版本

• 新增项目参数表和项目偏好设置表：t_ds_project_parameter、t_ds_project_preference
• 流程定义表新增执行类型字段：execution_type
• 任务表新增缓存能力字段：is_cache、cache_key
• 引入任务测试标记（task test flag）功能

功能分类的

模式详情

工作流定义与执行

工作流定义表存储工作流的结构和配置，实例表跟踪执行情况。

存储在工作流定义表中的关键元数据：

• 工作流代码（唯一标识）
• 工作流名称和描述
• 全局参数
• 超时设置
• 告警组设置
• 执行类型（并行、串行等待、串行丢弃、串行优先）

任务定义与执行

任务定义表存储任务配置，实例表跟踪执行。

关键元数据包括：

• 任务代码（唯一标识）
• 任务名称和描述
• 任务类型（SHELL、SQL、SPARK 等）
• 任务参数（针对具体类型）
• 资源需求（CPU、内存）
• 超时设置
• 重试配置
• Worker 组分配

用户与安全管理

安全模型包括：

• 用户密码认证
• 会话管理
• 基于访问令牌的 API 认证
• 通过租户系统实现多租户
• 资源级权限控制

总

结

DolphinScheduler 的数据库模式覆盖了工作流调度的各个环节，包括定义、执行跟踪、资源管理和安全控制。
随着版本迭代，该模式不断演进，尤其是 3.3.0 版本，将许多“process”表改为“workflow”，更准确地反映其功能。

理解这一数据库模式有助于：

• 为 DolphinScheduler 开发新功能
• 通过数据库排查问题
• 构建自定义报表或集成解决方案
• 升级版本时理解数据模型
