跨行业啊，很多词都理解不了，更别说谈行业展望了。

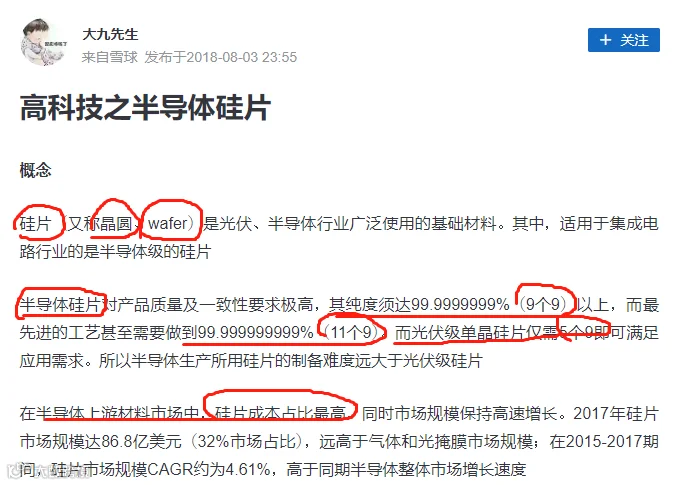

半导体硅片，就是晶圆，纯度9个9，9N，而光伏就是5个9，5N。

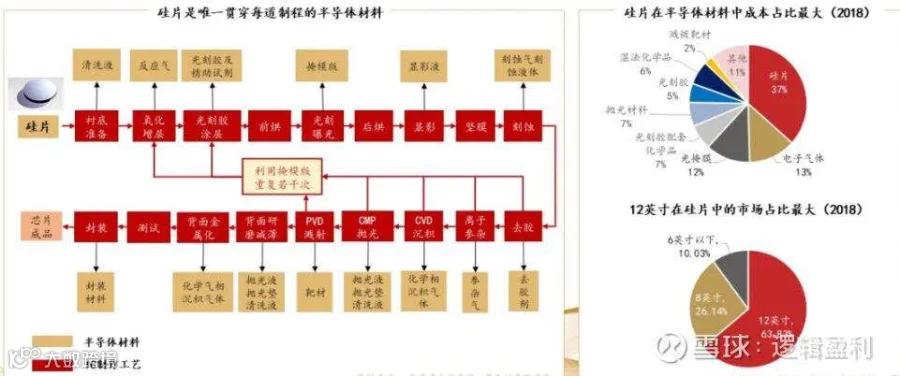

硅片成本最高。

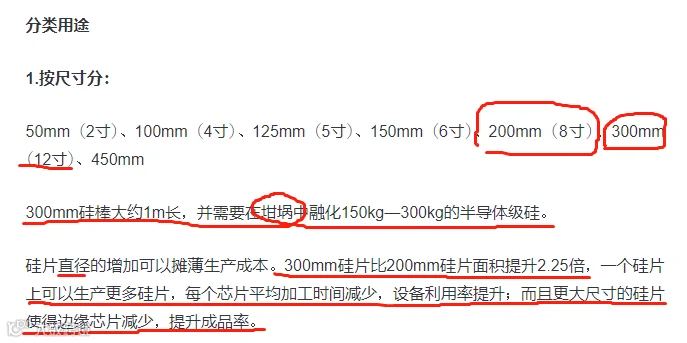

可以自己试一下8寸是一个多大的圆，12寸是一个多大的圆。
12寸的圆面积=3.14*150*150
8寸的面积=3.14*100*100
225/100=2.25倍，在这个圆上面，再进行切割，加工，生产出来的芯片成本就低，利用率高。（就像切割钢板）

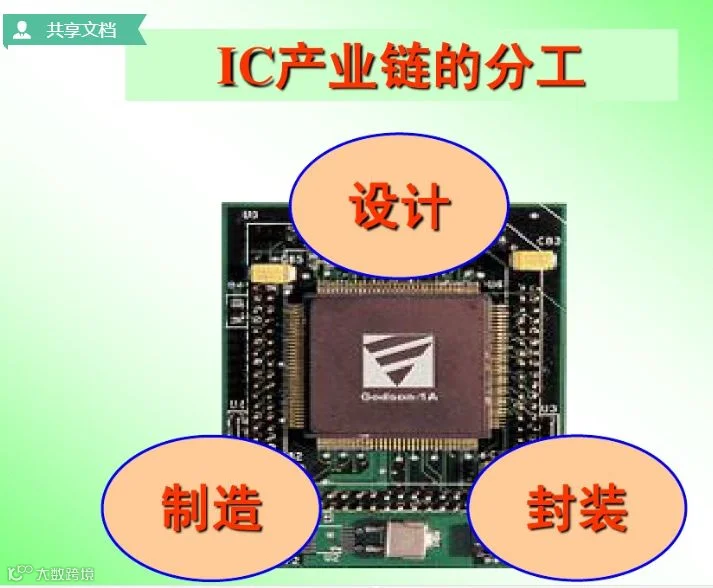

一个产业链地去学习，能了解整个先来的发展，行业之间的协同。
对这个，没太理解，对溅射有了比较初步的学习吧。
有空，继续学习其他内容。
三驾马车：投资，消费加出口，对号入座
