最近小编的一个朋友问了小编一个问题：“双绕组与双分裂变压器有什么区别？”朋友这不经意的一问却扯出很多问题。两者有什么关系？双分裂的变压器的特殊性在哪？为什么光伏中用的多为双分裂变压器？想要把这些问题以简单、平白的方式解读出来需要下一点准备工作，那今天就借这个契机由小编来小小的上一课吧。以下观点仅代表小编个人工作总结，如有谬误，敬请指教。
分问题来解读。
1、双绕组与双分裂的关系
首先介绍绕组，一般绕组主要对应的是电压等级，变压器中一个绕组对应一个电压等级（例如主变压器变比为110/35，则包含110kV与35kV两种电压等级）。一般工程中用的的分为双绕组与三绕组变压器，分别包含2种和3种电压等级。
再看分裂变压器，与普通变压器的区别在于，在它的低压绕组中分裂成几个额定容量相等的支路，这几个支路之间没有电气联系，仅有较弱的磁联系，而且各分支之间有较大的阻抗。
根据以上分析，具体言之就是：三相双绕组双分裂变压器拥有高压、低压两个绕组，并把低压绕组分裂成两部分，在电气上互不相连。这两个分裂的低压可以并联运行，也可以单独运行。三相三绕组变压器有三个独立绕组组成，分别为高压、中压、低压，有明显的电压等级差距比如110/35/10等。
至于“双分裂的变压器的特殊性在哪？为什么光伏中用的多为双分裂变压器？”这两个问题统一来回答。
2、分裂变压器的特殊性及在光伏工程中的应用
在大型光伏工程中经常见到双分裂变压器的身影，对于对这个设备了解不是太多的人来说见到它几乎习以为常，但对于设计人员来说，选择双分裂而不是普通变压器则自有其深意。
目前大型光伏电站以500kW作为基本的发电单元，市面主流的逆变器容量也为500kW，逆变器与箱式变电站的连接是整个光伏发电系统中关键的一步，因此考虑成本控制，选择技术合理的升压方案就很有必要，基于此，双分裂变压器给出了完美的答案。

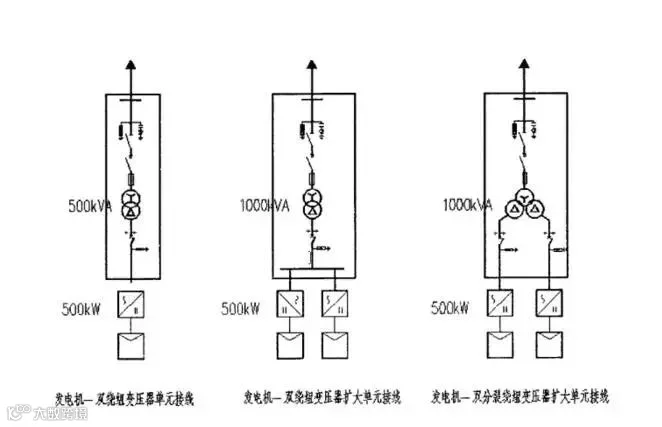

发电单元与升压变的接线，主要指的是逆变器与变压器的接线，一般有如下三种方式：
方案1：500kW发电单元与1台500kVA双绕组升压变组成发电机-双绕组变压器单元接线；
方案2：两个500kW发电单元与一台1000kVA双绕组升压变组成发电机-双绕组变压器扩大单元接线；
方案3：两个500kW发电单元与一台1000kVA双分裂升压变组成发电机-双分裂变压器扩大单元接线；
方案1每个发电单元对应1个升压变压器，虽具备单元接线结构简洁、可靠性较高的优点，但相比方案2与方案3，其在成本方面的劣势不言自明，一般适用于发电单元较为分散的工程中，为了降低线损及降低导线成本，可考虑此种接线方式，但并不适合于集中光伏电站的应用。
方案2与方案3均为扩大单元接线方式，均适用于大型集中光伏电站的应用，相比方案2的双绕组变压器，方案3的双分裂变压器成本虽高，但双分裂变压器由于结构优势，实现了两台逆变器之间的电气隔离，不但减小了两支路间的电磁干扰及环流影响，并且两台逆变器的交流输出分别经变压器滤波，输出电流谐波小，提高了输出的电能质量。考虑短路情况的发生，在当一个支路发生短路时，除能有效地限制短路电流外，还能使另一支路电压保持一定水平，不致影响用户的运行。
