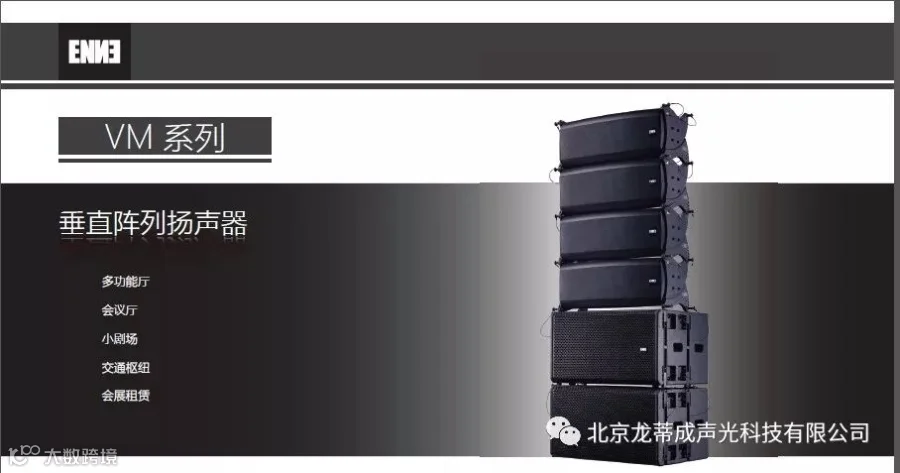

VM 是 Mini-Vertical 的简称，也就是小型便携式垂直阵列扬声器，可在一些中小型会议厅、小剧场、婚宴、会展等场合，常常需要语言清晰度很高、体积小巧、方便安装的扬声器，VM系列正是为了满足这样的使用场合而设计。
VM208具有3°垂直覆盖角度，100°水平覆盖角度，2只扬声器之间最大可调夹角为12°（2°为一单位）。当多只VM208组合成垂直阵列使用时，就可以根据扬声器组之间的夹角确定声场垂直覆盖角度。虽然VM208并不是真正的线阵列扬声器设计，但是与传统点声源音箱相比，由于等距波导号筒的使用，同时借助多只扬声器之间的干涉，声波以接近平面波的形式传输，当距离增加一倍时，声压衰减比普通球面波提高了近3 dB。
VM212S是VM系列中的低音扬声器。它是由2只12寸单元构成，可以达到129dB（峰值135dB）的最大声压级。因此，它作为VM208的低频补充，可以提供强有力的低频状态和效果。在需要超低频下潜更深的场合，可以搭配18寸超低音扬声器构成4分频系统使用。
ENNE VM212S的单元采用高品质定制单元，3音圈，反射式箱体结构，可以提供很好的低频弹性和丰满度。
ENNE VM系列扬声器对应不同的场合该如何搭配才能满足要求呢？参照多用途类扩声系统声学一级指标：最大声压级达103dB,声场不均匀度小于或等于6dB等要求，以中、小型剧场和体育馆为例进行设计。
一、小型剧场扩声系统配置
1、扬声器数量：左右全频 各4只ENNE VM208+1只VM212S; 左右超低 各1只ENNE DK 18S以及吊架
2、功放数量：3台SABINE AT850；1台SABINE AT1300
3、处理器数量：1台SABINE DIR480
4、调音台数量：1台Soundcraft GB4 16通道
5、话筒数量：4套Shure BLXR无线话筒
6、扬声器吊挂高度4.2米（可根据现场建筑场地调整扬声器吊挂高度和扬声器之间的夹角）
实现要求：满足300座位小剧场文艺演出、会议报告等功能需求，均匀覆盖，声压达103~107dB。

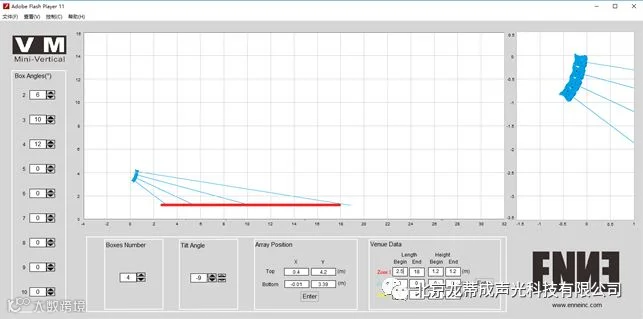

图 1扬声器吊挂及覆盖模拟图

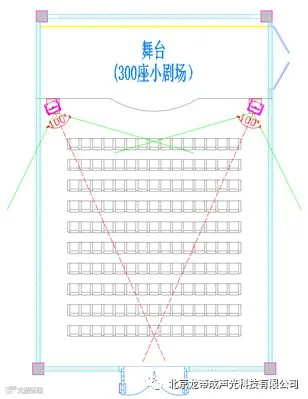

图2扬声器覆盖示意图

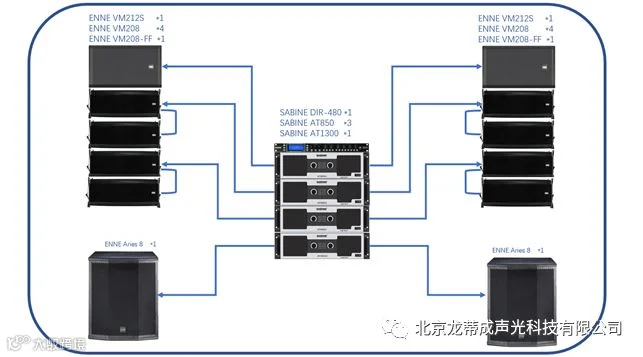

图3系统连接图
二、中型剧场扩声系统配置
1、扬声器数量：左右全频 各6只ENNE VM208+2只VM212S; 左右超低 各2只ENNE DK 18S以及吊架
2、功放数量：6台SABINE AT850；2台SABINE AT1300
3、处理器数量：1台SABINE DIR480
4、调音台数量：1台Soundcraft SiExpression2
5、话筒数量：12套Shure BLXR无线话筒
6、扬声器吊挂高度7.2米（可根据现场建筑场地调整扬声器吊挂高度和扬声器之间的夹角）
实现要求：满足600座位中型剧场文艺演出、会议报告等功能需求，均匀覆盖，声压达103~106dB。

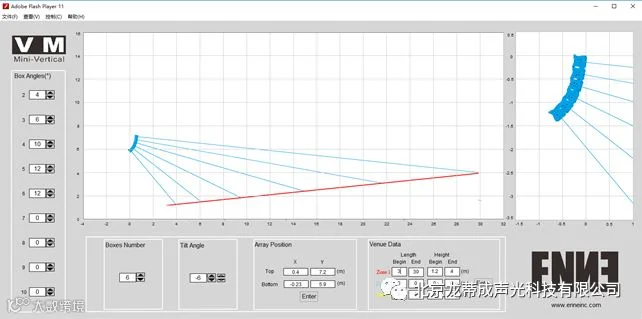

图 5扬声器覆盖示意图

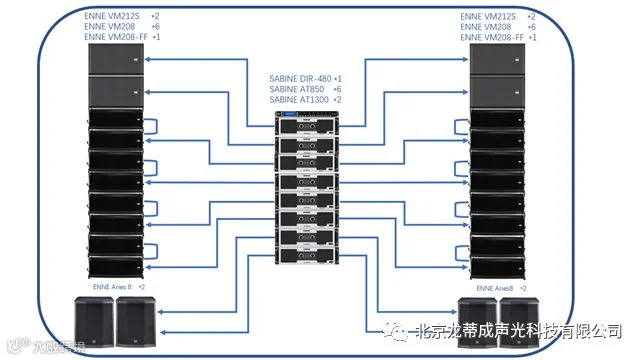

图 6系统连接图
三、体育馆扩声系统配置
1、扬声器数量：共吊挂10组扬声器，每组扬声器包括4只ENNE VM208和1只VM212S
2、功放数量：15台SABINE AT850
3、处理器数量：2台SABINE DIR480
4、调音台数量：1台SoundcraftSiExpression2
5、话筒数量：12套Shure BLXR无线话筒
6、扬声器吊挂高度13.5米（可根据现场建筑场地调整扬声器吊挂高度和扬声器之间的夹角）
实现要求：满足3000-4000人左右的体育馆多功能扩声要求。

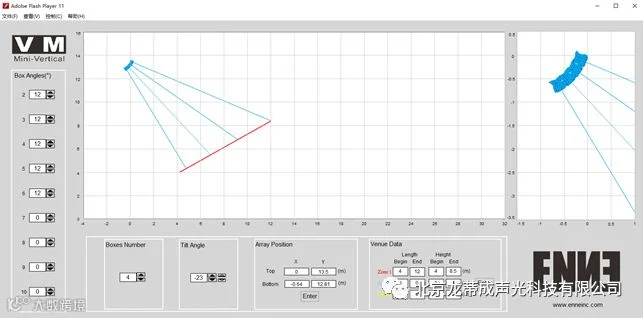

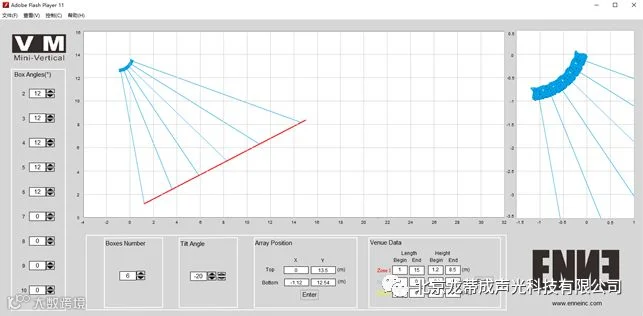

图 7 扬声器吊挂模拟图

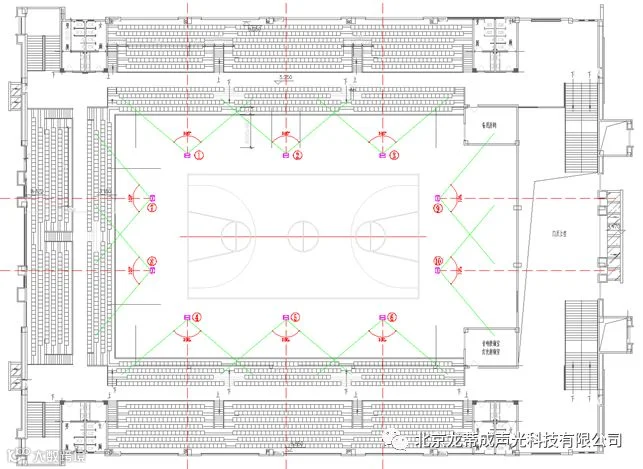

图 8 扬声器覆盖示意图

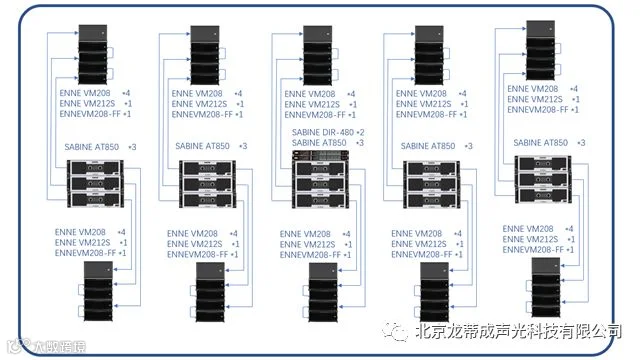

图 9 系统连接图
四、体育馆（含流动观众席）扩声系统配置
1、扬声器数量：共吊挂10组扬声器，每组扬声器包括6只ENNE VM208和1只VM212S
2、功放数量：15台SABINE AT850; 5台SABINE AT1300
3、处理器数量：2台SABINE DIR480
4、调音台数量：1台Soundcraft SiExpression2
5、话筒数量：12-16套Shure BLXR 无线话筒
6、扬声器吊挂高度13.5米（可根据现场建筑场地调整扬声器吊挂高度和扬声器之间的夹角）
实现要求：满足4000-5000人的体育馆多功能扩声要求。

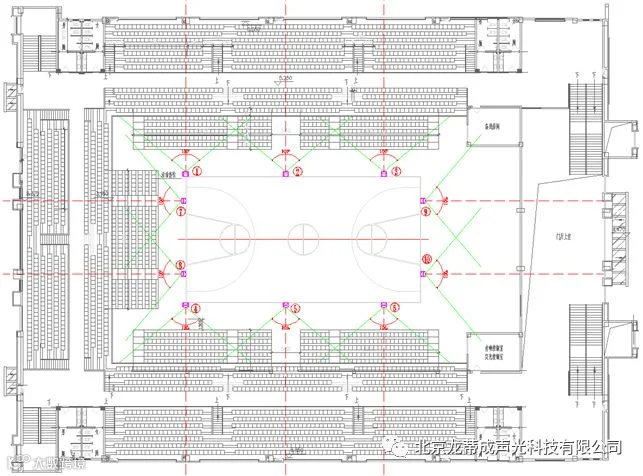

图 10 扬声器吊挂及覆盖模拟图

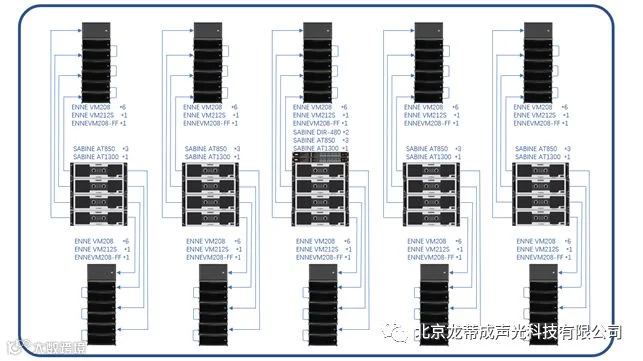

图12 系统连接图
以上是ENNE VM系列常用的案例及可实现的功能，希望可以给大家提供一些参考。VM系列也常用于中小型会议厅、婚宴、会展等场合，并可进行坐地安装。
如果您有相关需要，请联系我们！
