工商业屋顶光伏电站建设全攻略！
工商业屋顶面积大，用电需求量大，安装光伏发电站之后不仅可以满足日常用电量，多余电量还可以并入国家电网换取收益。
那中小型工商业光伏电站如何建设呢?下面就跟着小编来看看吧。

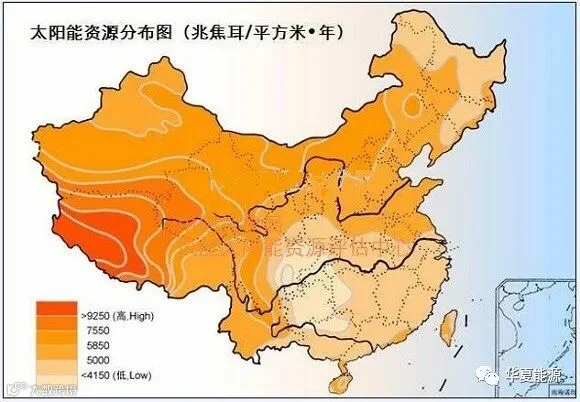

确定光伏电站的安装位置，电站不能有建筑、树木遮挡形成阴影;根据可用面积估算电站容量，每平方米可安装组件容量为100W左右。
以一个可用面积为1000m²的屋顶为例，可建设一个约100kW的电站。

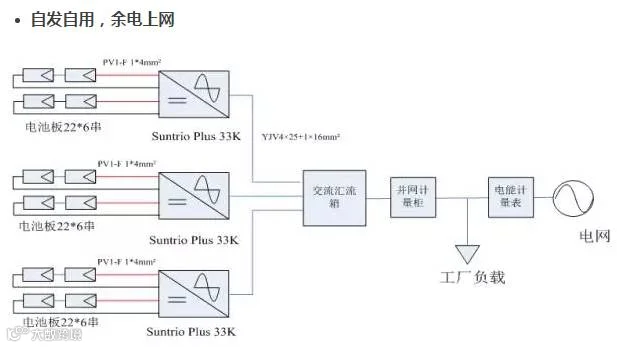

自发自用，余电上网并网模式适合白天用电量较大的厂房，自用比例越高，成本回收周期越短。

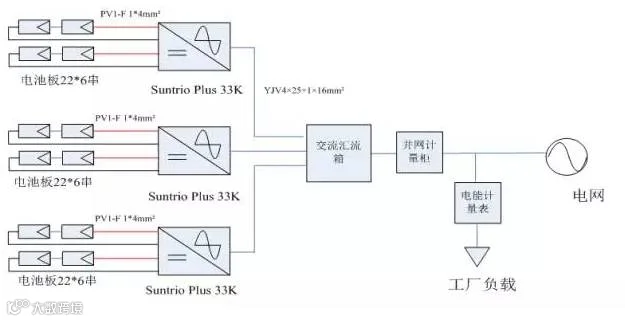

全额上网并网模式适合白天用电量较少的厂房，并网简单，享受全额上网电价。
根据项目要求、成本、转换效率和可用面积、选择单晶或者多晶组件。

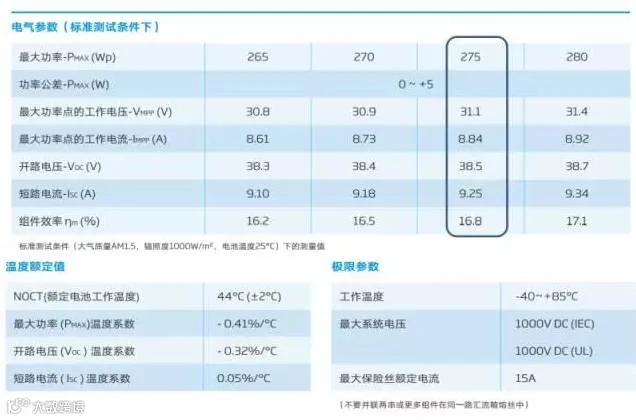

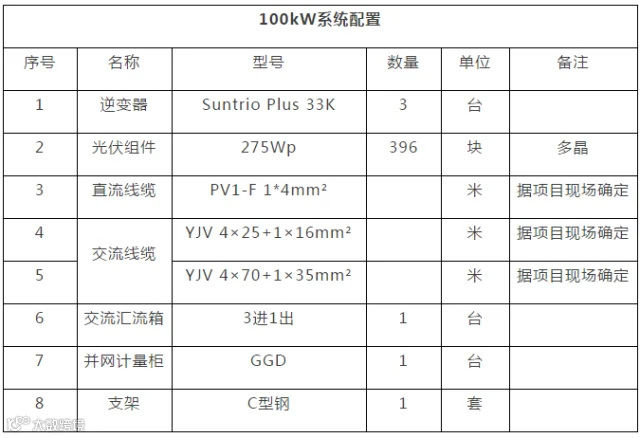

按某品牌多晶硅电池板参数：选取275Wp组件396块，总功率108.9kWp。

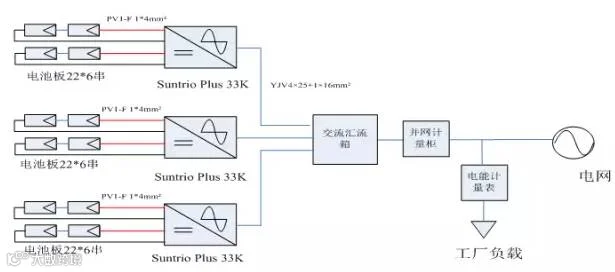

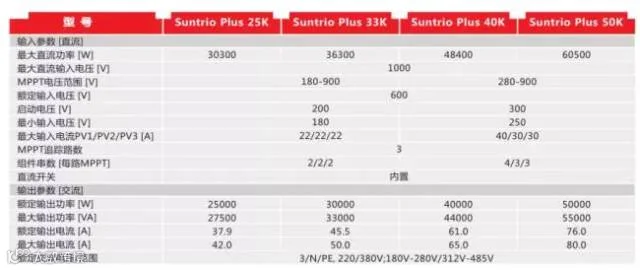

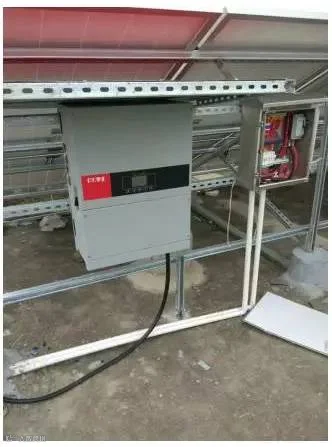

光伏逆变器组件总功率为108.9kWp，根据逆变器的最大直流输入功率，33K机器单台最大直流输入功率36300W，选择三相三路MPPT逆变器机器3台

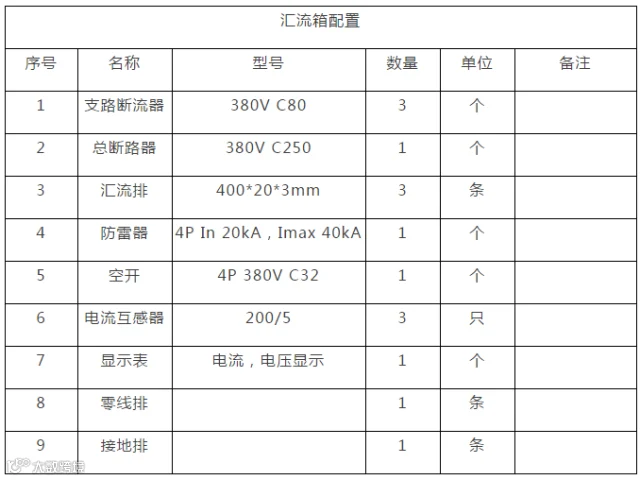

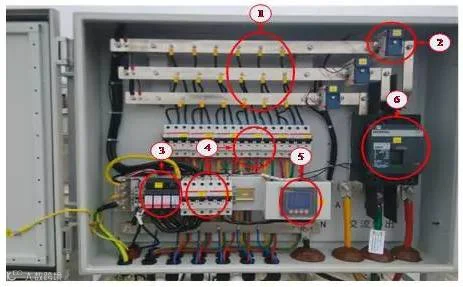

交流汇流箱交流汇流箱根据项目所选用的逆变器台数，选取多汇一汇流箱

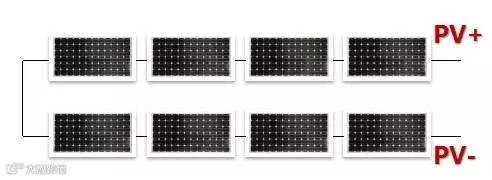

1)组串开路电压处于逆变器的MPPT电压范围内并且大于启动电压;
2)同一路MPPT中，不同组串中组件并联数量相同，所串联的电池板规格一致;
电流要求：组串并联后电流不大于逆变器最大输入电流;
电缆要求：组件串并联中要求电缆接线合理，尽量减少直流电缆长度，避免损耗。

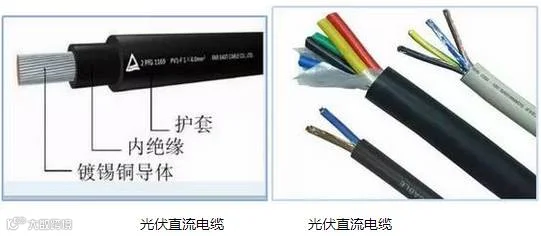

交直流线缆直流电缆要求：直流电缆一般选择光伏认证专用线缆，目前常用的是PV1-F 1*4mm。光伏阵列到逆变器的直流电缆长度应尽可能短，以减少线缆上的功率损耗。
交流电缆要求：交流线缆一般选用YJV型电缆，根据逆变器最大输出电流，查询线缆载流量，可确定线缆的型号。
33kW逆变器配置YJV 4×25+1×16mm²铜芯线缆即可满足载流要求。
汇流箱出线配置YJV 4×70+1×35mm²铜芯线缆即可满足载流要求。
组件倾角：系统最佳倾角近似于当地纬度角，或者根据屋顶结构，组件平;

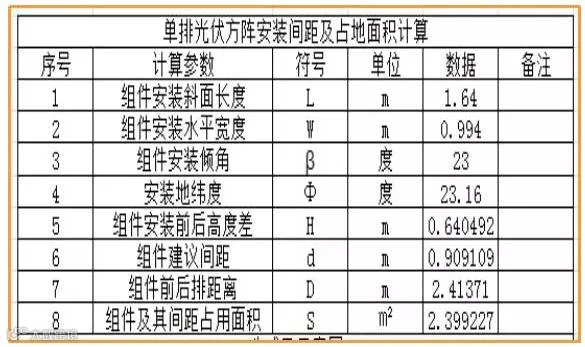

组件前后排间距：间距应能保证冬至日早上9点至下午3点太阳能电池方阵不被遮挡。通过使用EXCEL表公式计算，选择纬度、组件宽度、长度、倾角即可计算出合适间距。以广州地区(北纬23°)为例：

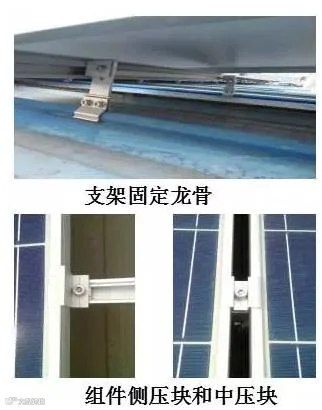

1)支架的搭建除了要保证组件的最佳倾角和朝向，应尽可能在屋顶上留有足够间距，实现对流降低组件温度;
2)支架材质使用不锈钢或者热镀锌钢材，以起到防腐的目的;
3)支架应保证组件底部高于底面不小于15CM，以避免组件浸水和雨水溅落组件表面。

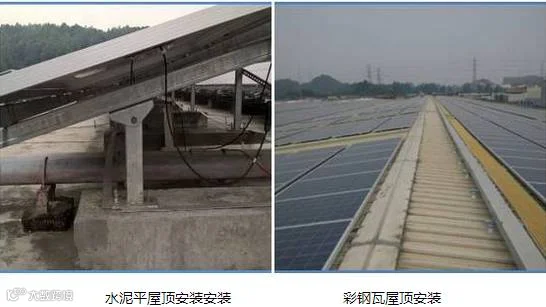

水泥平屋顶固定支架;水泥配重块常规尺寸300*300*300mm;若当地季风较多，需适当增大配重块。
保护接地电气接地可以防止设备短路、漏电引起的组件或逆变器损坏甚至烧毁，和保护人体触碰带电金属部件时不会遭受电击伤害。
电气接地系统包括：组件边框接地、逆变器接地、配电柜接地。

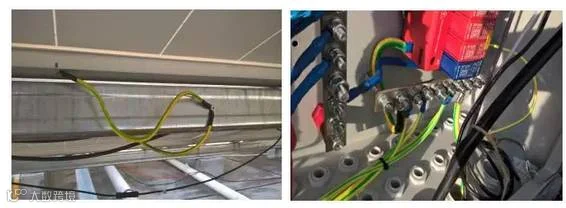

组件： 组件的铝合金边框与支架进行连接，再通过引下线完成可靠接地。
逆变器：交流接线端子的PE端和机箱外壳的PE接地。
防雷接地光伏电站安装在建筑的顶部，容易遭受雷击，雷击产生的浪涌电流会损坏逆变器等系统设备，所以电站需要防雷接地，将浪涌电流导引至地下起到保护系统的作用。

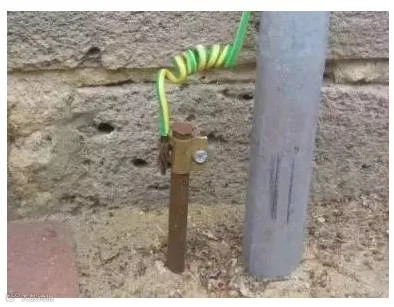

接地体：接地体采用直径为10/12mm的圆钢，长度一般为0.6m左右，接地电阻应不大于4Ω。
