住宅分布式光伏电站讲座：现场勘测要点
一、前期勘测

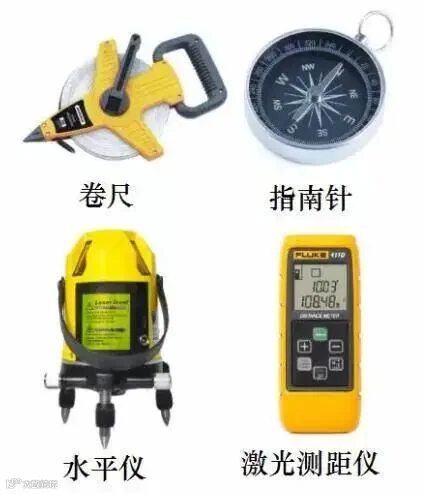

工具：卷尺、指南针、激光测距仪、水平仪、纸笔。
二、建筑方面勘测要点

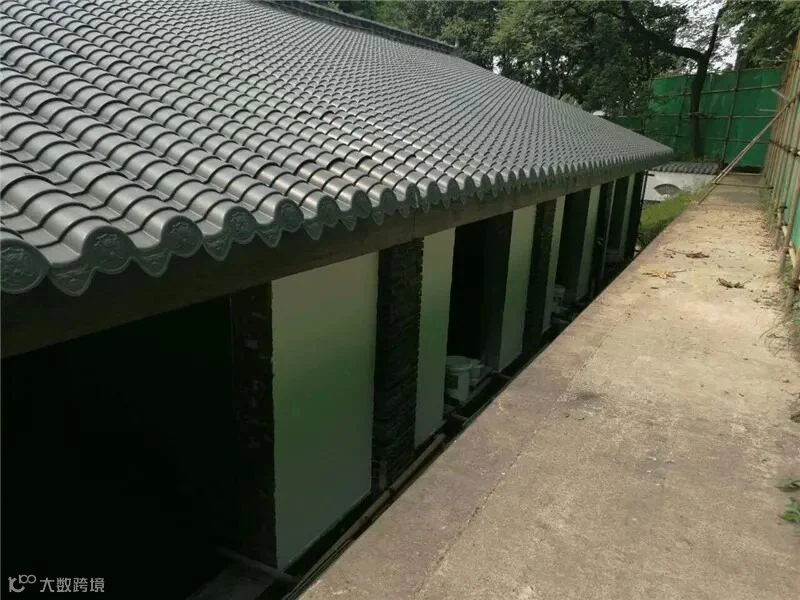

A 瓦片屋顶
1、询问建筑的竣工年份，产权归属。
2、屋顶朝向及方位角。现场指南针测量加google卫星地图查询。
3、屋顶倾斜角度。量出屋面宽度和房屋宽度即可计算出屋顶倾斜角度。南方屋顶倾角一般大于北方屋顶，上海地区屋顶倾角在30°左右。
4、瓦片类型、瓦片尺寸。民用建筑常见瓦型包括罗马瓦、空心瓦、双槽瓦、沥青瓦、平板瓦、鱼鳞瓦、西班牙瓦和石板瓦。如果瓦片尺寸现场不容易测量，也可在确定瓦片类型后网上查询尺寸。因为瓦片的尺寸特别是厚度决定支架系统挂钩等零件的选取。
5、考虑屋顶的遮挡情况。准确测量屋顶周围遮挡物的尺寸，后期用阴影分析软件建模做出屋顶可利用区域简图。太阳能电池板上的阴影遮挡会很大地影响发电量。
6、掀开部分瓦片查看屋顶结构，注意记录主梁、檩条的尺寸和间距。瓦屋顶的支架系统挂钩是安装固定在檩条上。

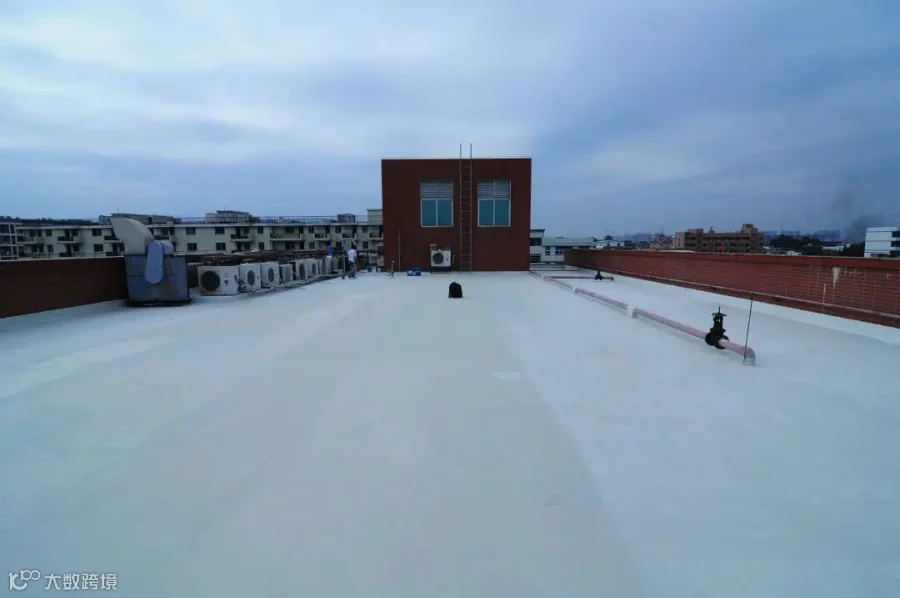

B 混凝土屋顶
1、建筑竣工年份、产权归属;屋顶朝向和方位角。
2、测量女儿墙高度，后期进行阴影分析，确定可安装利用面积。
3、查看屋面防水情况，以不破坏屋面防水结构为原则，考虑支架的安装是采用自(负)重式还是膨胀螺栓固定式。标准民用混凝土屋顶的承载能力需大于3.6KN/m2，在考虑短时风载、雪载的情况下支架系统的荷载也小于混凝土屋顶的承载能力。为避免安装光伏系统后建筑产生任何的防水结构破坏问题，优先采用自(负)重式支架安装方式。
三、项目施工篇
（一）人身安全和警示标志
人上屋顶一定要佩戴安全帽，防止高空物体坠落；如果上斜屋面或较高的屋顶建议穿上防滑鞋并佩戴安全绳。

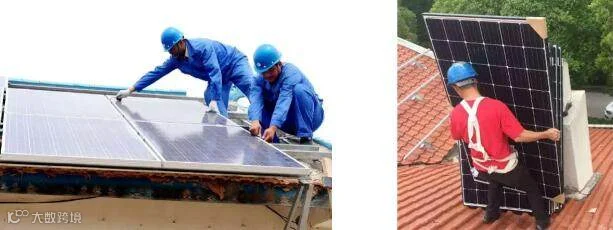

（二）组件、支架施工

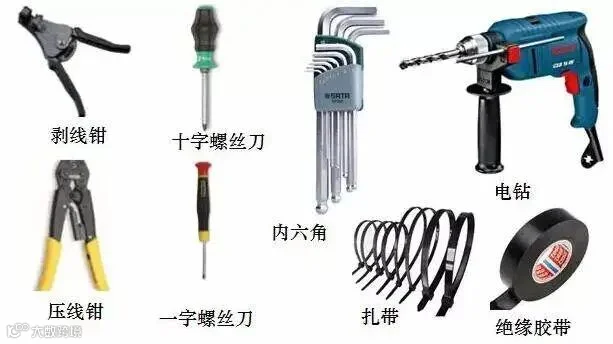

工具：吊装工具（脚手架）、扎带、活动扳手、电动工具（套筒、）、内六角一套、螺丝刀（一字、十字）、绝缘胶带、剥线钳、压线钳、老虎钳、万用表等。
（三）逆变器施工
①逆变器背板安装
在墙上或支撑架上打孔，把背板固定。（电钻、螺丝刀），再把逆变器挂到背板上。

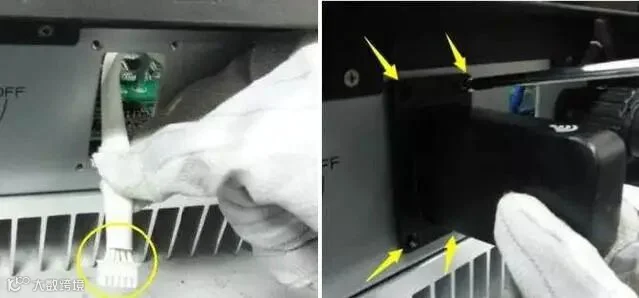

②逆变器通讯模块安装
接头与RAK模块（GPRS或者WIFI）对接，确保接牢；使用十字螺丝刀固定RAK模块四周螺丝，安装完毕。

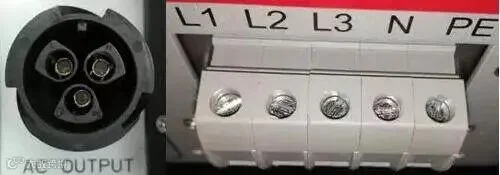

③逆变器交流接线：单相机使用内六角，三相机使用一字螺丝刀进行线缆的固定。
（四）施工完成后，需要进行以下三步
安装完毕检查：清理现场，如电缆线、剩余材料。
并网调试

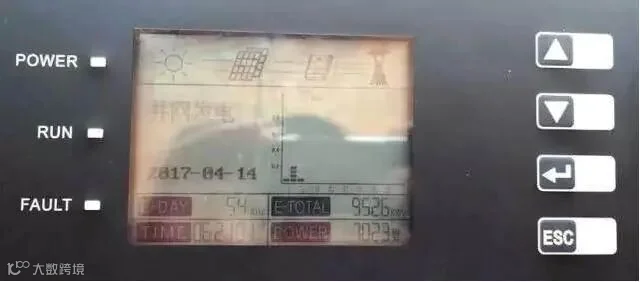

光照良好的时间，接上直流端子，合上交流开关，查看逆变器是否能够并网发电。
监控调试
若是GPRS通讯方式，注册电站即可；如是wifi或数据采集器，先要对wifi或数采进行配置，再注册电站，再通过手机查看是否可以看到电站的发电情况。
四、后期运维篇

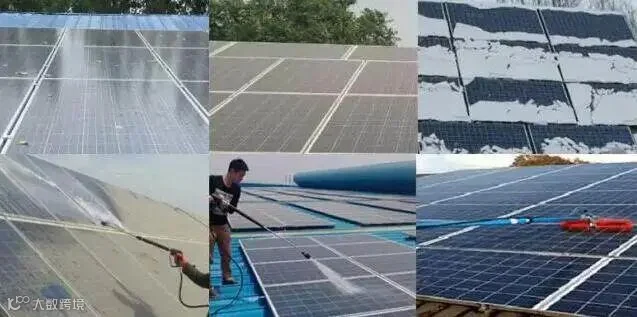

1.清洗工具：灰尘可以用水（水枪）冲洗，鸟粪油污用抹布小心擦拭干净；积雪可以用拖把拖走。

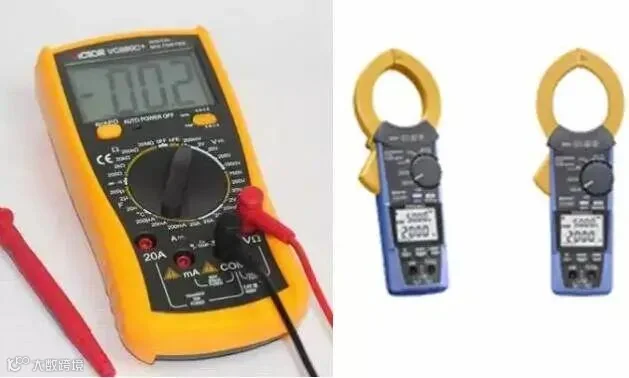

2.万用表/交直流两用钳形表
钳形表可以在工作的时候测量线路中的电流值。万用表可以测量电压的大小和线路的通断情况，还可以测对地电阻的大小。
3.便携式EL测试仪

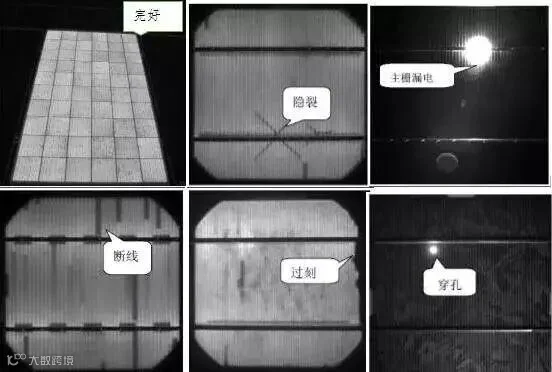

EL检测仪是光伏电站检测设备，能够准确检测出光伏太阳能板内部质量问题，包括：断栅、隐裂、破片、碎片、虚焊、烧结网纹、黑芯、黑边、混档、低效率片、边缘过刻、PID、衰减、热斑衰减等状况，如下图。

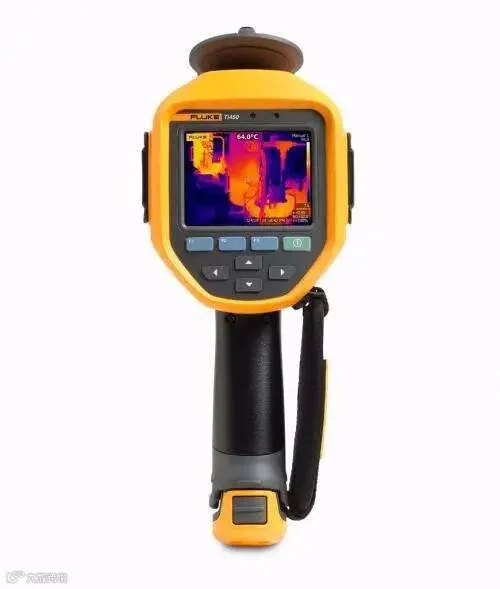

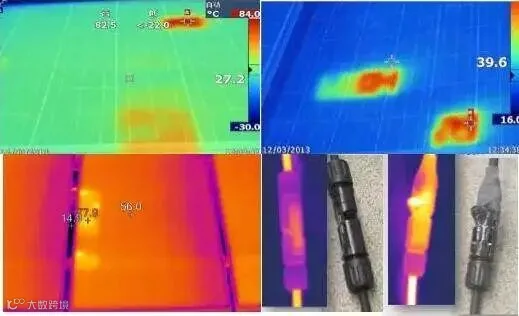

4.手持式红外热成像仪
红外热成像仪也是检测组件缺陷的设备，它通过热成像不同的颜色反映组件不同的温度。热成像仪还可以用来检查逆变器、连接器等。
总结
“工欲善其事,必先利其器。”干光伏配备了专用工具，不仅能在前期勘查、项目施工、后期运维中提高效率，节省人力成本和时间成本，还能提升电站质量，创造更大的收益。文章不尽之处欢迎指正，也欢迎大家补充更多的光伏专用工具进来！
最后测量数据还需以实际测量情况为依据，书面文字仅供参考！
