不是调侃你，身为电工可能连这个电机铭牌都看不懂
>

不是调侃你，身为电工可能连这个电机铭牌都看不懂

不是调侃你，身为电工可能连这个电机铭牌都看不懂 今日电机
2021-09-22
1
导读：身为资深电工你能看懂这个铭牌吗？同时能准确地表述代表是什么意思吗？不是小编调侃大家，很多工友可能工作许久都看


身为资深电工你能看懂这个铭牌吗？同时能准确地表述代表是什么意思吗？不是小编调侃大家，很多工友可能工作许久都看不懂这个电机铭牌！
电机铭牌如下（共有2张铭牌）：

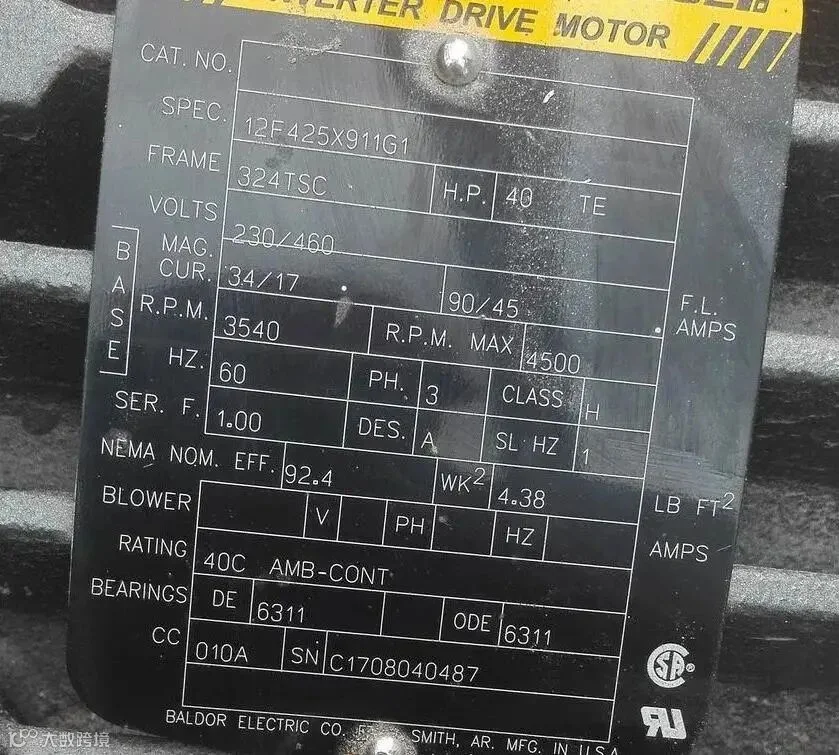

▲第一张

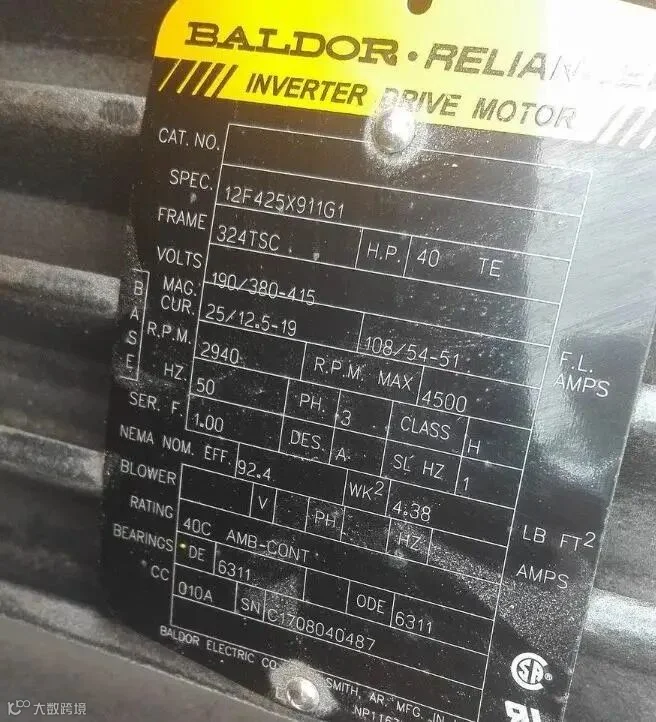

▲ 第二张
我们一起来看看网友的解答
Answer
电友A：
60HZ的时候电压230V/460V，最大速度4500转，常规转速3540转，功率3匹。50HZ的时候电压190V/380V-415VV，最大速度4500转，常规转速2940转，功率3匹。
电友B：
60HZ下，电压230V和460V分别对应的额定电流（F.L amps）90A和45A，空载电流（MAG. CUR）分别为34A和17A；
50HZ下，电压190V和380-415V分别对应的额定电流（F.L amps）108A和54-51A，空载电流（MAG. CUR）分别为25A和12.5-19A；
CLASS绝缘等级：H；
Service F过载系数1；
PH：3，电源3相；
NOM. EFF. 标称效率92.4%；
DE/ODE 驱动及非驱动端轴承型号6311
H.P. 是 40马力？后面跟个TE不知道什么意思。
电友C：

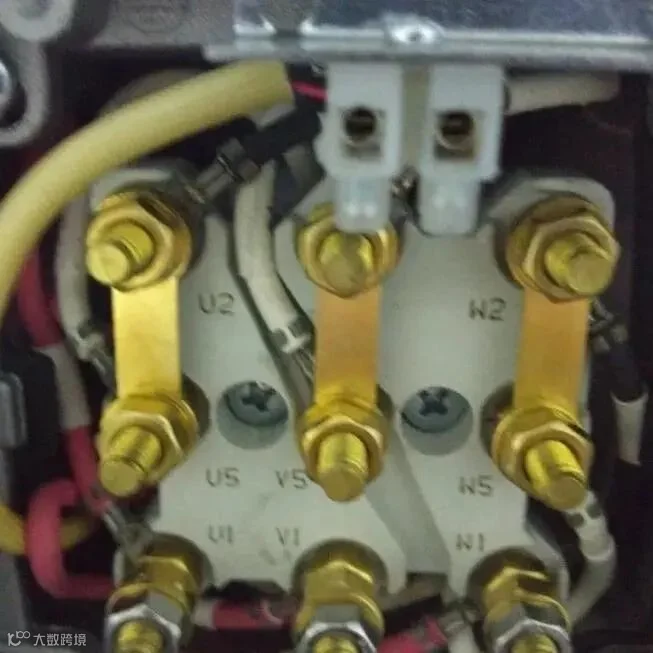

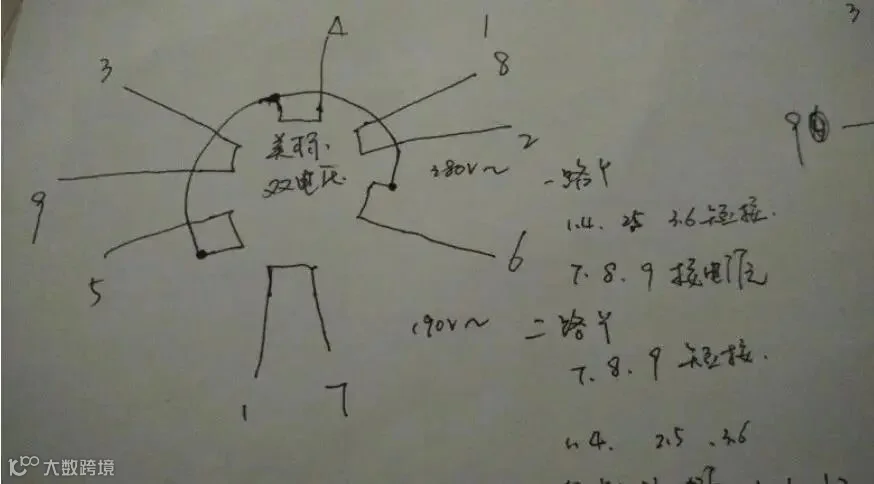

这电机美国的，引出线9根，都是星型接法的190V两路并联，380-415V一路输入它有个星型接点是在内部短接了的。

电友D：
这台电机功率较大，满载电流(F.L.AMPS)108/54-51,108是230V供电电流，斜杠后面是460V供电电流，那个PH是三相(上面一位大神我告诉你：HP是马力缩写，PH是相数缩写)；前面的MAG.CUR应该是无载电流(或者称呼激磁电流、空载电流)，该电机应该是27.5KW~30KW左右的电机。
