在检修电机时，经常需要测量电机的绝缘电阻，本文以三相异步电动机为例，详细介绍下电机绝缘电阻测量的方法步骤。
电机绝缘电阻测量操作流程如下表1所示：

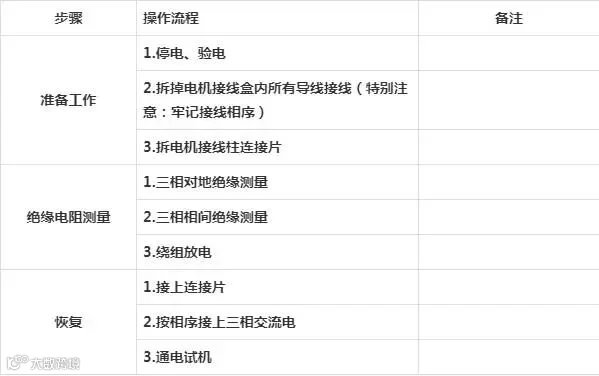

表1 电机绝缘电阻测量操作流程表
一、准备工作
第一步 当然是停电啦，然后验电，在确保没电的情况下开始第二步。
第二步 打开电机接线盒，拆掉所有导线接线，拆线之前要特别注意要牢记接线相序（最好写下来），以便测量完恢复接线时能保证接线的相序的正确性，如果相序接错会出现什么问题呢，那就是电机反转啦。在实际工作时，拆线前有时会忘记记相序，怎么办呢，办法是只需在恢复的时候，把线随便接上，通电试机就行了，如果电机反转，再任意调换其中的两相接线就行了。
测量电机绝缘时，电机是不能接线的，如果电机接线了，就相当于测的是电机加导线的绝缘数值，为了精确，必须拆掉所有导线，这是第二步拆导线的原因。拆掉导线之后，比如我们看到的是图1这种情况，它采用的是三角形接线（关于电机接线的问题，大家可查看我以前发的《三相异步电动机三角形、Y形接线方法及区别》这篇文章，这里不再解释）。
图1 电机的三角形接线

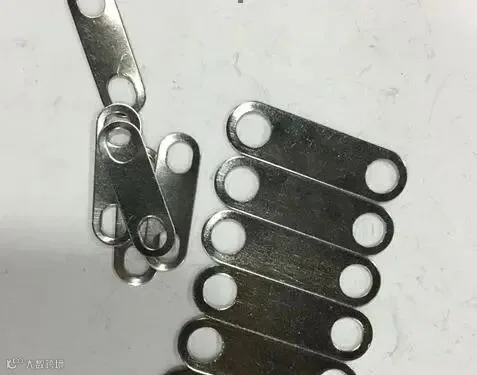

图2 电机接线柱连接片

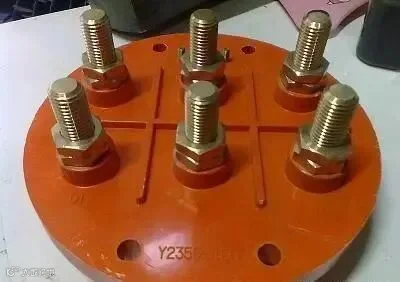

图3 电机的六个接线柱
第三步 再将电机接线柱的3个连接片（如图2）拆掉，变成图3这种情况，只有互不相连的六个接线柱。第三步拆连接片的目的是把三相绕组完全分离开，才能测量绕组间的绝缘数值；接线盒内变成图3这个样子，准备工作就完成了，可以开始测量电机的绝缘电阻了。
二、绝缘电阻测量
测量绝缘电阻用到的工具是兆欧表，如下图所示。

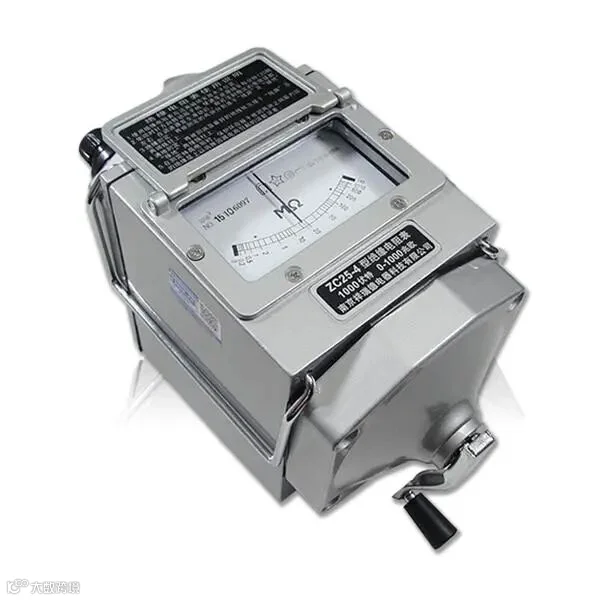

图 4手摇指针式兆欧表

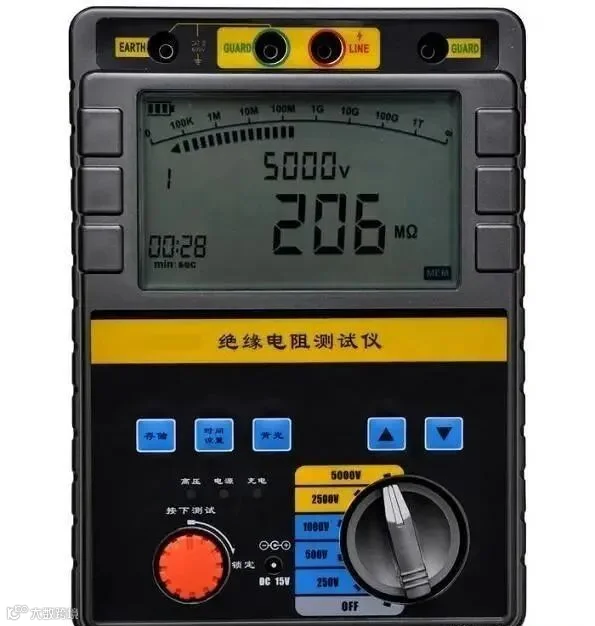

图 5充电式数字兆欧表
图4是手摇指针式兆欧表是传统的测量绝缘电阻的工具，内部内置发电机，通过手摇发电来提供电能进行工作。图5是充电式数字兆欧表，不需要手摇发电，操作简单。兆欧表的单位是兆欧姆（电阻的单位），1兆欧姆等于10的六次方欧姆。当然对于绝缘而言，电阻越大越好，理想的绝缘电阻是无穷大。
第一步 用兆欧表测量三相对地的绝缘电阻，兆欧表两个接线一个接电机绕组的接线柱，另一个接地线（或电机外壳），进行测量（UVW三相都要测量）。
第二步 用兆欧表测量三相相间绝缘电阻，兆欧表两个接线一个接电机绕组U相接线柱，另一个接电机绕组V相接线柱，此时测量的就是UV两相间的绝缘电阻，同理再测量UW相间绝缘电阻和VW 相间绝缘电阻。
第三步 绕组放电。我们知道绕组是线圈，也就是电感，可以存储电能。在测量绝缘电阻时，相当于对电感充了电；所以绕组就带电了，这个电的电压很高，功率很小；所以有时会电到人（功率大的电机，电感大存储的电能多更容易电到人，功率小的电机一般不会电到人），由于功率小，所以电流很小，对人没有生命威胁；但是被电的滋味不好受，所以在接线恢复之前还是需要放电的。
三、恢复
第一步 接上三个电机接线柱的连接片，也就是由前面的图3变成图2的情况。
第二步 按拆线之前记的相序的顺序接上三相交流电， 在实际工作时，拆线前有时会忘记记相序，怎么办呢，办法是把线先随便接上，通电试机就行了，如果电机反转，再任意调换其中的两相接线就行了。
第三步 通电试机，确保电机恢复正确，能正常工作。
测量出的绝缘电阻大小多少是符合要求的呢，不符合要求又该怎么呢。这个问题将在下次文章《电机绝缘电阻变低的解决方法》一文给电机讲解。
