随着光伏行业突飞猛进的发展，光伏电站日益增多，电站质量的好坏牵动着诸多业主的心，因此对于电站质量的识别的变得尤为重要，而这一问题对于业内专业人士来说尚有难度，更何况缺乏专业知识的用户。

作为普通用户，我们如何才能一眼识别出电站质量的好坏，如何直观的对光伏发电系统进行识别，建设电站隐患的出现呢?就此，小编分享下识别电站优劣的一些小技能，希望能给大家带来帮助。

2、组件内的每串电池片与互连条焊接排列整齐、焊接无偏差，电池串之间间距均匀，无明显偏差，焊带表面无堆锡、氧化现象。

3、组件的封层中没有气泡或脱层现象，层次清晰透明，内部无污物，无杂色。

4、组件的铝边框应整洁无腐蚀斑点，接口紧凑无明显缝隙、尖锐、毛刺。

5、硅胶的封边应均匀无局部堆胶现象。

6、接线盒标识清晰，粘接牢固，扎扣完好牢靠。

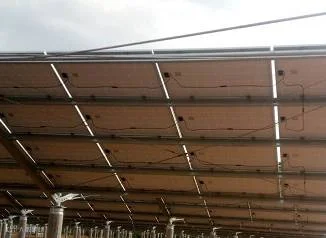

整齐美观

接线牢固、整齐

1、管桩表面无破损，裂纹现象。

 2、桩帽需在支架安装结束后做好防腐处理。

 3、管桩标高一致,排布整齐，无明显高低落差，错位。

 4、管桩垂直度偏差不超过管桩直径三分之一。

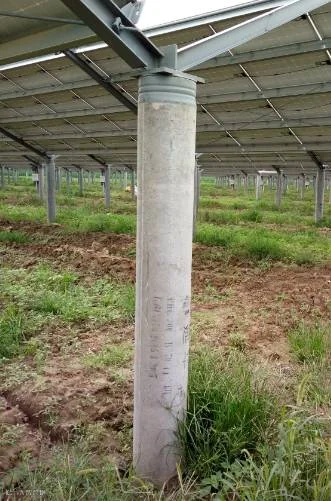

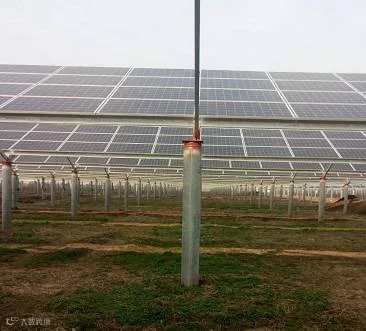

管桩近景施工图

管桩远景施工图

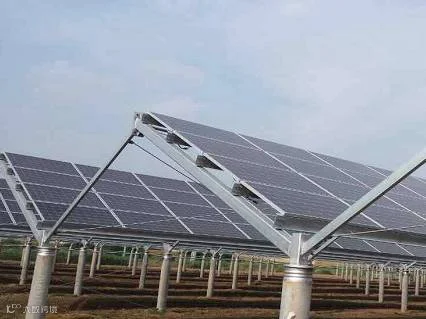

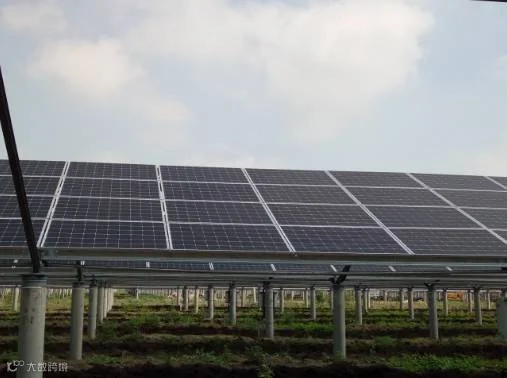

1、支架及其配件安装正确，无弯曲、变形现象，排布整齐美观。

2、螺栓连接牢固，平弹垫齐全，螺纹外漏至少2-3丝。

3、支架和螺栓无锈蚀现象。

4、焊接处应满焊，且无焊渣，做好防腐处理。

5、支架尺寸及镀锌层厚度应满足设计图纸要求。

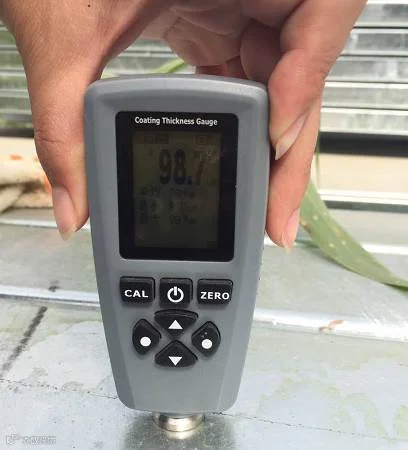

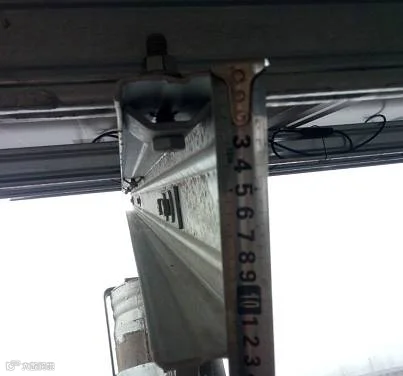

尺寸及锌层厚度满足设计要求

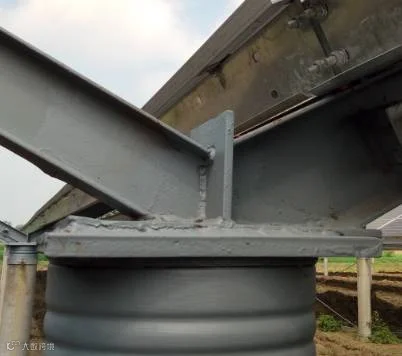

焊接处满焊

螺栓无锈蚀

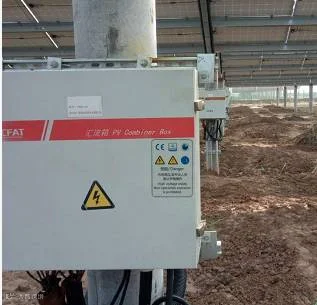

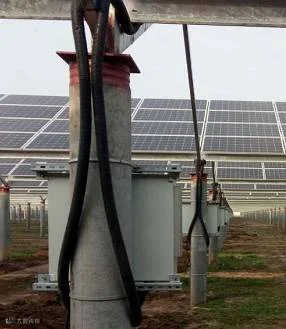

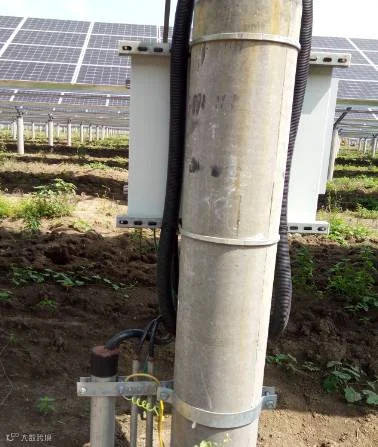

2、安装螺栓连接牢靠，汇流箱及其配件无锈蚀现象。

3、汇流箱进线电缆使用波纹管保护，并绑扎整齐，出线电缆使用镀锌钢管保护，且固定牢靠。

4、汇流箱进出线电缆头制作和防火封堵美观。

5、汇流箱单独与主接地网相连，汇流箱及电缆标识清晰。

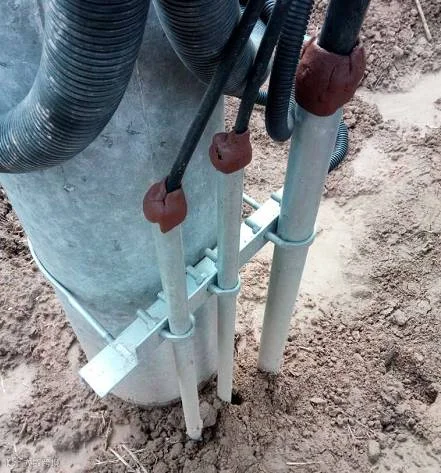

电缆波纹管保护，绑扎整齐

防火封堵美观

朝向一致

2、逆变器外壳应2点以上接地，交直流电缆连接可靠。

3、电缆排布美观，电缆进出孔应做好防火封堵。

4、逆变器，电缆及内部断路器标识清晰，电缆需有固定支架。

5、组串式逆变器安装牢固，接地可靠，MC4接插件连接紧固。

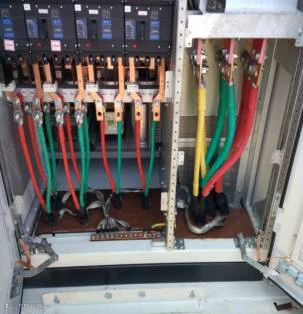

接线、封堵美观

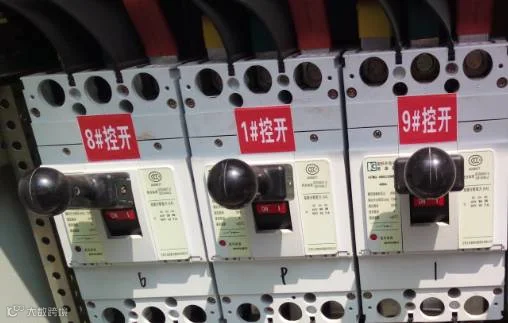

  标识清晰

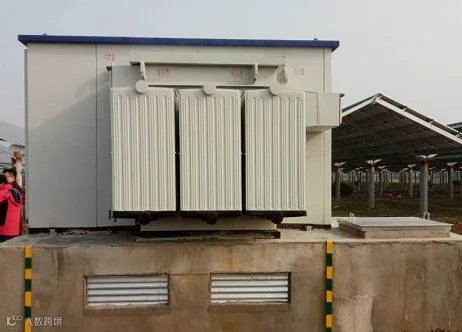

1、箱变与基础连接牢固可靠，箱变外观及主要零部件无损坏、受潮、锈蚀现象。

2、箱变外壳应2点接地，交流电缆连接可靠。

3、电缆进出孔应做好防火封堵。

4、箱变，电缆及内部断路器标识清晰。

5、高压电缆头制作美观，相序标识清晰。

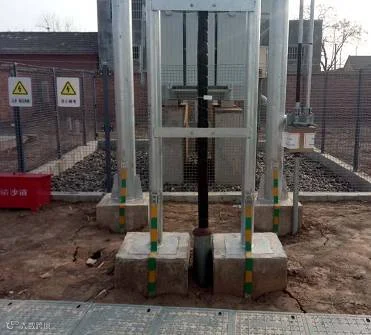

两点接地

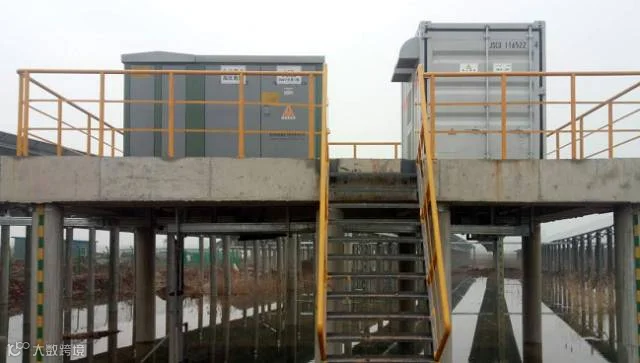

 基础牢靠

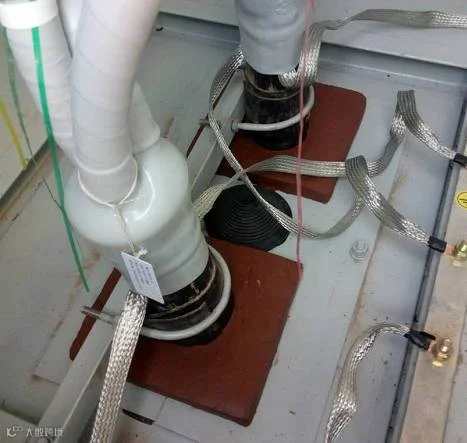

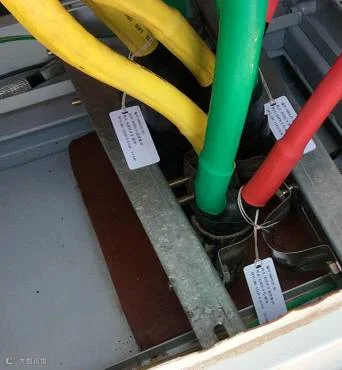

电缆头制作

和防火封堵美观

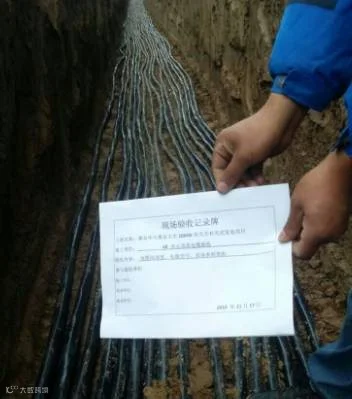

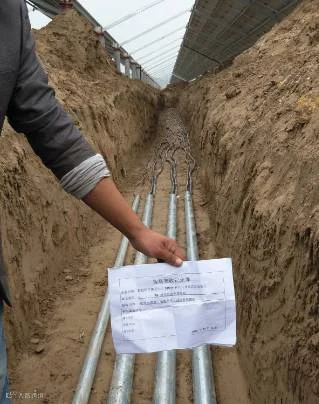

2、电缆沟深度必须满足设计要求，电缆隐蔽前需铺沙盖砖。

3、电缆敷设时必须按照电压等级敷设，且绑扎整齐美观。

4、电缆孔洞必须做好防火封堵。

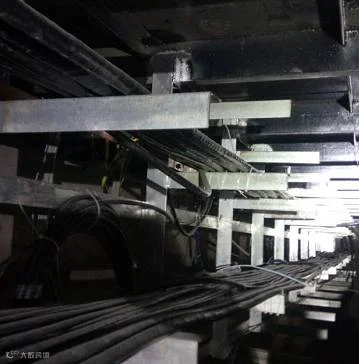

排布整齐

铺沙盖砖

1、开关站内一次设备和二次设备安装整齐美观，高度一致。

2、开关站内电气设备及开关需标识清晰。

3、一次高压电缆头制作美观，连接紧固，相序标识清晰。

4、电缆连接紧固牢靠，排布整齐美观，要有标识标牌。

5、电缆沟需要有固定支架并且按照电压等级分开敷设。

6、电缆进出孔洞需做好防火封堵，铠装动力电缆需要两端接地。

7、站区内设备安装美观整齐。

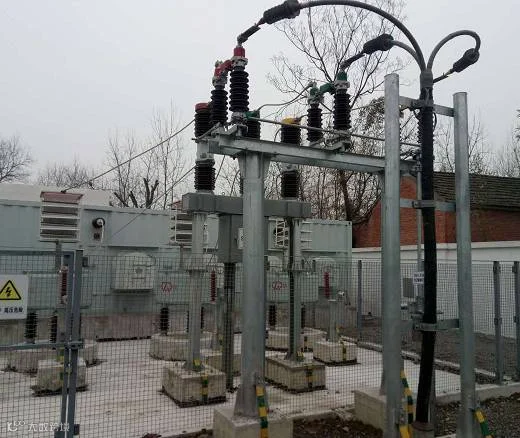

设备整齐美观

标识清晰

电缆连接紧固牢靠，排布整齐美观

站区内设备安装美观整齐
