导读：电动机的监控是一门很大的学问。电动机的监控与电力监控SCADA有关，与过程控制DCS有关。SCADA更偏向监

电动机的监控是一门很大的学问。电动机的监控与电力监控SCADA有关，与过程控制DCS有关。SCADA更偏向监视，DCS更偏向控制。

电动机被监控的内容

（1）电动机的绕组温度。采用在线圈中埋设PTC热敏电阻的办法来实现。

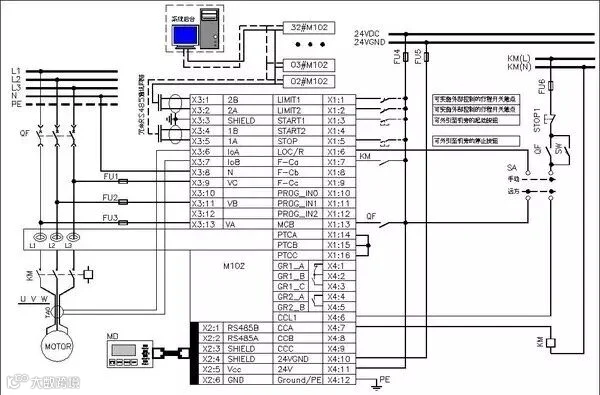

这是低压电动机马达综保的外围线路图

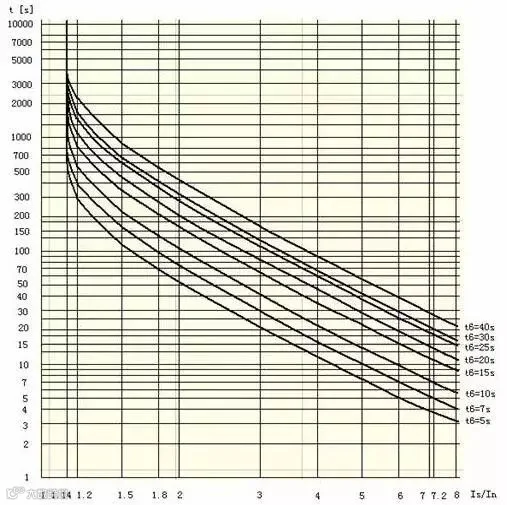

此图是电动机的T6温度曲线，它与电动机的运行温升密切相关。

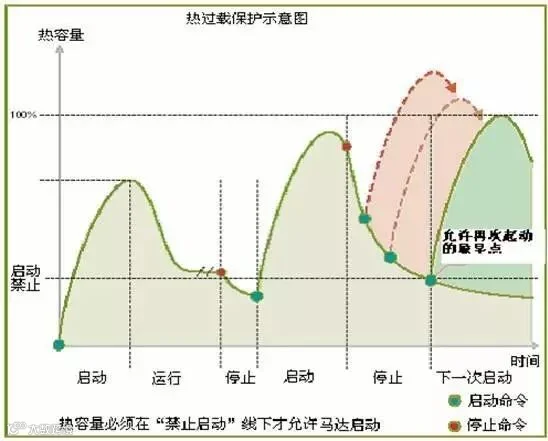

电动机的热过载测量和保护。

（2）电动机的工作电流、工作电压。采用电流和电压传感器测量。

（3）电动机的转速。采用速度传感器测量。

（4）电动机外围电路的工作状态，例如断路器和接触器的工作状况，一般表现为开关量。

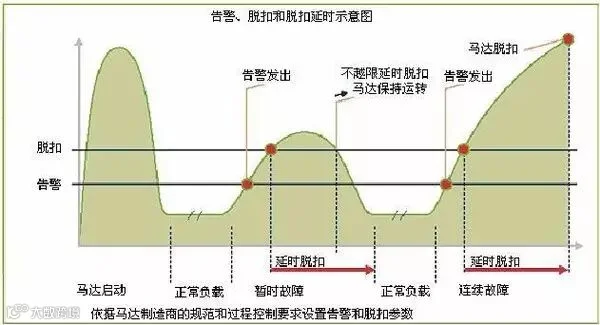

（5）电动机其他运行参数和保护，例如三相不平衡、断相、热过载、温升、电压凹陷对策、起动方式等等，可通过上述几个基本测量方法综合后得到。

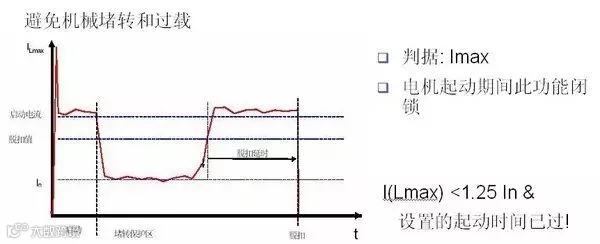

电动机的堵转保护

数据传递方式

数据传递方式有两种：一种是4~20毫安的信号传递，另一种用现场总线技术传递。

第一种方式数据稳定，抗干扰性能强，但布线较多，成本也高；第二种方式方便快捷，但可靠性略低。

现场层面的数据总和与处理

数据总和与处理有三种方式：

第一是利用专门的仪器仪表来执行，例如电动机综合保护装置。数据总合后，直接通过现场总线发布到通信管理机。这种方式既可就地控制和保护；

第二是利用继保装置来总合和控制，其原理与第一种差不多，不同的是前者是马达综保，后者是继保装置。一般地，马达综保多用于低压（380V），而继保装置则用于中压（6到10KV）。总和数据也通过现场总线发布的通信管理机；

第三是利用通信管理机直接测控。这种方式适用于大量小功率电机，测量内容较少，甚至只需要知道电机是否运行既可。其测控数据一般都是开关量，例如电机运行状态DI开关量，电机遥控开关量RO等等。通信管理机直接采集数据和直接遥控。

通信管理机与后台监控系统之间的数据交换

一般采取工业以太网。但也有采取现场总线的。

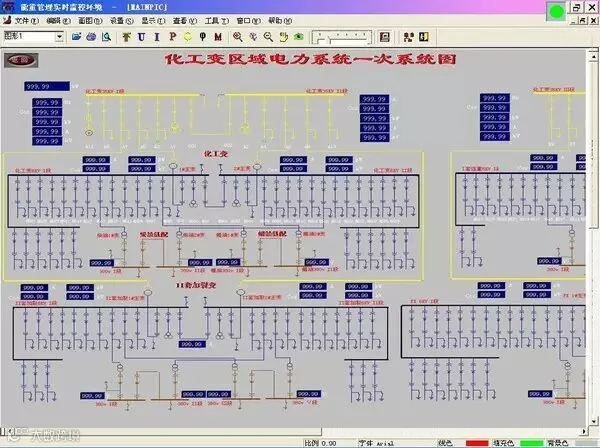

后台监控系统

后台监控分为SCADA和DCS。

SCADA关注点在于配电系统的工作状态是否稳定。因此它对电动机的正常运行状态，以及外围电路的工况十分关注。DCS关注点在于该电机的运行于工艺过程是否一致，是否满足工艺要求。往往DCS会根据工艺要求调整电机的运行参数，包括调速在内，甚至会动用PID来测控和调整该电机的运行。

言归正传，我们回到我们最初的问题：如何实现电动机远程控制呢？

第一步，把图1右侧中部的选择开关SA拨到远方档位上；

第二步，当然远方DCS要与图中的电动机综保装置通过现场总线连接在一起了；

第三步，就是远方按通信协议发送运行电动机的命令；

第四步，电动机综保装置执行命令，让接触器闭合，电动机得电运行，从此以后，电动机的电流参数、温度参数、电压参数、电能参数、三相不平衡参数、过电流参数等等，均在电动机综保的管控之下。并且后台系统也能实时地了解电动机的各项运行参数。
