大疆M400+禅思L3：变电站巡检从"爬塔8小时"到"一键起飞30分钟"的硬核进化

01｜传统变电站巡检的"三大死穴"

1. 高危作业：蜘蛛人爬塔=拿命换数据

• 500kV设备高度20-50米，人工攀爬需2小时/基
• 感应电风险：安全距离5米，误碰即伤亡
• 年均事故率：**0.3%**（数据来源：国网安监部2024年报）


2. 效率低下：一场巡检=三天鏖战

• 人工巡检：4人班组，3天完成全场站（约300基设备）
• 漏检率高：**12%**（设备密集、视角受限）
• 数据滞后：纸质记录→Excel→系统，周期7天

3. 精度不足：肉眼识别=事后补救

• 红外测温误差 ±5℃，发热缺陷易漏判
• 绝缘子裂纹  <0.5mm无法发现
• 缺陷重复率：**23%**（未闭环管理）

02｜技术破局：M400+L3建模→AI航线→机场3一键飞行

第一步：M400搭载L3，2小时完成全场站三维建模

硬件配置：

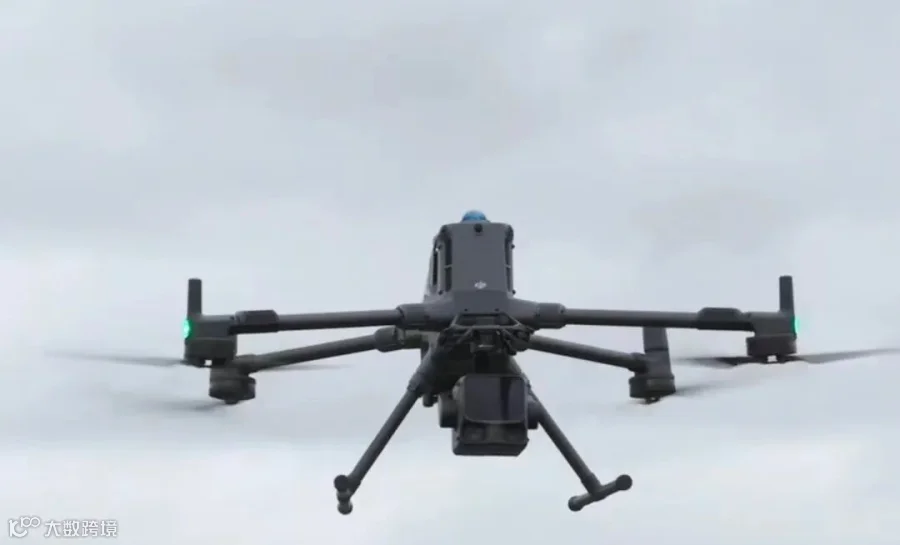

• 飞行平台：大疆M400，续航50分钟，IP55防护
• 载荷：禅思L3激光雷达，点频200万点/秒
• 定位：M400 RTK系统（水平1cm+1ppm，垂直1.5cm+1ppm）

作业流程：

1. 航高设定：80米，覆盖全场站（500m×400m）
2. 航线密度：航带重叠率**65%**，保证点云无遗漏
3. 扫描模式：采用 "米字形重复扫描"，兼顾精度与穿透性，适配变电站密集结构
4. 点云采集：单架次飞行32分钟，采集点云1.2亿点

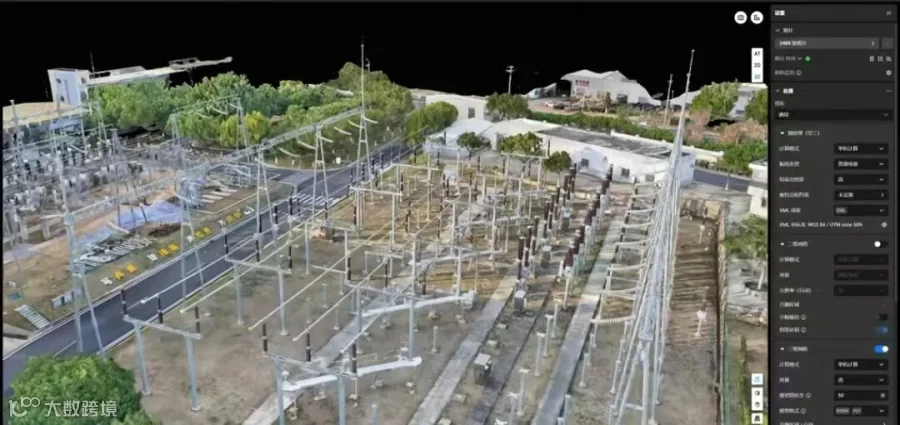

5. 内业处理：大疆智图30分钟生成三维模型，点云密度 120点/㎡

模型精度：

• 变压器：点云可识别套管间距误差 <2cm
• 绝缘子：单片轮廓完整，裂纹检测精度 0.3mm
• 航点坐标：RTK定位，误差 ±3cm

第二步：AI自动生成巡检航线

传统方式：人工在三维模型上标记300+航点，耗时8小时
AI方案：领航科技自研 "变电站航线规划引擎"，一键生成最优路径

算法逻辑（基于专利CN115981363A）：

1. 设备识别：AI识别避雷器、绝缘子、油表、构架等12类设备
2. 航点生成：自动计算每个设备的最近拍摄距离和最佳拍摄角度
• 避雷器：距离8米，俯角30°
• 油表：距离5米，平视0°
• 绝缘子串：距离6米，侧视45°
3. 安全规避：
• 自动识别带电设备5米安全距离
• 增加辅助航点，绕开构架、消防管道等障碍物
• M400 全向避障系统可探测12mm细小导线，36米外自动绕路
4. 路径优化：基于Dijkstra算法，生成最短巡检路径，全场站航点从300个优化至237个

生成时间：15分钟（人工需8小时）

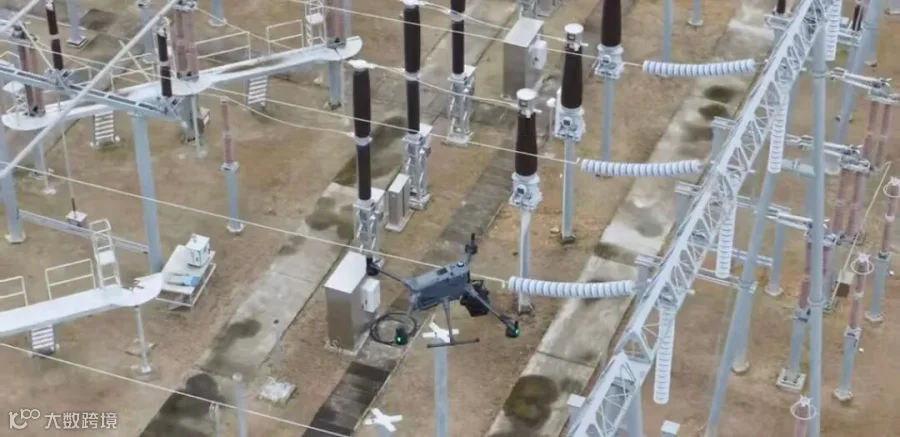

第三步：机场3无人值守一键飞行

部署方案：

• 大疆机场3布设在变电站主控楼楼顶，覆盖半径7公里
• M400挂载禅思H30T（可见光+热成像+激光测距）

飞行流程： 07:00机场3自动唤醒，M400自检
07:15按AI航线起飞，速度8m/s，航点间隔15秒
07:43飞至#115号变压器，红外测温85℃（正常值<70℃），触发告警
07:43:18平台自动标记缺陷，推送工单至运维班
07:45继续巡检，全程28分钟
08:00返航，机场3自动换电，准备下一架次

04｜核心优势：M400+L3比M350强在哪？
