动态 | 我国多种高效节能电机的发展状况

今日电机

2017-05-10

导读：今日话题“十二五”国家战略性新兴产业发展规划已明确将节能环保、新一代信息技术、生物、高端装备制造、新能源、新

今日话题

YE4系列超高效三相异步电动机

2010年4月IEC启动了对IEC60034-30标准的修订工作，决定将IEC60034-30标准分为2个标准，IEC60034-30-1《在线运行交流电机能效分级(IE代码)》和IEC60034-30-2《变速交流电机能效分级(IE代码)》。IEC60034-30-1已经于2014年3月发布，与IEC60034-30相比，主要变化如下：

(1)电机的效率分为IE1、IE2、IE3、IE4、IE5级，IE5效率最高，IE1效率最低;

(2)延伸了功率范围，从0.75～375kW延伸为0.12～1000kW;

(3)扩大了极数范围，从2P、4P、6P扩大到2P～8P;

(4)扩大了电机种类，从单速三相笼型感应电动机扩大到所有在线运行的交流电机;

(5)环境运行温度为-20℃～+60℃。高效率电机的开发仍然是今后电机技术发展的方向之一，为了填补我国GB18613—2012标准中1级能效电机产品的空白，同时也为了配合国家实施能效“领跑者”计划，有必要开展IE4效率电机的研发，以满足今后国内及出口高效电机市场的需要。

总体目标是完成IE4超超高效系列产品设计，并制订产品技术条件。系列产品机座号:H80～H355;功率范围为0.75～355kW;极数为2，4，6，8极;效率平均值为95%，比普通产品高6%。

超高速三相永磁同步电动机

开发超高速三相永磁同步电动机的必要性：填补国内空白,引领电机行业技术进步;促进高端装备制造的国产化，提升我国高端装备制造业水平;促进电机配套材料(硅钢片、电磁线、绝缘)、电力电子(磁悬浮轴承、变频控制器)等行业的发展;大容量、超高速电机的推广应用具有显著的节能减排效益。(2)产品开发阶段目标：先针对离心压缩机在制冷、气体输送等领域的应用，开发配套用超高速三相永磁同步电动机，功率范围10～300kW，转速范围1000～50000r/min。将超高速电机设计、制造与测试技术向机床主轴电机、微燃发电、高速储能等领域扩展。

低速大转矩永磁同步电动机

低速大转矩一般是指转速<500r/min，额定输出转矩>500N˙m的传动系统。这样的传动系统在许多工业传动领域中常见(如球磨机驱动系统属于典型的低速大转矩传动系统)，此外还包括油田机械、矿山机械及塑料机械等。

目前，此类设备仍然采用传统的电机加减速机的驱动模式，由于减速机齿轮等机械原因降低了系统的整体传动效率。永磁电机可以实现低速大转矩直驱运行，该特性使得永磁电机在低速大转矩的传动系统中的应用前景非常广阔。低速大转矩永磁电机应用于球磨机，可去除减速机、直驱小齿轮与传动部的大齿轮啮合，实现球磨机可靠运转，系统节能10%以上。

产品开发的阶段目标如下：(1)完成球磨机配套专用电机的开发，电机功率范围为2.2～400kW，转速范围为10～60r/min。(2)开发提升机、皮带机、螺杆泵、抽油机等设备专用的低速大转矩永磁同步电动机。(3)制订球磨机等设备专用的低速大转矩永磁同步电动机产品标准。

高性能永磁伺服电机系统

2005年以来，我国交流伺服电机市场进入高速发展期，年增长率超过25%;2011年市场容量60多亿元，预计2015年可达150亿元。但目前国内伺服电机系统总体技术水平比较落后，日、欧、美伺服产品完全占据国内高端伺服市场，国内伺服产品只能在中低端领域竞争。国内交流伺服电机市场份额的前四名均被外资品牌占据，2011年外资品牌市场份额近80%，国内品牌市场份额只有近20%，特别是大功率交流永磁伺服系统，基本上被国外产品垄断。目前，交流伺服电机系统应用最多的领域是机床，约占25%，纺织机械占20%、包装机械占10%、印刷机械占7%;国家政策支持中高档数控机床产业化发展，高档数控机床已列入国家科技发展重大专项;进行机床用高性能永磁伺服电机系统的技术研究及产业化，带动伺服电机系统朝着高精度、高性能、快响应的方向发展，对提高我国装备制造的整体水平有重要意义。

产品开发阶段目标如下：(1)完成数控机床进给伺服系统的研究与产品开发，电机功率范围为3～15kW，性能水平与国外同类产品相当;完成永磁伺服驱动系统在数控机床上的应用示范。(2)完成永磁伺服驱动系统在纺织机械、包装机械、印刷机械等设备上的应用研究与典型规格产品开发。(3)制订部分设备专用的永磁伺服电机产品标准。

永磁同步磁阻电动机

永磁同步磁阻电动机综合了永磁同步电动机和开关磁阻电动机的特点，具有效率高、功率因数高、功率密度高、调速范围宽等优点。目前在汽车驱动电机上应用较多，需要进一步拓展永磁同步磁阻电动机在工业领域中的应用，开发永磁同步磁阻电动机系列产品。产品开发阶段目标为开发无稀土同步磁阻永磁电机系列产品，效率达到IE3(超高效)能效水平，同时成本与YE3系列三相异步电动机相当，能够替代风机、水泵和压缩机配套的变频调速三相异步电动机。系列产品功率范围为0.55～315kW;机座号为H80～H355;极数为4极;标称转速为3000r/min;调速范围100～5000r/min。

结语

“十二五”国家战略性新兴产业发展规划已明确将节能环保、新一代信息技术、生物、高端装备制造、新能源、新材料、新能源汽车作为战略性新兴产业。电机系统与战略性新兴产业的发展密切相关，发展高效节能电机及拖动设备是节能环保产业的重要内容之一。伺服电机及其控制系统在数控机床、工业机器人中的应用是高端装备制造产业的基础。大型风电机组、核电电机的研发与制造是新能源产业的重点。高性能电池、驱动电机与控制技术是电动汽车产业发展的关键。电机及系统技术的研究和产品开发要与我国战略性新兴产业的发展需求相结合，通过节能环保、高端装备制造、新能源、新能源汽车等重点领域的新产品开发，解决电机在设计、制造、测试、应用等方面的关键技术难题，从而推动电机技术的进步和电机行业的发展。

会议通知

为贯彻落实“十三五”节能减排规划和工业节能“十三五”规划，推动高效电机开发和推广应用，促进电机产业升级，全面提高电机能效水平，由全国能效电机提升联盟主办，《中国电机》杂志社承办的“2017第二届高效电机暨系统发展论坛”定于2017年6月23-24在浙江杭州召开。

本届论坛将邀请行业知名专家学者、国内电机行业相关领导莅临并做专题报告及现场答疑，围绕“突破与变革，构建产业新优势”主题展开，分别从宏观战略谈电机贸易市场及机会、电机系统节能技术及能效评估、节能与新能源汽车电机系统现状与技术发展路线图、中小型电机行业推进智能制造工作的方法与建议、高端电机产品研发与制造等，就目前我国电机能效提升计划，电机及系统在节能环保、高端装备制造业等进行深入研讨和交流，欢迎业界人士踊跃参与

会议议题

高效电机技术产业化现状、特点及发展趋势

“十三五”期间中国电机产业发展展望

电机系统节能技术在应用中存在的问题及解决思路

电机系统能效的发展趋势与应用实践

电机系统节能技术与能效管理方面的创新产品和技术方案

节能与新能源汽车电机系统现状与技术发展

高效率车用永磁同步电机和三相感应电机的电磁设计与优化

组织结构

支持单位:

中国电机能效提升产业联盟

中国泵系统绿色节能产业联盟

中国电机工程学会

中国通用机械行业协会风机分会

国际电气与电子工程师学会

主办单位：

中国电机能效提升产业联盟

中国泵系统绿色节能产业联盟

《中国电机》杂志社

协办单位：

西门子（中国）有限公司

浙江永发机电有限公司

参会范围

中、小型电机、步进电机、直流电机、防爆电机、特种电机、振动电机、无刷电机,永磁电机、分马力电机、牵引电机、减速电机、伺服电机、串励电机、汽车电机、家用电器电机、大电机、发电机组等、测试仪器及生产设备、换向器、轴承、电机润滑油、电刷、模具、继电器、风机、热保护器、保护与控制装置、真空设备、变频器、变压器、电机零部件及材料、电机CAD设计软件、制造、管理软件、电机节能、各种永磁材料和软磁材料、绝缘材料、电碳制品 , 环保新技术等。

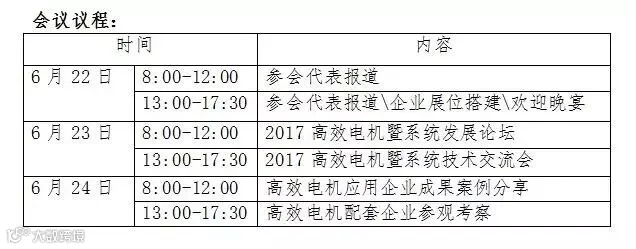

议程安排
