干货：电路图符号大全

今日电机

2017-10-11

导读：关注“机械工业出版社E视界”，一起学习专业知识！今天给大家奉上一份干货，大家一定要记得收藏、转发哦！

点击上方蓝字“机械工业出版社E视界”关注我们

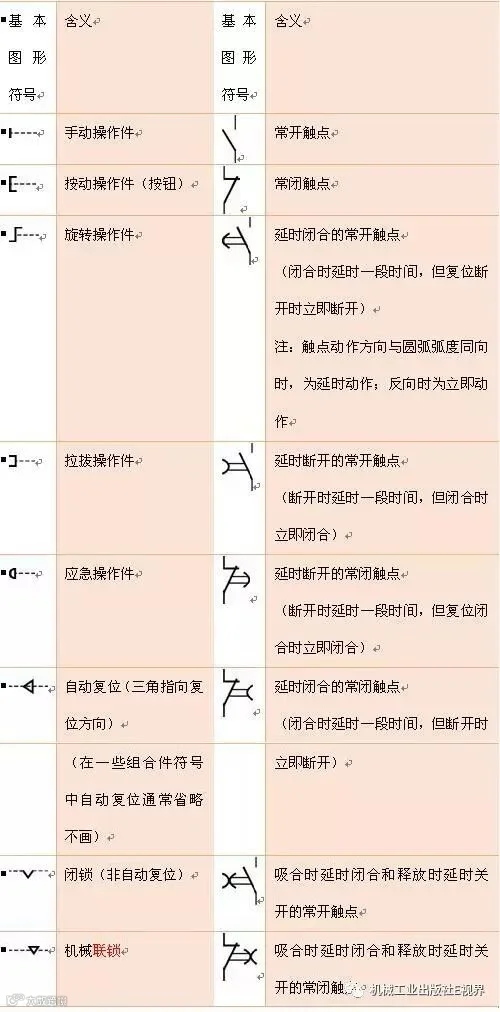

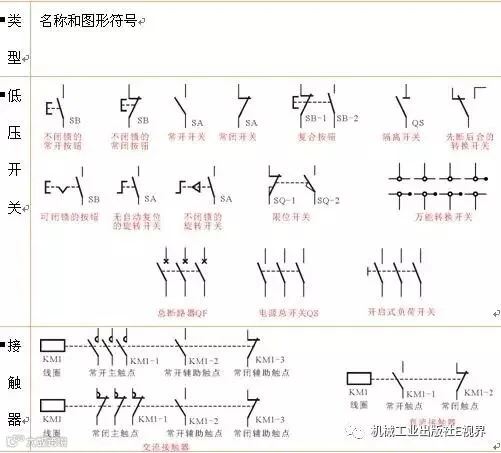

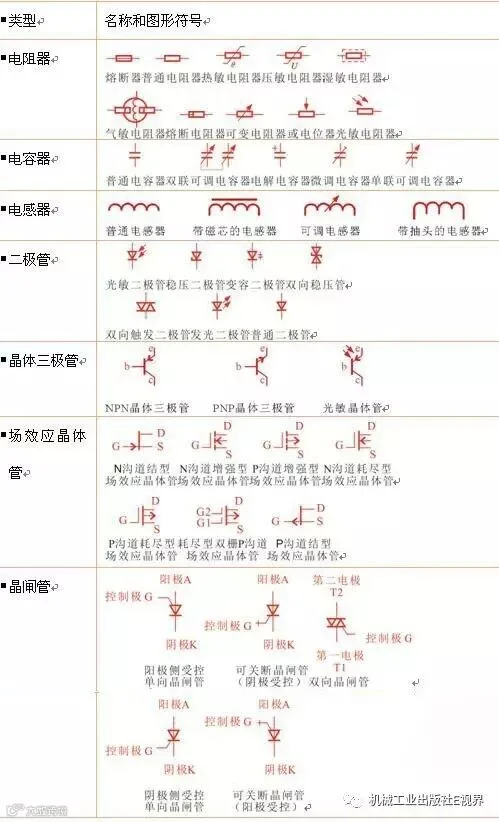

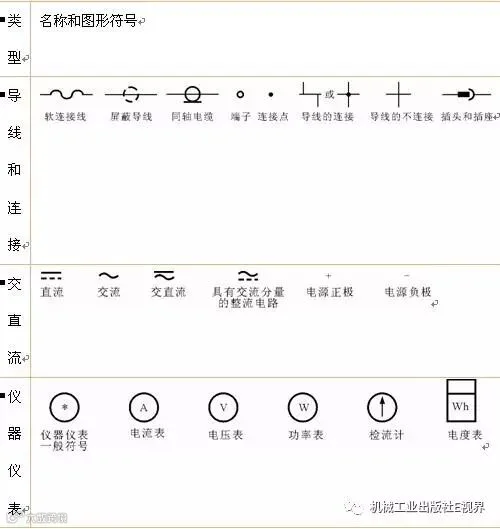

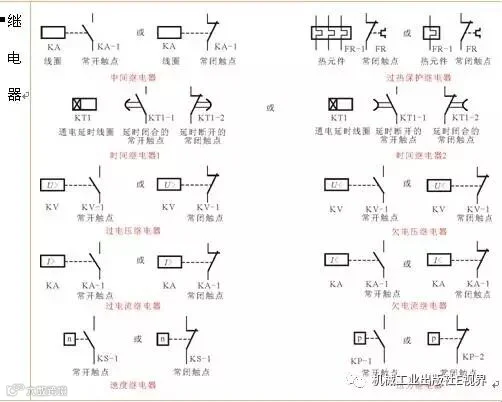

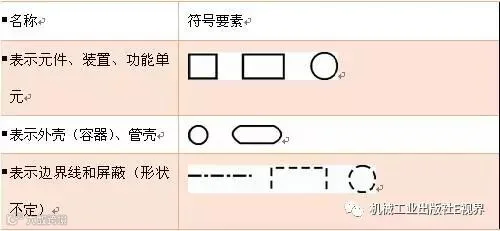

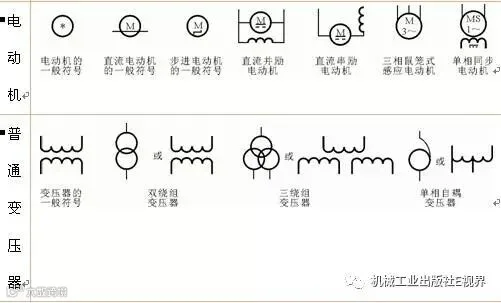

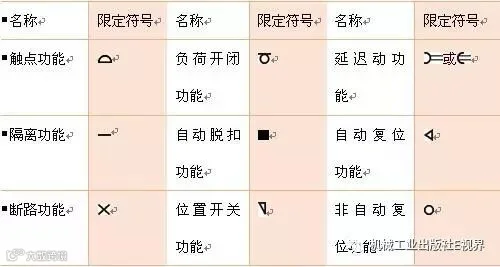

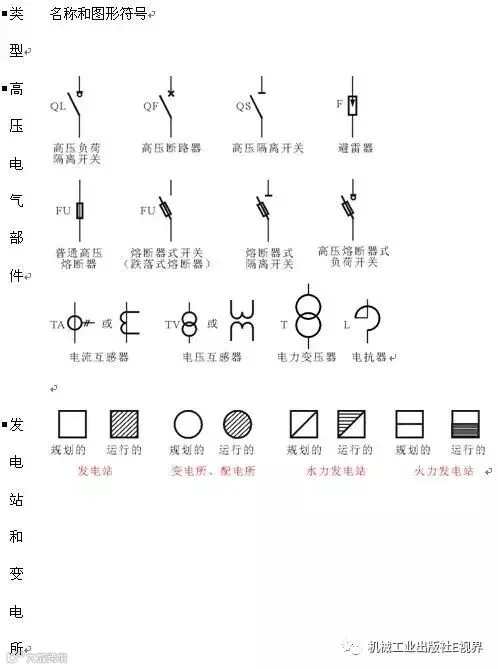

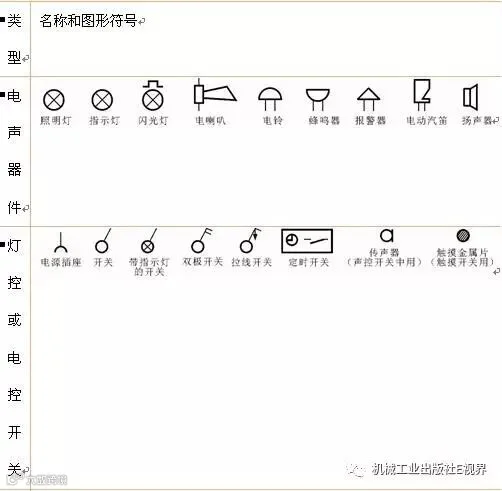

读懂电路图首先应建立图形符号与电气设备或部件的对应关系以及明确文字标识的含义，才能了解电路图所表达的功能、连接关系以及工作流程。

废话不多说，直接上图！

☆电路图的文字符号及标识

1.基本文字符号

种类	字母符号		对应中文名称
种类	单字母	双字母	对应中文名称
组件、部件	A	—	分立元件放大器
		—	激光器
		—	调节器
		AB	电桥
		AD	晶体管放大器
		AF	频率调节器
		AG	给定积分器
		AJ	集成电路放大器
		AM	磁放大器
		AV	电子管放大器
		AP	印制电路板、脉冲放大器
		AT	抽屉柜、触发器
		ATR	转矩调节器
		AR	支架盘、电动机扩大机、反好奇
		AVR	电压调节器
变换器（从非电量到电量或从电量到非电量）	B	—	热电传感器、热电池、光电池、测功计、晶体转换器
		—	送话器
		—	拾音器
		—	扬声器
		—	耳机
		—	自整角机
		—	旋转变压器
		—	模拟和多级数字
		—	变换器或传感器
		BC	电流变换器
		BO	光电耦合器
		BP	压力变换器
		BPF	触发器
		BQ	位置变换器
		BR	旋转变换器
		BT	温度变换器
		BU	电压变换器
		BUF	电压—频率变换器
		BV	速度变换器
电容器	C	—	电容器
		CD	电流微分环节
		CH	斩波器
二进制单元延迟器件、存储器件	D	—	数字集成电路和器件、延迟线、双稳态元件、单稳态元件、磁芯存储器、寄存器、磁带记录机、盘式记录机、光器件、热器件
		DA	与门
		D（A）N	与非门
		DN	非门
		DO	或门
		DPS	数字信号处理器
杂项	E	—	本表其他地方未提及的元件续表
		EH	发热器件
		EL	照明灯
		EV	空气调节器
保护器件	F	—	过电压放电器件、避雷器
		FA	具有瞬时动作的限流保护器件
		FB	反馈环节
		FF	快速熔断器
		FR	具有延时动作的限流保护器件
		FS	具有延时和瞬时动作的限流保护器件
		FU	熔断器
		FV	限压保护器件
发电机电源	G	—	旋转发电机、振荡器
		GS	发生器、同步发电机
		GA	异步发电机
		GB	蓄电池
		GF	旋转式或固定式变频机、函数发生器
		GD	驱动器
		G-M	发电机—电动机组
		GT	触发器（装置）
信号器件	H	—	信号器件
		HA	声响指示器
		HL	光指示器、指示灯
		HR	热脱口器
继电器、接触器	K	—	继电器
		KA	瞬时接触继电器、瞬时有或无继电器、交流接触器、电流继电器
		KC	控制继电器
		KG	气体继电器
		KL	闭锁接触继电器、双稳态继电器
		KM	接触器、中间继电器
		KMF	正向接触器
		KMR	反向接触器
		KP	极化继电器、簧片继电器、功率继电器
		KT	延时有或无继电器、时间继电器
		KTP	温度继电器、跳闸继电器
		KR	逆流继电器
		KVC	欠电流继电器
		KVV	欠电压继电器
电感器、电抗器	L	—	感应线圈、线路陷波器，电抗器（并联和串联）
		LA	桥臂电抗器
		LB	平衡电抗器
电动机	M	—	电动机
		MC	笼型电动机
		MD	直流电动机
		MS	同步电动机
		MG	可做发电机或电动用的电动机
		MT	力矩电动机
		MW（R）	绕线转子电动机
模拟集成电路	N		运算放大器、模拟/数字混合器件
测量设备试验设备	P	—	指示器件、记录器件、计算测量器件、信号发生器
		PA	电流表
		PC	（脉冲）计数器
		PJ	电度表（电能表）
		PLC	可编程控制器
		PRC	环型计数器
		PS	记录仪器、信号发生器
		PT	时钟、操作时间表
		PV	电压表
		PWM	脉冲调制器
电力电路的开关	Q	QF	断路器
		QK	刀开关
		QL	负荷开关
		QM	电动机保护开关
		QS	隔离开关
电阻器	R	—	电阻器
		—	变阻器
		RP	电位器
		RS	测量分路表
		RT	热敏电阻器
		RV	压敏电阻器
控制电路的开关选择器	S	—	拨号接触器、连接极
		SA	控制开关、选择开关、电子模拟开关
		SB	按钮开关、停止按钮
		—	机电式有或无传感器
		SL	液体标高传感器
		SM	主令开关、伺服电动机
		SP	压力传感器
		SQ	位置传感器
		SR	转数传感器
		ST	温度传感器
变压器	T	TA	电流互感器
		TAN	零序电流互感器
		TC	控制电路电源用变压器
		TI	逆变变压器
		TM	电力变压器
		TP	脉冲变压器
		TR	整流变压器
		TS	磁稳压器
		TU	自耦变压器
		TV	电压互感器
调制器变换器	U	—	鉴频器、编码器、、交流器、电报译码器
		UR	变流器、整流器
		UI	逆变器
		UPW	脉冲调制器
		UD	解调器
		UF	变频器
电真空器件半导体器件	V	—	气体放电管、二极管、晶体管、晶闸管
		VC	控制电路用电源的整流器
		VD	二极管
		VE	电子管
		VZ	稳压二极管
		VT	晶体三极管、场效应晶体管
		VS	晶闸管
		VTO	门极关断晶闸管
传输通道波导、天线	W	—	导线、电缆、波导、波导定向耦合器、偶极天线、抛物面天线
		WB	母线
		WF	闪光信号小母线
端子插头插座	X	—	连接插头和插座、接线柱、电缆封端和接头、焊接端子板
		XB	连接片
		XJ	测试塞孔
		XP	插头
		XS	插座
		XT	端子板
电气操作的机械装置	Y	—	气阀
		YA	电磁铁
		YB	电磁制动器
		YC	电磁离合器
		YH	电磁吸盘
		YM	电动阀
		YV	电磁阀
终端设备混合变压器滤波器、均衡器限幅器	Z	—	电缆平衡网络、压缩扩展器、晶体滤波器、网络

2.辅助文字符号

符号	名称	符号	名称	符号	名称
A	电流	F	快速	PU	不接地保护
A	模拟	FB	反馈	R	记录
AC	交流	FW	正，向前	R	右
A，AUT	自动	GN	绿	R	反
ACC	加速	H	高	RD	红
ADD	附加	IN	输入	R，RST	复位
ADJ	可调	INC	增	RES	备用
AUX	辅助	IND	感应	RUN	运转
ASY	异步	L	左	S	信号
B，BRK	制动	L	限制	ST	起动
BK	黑	L	低	S，SET	置位，定位
BL	蓝	LA	闭锁	SAT	饱和
BW	向后	M	主	STE	步进
C	控制	M	中	STP	停止
CW	顺时针	M	中间线	SYN	同步
CCW	逆时针	M，MAN	手动	T	温度
D	延时（延迟）	N	中性线	T	时间
D	差动	OFF	断开	TE	无噪声（防干扰）接地
D	数字	ON	闭合	V	真空
D	降	OUT	输出	V	速度
DC	直流	P	压力	V	电压
DEC	减	P	保护	WH	白
E	接地	PE	保护接地	YE	黄
EM	紧急	PEN	保护接地与中性线共用

3.特殊用途的专用文字符号

名称	文字符号		名称	文字符号
名称	新符号	旧符号	名称	新符号	旧符号
交流系统中电源第一相	L₁	A	接地	E	D
交流系统中电源第二相	L₂	B	保护接地	PE	——
交流系统中电源第三相	L₃	C	不接地保护	PU	——
中性线	N	0	保护接地线和中性线共用	PEN	——
交流系统中设备第一相	U	A	无噪声接地	TE	——
交流系统中设备第二相	V	B	机壳或机架	MM	——
交流系统中设备第三相	W	C	等电位	CC	——
直流系统电源正极	L+	——	交流电	AC	JL
直流系统电源负极	L-	——	直流电	DC	ZL
直流系统电源中间线	M	Z

4.常见的表示颜色的字母代号

颜色	标记代号	颜色	标记代号
红	RD	棕	BN
黄	YE	橙	OG
绿	GN	绿黄	GNYE
蓝（包括浅蓝）	BU	银白	SR
紫、紫红	VT	青绿	TQ
白	WH	金黄	GD
灰、蓝灰	GY	粉红	PK
黑	BK	—	—

5.表示电气仪表类型及名称的文字符号

名称	文字符号	名称	文字符号
安培表（电流表）	A	频率表	Hz
毫安表	mA	波长表	λ
微安表	μA	功率因数表	cosφ
千安表	kA	相位表	φ
安培小时表	Ah	欧姆表	Ω
伏特表（电压表）	V	兆欧表	MΩ
毫伏表	mV	转速表	n
千伏表	kV	小时表	h
瓦特表（功率表）	W	温度表（计）	θ（t°）
千瓦表	kW	极性表	±
乏表（无功功率表）	var	和量仪表（如电量和量表）	ΣA
电能表（瓦时表）	Wh
乏时表	varh

6.典型电气仪表上表示量程、用途的文字符号（万用表）

文字符号	含义	用途	备注
DCV	直流电压	直流电压测量	用V或V-表示
DCA	直流电流	直流电流测量	用A或A-表示
ACV	交流电压	交流电压测量	用V或V～表示
OHM（OHMS）	欧姆	阻值的测量	用Ω或R表示
BATT	电池	用于检测表内电池电压	国产7050、7001、7002、7005、7007等指针万用表设有该量程
OFF	关、关机	关机	——
MDOEL	型号	该仪表的型号	——
HEF	晶体三极管直流电流放大倍数测量插孔与挡位		——
COM	模拟地公共插口		——
ON/OFF	开/关		——
HOLD	数据保持		——
