一文看懂电机所有大学问，从原理、分类到应用

今日电机

2021-02-02

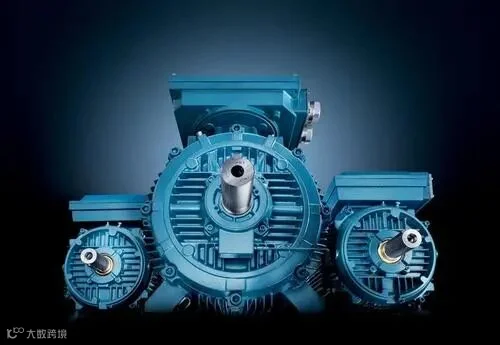

导读：电动机Motors是把电能转换成机械能的一种设备。它是利用通电线圈(也就是定子绕组)产生旋转磁场并作用于转子鼠笼式式闭合铝框形成磁电动力旋转扭矩。

电动机

Motors

是把电能转换成机械能的一种设备。它是利用通电线圈(也就是定子绕组)产生旋转磁场并作用于转子鼠笼式式闭合铝框形成磁电动力旋转扭矩。电动机按使用电源不同分为直流电动机和交流电动机，电力系统中的电动机大部分是交流电机，可以是同步电机或者是异步电机(电机定子磁场转速与转子旋转转速不保持同步速)。

电动机主要由定子与转子组成，通电导线在磁场中受力运动的方向跟电流方向和磁感线(磁场方向)方向有关。电动机工作原理是磁场对电流受力的作用，使电动机转动。

三相异步电动机

三相异步电动机的结构，由定子、转子和其它附件组成。

(一)定子(静止部分)

1、定子铁心

（1）作用：电机磁路的一部分，并在其上放置定子绕组。

（2）构造：定子铁心一般由0.35～0.5毫米厚表面具有绝缘层的硅钢片冲制、叠压而成，在铁心的内圆冲有均匀分布的槽，用以嵌放定子绕组。

（3）定子铁心槽型有以下几种：

a. 半闭口型槽：电动机的效率和功率因数较高，但绕组嵌线和绝缘都较困难。一般用于小型低压电机中。

b. 半开口型槽：可嵌放成型绕组，一般用于大型、中型低压电机。所谓成型绕组即绕组可事先经过绝缘处理后再放入槽内。

c. 开口型槽：用以嵌放成型绕组，绝缘方法方便，主要用在高压电机中。

2、定子绕组

（1）作用：是电动机的电路部分，通入三相交流电，产生旋转磁场。

（2）构造：由三个在空间互隔120°电角度、队称排列的结构完全相同绕组连接而成，这些绕组的各个线圈按一定规律分别嵌放在定子各槽内。

（3）定子绕组的主要绝缘项目有以下三种：(保证绕组的各导电部分与铁心间的可靠绝缘以及绕组本身间的可靠绝缘)。

a. 对地绝缘：定子绕组整体与定子铁心间的绝缘。

b. 相间绝缘：各相定子绕组间的绝缘。

c. 匝间绝缘：每相定子绕组各线匝间的绝缘。

（4）电动机接线盒内的接线：

电动机接线盒内都有一块接线板，三相绕组的六个线头排成上下两排，并规定上排三个接线桩自左至右排列的编号为1(U1)、2(V1)、3(W1)，下排三个接线桩自左至右排列的编号为6(W2)、4(U2)、5(V2)，.将三相绕组接成星形接法或三角形接法。凡制造和维修时均应按这个序号排列。

3、机座

（1）作用：固定定子铁心与前后端盖以支撑转子，并起防护、散热等作用。

（2）构造：机座通常为铸铁件，大型异步电动机机座一般用钢板焊成，微型电动机的机座采用铸铝件。封闭式电机的机座外面有散热筋以增加散热面积，防护式电机的机座两端端盖开有通风孔，使电动机内外的空气可直接对流，以利于散热。

(二)转子(旋转部分)

三相异步电动机的转子铁心：

（1）作用：作为电机磁路的一部分以及在铁心槽内放置转子绕组。

（2）构造：所用材料与定子一样，由0.5毫米厚的硅钢片冲制、叠压而成，硅钢片外圆冲有均匀分布的孔，用来安置转子绕组。通常用定子铁心冲落后的硅钢片内圆来冲制转子铁心。一般小型异步电动机的转子铁心直接压装在转轴上，大、中型异步电动机(转子直径在300～400毫米以上)的转子铁心则借助与转子支架压在转轴上。
