电机定转子绕组分类以及7种定子绕线方法

绕组是电机制造过程中至关重要的工艺工序之一，随着电机的发展，绕组也产生了不同的“门派类别”。

定子绕组根据电动机的磁极数与绕组分布形成实际磁极数的关系，可分为显极式与庶极式两种类型。

在显极式绕组中，每组线圈形成一个磁极，绕组的线圈数与磁极数相等。

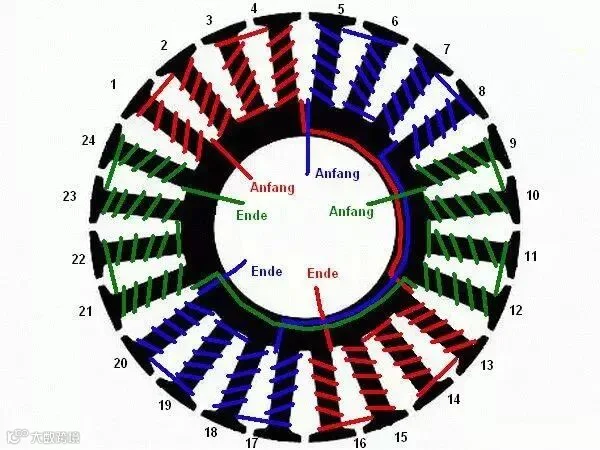

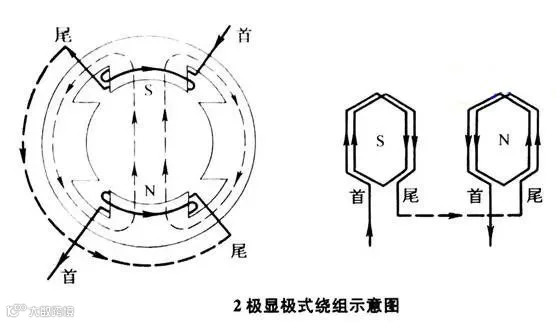

在显极式绕组中，为了要使磁极的极性N和S相互间隔，相邻两个线圈里的电流方向必须相反，即相邻两个线圈的连接方式必须尾端接尾端，首端接首端（电工术语为“尾接尾、头接头”），也即反接串联方式。

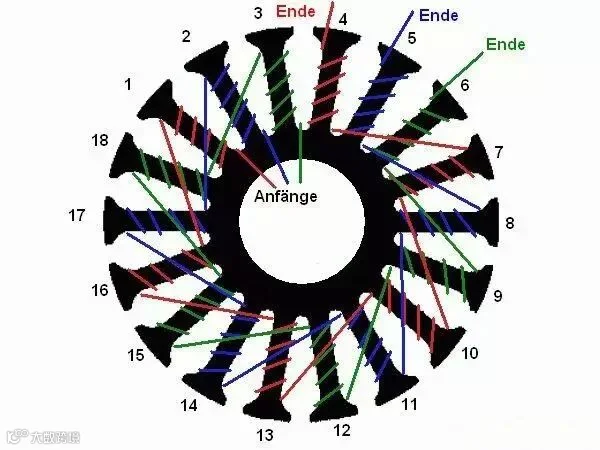

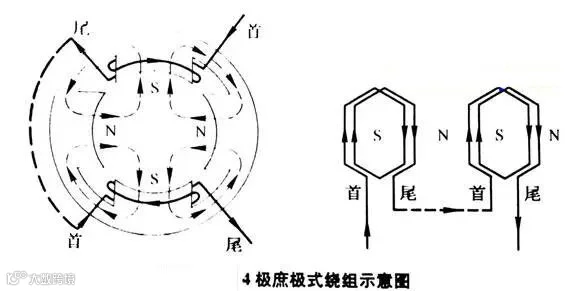

在庶极式绕组中，每个线圈形成两个磁极，绕组的线圈数为磁极数的一半，因为另半数磁极由线圈产生磁极的磁力线共同形成。

在庶极式绕组中，每个线圈所形成的磁极的极性都相同，因而所有线圈里的电流方向都相同，即相邻两个线圈的连接方式应该是尾端接首端（电工术语为“尾接头”），即顺接串联方式。

定子绕组根据线圈绕制的形状与嵌装布线方式不同，可分为集中式和分布式两类。

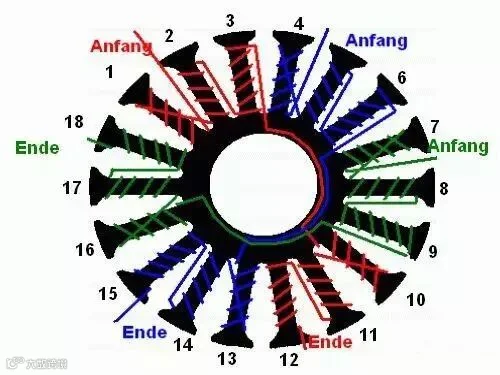

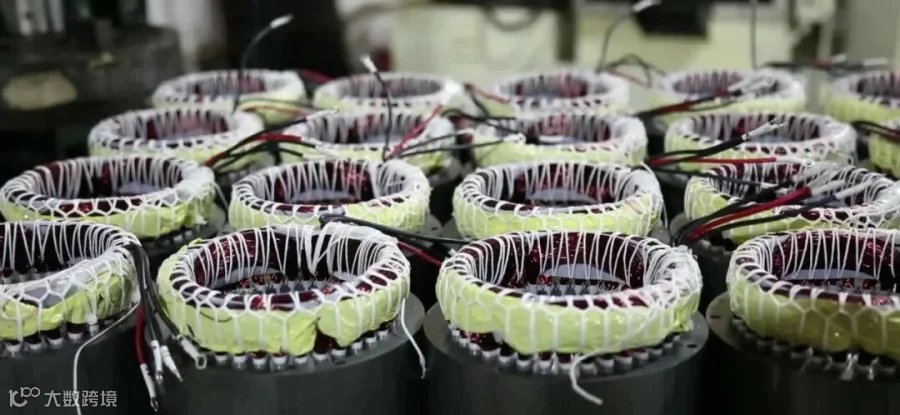

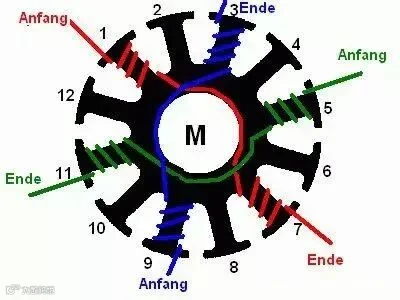

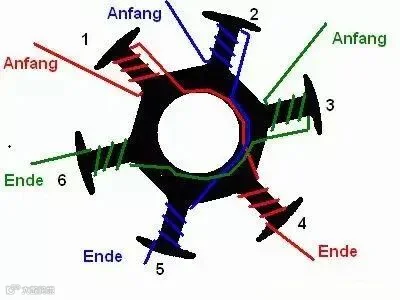

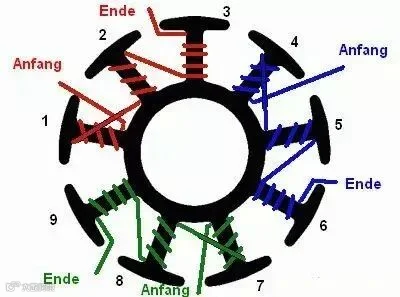

集中式绕组一般仅有一个或几个矩形框线圈组成。绕制后用纱带包扎定型，再经浸漆烘干处理后嵌装在凸磁极的铁心上。直流电动机、通用电动机的激磁线圈，以及单相罩极电动机的主极绕组都采用这种绕组。

采用分布式绕组的电动机定子没有凸性的极掌，每个磁极都是由一个或几个线圈按照一定的规律嵌装布线组成线圈组。根据嵌装布线排列的形式不同，分布式绕组又可分为同心式、迭式两类。

同心式绕组是同一线圈组的几个大小不同矩形线圈，按同一中心的位置逐个嵌装排列成回字形的型式。同心式绕组又分单层与多层。

一般单相电动机和部分小功率三相异步电动机的定子绕组采用这种型式。

迭式绕组是所有线圈的形状大小完全相同（单双圈例外），分别以每槽嵌装一个线圈边，并在槽外端部逐个相迭均匀分布的型式。迭式绕组又分单层迭式和双层迭式两种。

在每槽里只嵌一个线圈边的为单层迭式绕组，或称单迭绕组；每槽嵌两个属不同线圈组的线圈边（分上下层）为双层迭式绕组，或称双迭绕组。

迭式绕组由于嵌装布线方式的变化不同，又有单双圈交叉布线排列与单双层混合布线排列之分；

此外，从绕组端部的嵌装形状称为链形绕组、篮形绕组，实际上均属迭式绕组。一般三相异步电动机的定子绕组较多采用迭式绕组。

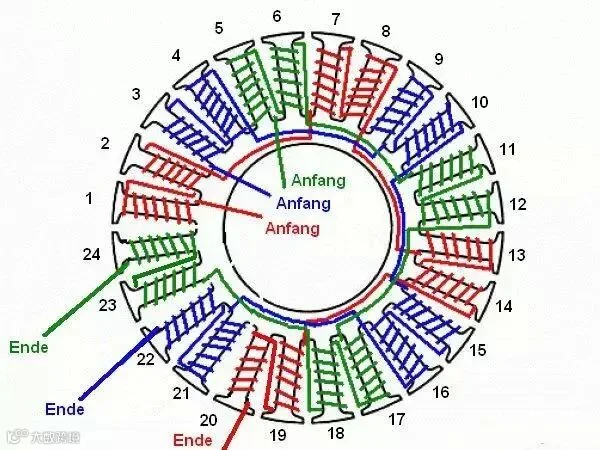

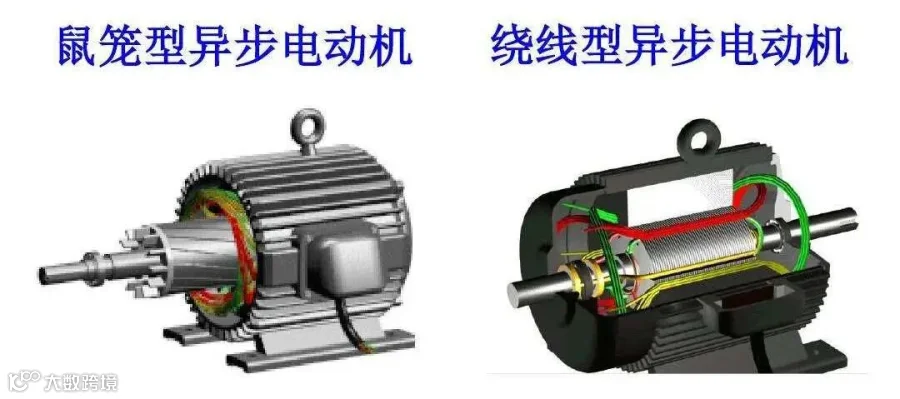

转子绕组基本上分鼠笼型和绕线型两类。鼠笼型结构较简单，其绕组过去为嵌铜条，目前多数采用浇铸铝，特殊的双鼠笼转子具有两组鼠笼条。

绕线型转子绕组与定子绕组相同，也分迭式与波型绕组。

波型绕组的外形与迭式绕组相似，但布线方式不同，它的基本元件不是整个线圈，而是单匝单元线圈，嵌装后需逐个焊接成线圈组。

波形绕组一般应用于大型交流电动机的转子绕组或中大型直流电动机的电枢绕组。
