滴漆填充率高达99.8%,豪森智造滴漆设备量产化!

滴漆填充率高达99.8%,豪森智造滴漆设备量产化! 今日电机
2023-09-20
2
导读:欢迎关注 今日电机

广告


新能源汽车领域近些年的快速发展,电机的工艺技术发展是行业的汽车技术的一个壁垒,接下来看到了豪森权威发布了创新全自动量产化滴漆设备的消息,一同来围观一下技术数据的分析吧!

新能源车的发展,尤其800V电气架构的到来,呼唤驱动电机性能和安全性提升,这对其制造工艺提出了更高的要求。

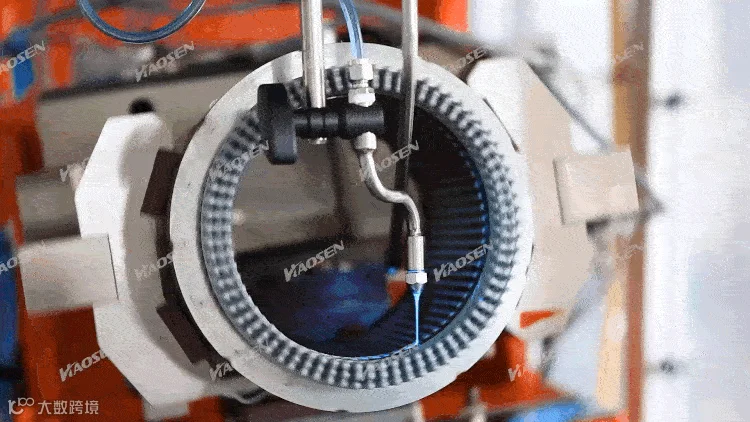

驱动电机核心结构定子的生产中,滴漆涂覆是必不可少的环节,用绝缘漆将定子绕组固化为一个整体,提供无障碍的散热通道,提升定子抗震、绝缘、耐潮、耐腐蚀性达到电机的机械强度和电气性能攀升,延缓电机衰老的作用,还有助提高整车的NVH特性。


01#


技术需求背景

为用户快速提供专业的售后服务

介于业内先进的滴漆工艺装置由欧美企业掌握,成本高昂。而国内多为传统电机设备商转型,在新能源产品滴漆工艺上缺乏理论指导,过程控制多凭经验判断,难以给予用户快速专业的售后服务。为了弥补技术缺陷,向用户供应高性价比的滴漆设备,提升服务质量,豪森开启滴漆技术专项研发。


无论哪种技术路线,滴漆填充率始终是判断滴漆工艺成熟度的重要指标。豪森在该领域的研发重点也放在提升滴漆填充率上,目前已成功研发链式炉、感应加热、电加热等不同技术路线的全自动量产化滴漆设备,滴漆填充率高达99.8%。

02#


研究模型+实验深入

滴漆填充效果全面升级

温度控制、流体控制、工艺过程参数(转速、倾斜角和滴漆量)是滴漆技术的三大关键。据此,豪森从业内主流的电热炉、感应加热、电加热等几种加热形式入手,逐一进行理论分析,构建符合定子滴漆实际应用场景的研究模型,分析不同变量对加热效果,绝缘漆变化对流体过程的影响等,摆脱国内普遍的经验主义,为滴漆技术研发构筑坚实的理论基础。

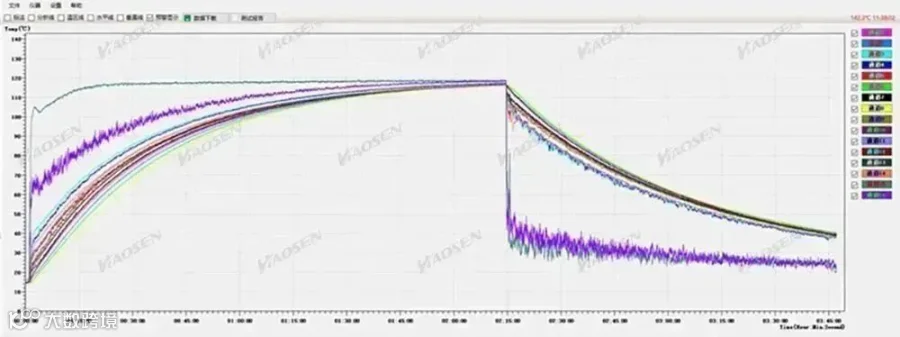

电热炉加热定子温度变化曲线

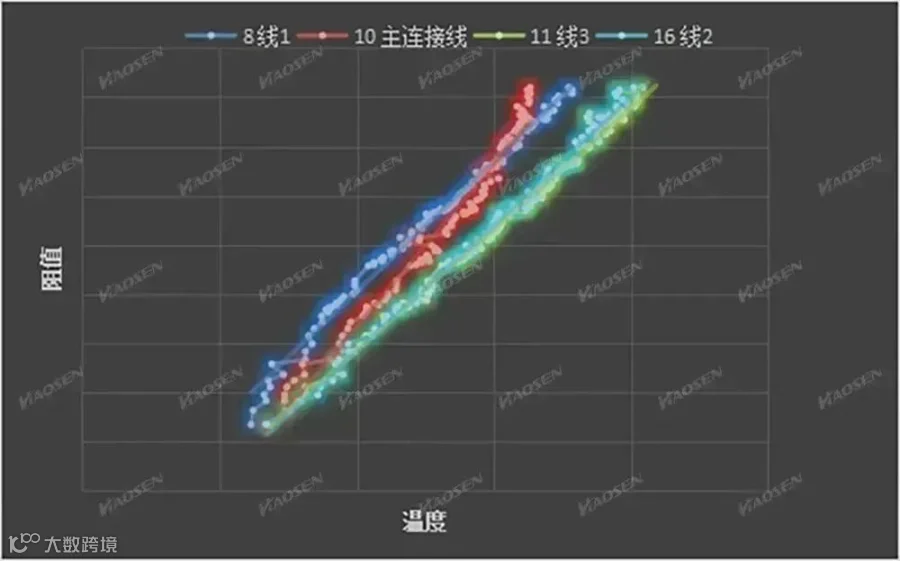

电加热绕组R-T曲线

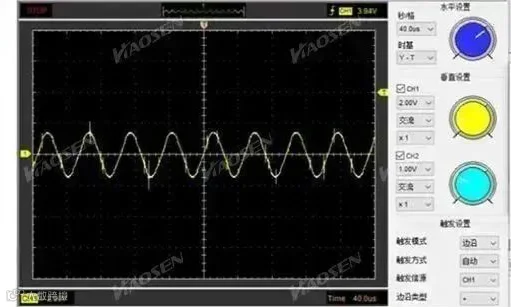

感应加热电磁感应强度曲线

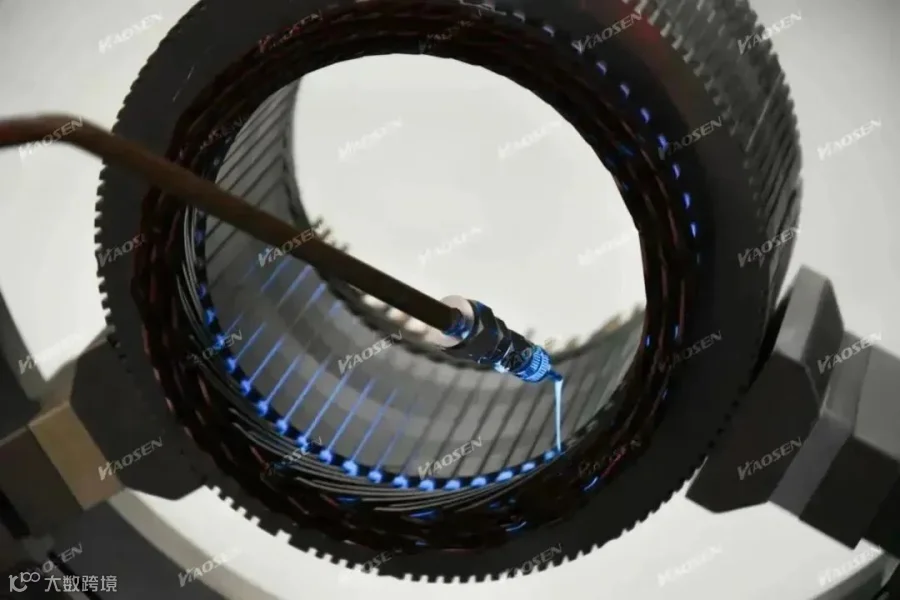

在豪森滴漆专用实验室内,上百次实验,数十万数据,最终形成一套精密的定子滴漆智能解决方案。此方案可实现定子预热、滴漆、凝胶、固化温度精准把控,定子旋转角度和转速随产品变化灵活匹配,滴嘴位置和流量精确控制,保证滴漆均匀、挂漆饱满、不外溢。

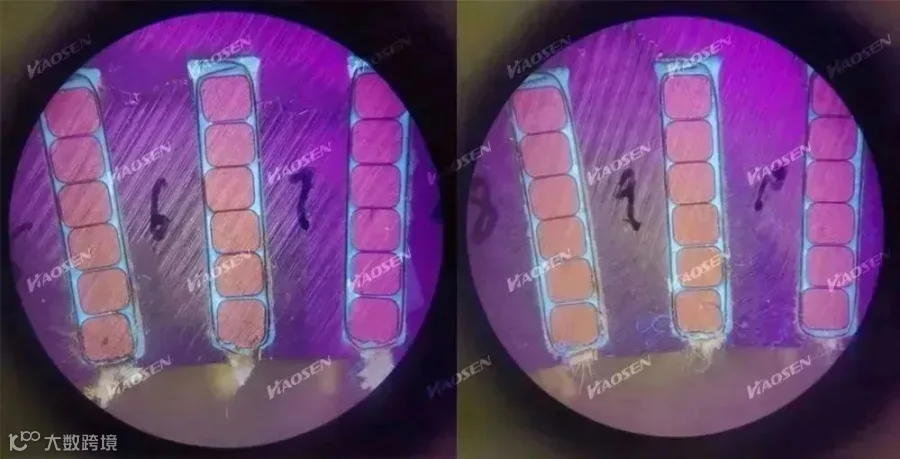

经测试,多种型号定子首件填充率即达到99.5%以上,最高达99.8%,无论对于新一代X-pin产品或是800V电气架构定子产品,都能通过此项方案快速得到最适合的滴漆工艺参数,从而指导绝缘工艺设备精准规划、快速调试、效果优良。


考虑到客户产品变更、扩能、节拍提升需求,豪森以雄厚的机械设计功底,基于豪森模块化设计架构,已完成感应加热模块化滴漆设备、电加热模块化滴漆设备、链式炉滴漆设备等全自动量产设备,功能完备、结构精巧、兼容性好、控制合理、易维修保养。


 滴漆填充率99.8%!
 理论研究+实验数据,权威赋能!
 模块化设计,结构精密、效果优良!
 方案可定制、供货周期、服务响应快!
