Grafana 实操：打造全面的 K8s 资源监控仪表盘

在 Kubernetes 中，节点资源的供需关系直接影响着集群的稳定性与应用的可用性。为了实现资源的高效调度与成本优化，自动化的节点管理尤为关键。

Karpenter 是一款开源的 Kubernetes 集群自动扩缩容工具，它在 EKS 中负责动态创建或回收 EC2 节点。

虽然目前运行状况良好，但出于生产保障考虑，我们仍然需要对其进行全面监控。

本文将手把手教你完成以下目标：

总体来说，这篇文章更偏向讲解 Grafana，而不是 Karpenter，不过在 Grafana 的图表中，我们主要使用的还是来自 Karpenter 的监控指标。

01/

第一步：收集 Karpenter 指标

我们的 VictoriaMetrics 是通过专用 Helm Chart 部署的，具体可参考：https://github.com/VictoriaMetrics/helm-charts

要添加一个新的 target ，只需更新该 Helm Chart 的 values.yaml 配置文件，并添加以下 Karpenter 的指标端点：

karpenter.karpenter.svc.cluster.local:8000

部署后通过端口转发检查目标：

$ kk port-forward svc/vmagent-vm-k8s-stack 8429

检查目标状态：

查看指标数据：

$ kk port-forward svc/vmsingle-vm-k8s-stack 8429

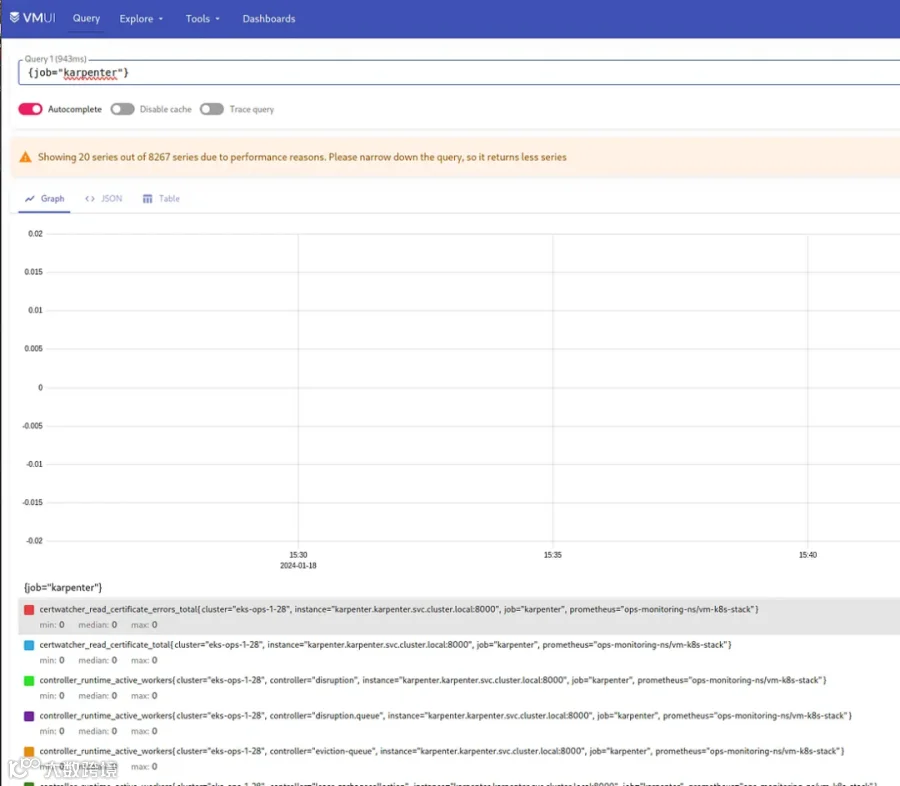

通过 {job="karpenter"} 查询：

02/

第二步：了解 Karpenter 核心概念与关键指标

• Controller：

  Karpenter 的子组件之一，如 Pricing Controller 处理实例价格，Disruption Controller 负责节点中断处理。

• Reconciliation：

  当实际状态与期望状态不一致时（如缺乏资源调度 Pod），Karpenter 会自动调整。

• Disruption：

  节点替换、缩容、漂移（Drift）等触发行为。

• Interruption：

  实例被 EC2 停用，如 Spot 被收回，或硬件异常等。

• Provisioner：

  根据 Pod 资源请求决定是否扩容节点。

以下为当前最有用的指标：

完整列表参见 Inspect Karpenter Metrics 和 Datadog 文档：

https://karpenter.sh/docs/reference/metrics/ https://docs.datadoghq.com/integrations/karpenter/

• controller_runtime_reconcile_errors_total：

  工作节点更新时错误数量，比如执行过期、漂移、中断、整合操作时，在 Disruption Controller 中出错的次数 （适用于 Grafana 图表或告警）

• controller_runtime_reconcile_total：

  每个 Controller 所有 Reconciliation 操作次数

• karpenter_consistency_errors：

  一致性检查失败的次数，当前为空

• karpenter_disruption_actions_performed_total

  中断操作总数（如节点替换）

• karpenter_disruption_eligible_nodes：

  可被中断的节点数量

• karpenter_disruption_replacement_nodeclaim_failures_total：

  新节点替换失败次数

• karpenter_interruption_actions_performed：

  EC2中断事件处理次数

• karpenter_nodeclaims_created：

  创建 NodeClaims 数量

• karpenter_nodeclaims_terminated：

  NodeClaims 终止数量

• karpenter_provisioner_scheduling_duration_seconds：

  调度耗时

• karpenter_nodepool_limit：

  NodePool 资源限制（spec.limits）

• karpenter_nodepool_usage：

  NodePool 资源使用量（CPU /内存/存储/Pod 数）

• karpenter_nodes_allocatable：

  提供现有 WorkerNode 的详细信息（类型/CPU/内存/Spot 或按需/所在可用区等）

• 可统计 Spot /按需实例数量

• sum(karpenter_nodes_allocatable) by  (resource_type)：

  可用于获取当前集群总的 CPU/内存资源

• karpenter_nodes_created：

  节点创建总数

• karpenter_nodes_terminated：

  节点终止总数

• karpenter_nodes_total_pod_limits：

  各节点非 DaemonSet 的 Pod 资源限制总和

• karpenter_nodes_total_pod_requests：

  各节点非 DaemonSet 的  Pod 请求总和

• karpenter_pods_startup_time_seconds：

  Pod 从创建到 Running 状态的时间

• karpenter_pods_state：

  Pod 状态（含所在节点/命名空间等信息）

• karpenter_cloudprovider_errors_total：

  AWS 报错数

• karpenter_cloudprovider_instance_type_price_estimate：

  实例类型成本

03/

第三步：创建Grafana可视化面板

虽然 Grafana 上已经有一个现成的 Karpenter 可视化面板，但它的信息量其实非常有限，不够直观或实用。

不过你依然可以从中提取一些图表组件或 PromQL 查询语句，作为参考或二次改造的基础。

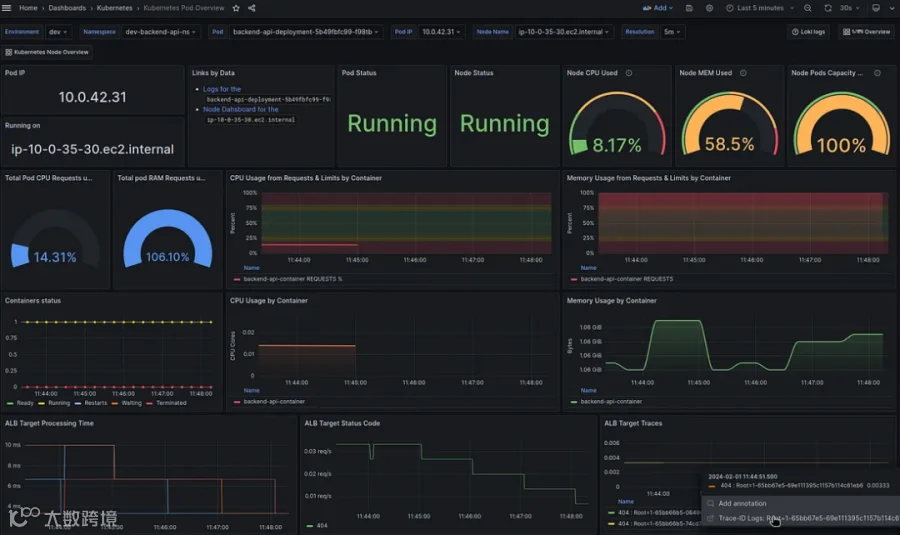

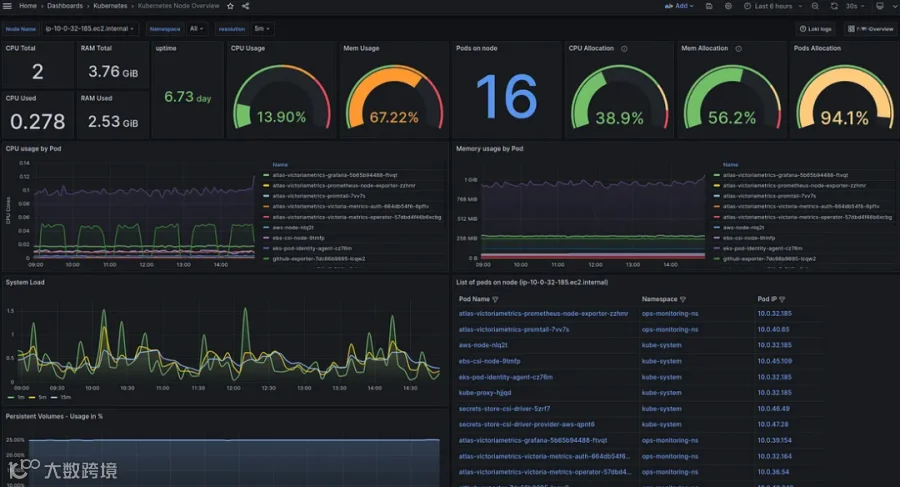

目前，我已经基于实际需求自建了一个自定义可视化面板，主要用于查看每个 WorkerNode 的状态与资源使用情况，包括 CPU、内存、节点标签、调度行为等关键指标。

在这个面板的图表中，我设置了数据链接，可以跳转到展示特定 Pod 详细信息的可视化面板。

下面展示的 ALB 图表是基于 Loki 中的日志构建的。

我们接下来的做法是：创建一个新的可视化面板，展示所有 WorkerNode 的概览信息，然后在这个可视化面板的图表中添加数据链接，跳转到之前提到的第一个面板。

我们来思考一下，在新的 Grafana 可视化面板中希望看到哪些内容：

1. 节点总体信息：

• 节点总数

• Pod 总数

• CPU 核数

• 总内存大小

• Spot 实例与按需实例占比

• 每日节点总成本

2. 分配资源百分比：

• 从 Pod 请求的 CPU

• 从 Pod 请求的 内存

• Pod分配率

3. 实际资源使用情况（节点级）：

• 各节点 CPU/内存使用量

• 每个节点上的 Pods 数量占比（相对最大 Pods 数）

• 节点创建 / 删除趋势（Karpenter 自动扩缩容行为）

• 单个节点成本变化趋势

• EBS 磁盘使用百分比

• 网络输入/输出流量（字节/秒）

• controller_runtime_reconcile_errors_total：

  总错误次数

• karpenter_provisioner_scheduling_duration_seconds：

  Pod 创建的耗时

• karpenter_cloudprovider_errors_total：

  云厂商相关的错误总数

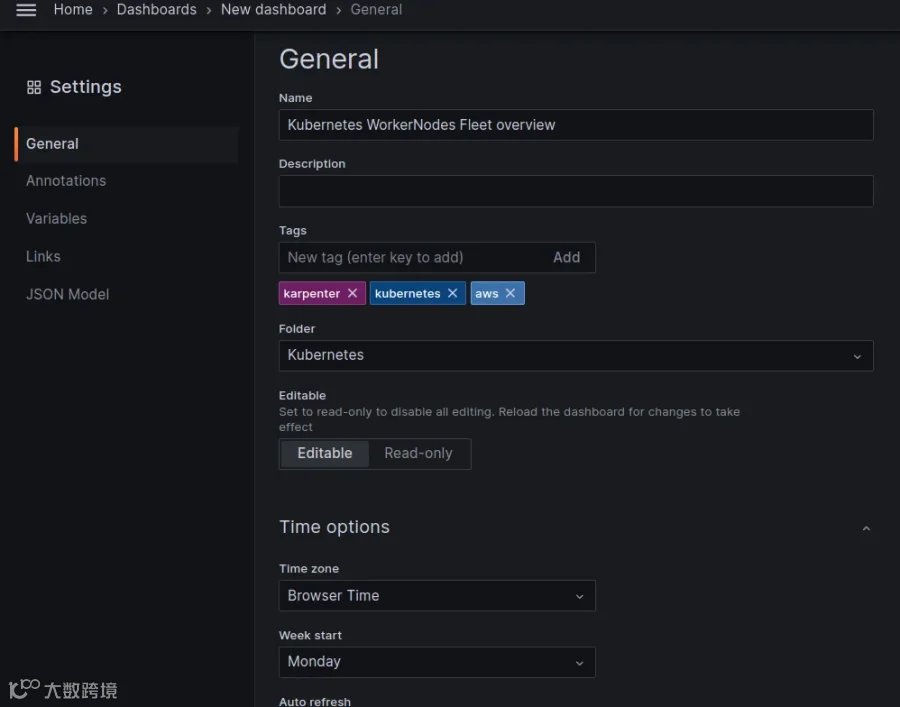

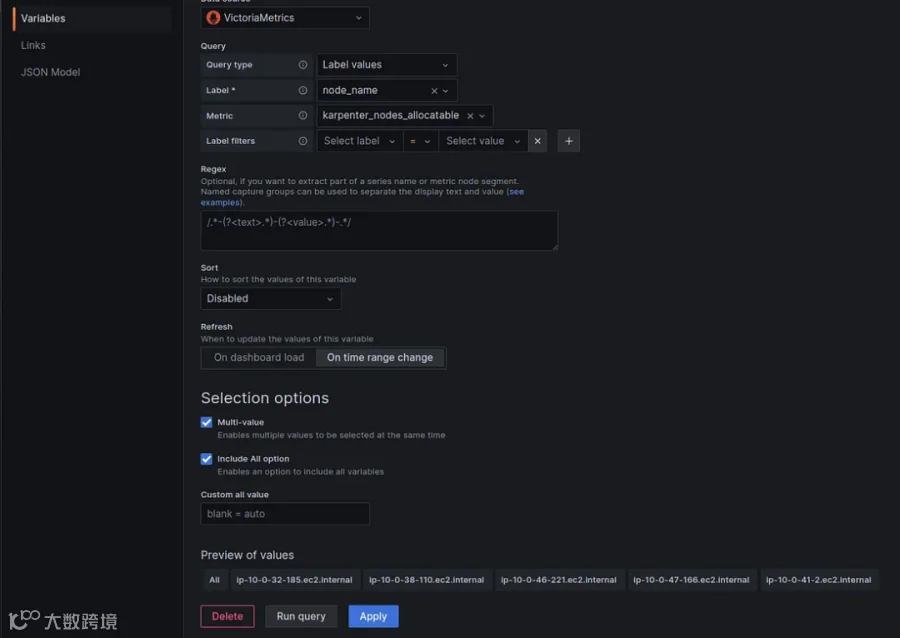

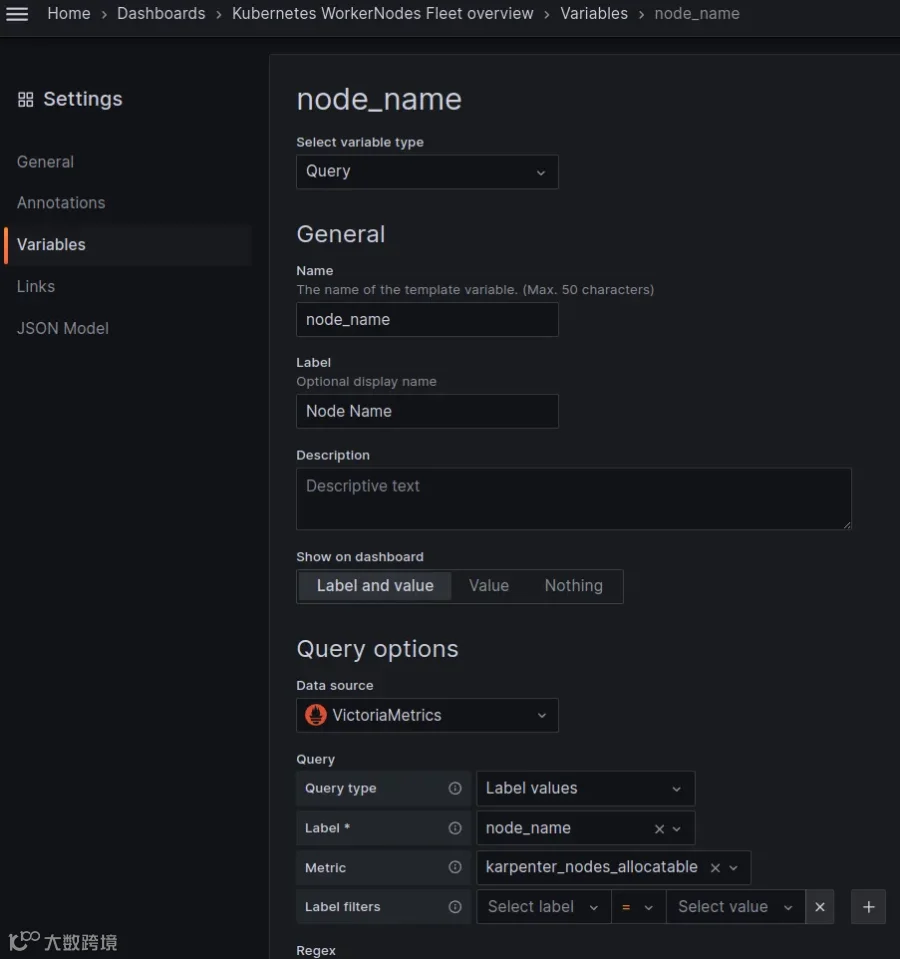

新建一个面板，并设置主要参数：

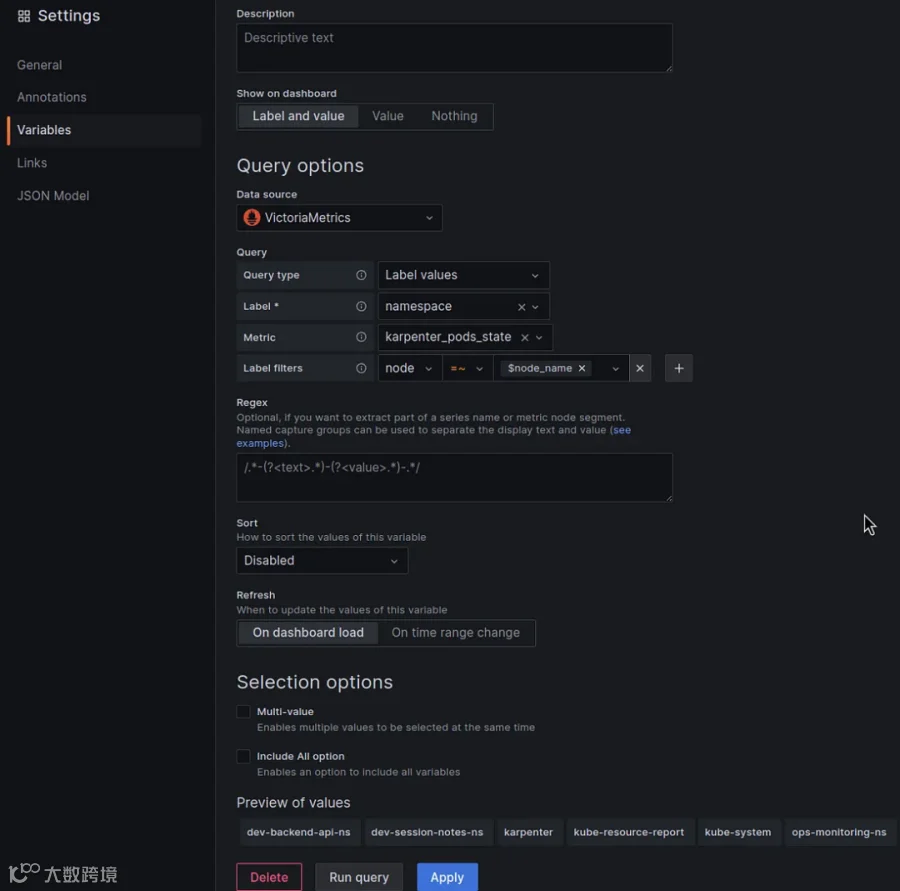

为了仅从第一个过滤器中选中的 Nodes 中筛选 Namespaces，添加通过我们上面创建的 $node_name 的筛选功能，并使用正则表达式 =~（当选择多个节点时）：

查询——对选中的节点使用 node_name=~"$node_name" 过滤条件：

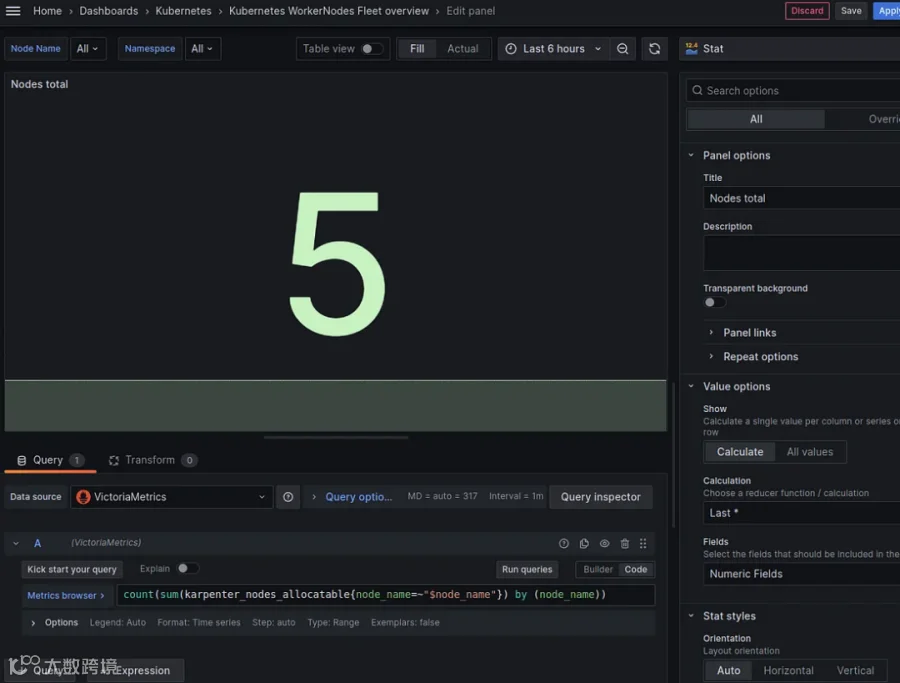

count(sum(karpenter_nodes_allocatable{node_name=~"$node_name"}) by (node_name))

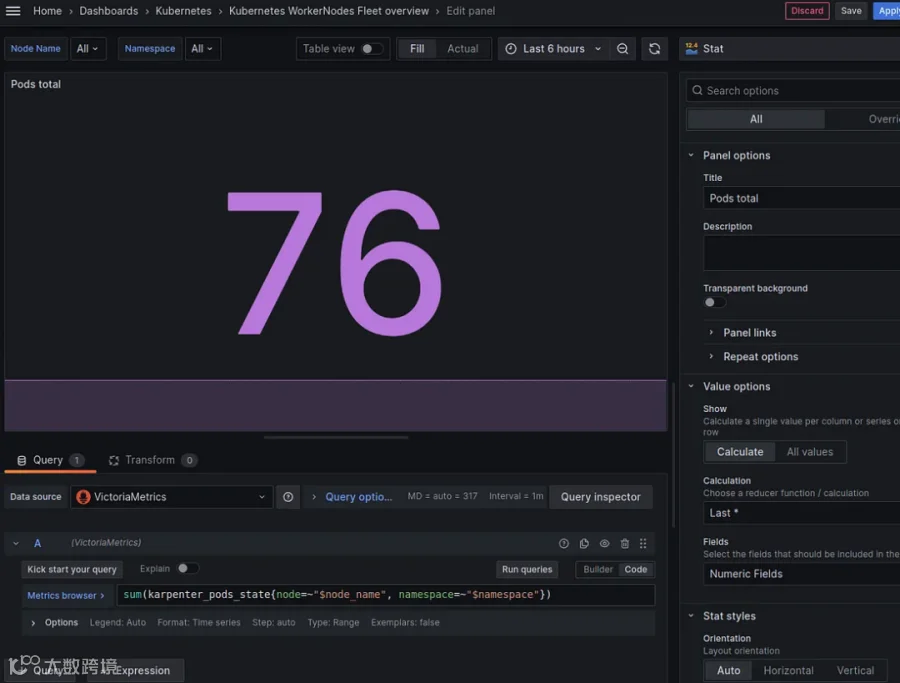

查询——这里可以同时按 Nodes 和 Namespaces 进行过滤：

sum(karpenter_pods_state{node=~"$node_name", namespace=~"$namespace"})

部分资源会被系统或 DaemonSet 占用——这些不会计入 karpenter_nodes_allocatable。

你可以用下面的查询验证：

sum(karpenter_nodes_system_overhead{resource_type="cpu"})

因此，我们可以选择两种展示方式：

• 总资源数：

  karpenter_nodes_allocatable{resourcetype="cpu"}

  karpenter_nodes_system_overhead{resourcetype="cpu"}

• 实际可用于工作负载的资源：

  karpenter_nodes_allocatable{resourcetype="cpu"}

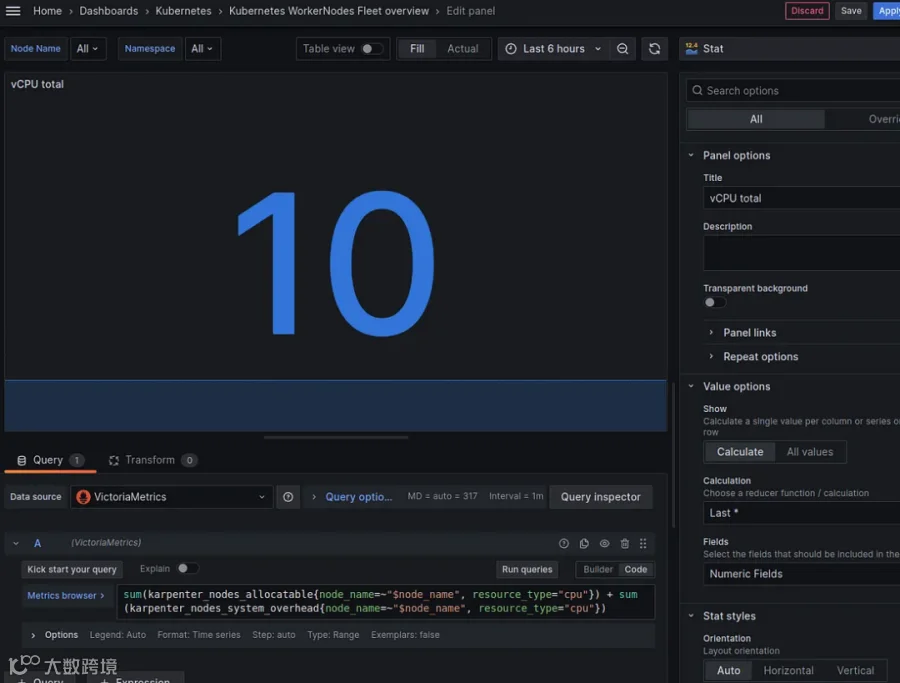

这里我们希望看到的是总量，所以使用 sum：

sum(karpenter_nodes_allocatable{node_name=~"$node_name", resource_type="cpu"}) + sum(karpenter_nodes_system_overhead{node_name=~"$node_name", resource_type="cpu"})

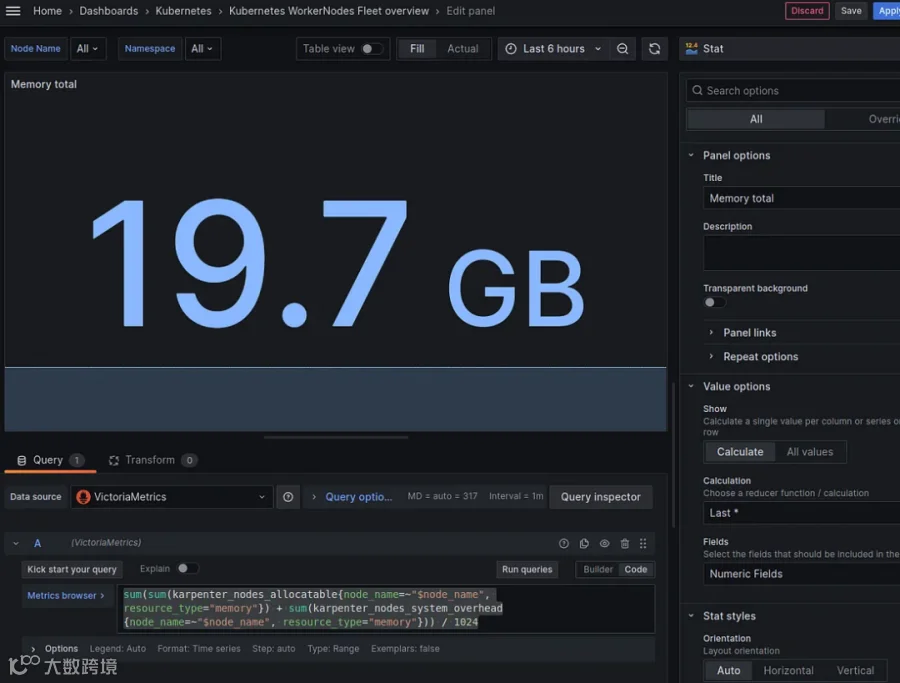

但在这里我们就自己 /1024 ，统一使用 Kilobytes：

sum(sum(karpenter_nodes_allocatable{node_name=~"$node_name", resource_type="memory"}) + sum(karpenter_nodes_system_overhead{node_name=~"$node_name", resource_type="memory"})) / 1024

除了 Karpenter 自己创建的节点外，我还有一个在集群创建时就存在的 “默认” 节点，用于运行各种控制器。它目前也是 Spot 实例，所以我们也把它算进去。

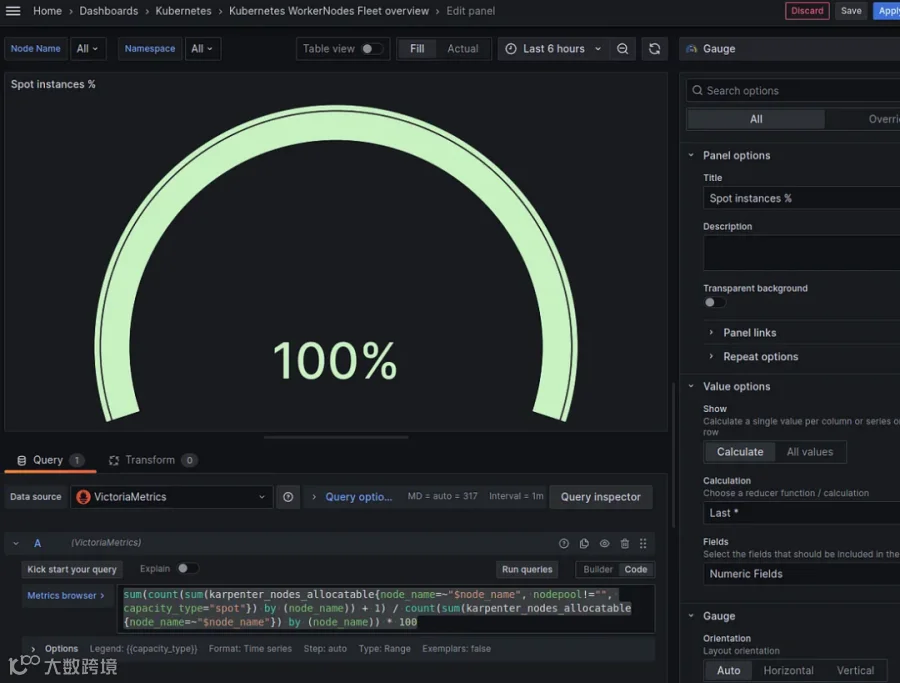

公式如下：

spot nodes percent = all spot instances from karpenter + 1 default / total number of nodes

查询语句本身：

sum(count(sum(karpenter_nodes_allocatable{node_name=~"$node_name", nodepool!="", capacity_type="spot"}) by (node_name)) + 1) / count(sum(karpenter_nodes_allocatable{node_name=~"$node_name"}) by (node_name)) * 100

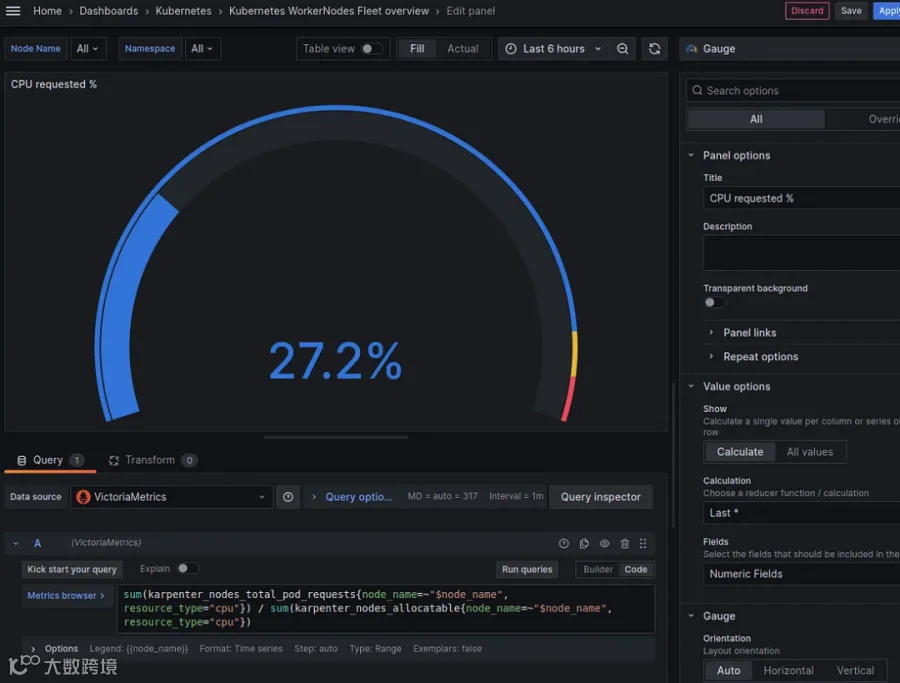

我们取自默认 Karpenter 面板的查询语句，稍作调整以适配我们的筛选条件：

sum(karpenter_nodes_total_pod_requests{node_name=~"$node_name", resource_type="cpu"}) / sum(karpenter_nodes_allocatable{node_name=~"$node_name", resource_type="cpu"})

同理：

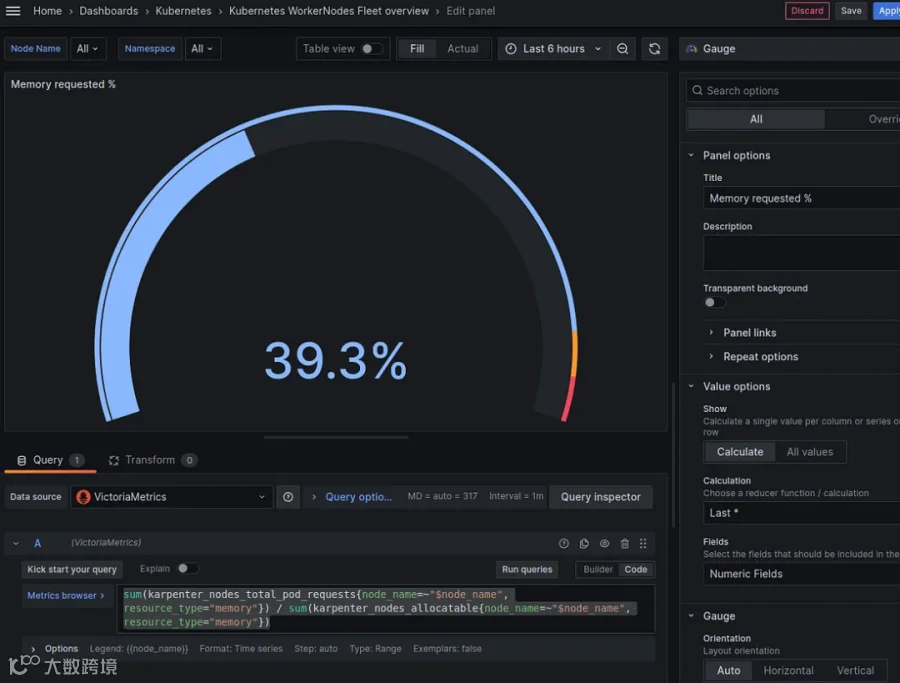

sum(karpenter_nodes_total_pod_requests{node_name=~"$node_name", resource_type="memory"}) / sum(karpenter_nodes_allocatable{node_name=~"$node_name", resource_type="memory"})

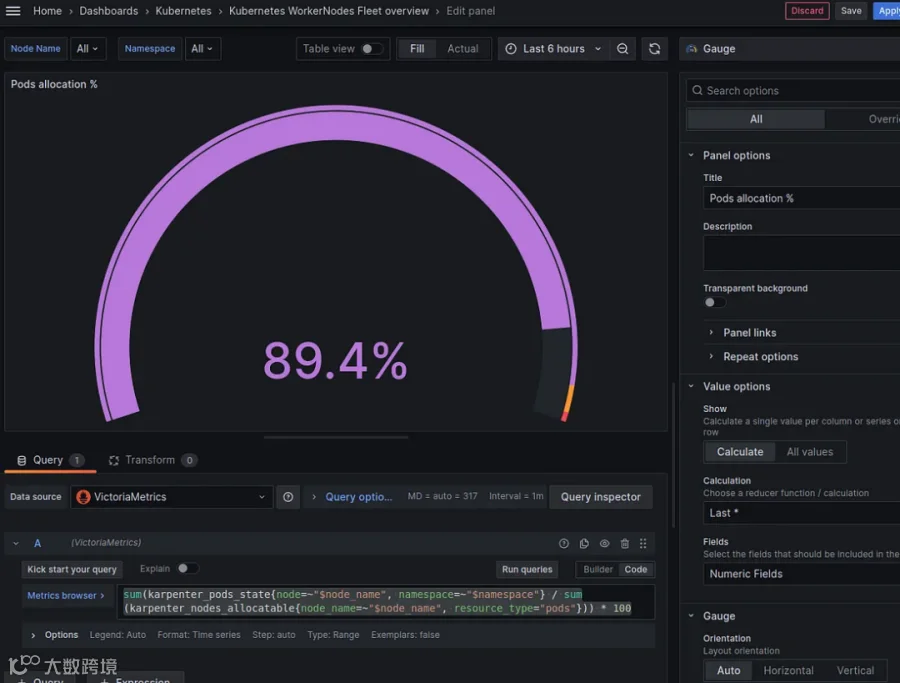

我们到底用了多少 Pod，占了总容量的多少：

sum(karpenter_pods_state{node=~"$node_name", namespace=~"$namespace"} / sum(karpenter_nodes_allocatable{node_name=~"$node_name", resource_type="pods"})) * 100

controller_runtime_reconcile_errors_total 这个指标包含了 VictoriaMetrics 的控制器错误，所以我们用 {container!~".*victoria.*"} 把它们排除掉：

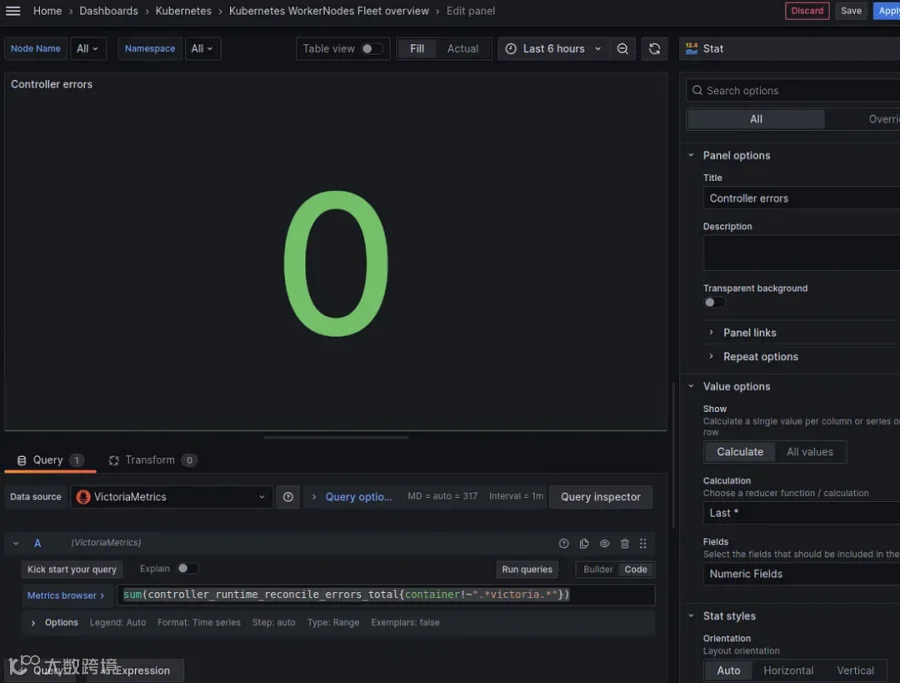

sum(controller_runtime_reconcile_errors_total{container!~".*victoria.*"})

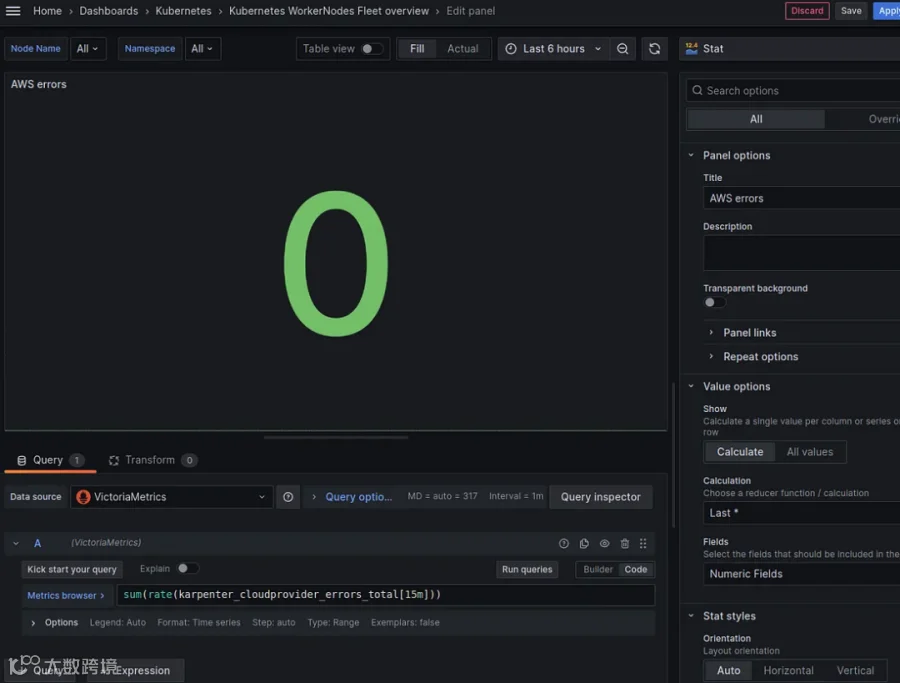

按每秒速率统计：

sum(rate(karpenter_cloudprovider_errors_total[15m]))

这里的情况挺有意思的。

首先，AWS CloudWatch 有默认的计费指标，但我们项目用的是 AWS 额度（credits），那些指标是空的，没法用。

要展示服务器成本，首先需要选出每种正在使用的实例类型，然后计算每种类型的总费用和对应的节点数量。

现状如下：

• “默认”节点：Spot 类型，但不是 Karpenter 创建的，可以忽略

• Karpenter 创建的节点：既可能是 Spot 实例，也可能是按需实例，实例类型多样（如 t3.medium、c5.large 等）

第一步，需要统计每种实例类型的节点数量：

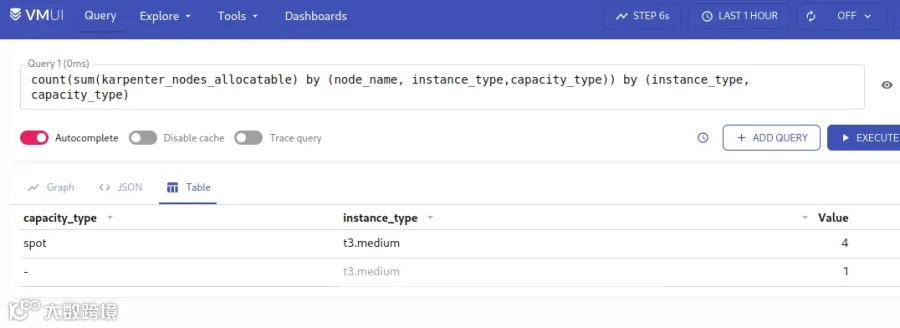

count(sum(karpenter_nodes_allocatable) by (node_name, instance_type,capacity_type)) by (instance_type, capacity_type)

我们得到 4 个 Spot 节点，还有一个没有 capacity_type 标签的实例，因为它属于默认的节点组。

我们可以通过添加 {capacity_type!=""} 条件排除这个默认节点——我们只有一个这样的非自动扩缩节点，可以安全忽略它，因为它只是用来运行 CriticalAddons 。

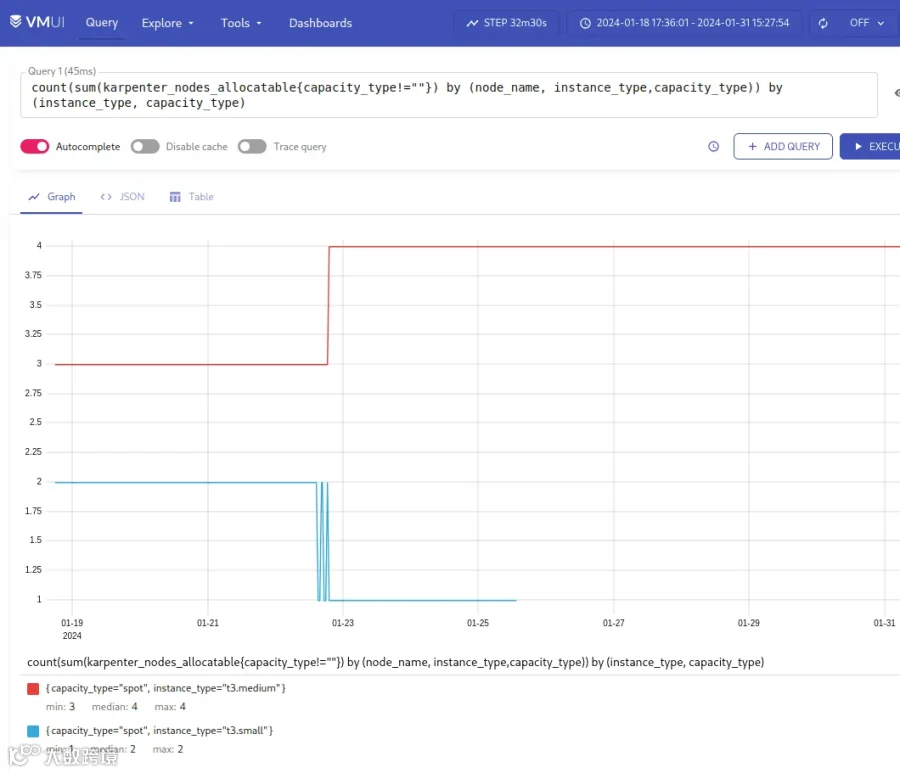

为了获得更完整的数据视图，建议扩大时间范围进行查询，因为期间还使用过 t3.small 实例类型：

接下来，我们用 karpenter_cloudprovider_instance_type_price_estimate 这个指标，计算每种 instance_type 和 capacity_type 下所有实例的总成本。

查询语句大致长这样（多亏了 ChatGPT）：

sum by (instance_type, capacity_type) (    count(sum(karpenter_nodes_allocatable) by (node_name, instance_type, capacity_type)) by (instance_type, capacity_type)    * on(instance_type, capacity_type) group_left     avg(karpenter_cloudprovider_instance_type_price_estimate) by (instance_type, capacity_type))

这里是整个查询的结构说明：

• 内层查询：

  sum(karpenter_nodes_allocatable) by (node_name, instance_type, capacity_type)

  计算每个node_name+instance_type+capacity_type组合下的所有 CPU、内存等资源总和。

• 外层查询：

  count(...) by (instance_type, capacity_type)：

  对内层结果进行计数，得到每种 instance_type 和 capacity_type 组合对应的 WorkerNodes 数量。

• 第二个查询：

  avg(karpenter_cloudprovider_instance_type_price_estimate) by (instance_type, capacity_type)：

  获取每种实例类型和容量类型的平均价格。

• 使用 * on(instance_type, capacity_type)：

  将节点数量（第二个查询结果）与对应实例价格（第三个查询结果）按实例类型和容量类型匹配后相乘。

• 最外层查询：

  sum by (instance_type, capacity_type) (...)：

  对上述结果按实例类型和容量类型求和，得到每种组合的总费用。

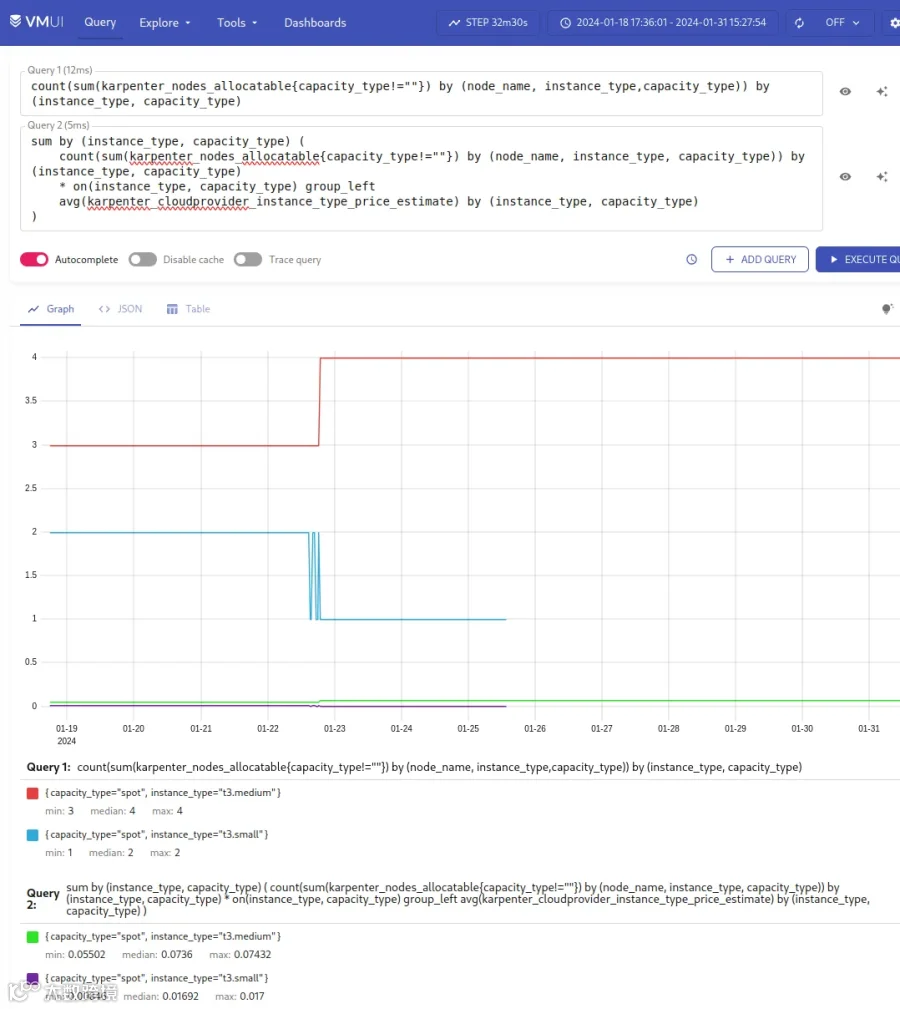

最终效果就是下面这个图表：

那我们这儿有什么？

• 4 个 t3.medium 和 2 个 t3.small 实例

• 所有 t3.medium 每小时总成本是 0.074，所有 t3.small 是 0.017

想确认一下，手动算算，先从 t3.small 开始：

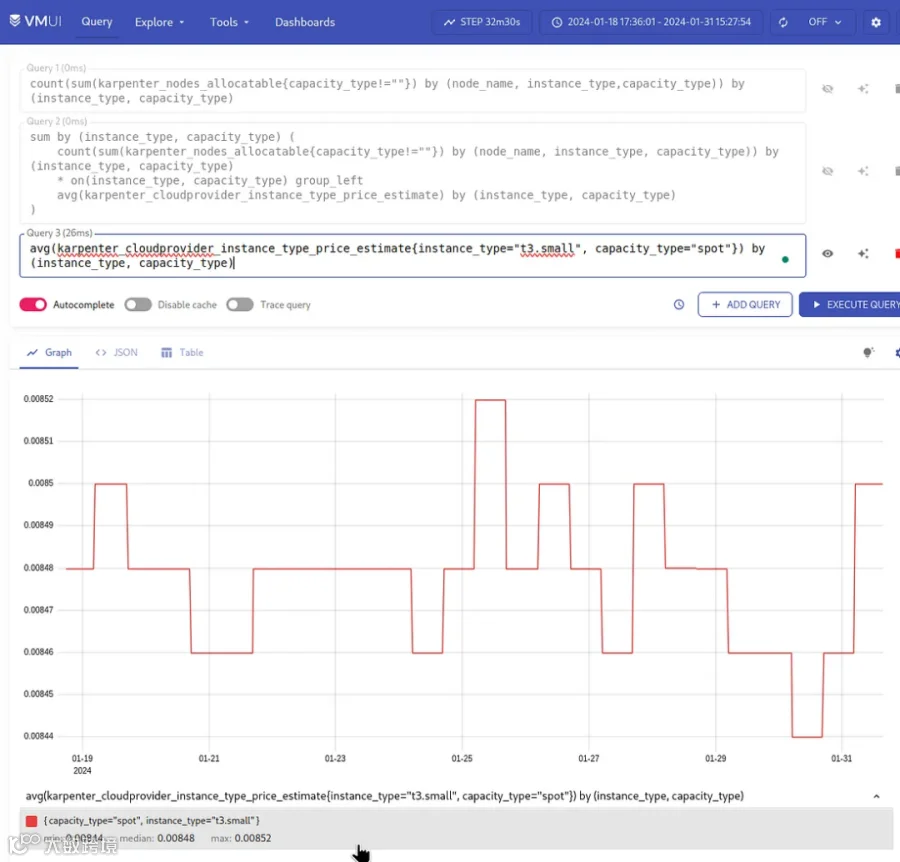

{instance_type="t3.small", capacity_type="spot"}

算下来是 0.008：

然后是 t3.medium 的计算结果：

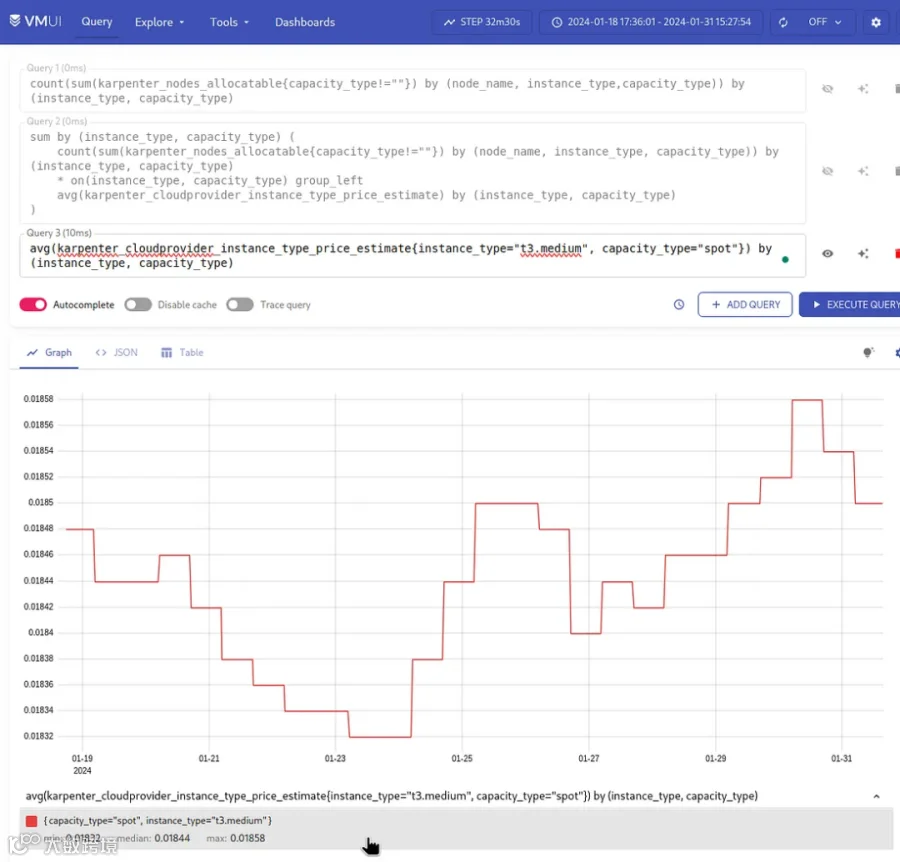

{instance_type="t3.medium", capacity_type="spot"}

结果是 0.018：

总结一下：

• 4 个 t3.medium，每个 ＄0.018 /小时，总共就是 ＄0.072 /小时

• 2 个 t3.small，每个 ＄0.008 /小时，总共就是 ＄0.016 /小时

没错，完全正确！

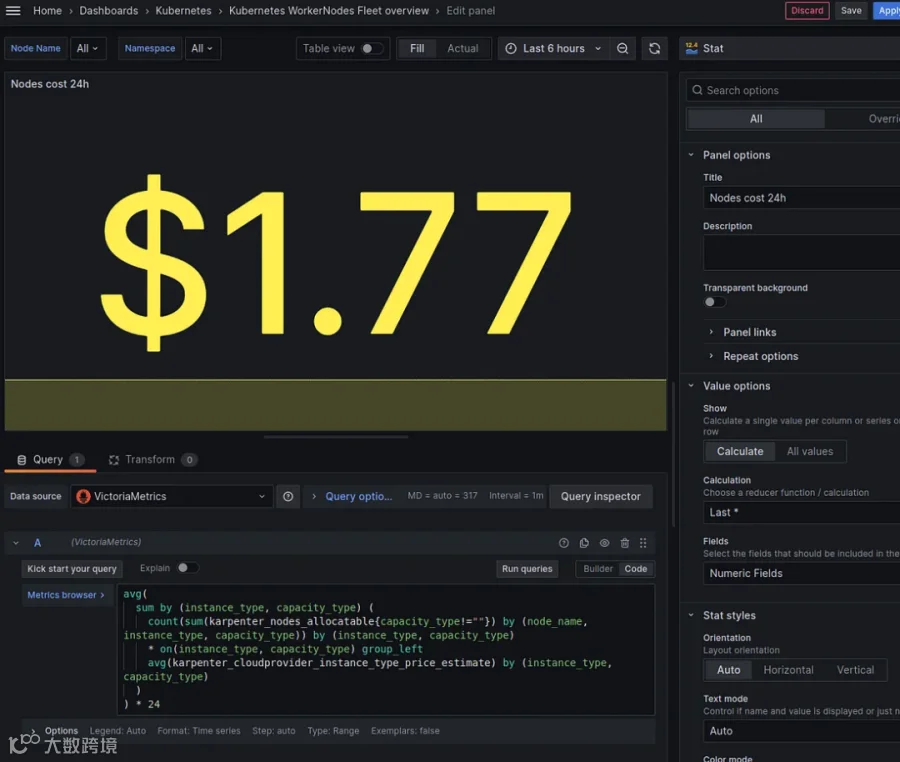

接下来只要把它们整合起来，算出所有服务器 24 小时的总费用——用 avg() 取平均，再乘以 24 小时就行：

avg(  sum by (instance_type, capacity_type) (    count(sum(karpenter_nodes_allocatable{capacity_type!=""}) by (node_name, instance_type, capacity_type)) by (instance_type, capacity_type)    * on(instance_type, capacity_type) group_left     avg(karpenter_cloudprovider_instance_type_price_estimate) by (instance_type, capacity_type)  )) * 24

最终，完整的查询大概长这样：

我们继续看图表部分。

我们这次用的是 Node Exporter 的默认指标——node_cpu_seconds_total。

不过有个小坑：

这个指标的标签是 instance="10.0.32.185:9100" 这种形式，而不是像 Karpenter 的 node_name 或 node 标签。（比如 karpenter_pods_state{node="ip-10-0-46-221.ec2.internal"}）

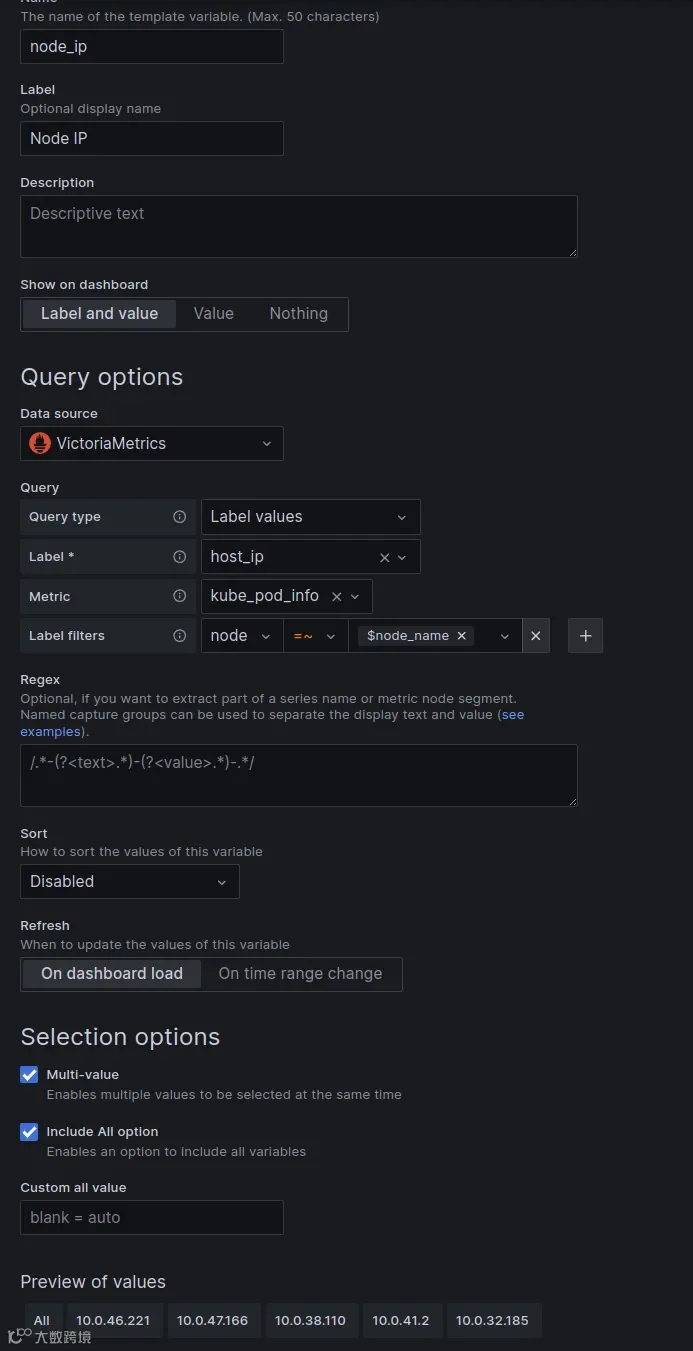

所以，为了让 node_cpu_seconds_total 这个指标可以配合我们现有的 $node_name 变量使用，我们需要新增一个变量：node_ip。

这个变量的来源是指标 kube_pod_info，我们通过其中的 node 标签进行过滤，用 $node_name 来选出我们在筛选器中选择的那些节点。

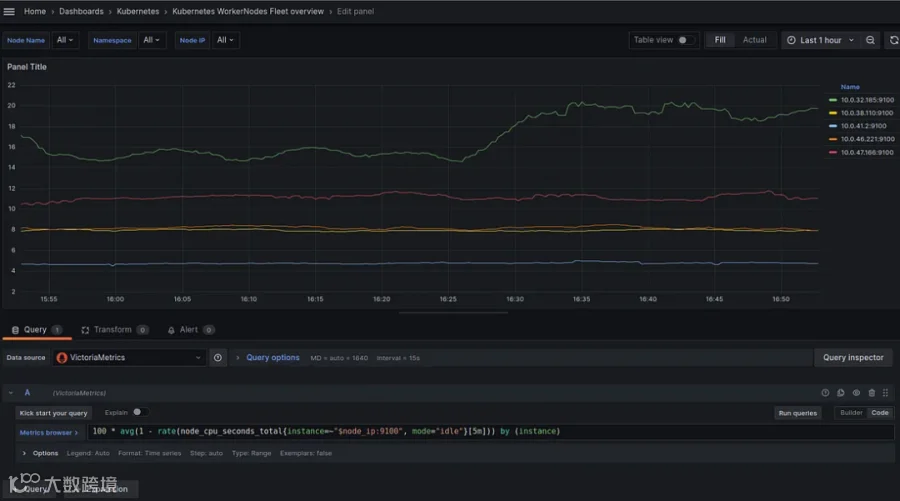

现在我们就可以用下面这个查询语句创建一个图表了：

100 * avg(1 - rate(node_cpu_seconds_total{instance=~"$node_ip:9100", mode="idle"}[5m])) by (instance)

因为在这个查询里，instance 返回的是像 "10.0.38.127:9100" 这种格式，而我们整个面板（包括 $node_name）都在用 "ip-10-0-38-127.ec2.internal" 这种内部 DNS 名字格式。

如果不统一格式，后面比如加数据链接、跳转联动，就会出错或查不到数据。

所以，我们可以用 Prometheus 的 label_replace() 函数把 IP 地址格式转成 ip-...ec2.internal 的形式：

100 * avg by (instance) (    label_replace(        rate(node_cpu_seconds_total{instance=~"$node_ip:9100", mode="idle"}[5m]),         "instance",         "ip-${1}-${2}-${3}-${4}.ec2.internal",         "instance",         "(.*)\\.(.*)\\.(.*)\\.(.*):9100"    ))

这里，label_replace 接收了 4 个参数：

最后，我们描述了这个正则表达式："(.*)\\.(.*)\\.(.*)\\.(.*):9100"。

它的作用是从像 10.0.38.127:9100 这样的 IP 地址中提取出每一段（每个八位组 / octet），然后将它们依次填入 ${1}-${2}-${3}-${4} 这些正则分组中。

因此，最终结果就会变成：ip-10-0-38-127.ec2.internal

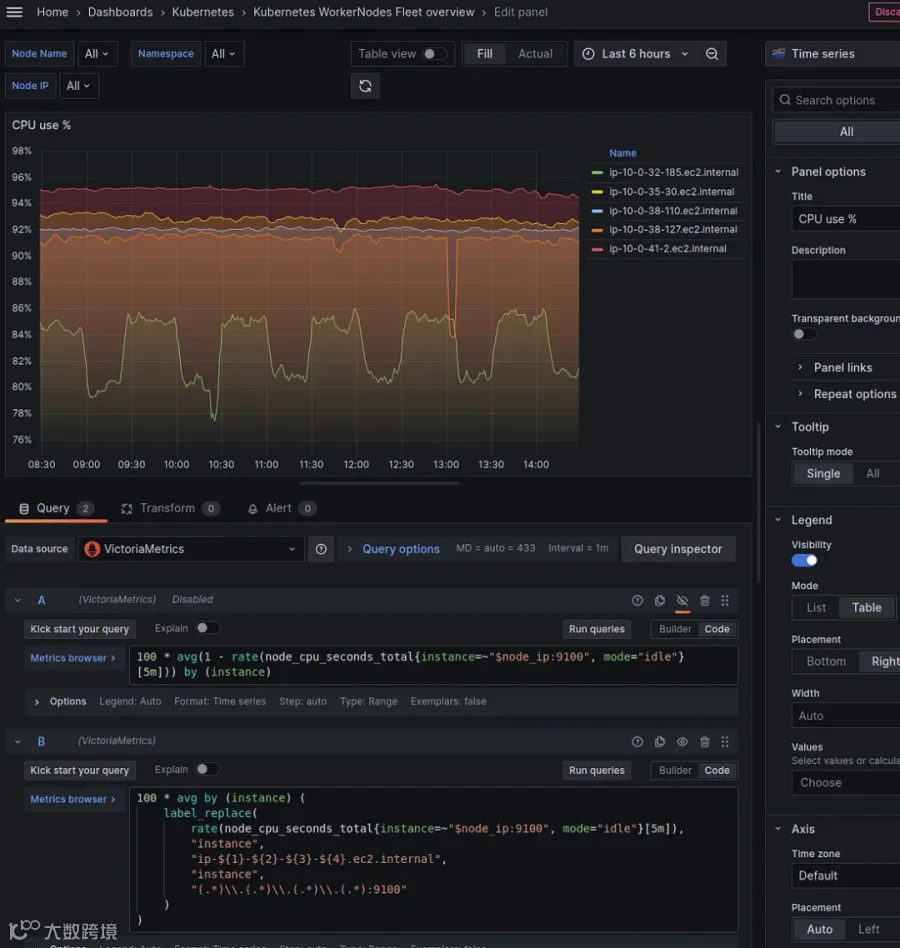

现在我们就得到了一个图表，如下所示：

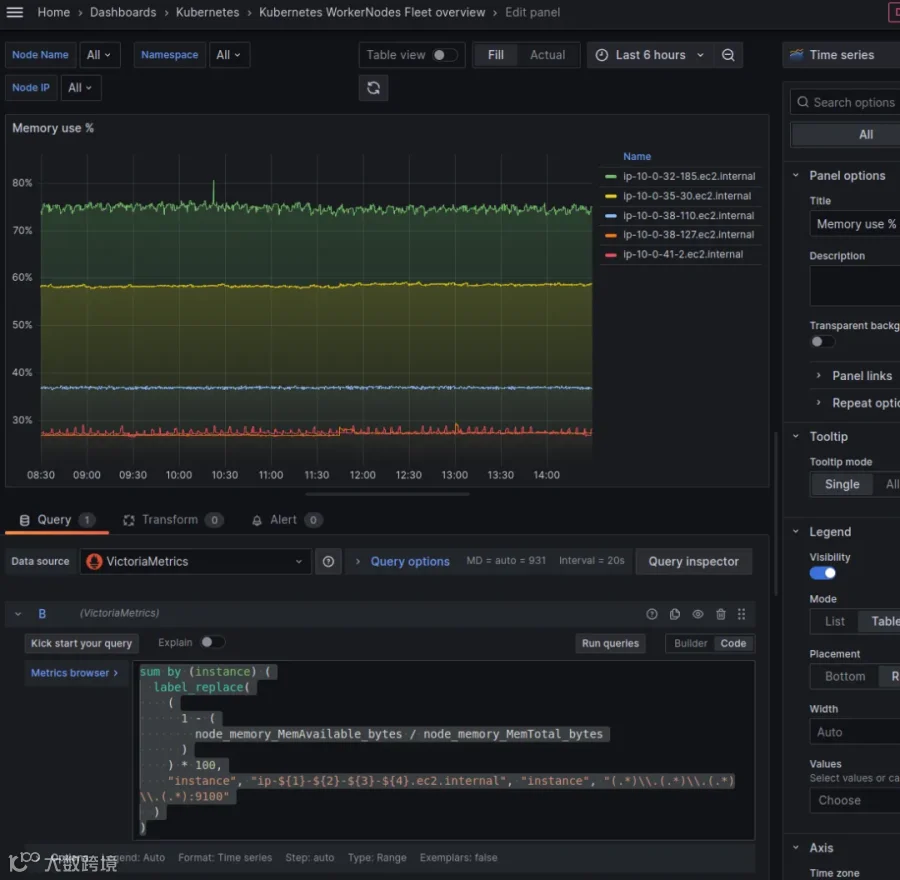

这里的操作也完全一样：

sum by (instance) (  label_replace(    (      1 - (        node_memory_MemAvailable_bytes / node_memory_MemTotal_bytes      )    ) * 100,    "instance", "ip-${1}-${2}-${3}-${4}.ec2.internal", "instance", "(.*)\\.(.*)\\.(.*)\\.(.*):9100"  ))

这部分我们得同时用到两个指标：

karpenter_pods_state 和 karpenter_nodes_allocatable，来算出 Pods 用掉的百分比：

(  sum by (node) (kube_pod_info{node=~"$node_name", created_by_kind!="Job"})  /   sum by (node) (kube_node_status_allocatable{node=~"$node_name", resource="pods"})) * 100

或者，我们可以排除掉默认的节点 “ip-10–0–41–2.ec2.internal”，只显示 Karpenter 自己创建的节点。

不过要注意，karpenter_nodes_allocatable 这个指标使用的是 node_name 标签，而之前用的两个指标是 node 标签，不一样。

所以我们得用 label_replace 再来一波转换，把请求改成这样：

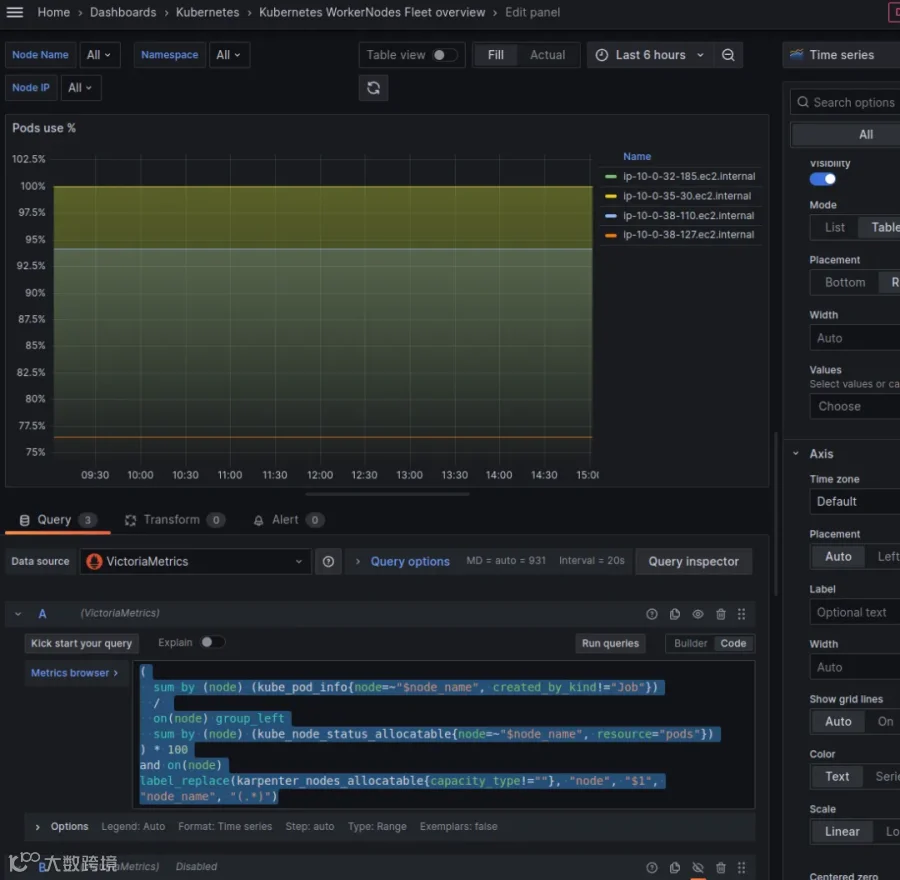

(  sum by (node) (kube_pod_info{node=~"$node_name", created_by_kind!="Job"})  /   on(node) group_left  sum by (node) (kube_node_status_allocatable{node=~"$node_name", resource="pods"})) * 100and on(node)label_replace(karpenter_nodes_allocatable{capacity_type!=""}, "node", "$1", "node_name", "(.*)")

在 and on(node) 里，我们用的是查询结果左边（sum by()）中的 node 标签，和右边 karpenter_nodes_allocatable{capacity_type!=""} 里的节点列表做匹配。

也就是说，只选出那些同时出现在这两个集合里的节点，排除掉我们的“default”节点，只关注 Karpenter 创建的节点。

简单来说，就是先拿出第一个查询得到的节点，再从 karpenter_nodes_allocatable{capacity_type!=""} 里筛选出和它们匹配的节点，保证数据精准。

这部分更简单直接：

sum(kubelet_volume_stats_used_bytes{instance=~"$node_name", namespace=~"$namespace"}) by (instance) / sum(kubelet_volume_stats_capacity_bytes{instance=~"$node_name", namespace=~"$namespace"}) by (instance) * 100

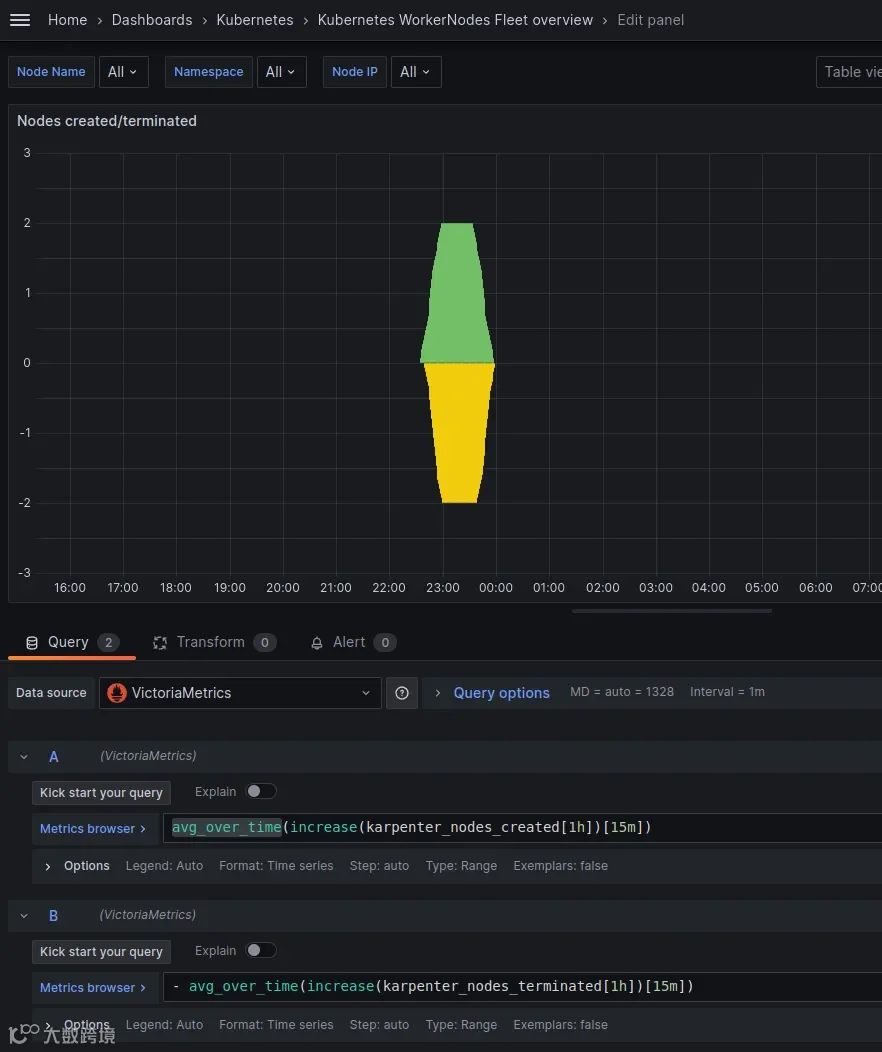

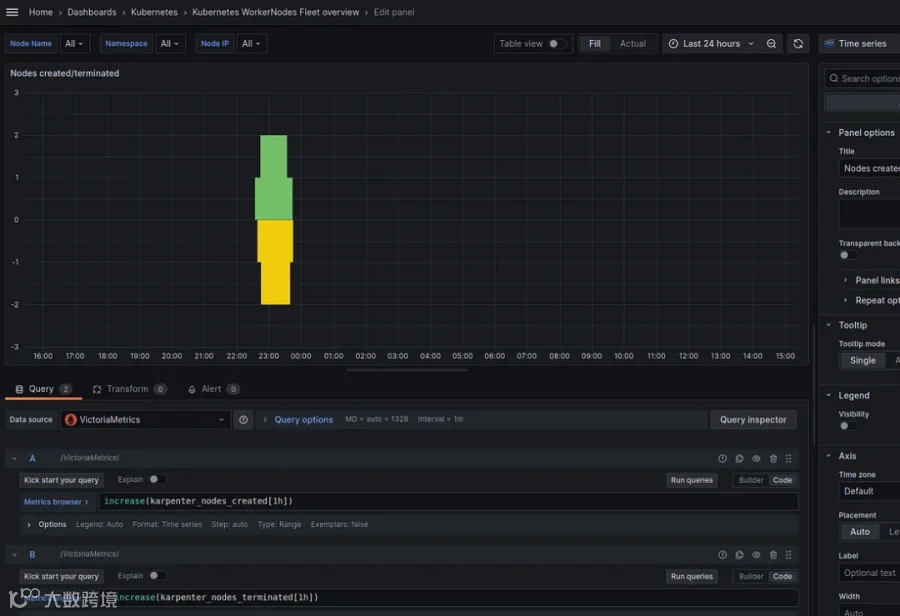

要展示自动伸缩的动态，可以加一个图表，里面放两个查询：

increase(karpenter_nodes_created[1h])

- increase(karpenter_nodes_terminated[1h])

这里，increase() 函数用来查看一个小时内数值变化了多少：

想去掉那些“阶梯状”的突变，可以把结果再套一层 avg_over_time() 函数：

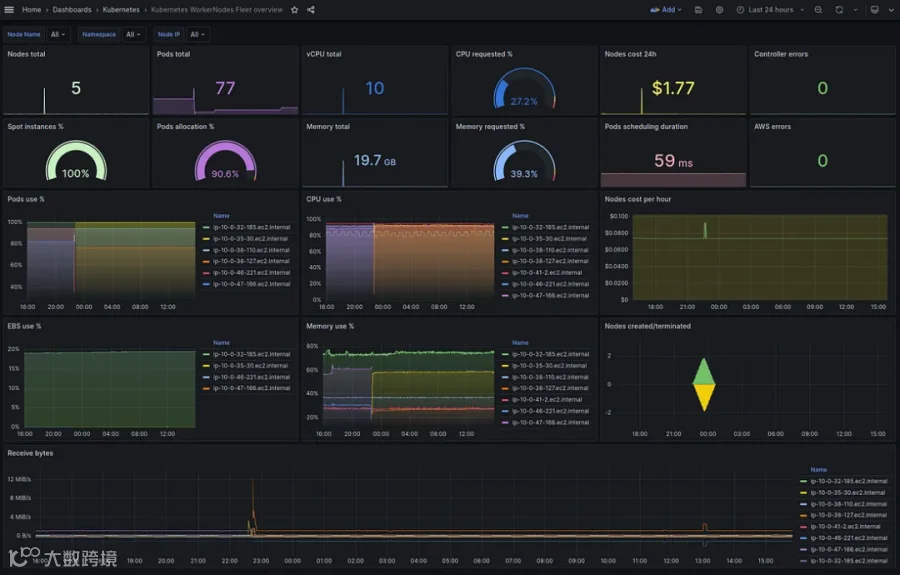

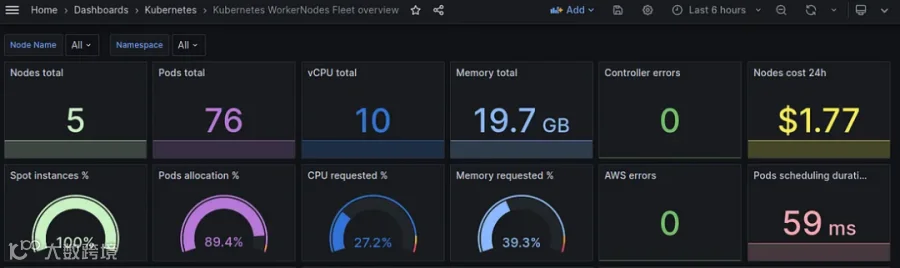

把所有内容整合在一起后，整个面板就长成这样啦：

04/

第四步：配置数据链接

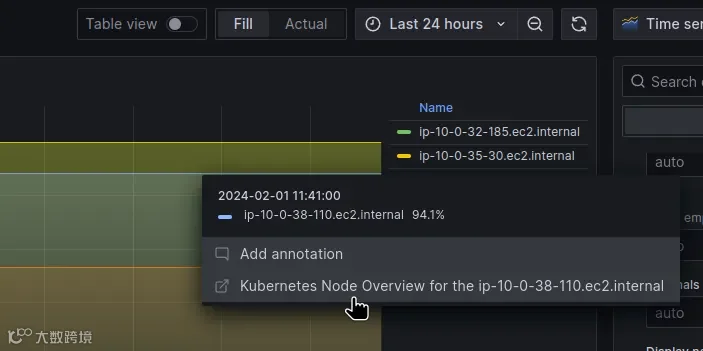

最后一步就是给面板加上数据链接——也就是点某个节点，跳转到另一个专门展示该节点的详情面板。

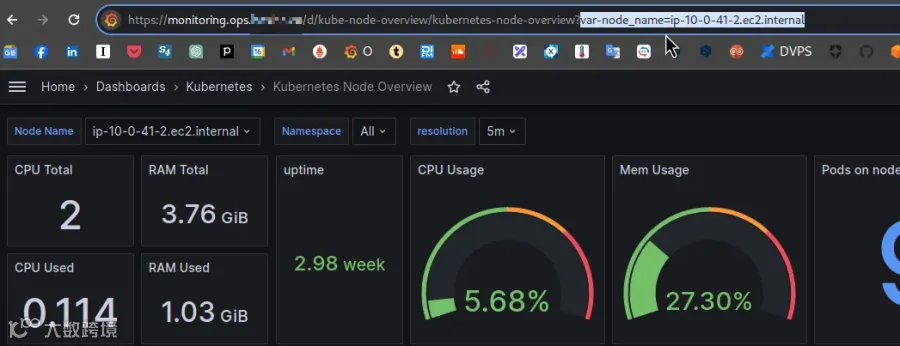

其中，var-node_name=ip-10-0-41-2.ec2.internal 指定了显示节点的数据。

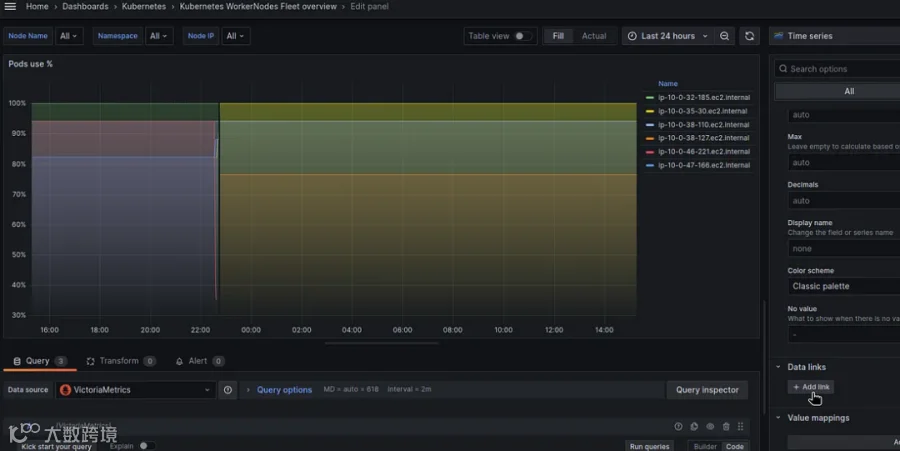

打开面板，找到“Data links”这一栏：

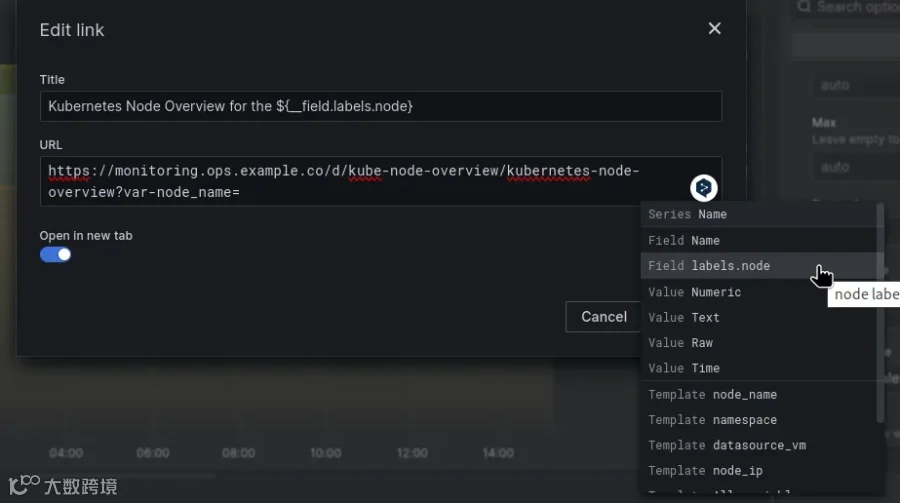

设置名字和链接地址——想看所有可用字段，按下 Ctrl+Space 即可，自动弹出：

__field 会从面板查询结果里的 labels.node 里取值，也就是说它会自动用对应节点的名字替代链接里的变量。

05/

总结

在这篇文章中，我们从监控指标的收集、筛选，到 Grafana 面板的配置，最终构建了一个实用的 Karpenter 可视化监控面板。

这有助于我们实时了解 Kubernetes 以及公有云上资源的实际消耗情况，并提前识别出可能存在的问题，推动资源高效管理。
