遇见，就再不会绝对的分离

滴胶「 水晶 」戒指盒

- 制作视频 -

▼

- 制作初衷 -

▼

第七个年头，左目老师送了我结婚后的第二只对戒

他说7年不痒，送你对戒是想再轮回一遍

回到7年前第一次戴上对戒的那天一样

我们仍旧坚信“生老病死、不离不弃”

今年的对戒浓缩了过往7年属于我们的故事

收到礼物那天，我开始做这款戒指盒

滴胶和木头原本来自“两个世界”

一旦相遇就融为一体再难分离

你即是我，我即是你

这就是我做这款戒指盒的初衷

无论爱着还是爱过

遇见就再不会绝对的分离

这次没有具体制作过程。因为，我在制作的步骤中犯了很多错误，导致成品失败了2个，最终只有一个看上去还可以。

哪怕我分享了很多年关于手工的视频，但是每个领域其实都有很多的不足。我犯的错误，也是很多新手甚至老手，在手工的过程中，或多或少都会出现的。因此相比于制作过程，这次更想要跟大家交流的是：我出了哪些错误，如何避免这些问题的发生。

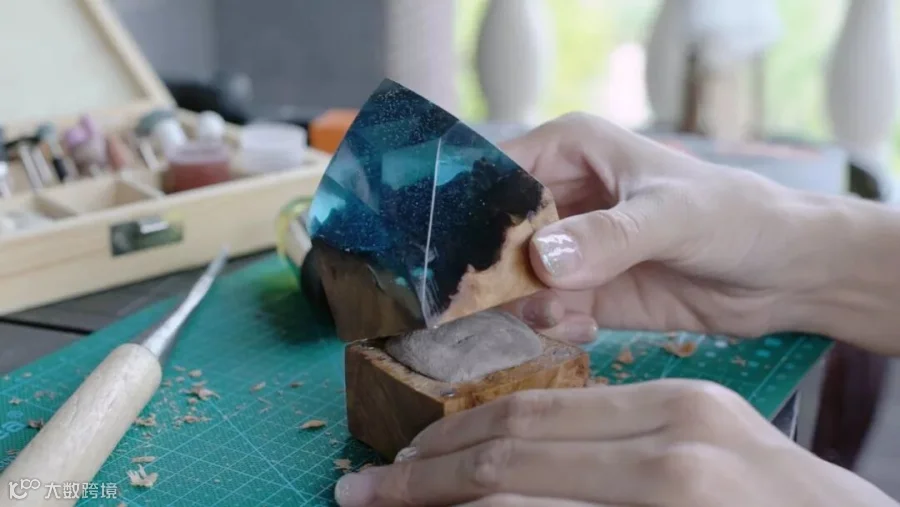

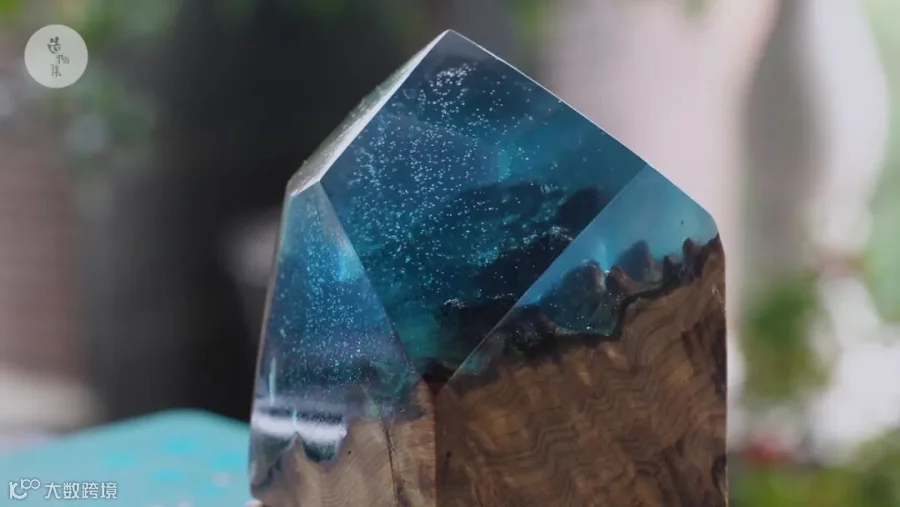

虽然我经常会做滴胶的东西，但是其实在滴胶这个领域里面我还是很“弟弟”的身份，我知道的很多的专业知识其实不如很多的大神多。因此在我的解答过程当中或者制作过程当中，有哪些错误和问题我没有提到，也请各位大神可以在我们的评论里面来指正一下。大家在视频里面看到的其实是我们唯一成功的一个滴胶戒指盒，但是同时我们还作废了2-3个，那这2-3个都是什么样的问题呢？

我给大家看一下图片

▼

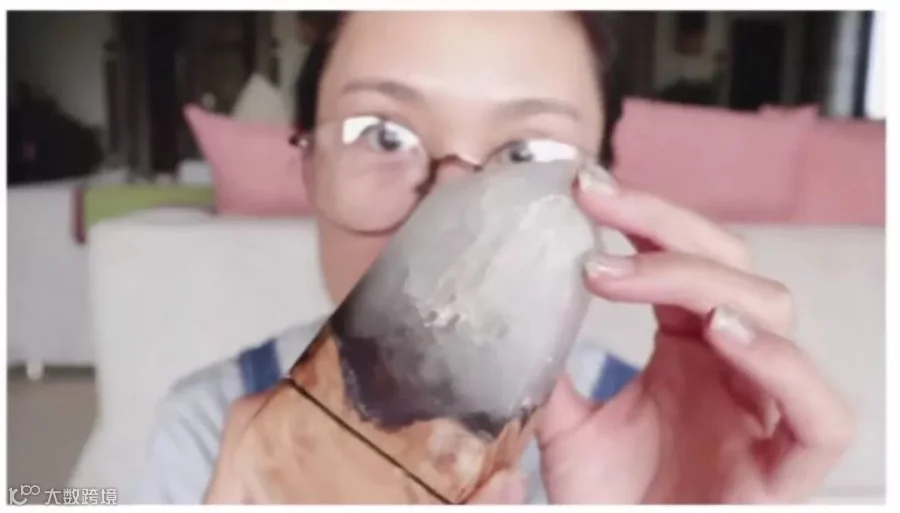

上图中的这个就是我们做失败的其中之一。最主要的问题就是，滴胶的部分起泡非常严重。因此你们可以在这里面看到有大的气泡，还有一些裂开的痕迹。

我自己是从来没有做过这么大面积的一个滴胶的手工，这次应该算是我第一次做这么大面积的，尺寸差不多是十几厘米高，5厘米长宽，在滴胶的部分就有三四百毫升的滴胶需要倒入。

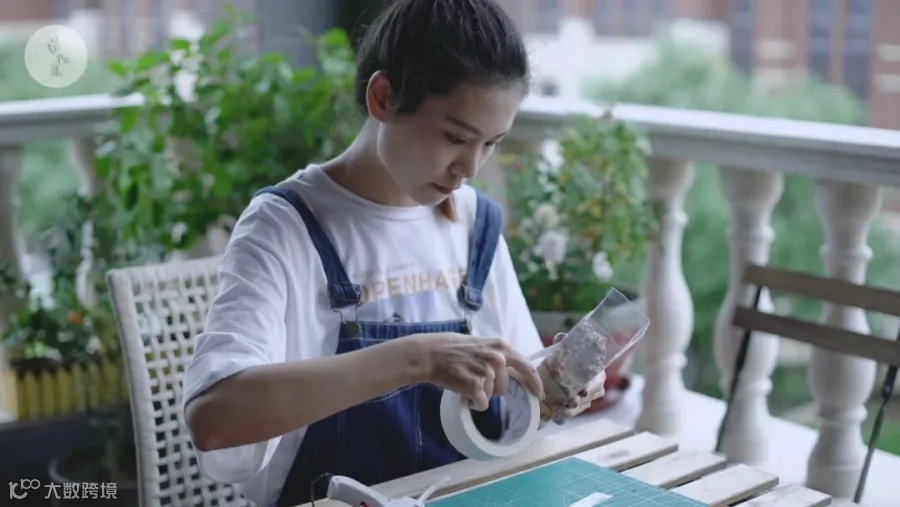

因此在这个滴胶倒入模具的1小时左右，滴胶开始散发大量的热量，并且内部出现像开水沸腾这样的情况出现，同时它散发的热量完全的融化了我的模具，造成滴胶慢慢从模具的边缘渗透出来，模具就开始歪七扭八的变形...

我在制作过程中犯了哪些错误呢？

问题一：我没有精确来称量A胶和B胶，只是仍然按照我之前少计量制作滴胶的经验来大概配比了A\B两种胶。

解决一：在混合A/B胶的时候，一定要根据说明里面的比例来精确搭配（滴胶正确比例：量杯配比：A:B=2.5:1    重量配比：A:B=3:1

问题二：搅拌速度过快，急于快速混合A/B胶

解决二：匀速缓慢搅拌（类似于搅拌咖啡的幅度吧）让A/B胶充分混合

除此之外还有很多我没有总结出来的问题，还有来自平台上的大神们帮我指正了，同步展示给大家，如果你也想在滴胶的领域里打怪升级，也可以去关注他们。

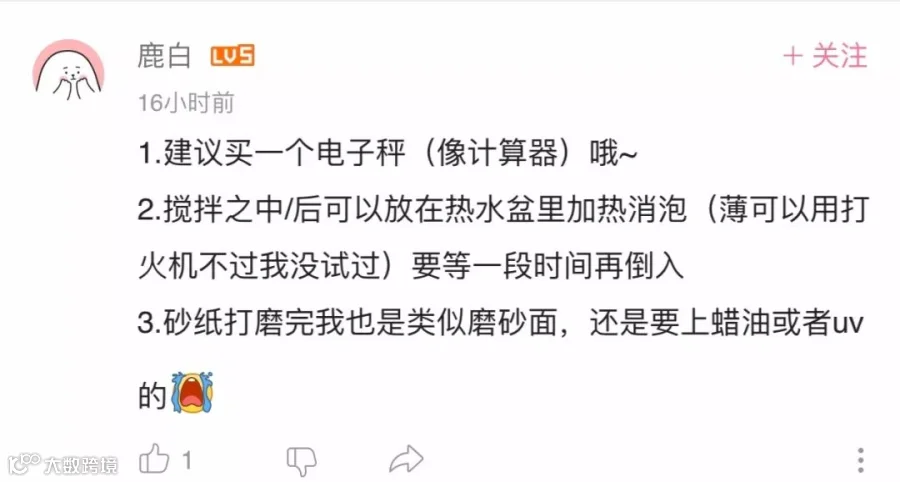

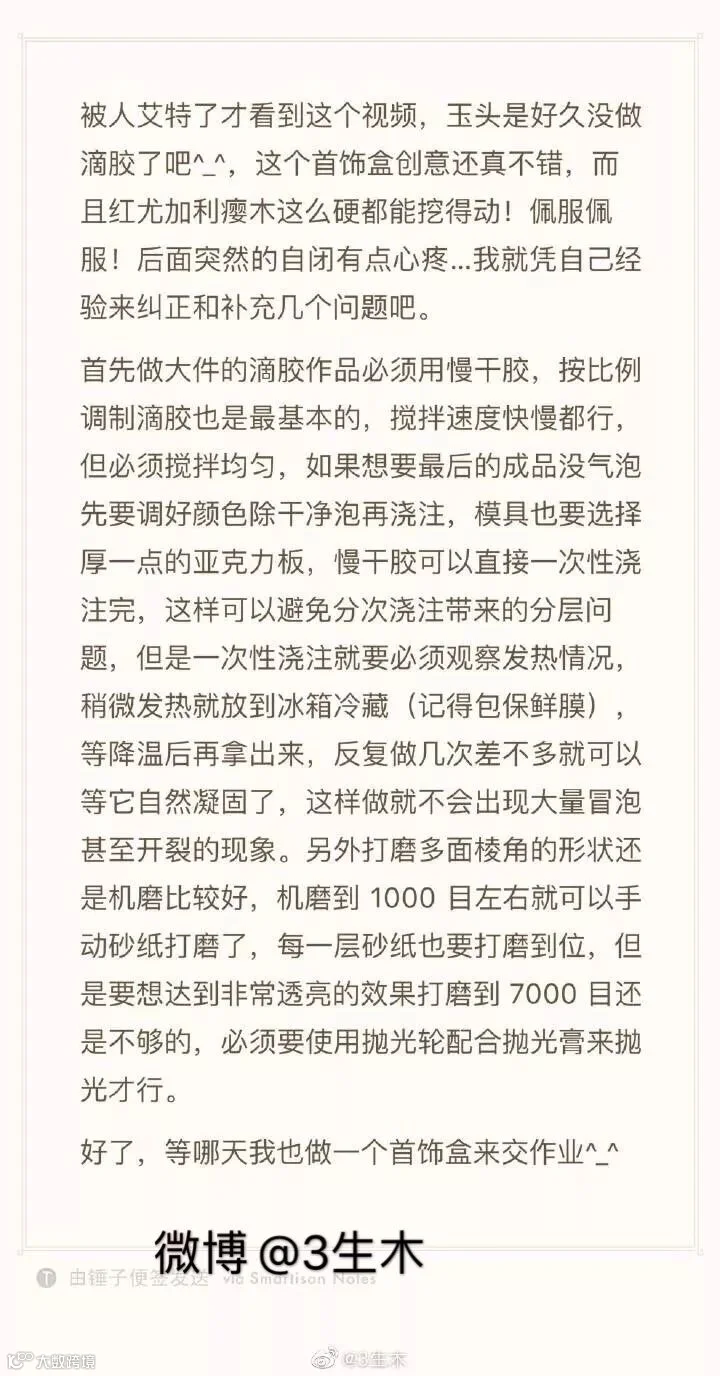

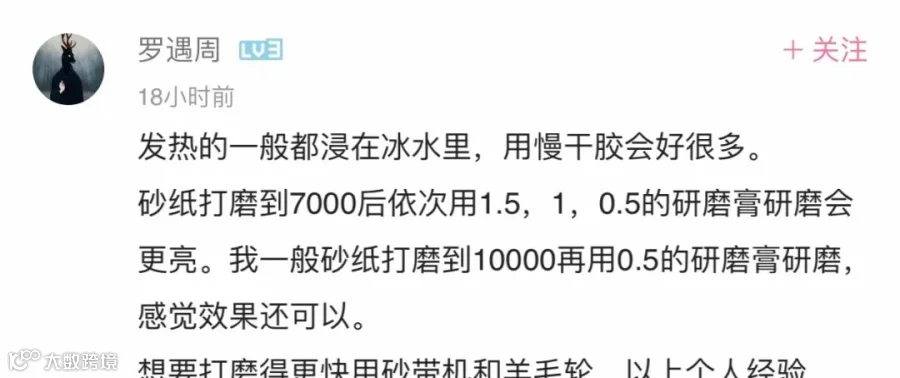

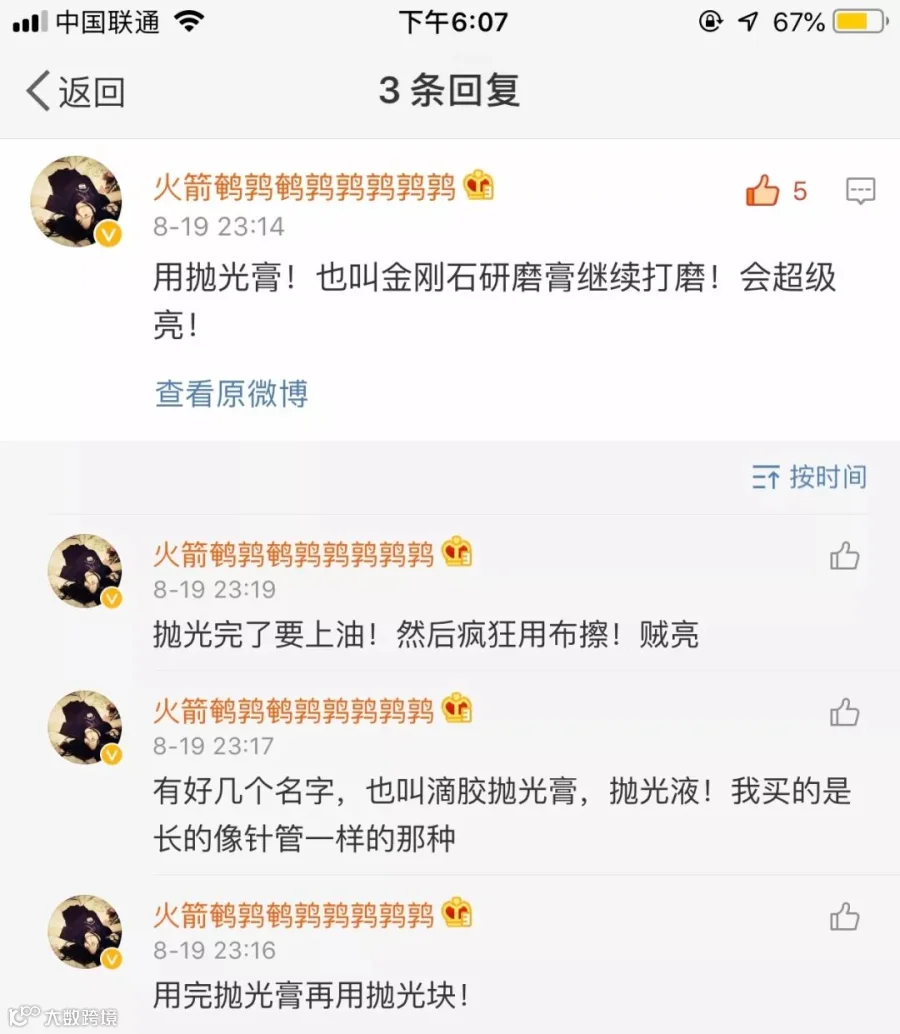

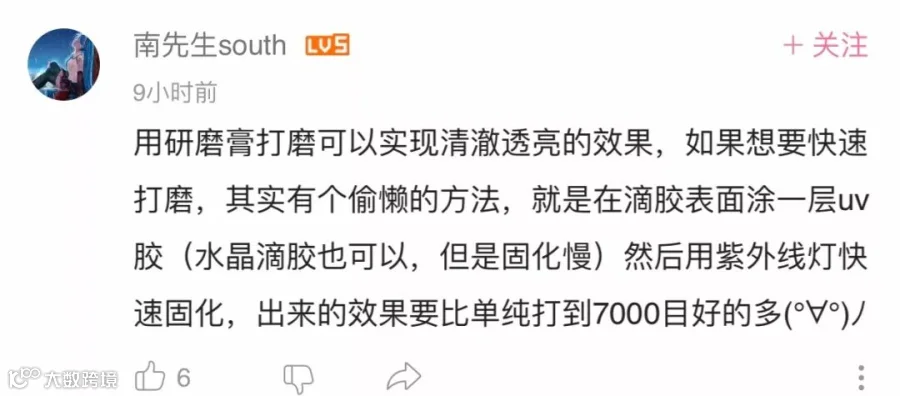

“微博”平台大神们给出的意见

▼

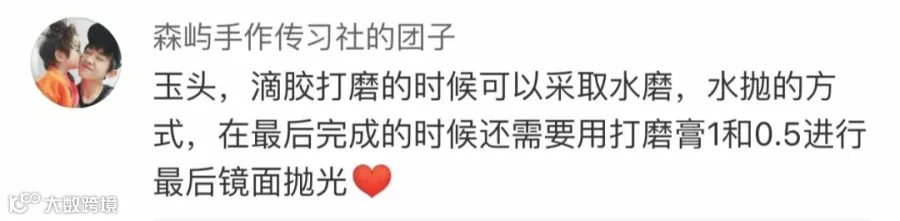

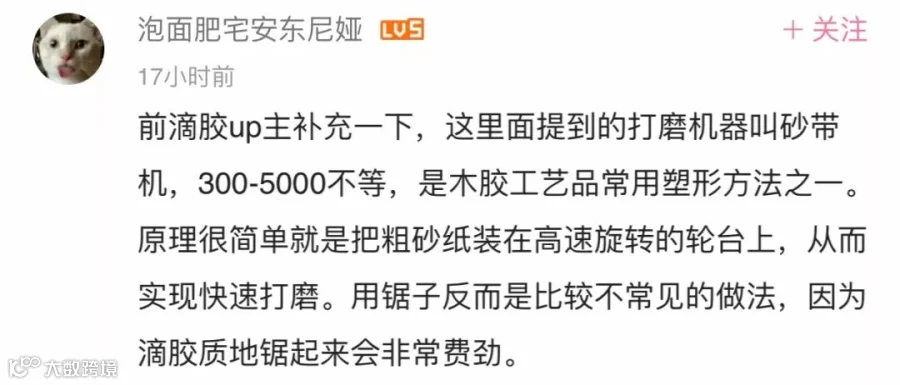

“B站”大神们给出的意见

▼

---

最后：

滴胶领域是个非常神奇的地方

这种材料应用之广完全超过我们的想象

它可以是休闲娱乐的小手工

更可以是能创造出神仙般艺术品的匠人手艺结晶

同时还能是DIY改造家的材料来源

- END -

---

「 往期内容传送门 」

（ 点击观看 ）

▼

- 自制 柠檬雪梨膏 -

- 自制 八珍红颜膏 -

- 家庭版 「两蒸两晒」黑芝麻丸 -
