电缆及附件性能参数类标准（2025）
本文主要介绍了10～500kV电缆及附件的性能参数类相关的国标、行标、企标明细及部分标准差异，共计33项，主要是提供一个“线头”，方便相关电力电缆及通道工程设计、运维、施工等从业人员从网络检索查看引用学习。
因掌握内容有限，必然有所疏漏，如有新增，烦请留言告知补录。
一、电缆及附件性能参数类标准（28项）
1.GB/T 12706.1-2020 《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件 第1部分：额定电压1kV(Um=1.2kV)和3kV(Um=3.6 kV)电缆》
GB/T12706的本部分规定了额定电压1 kV(Um=1.2 kV)和3kV(Um=3.6 kV)挤包绝缘电力电缆的结构、尺寸和试验要求。本部分适用于配电网或工业装置中额定电压1 kV(Um=1.2 kV)和3 kV (Um=3.6 kV)固定安装的挤包绝缘电力电缆。本部分不适用于特殊安装和运行条件的电缆，例如架空线路、采矿工业、核电厂(安全壳内及其附近)以及水下或船舶的电缆。
代替GB/T 12706.1-2008。
2.GB/T 12706.2-2020《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件 第2部分：额定电压6kV(Um=7.2kV)到30kV(Um=36 kV)电缆》
GB/T12706的本部分规定了额定电压6kV到30kV挤包绝缘电力电缆的结构、尺寸和试验要求。本部分适用于配电网或工业装置中固定安装的额定电压6kV到30kV挤包绝缘电力电缆。本部分也适用于纵向阻水结构电缆及其试验。在决定电缆应用时，宜考虑径向进水的可能风险。本部分不适用于特殊安装和运行条件的电缆，例如架空电缆、采矿工业、核电厂(安全壳内及其附近),以及水下或船舶的电缆。
代替GB/T 12706.2-2008。
3.GB/T 12706.3-2020《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件 第3部分：额定电压35kV(Um=40.5kV)电缆》
GB/T 12706的本部分规定了用于配电网或工业装置中，额定电压35 kV固定安装的挤包绝缘电力电缆的结构、尺寸和试验要求。本部分适用于纵向阻水结构电缆及其试验。本部分不适用于特殊安装和运行条件的电缆，例如用于架空电缆、采矿工业、核电厂(安全壳内及其附近)，以及用于水下或船舶的电缆。
代替GB/T 12706.3-2008。
1.GB/T11017.1-2014《额定电压110kV(Um=126kV)交联聚乙烯绝缘电力电缆及其附件第1部分：试验方法和要求》
本标准规定了额定电压110kV(Um=126kV)固定安装的交联聚乙烯绝缘电力电缆系统、电缆本体及其附件本体的试验方法和要求。

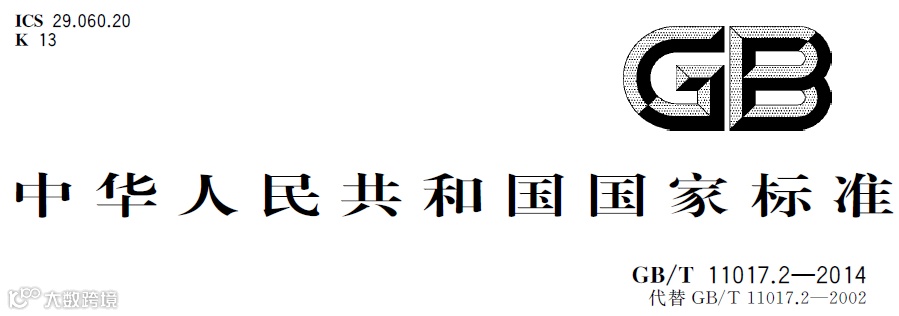

2.GB/T11017.2-2014《额定电压110kV(Um=126kV)交联聚乙烯绝缘电力电缆及其附件第2部分：电缆》
本标准规定了规定了额定电压110kV(Um=126kV)铜芯、铝芯交联聚乙烯绝缘电力电缆的基本结构、型号命名、技术要求、试验及验收规则、包装、运输及贮存。
3.GB/T11017.3-2014《额定电压110kV(Um=126kV)交联聚乙烯绝缘电力电缆及其附件第3部分：电缆附件》
本标准规定了额定电压110kV(Um=126kV)交联聚乙烯绝缘电力电缆附件的基本结构、型号命名、技术要求、试验和验收规则、包装、运输及贮存。
本部分适用于一般安装条件下符合GB/T 11017.1-2014规定的额定电压110kV(Um =126kV)交联聚乙烯绝缘电力电缆使用的户外终端、GIS终端、油浸(变压器)终端、直通接头及绝缘接头。不适用于包带绝缘的接头、用于连接交联聚乙烯绝缘电缆和纸绝缘电缆的过渡接头以及可分离式电缆终端。
4.GB/T 11017.1-2024《额定电压66 kV(Um=72.5 kV)和110 kV(Um=126 kV)交联聚乙烯绝缘电力电缆及其附件 第1部分:试验方法和要求》
本文件描述了额定电压66kV和110kV固定安装的交联聚乙烯绝缘电力电缆系统、电缆本体及其附件本体的试验方法并规定了相应的要求。本文件适用于通常安装和运行条件下使用的电缆及其附件的试验，但不适用于特殊条件下使用的电缆及其附件的试验，如海底电缆以及连接交联聚乙烯绝缘电缆和纸绝缘电缆的过渡接头。
本标准代替GB/T 11017.1-2014。
5.GB/T 11017.2-2024《额定电压66 kV(Um=72.5 kV)和110 kV(Um=126 kV)交联聚乙烯绝缘电力电缆及其附件 第2部分:电缆》
本文件规定了额定电压66kV和110kV铜芯、铝芯交联聚乙烯绝缘电力电缆的基本结构、型号命名、技术要求、试验及验收规则、包装、运输及贮存。本文件适用于通常敷设和运行条件下额定电压66kV和110kV单芯电力电缆的设计、制造和检验。
本标准代替GB/T 11017.2-2014。
6.GB/T 11017.3-2024《额定电压66 kV(Um=72.5 kV)和110 kV(Um=126 kV)交联聚乙烯绝缘电力电缆及其附件 第3部分:电缆附件》
本本文件规定了额定电压66kV和110kV交联聚乙烯绝缘电力电缆附件的使用条件、产品命名、技术要求、试验和验收规则、包装、运输及贮存。本文件适用于一般安装条件下额定电压66kV和110kV交联聚乙烯绝缘电力电缆使用的户外终端、GIS终端、油浸(变压器)终端、直通接头和绝缘接头。
本标准代替GB/T 11017.3-2014。
7.GB/T18890.1-2015《额定电压220kV(Um=252kV)交联聚乙烯绝缘电力电缆及其附件第1部分：试验方法和要求》
本标准规定了额定电压220kV(Um=252kV)固定安装的交联聚乙烯绝缘电力电缆系统、电缆本体及其附件本体的试验方法和要求。
本部分适用于通常安装和运行条件下使用的单芯电缆及其附件，但不适用于特殊条件下使用的电缆及其附件，如海底电缆。
8.GB/T18890.2-2015《额定电压220kV(Um=252kV)交联聚乙烯绝缘电力电缆及其附件第2部分：电缆》
本标推规定了固定安装的额定电压220kV(Um =252kV)交联聚乙烯绝缘电力电缆型号命名、技术要求、试验及验收规则、包装、运输及贮存。
本部分适用于通常安装和运行条件下使用的单芯电缆，但不适用于特殊条件下使用的电缆，如海底电缆。
9.GB/T18890.3-2015《额定电压220kV(Um=252kV)交联聚乙烯绝缘电力电缆及其附件第3部分：电缆附件》
规定了额定电压220kV(Um=252kV)交联聚乙烯绝缘电力电缆附件的基本结构、型号命名、技术要求、试验和验收规则、包装、运输及贮存。
本部分适用于一般安装条件下符合GB/T 18890.1-2015规定的额定电压220kV(Um =252kV)交联聚乙烯绝缘电力电缆使用的户外终端、GIS终端、油浸(变压器)终端、直通接头及绝缘接头。
本部分不适用于包带绝缘的接头、用于连接交联聚乙烯绝缘电缆和纸绝缘电缆的过渡接头以及可分离式电缆终端。
10.GB/T22078.1-2008《额定电压500kV(Um=550kV)交联聚乙烯绝缘电力电缆及其附件第1部分：额定电压500kV(Um=550kV)交联聚乙烯绝缘电力电缆及其附件试验方法和要求》
本标准规定了额定电压500kV(Um=550kV)固定安装的交联聚乙烯绝缘电缆系统、电缆及其附件的试验方法和要求。
适用于通常安装和运行条件下的单芯电缆及其附件，而不适用于特种电缆及其附件，诸如海底电缆。
11.GB/T22078.2-2008《额定电压500kV(Um=550kV)交联聚乙烯绝缘电力电缆及其附件第2部分：额定电压500kV(Um=550kV)交联聚乙烯绝缘电力电缆》
本标准规定了固定安装的额定电压500kV(Um=550kV)交联聚乙烯绝缘电力电缆的型号、材料、技术要求、试验、验收规则、包装和贮运。
适用于通常安装和运行条件下的单芯电缆，但不适用于如海底电缆等特殊用途电缆。
12.GB/T22078.3-2008《额定电压500kV(Um=550kV)交联聚乙烯绝缘电力电缆及其附件第3部分：额定电压500kV(Um=550kV)交联聚乙烯绝缘电力电缆附件》
本标准规定了额定电压500kV交联聚乙烯绝缘电力电缆附件的基本结构、型号、技术要求、验收规则、包装、运输和贮存。
本部分适用于额定电压500kV交联聚乙烯绝缘电力电缆的户外终端、气体绝缘终端（GIS终端）、油浸终端、复合终端、直通接头和绝缘接头。
13.GB/T9326.1-2008《交流500kV及以下纸或聚丙烯复合纸绝缘金属套充油电缆及附件第1部分：试验》
本标准规定了交流500kV及以下纸或聚丙烯复合纸绝缘金属套充油电缆及附件的电力电缆系统的试验方法和要求。
14.GB/T9326.2-2008《交流500kV及以下纸或聚丙烯复合纸绝缘金属套充油电缆及附件第2部分：交流500kV及以下纸绝缘铅套充油电缆》
本标准规定了固定安装的交流500kV及以下纸或聚丙烯复合纸绝缘金属套充油电缆的型号、材料、技术要求、试验、验收规则、包装和贮运。
15.GB/T9326.3-2008《交流500kV及以下纸或聚丙烯复合纸绝缘金属套充油电缆及附件第3部分：终端》
本标准规定了固定安装的交流500kV及以下纸或聚丙烯复合纸绝缘金属套充油电缆终端的型号、材料、技术要求、试验、验收规则、包装和贮运。
16.GB/T9326.4-2008《交流500kV及以下纸或聚丙烯复合纸绝缘金属套充油电缆及附件第4部分：接头》
本标准规定了固定安装的交流500kV及以下纸或聚丙烯复合纸绝缘金属套充油电缆接头的型号、材料、技术要求、试验、验收规则、包装和贮运。
17.GB/T9326.5-2008《交流500kV及以下纸或聚丙烯复合纸绝缘金属套充油电缆及附件第5部分：压力供油箱》
本标准规定了固定安装的交流500kV及以下纸或聚丙烯复合纸绝缘金属套充油电缆压力供油箱的型号、材料、技术要求、试验、验收规则、包装和贮运。
18.GB/T 32346.1-2015《额定电压220kV(Um=252kV)交联聚乙烯绝缘大长度交流海底电缆及附件 第1部分：试验方法和要求》
GB/T 32346的本部分规定了额定电压220kV(U„=252 kV)交联聚乙烯绝缘大长度交流海底电缆及其附件的试验方法和要求。
注:符合本部分规定并按本部分试验方法和要求检验合格的大长度海底电缆及附件的认可范围可以覆盖相对于3.7大长度定义长度较短的海底电缆，
本部分适用于安装在海底的220kV单芯和三芯交联聚乙烯绝缘海底电缆和光纤复合交联聚乙烯绝缘海底电缆;也适用于工厂接头(软接头)、修理接头、海底电缆与陆上电缆间过渡接头和终端等海底电缆附件。
本部分不适用于特殊应用场合如海上浮动平台的动态电缆的试验。这种动态电缆受到另一种机械应力,因此不包括在本部分适用范围以内。
19.GB/T 32346.2-2015《额定电压220kV(Um=252kV)交联聚乙烯绝缘大长度交流海底电缆及附件 第2部分：大长度交流海底电缆》
GB/T 32346的本部分规定了额定电压220 kV(Um=252 kV)交联聚乙烯绝缘大长度交流海底电缆(以下海底电缆均指交流海底电缆)的型号、材料、技术要求、试验、验收规则、装船和贮运。
本部分适用于在海底敷设和运行条件下使用的额定电压220 kV(U_=252 kV)单芯、三芯交联聚乙烯绝缘和光纤复合交联聚乙烯绝缘大长度海底电缆。注:符合本部分规定并按本部分试验方法和要求检验合格的大长度海底电缆及附件的认可范围可以覆盖相对于GB/T 32346.1-2015中3.7大长度定义长度较短的海底电缆。
本部分不适用于海上浮动平台等使用的动态电缆。
20.GB/T 32346.3-2015《额定电压220kV(Um=252kV)交联聚乙烯绝缘大长度交流海底电缆及附件 第3部分：海底电缆附件》
GB/T 32346 的本部分规定了额定电压220 kV(U„=252 kV)交联聚乙烯绝缘大长度交流海底电缆附件的基本结构、型号命名、技术要求、验收规则、包装、运输及贮存。
本部分适用于额定电压220 kV(U„=252 kV)交联聚乙烯绝缘大长度交流海底电缆的工厂接头(软接头)、修理接头、海底电缆与陆上电缆间过渡接头和户外终端、GIS终端。
18.JB/T11167.1-2011《额定电压10kV（Um=12kV）至110kV（Um=126kV）交联聚乙烯绝缘大长度交流海底电缆及附件第1部分：试验方法和要求》
本标推适用于额定电压10kV(Um=12kV)至110kV(Um=126kV)交联聚乙烯绝缘大长度交流海底电缆及附件的型式试验/出厂试验项目及要求等。
19.JB/T11167.2—2011《额定电压10kV（Um=12kV）至110kV（Um=126kV）交联聚乙烯绝缘大长度交流海底电缆及附件第2部分：额定电压10kV（Um=12kV）至110kV（Um=126kV）交联聚乙烯绝缘大长度交流海底电缆》
本标准适用于额定电压10kV(Um=12kV)至110kV(Um=126kV)交联聚乙烯绝缘大长度交流海底电缆本体的额定参数值、设计与结构。
20.JB/T11167.3-2011《额定电压10kV（Um=12kV）至110kV（Um=126kV）交联聚乙烯绝缘大长度交流海底电缆及附件第3部分：额定电压10kV（Um=12kV）至110kV（Um=126kV）交联聚乙烯绝缘大长度交流海底电缆附件》
本标准适用于额定电压10kV（Um=12kV）至110kV（Um=126kV）交联聚乙烯绝缘大长度交流海底电缆附件设备额定参数值、设计与结构。没有相应的标准时，本标准可以整体或部分适用。
本本标准规定了额定电压110kV (Um=126kV)交联聚乙烯轻型绝缘电力电缆及附件的基本结构、型号命名、技术要求、试验及验收规则、包装、运输及贮存。
本标准适用于通常安装和运行条件下使用的单芯电力电缆，但不适用于特殊条件下使用的电缆，如海底电缆:适用于额定电压110kV (Um=126kV)交联聚乙烯轻型绝缘电力电缆的户外终端、GIS终端、油浸终端、直通接头及绝缘接头，但不适用于包带绝缘的接头、连接交联聚乙烯绝缘电缆和纸绝缘电缆的过渡接头以及可分离式电缆终端。
22.DL/T 2060-2019《额定电压500 kV（Um=550 kV）交联聚乙烯绝缘大长度交流海底电缆及附件》
本标准规定了额定电压500kV(Um=550kV)交联聚乙烯绝缘大长度交流海底电缆及附件的额定电压和运行条件，型号、规格和标志，材料及技术要求，试验，验收，以及包装、运输和储存等。本标准适用于敷设在海底的500kV单芯交联聚乙烯绝缘海底电缆及其附件。
23.DL/T 2630-2023《电力电缆线路用接地箱技术规范》
本文件规定了电力电缆线路中使用的护层过电压限制器、普通接地箱和智能接地箱等产品的使用特性、技术要求、试验方法、检验规则、安装后试验，以及包装、随机文件、运输和储存。 本文件适用于额定电压35kV 及以上单芯电力电缆线路用接地箱。
24.T/CEEIA 591-2022《额定电压6kV(Um=7.2kV)到35kV(Um=40.5kV) 热塑性聚丙烯绝缘电力电缆》
本本文件规定了额定电压6 kV(U m=7.2 kV)到 35 kV(U m=40.5kV)热塑性聚丙烯绝缘电力电缆的电压标示和材料、产品型号和表示方法、产品结构、尺寸和试验要求、验收规则、交货长度、成品电缆的标志、产品包装、运输和贮存。
本文件适用于配电网或工业装置中固定安装的额定电压6 kV(U m=7.2 kV)到 35 kV(U m=40.5 kV)挤包热塑性聚丙烯绝缘电力电缆。本文件也适用于纵向阻水结构电缆及其试验。
23.Q/GDW371-2009《10(6)kV～500kV电缆技术标准》
本标准规定了额定电压10（6）kV～500kV电缆线路规划、设计、建设、改造、运输保管、敷设安装、交接验收和供货商运行业绩要求等内容。
25.Q/GDW 10371-2024《6kV～500kV电缆技术及应用规范》
本文件规定了6kV～500kV电缆技术要求、附件及附属设备技术要求、电缆线路设计选型技术要求、电缆线路敷设安装技术要求内容。
本文件适用于通常条件下敷设和运行的电缆线路，但不适用于海底电缆等特殊用途的电缆线路。本标准代替Q/GDW 371-2009。
26.Q/GDW 12432-2024《1kV～35kV电力电缆及其附件技术规范》
本文件规定了额定电压1kV～35kV铜芯、铝合金芯及铝芯挤包绝缘交流电力电缆及附件的符号、型号规格、技术要求、试验要求及包装、运输及贮存的技术要求。
本文件适用于配电网中固定安装的额定电压1kV～35kV挤包绝缘交流电力电缆及附件，但不适用于如海底电缆等特殊用途的电缆及附件。
27.Q/GDW 12302-2024《66kV～500kV电力电缆及其附件技术规范》
28.Q/GDW 12308-2024《高压电缆缓冲层技术规范》
本文件规定了110(66)kV及以上交联聚乙烯绝缘电力电缆缓冲层的命名、结构要求、技术要求、试验方法、检验要求、包装、运输、贮存。
二、标准差异化执行意见
1.各标准对绝缘最小厚度和偏心度的规定有差异。
GB/T11017.1-2014《额定电压110kV交联聚乙烯绝缘电力电缆及其附件第1部分：试验方法和要求》中10.6.2条，对绝缘的要求，“任一点最小测量厚度应不小于标称厚度的90%，偏心度不应大于10%。”
GB/T18890.1-2015《额定电压220kV(Um=252kV)交联聚乙烯绝缘电力电缆及其附件第1部分：额定电压220kV(Um=252kV)交联聚乙烯绝缘电力电缆的电力电缆系统试验方法和要求》中10.6.2条，对绝缘的要求，“最小测量厚度应不小于标称厚度的90%，绝缘偏心度应不大于8%。”
GB/T22078.1-2008《额定电压500kV(Um=550kV)交联聚乙烯绝缘电力电缆及其附件第1部分：额定电压500kV(Um=550kV)交联聚乙烯绝缘电力电缆及其附件试验方法和要求》中10.6.2条，对绝缘的要求，“最小测量厚度应不小于标称厚度的90%，绝缘偏心度应不大于8%。”
建议执行Q/GDW371-2009《10(6)kV～500kV电缆技术标准》中4.2.2.3条，66～500kV电缆最小测量厚度应不小于标称厚度的95%，绝缘偏心度应≤6%(66～220kV)、≤5%(330～500kV)。
原因分析：Q/GDW371-2009《10(6)kV～500kV电缆技术标准》中对电缆绝缘最小厚度和偏心度的要求高于现行国家标准的要求，建议采用Q/GDW371。
2.各标准对电缆绝缘料的规定有差异。
从GB/T 11017.2-2014《额定电压110kV交联聚乙烯绝缘电力电缆及其附件第2部分：额定电压110kV交联聚乙烯绝缘电力电缆》、GB/T18890.2-2015《额定电压220kV(Um=252kV)交联聚乙烯绝缘电力电缆及其附件第2部分：额定电压220kV(Um=252kV交联聚乙烯绝缘电力电缆》、GB/T22078.2-2008《额定电压500kV(Um=550kV)交联聚乙烯绝缘电力电缆及其附件第2部分：额定电压500kV(Um=550kV)交联聚乙烯绝缘电力电缆》看，现有的国家标准规定只对220kV及以上电缆采用超净可交联聚乙烯料。
建议执行Q/GDW371-2009《10(6)kV～500kV电缆技术标准》对电缆所采用的绝缘料进行的规定：66kV及以上的电缆应采用超净可交联聚乙烯料。
原因分析：随着技术的进步，以及国产绝缘料的发展，超净绝缘料与非超净绝缘料的界线逐渐模糊，但是国内绝缘料的制造与国际上仍然存在较大的差距，并不适用于66kV及以上电压等级电缆的生产。
3.各标准对电缆隧（沟）道防火墙间隔距离的规定有差异。
GB/T 50217-2018《电力工程电缆设计标准》和DL/T 5221-2016《城市电力电缆线路设计技术规定》，两部标准对电缆隧（沟）道防火墙间隔距离的规定有差异。建议按GB/T50217-2018《电力工程电缆设计标准》的规定执行。电缆沟、电缆桥架、电缆隧道、竖井内防火墙、防火隔板的间隔参照DL/T 5221-2016《城市电力电缆线路设计技术规定》的标准执行。
原因分析：GB/T 50217-2018《电力工程电缆设计标准》规定在隧道或重要回路的电缆沟中四种宜设置防火墙的情况，规定更全面，而DL/T 5221-2016《城市电力电缆线路设计技术规定》对电缆沟、电缆桥架和电缆隧道中防火墙的设置给出了具体的间隔要求。
参考文献：
1.电网设备技术标准执行指导意见输电分册（2019版）.国家电网有限公司编.北京：中国电力出版社.2020.3
