一、背景介绍：
使用ABAQUS进行压裂仿真时，经常会采用XFEM和Cohesive单元两种方法，在输出结果时，我们可以获得裂缝宽度PFOPEN和PFOPENXFEM，这两个参数是程序计算得到的裂缝宽度，但观察数据以后会发现，得到的破裂单元的裂缝宽度数值永远是大于0.002，这是由于这两种方法均默认裂缝初始宽度宽度为0.002，只要单元的损伤值达到1，那么裂缝宽度就为0.002，单元内部将会有液体流入；但很多情况下，这个默认数值太大了，比如真实裂缝宽度本来只有0.0002，还少一个数量级，那么根本无法体现出裂缝宽度的变化和影响，因为abaqus内置的缝隙流模型中，裂缝宽度d会极大影响流体阻力，如果我们不允许0.002和0.0002之间的这种误差，这就要求我们对默认数值进行修改。
二、帮助文档中相关介绍：

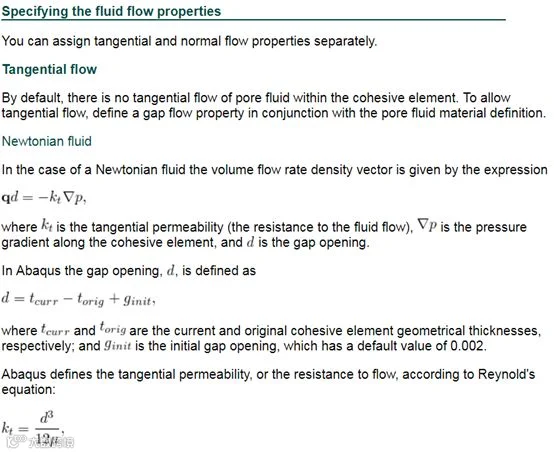

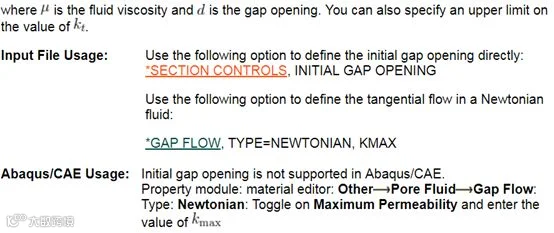

Cohesive：《Abaqus Analysis User's Guide》32.5.7 Defining the constitutive response of fluid within the cohesive element gap中这样描述：

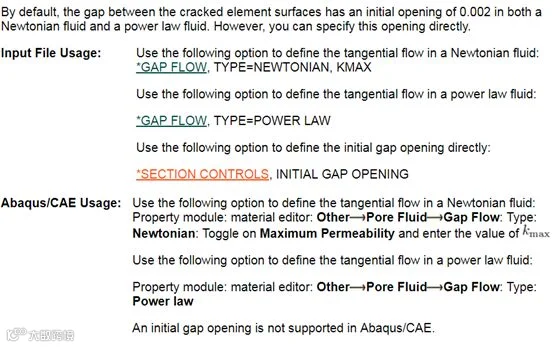

XFEM：《Abaqus Analysis User's Guide》10.7.1 Modeling discontinuities as an enriched feature using the extended finite element中也是这样描述：
三、修改方法：
两种方法都可以通过*Section Controls, initial gap opening 进行定义，但这种方法目前不支持CAE定义，只能修改INP文件，方法如下：
将能正常运行的job模型生成INP文件：JOB模块->菜单Job->Write Input->JobName；
在工作目录下找到JobName.inp，打开。
找到“*End Assembly”行，在其后，另起一行，增加如下关键字：*Section Controls, NAME=EC-1, initial gap opening=0.00002
XFEM方法时，找到裂缝扩展区域Solid Section 定义行，在该行末尾添加：“,CONTROLS=EC-1”；
Cohesive方法时，找到Cohesive单元的Cohesive Section 定义行，在该行末尾添加：“,CONTROLS=EC-1”；
修改完成，重命名JOB文件为JobName-M.inp，提交运算：Job->Create…，Source为Inp File，然后选择新的任务文件，提交计算。

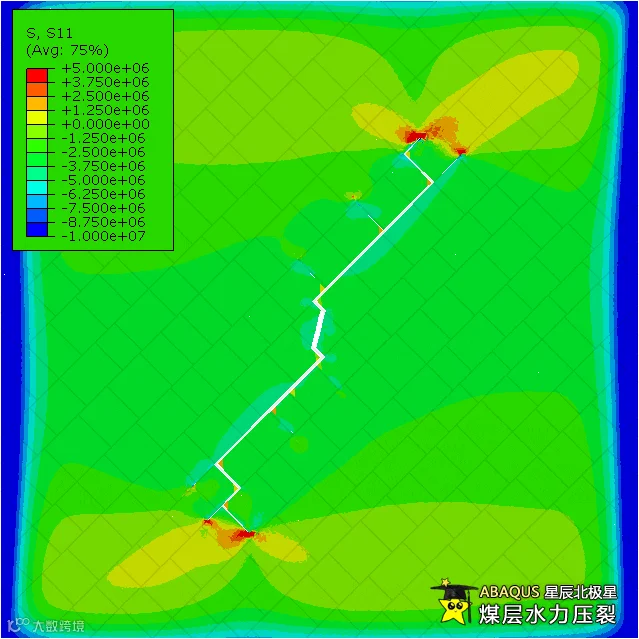

水力压裂仿真是一个复杂的几何、材料非线性的渗流-应力耦合分析类型，涉及丰富的力学知识，同时还需具备一定的压裂施工经验，才能在仿真分析中挖掘、摸索规律，验证或支持我们的想法。
