一、产品论述
本视频处理器是专门为LED大屏幕量身打造的全彩LED视频处理器，充分考虑了该应用场合特别是租赁演出等的各种需求，以聚集成的架构完成更强大的功能。输入接口支持DVI、HDMI、VGA、CVBS、YPbPr等常用接口，单路输出分辨率可达1920x1200，非标准输出分辨率最大可达3840×660，最大输出7680x660，并支持画中画，淡入淡出、无缝切换、图像色彩调节等，是一款性价比相当高的视频处理器。

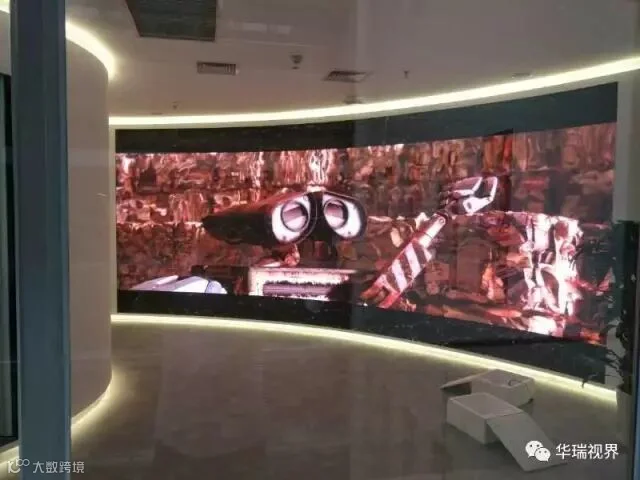

高度集成的系统架构，卓越的图像处理性能、高度可靠性使本视频处理器成为全彩LED显示屏处理系统的上佳选择。广泛应用于电视演播中心、户外广告展播、监控安防、展览展示、舞台娱乐等多种场合。
二、产品特点
1.支持单机独立操作，设备标配LCD显示，旋钮与数字键的设计令设备使用更加方便快捷；
2.支持画面大小任意缩放，画面位置任意显示；
3.支持亮度、对比度调节，增强图像显示效果；
4.支持淡入淡出特效实现完美切换，无画面撕裂，无黑屏；
5.支持运动补偿，画面不出现拖尾；
6.支持模拟降噪处理，降低模拟视频噪音；
7.支持上位机软件控制，实现对窗口的实时控制；
8.支持6路高标清视频信号输入，2路视频输出；
9.支持高清输入，最大1920x1080输入分辨率；
10.支持键盘锁定功能，防止现场调试后误操作；
11.支持32种场景模式的保存与调用，简化用户设置操作；
12.支持导航快捷设置，无需培训即可轻松设置；
13. 1.5U国际标准高度，便于携带安装；
三、技术参数
输入信号指标 |
|||
输入数量 /类型 |
1×Video |
||
视频制式 |
PAL/NTSC |
||
VGA格式 |
PC（VESA标准） |
≤1920×1080p@60Hz |
|
VGA幅度阻抗 |
R、G、B=0.7V（p_p）/75Ω |
||
Ypbpr格式 |
SD/HD（CEA-861） |
≤1920×1080p@60Hz |
|
Ypbpr幅度阻抗 |
Y=1V（p_p）/75Ω |
||
|
PC（VESA标准） |
≤1920×1200@60Hz |
|
HDMI1.3（CEA-861） |
|||
|
PC（VESA标准） |
|
|
HDMI1.3（CEA-861） |
|||
输出信号指标 |
|||
数量/类型 |
2×DVI |
||
VGA/DVI格式 |
1024X768; 1280X720; 1280X768; 1280X800; 1280X960; 1280X1024; 1360X768; |
1366X768; 1400X1050; 1440X900; 1600X900; 1680X1050; 1920X1080; 1920X1200; |
|
自定义分辨率 |
宽度≤ 3840 高度≤ 3840（240 万像素点内） |
||
其它 |
|||
画面数量 |
2 |
||
控制端口 |
RS232/网口 |
||
输入电压 |
100-240VAC 50/60Hz |
||
整机最大功耗 |
≤20W |
||
环境温度 |
0°C~55°C |
||
环境湿度 |
0%~95% |
||
电源 |
85-264V 2A IEC-3电源接口 |
||
尺寸 |
（长）432mm×( 宽 )246mm×( 高 )66.6mm |
||
重量 |
3.5KG |
||
产品质保 |
1年有限质保 |
||
