艾伟达科技有限公司成立于2024年，是一家致力于解决欧美卡脖子最致命的一环数字芯片设计自动化前端逻辑综合及全流程工具软件的研发、销售和技术服务的高科技公司。
艾伟达科技坐落于美丽的浙江杭州，创始团队由来自美国硅谷的顶尖 EDA 和 IC 设计精英所组成。公司核心领导拥有30多年技术经验，曾就职于Synopsys、Cadence等国际领先的EDA公司，主导开发了包括Cadence Inovus在内的多款数字EDA工具。
艾伟达科技有限公司是一家具有世界先进研发水平的商用 EDA 软件公司，也是目前中国可与欧美 EDA 三巨头直接对标的可填补国内最关键技术空白的新一代 EDA 软件公司之一。
艾伟达科技有限公司以数字设计前端为突破口，融合新一代 EDA 核心算法、机器学习与云计算等前沿科技，经过多年的技术积累和打磨，推出自主研发的数字芯片设计逻辑综合系统，RTL 布局规划系统，并积极推动全套数字设计全流程系统开发和 IP 及设计服务。
公司优势：

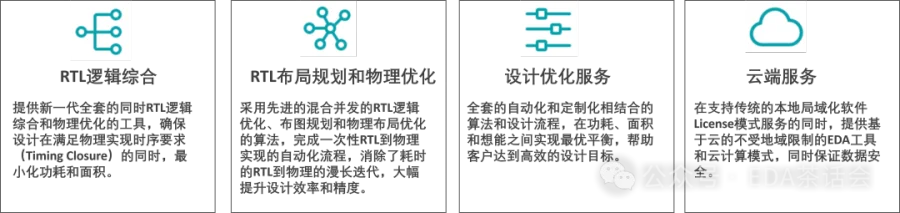

核心技术亮点：

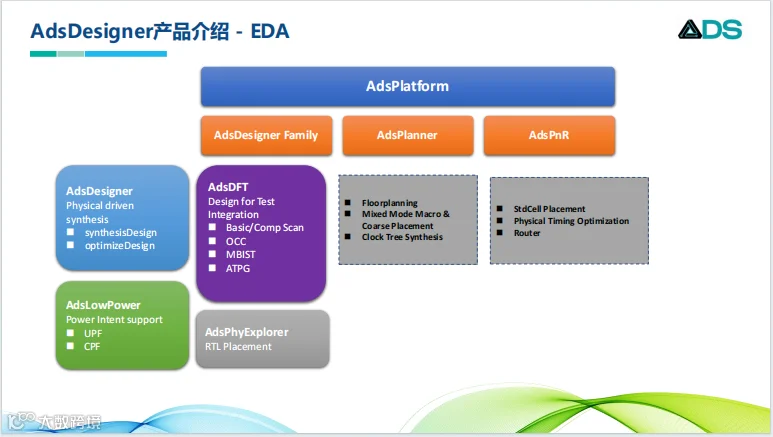

核心工具：

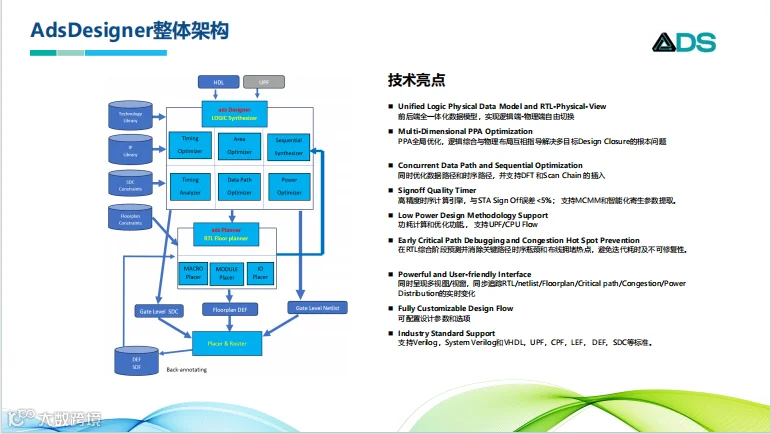

艾伟达科技隆重推出新一代RTL逻辑综合（AdsDesigner®）和RTL布局规划（AdsPlanner®）两款最新创新系列产品，该产品系列及解决方案使用户能够同时优化时序、面积、功耗和物理布局布线，以满足当今复杂的超大规模数字集成电路设计的挑战。
1. AdsDesigner®逻辑综合产品

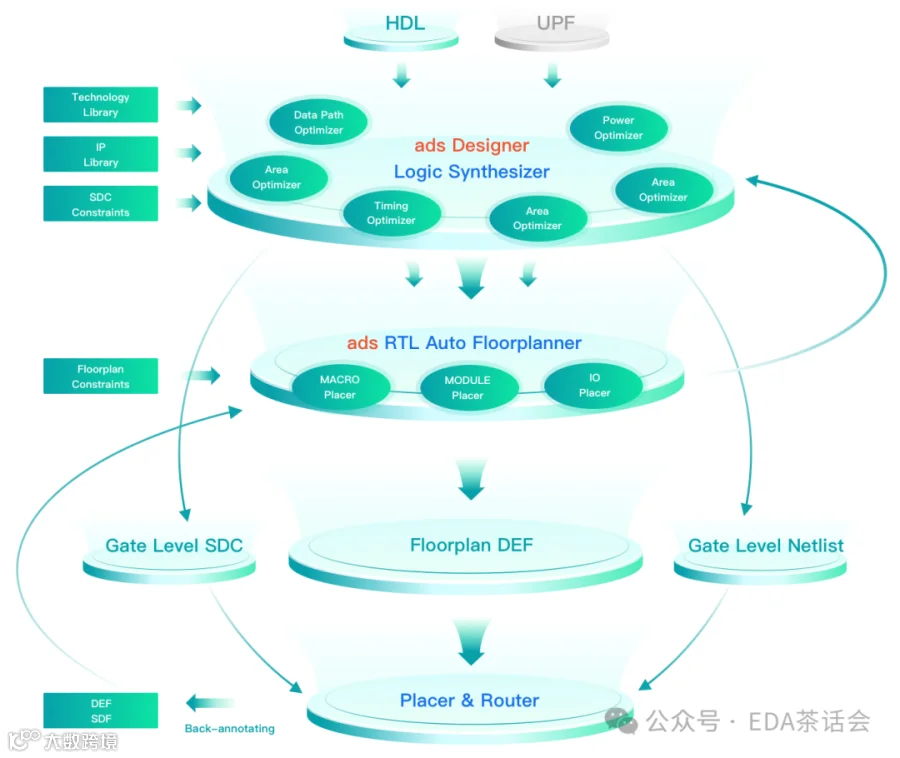

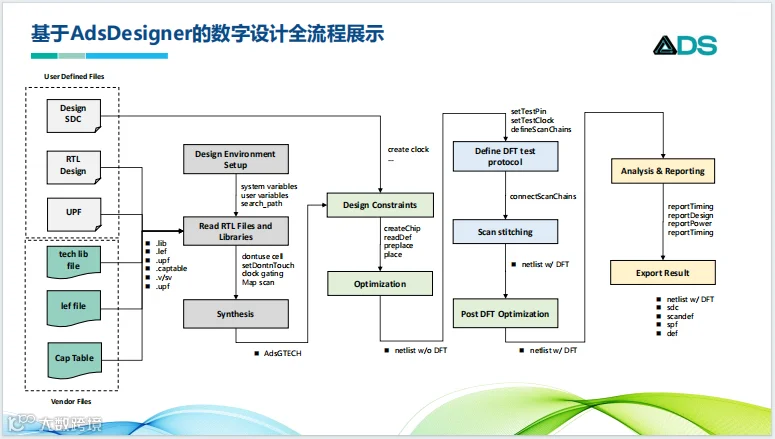

包括创新的集成RTL逻辑和 物理同时优化技术，实现了从RTL到物理实现的一次性设计流程，取代了传统的从RTL到物理实现的不可预测性和极其耗时的多次反复迭代过程，是真正解决并加快RTL到物理实现并满足时序约束（timing closure）的最优方法。
2. AdsPlanner®高级布局技术

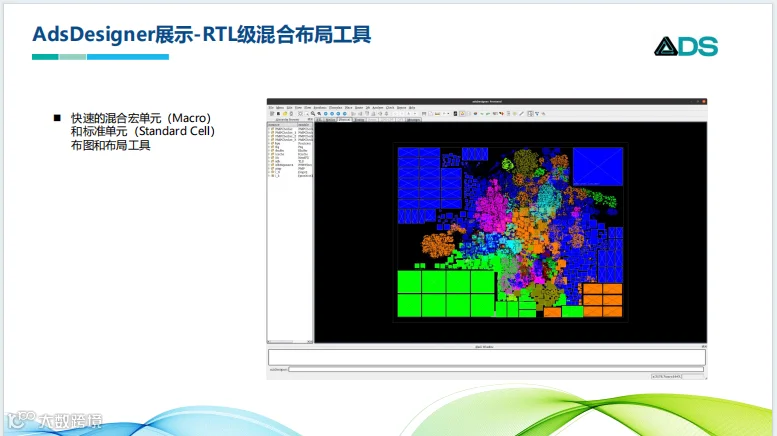

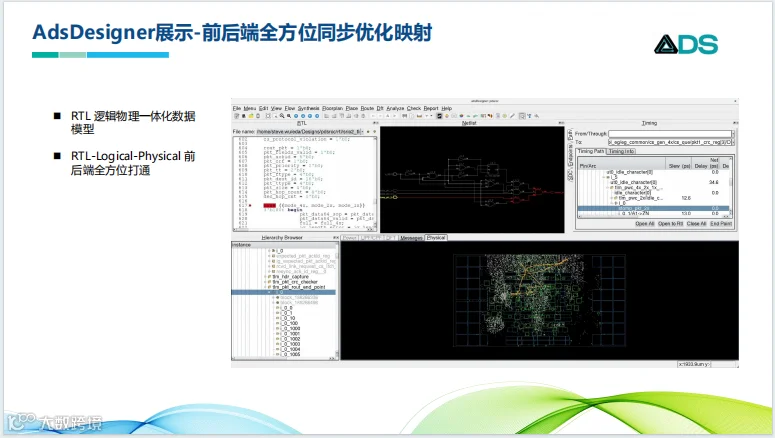

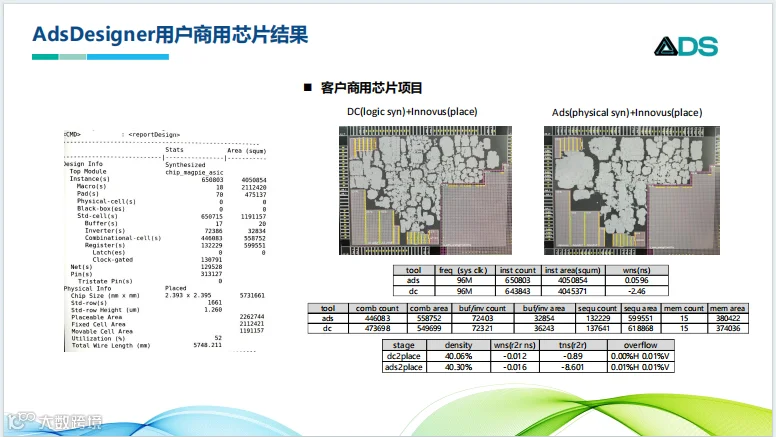

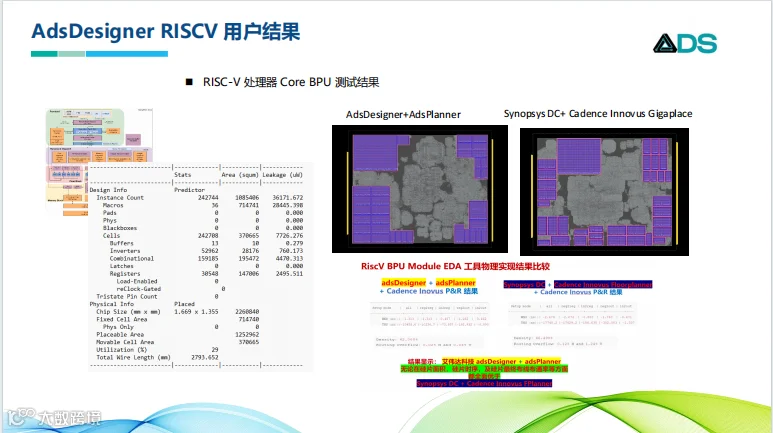

提供可在RTL级完成芯片级系统自动布图， 快速大规模模块和全芯片自动布局，其时序和面积预测与布局后的结果相差不到5%，并提供强大和非常友好的用户界面，使用户能够在RTL级同时查询时序、面积、功耗和物理布局， 实现了从RTL 修改到物理实现的简单的 “一次按键” 过程，极大地减少了从RTL逻辑综合到物理实现之间繁杂的迭代。相对于传统的EDA 软件，AdsDesigner®和 AdsPlanner®的先进性可使 RTL 到物理实现的流程加速数十倍。
adsDesigner®和 adsPlanner®的主要功能：
完整的逻辑综合工具，从RTL 到物理步局。
同时优化时序、面积、功耗和物理布局。
同时优化数据路径和时序路径。
RTL到物理实现及满足时序约束（timing closure）的运行时间快数十倍以上。
逻辑综合的结果质量与物理实现误差在5%以内。
在RTL综合阶段预测并消除关键路径时序瓶颈和布线拥堵热点，防止耗时的RTL到物理的漫长迭代。
强大友好的用户界面，帮助用户在RTL、原理图、时序和物理布置之间进行快速调试。
为用户提供灵活多样及可定制化的控制流程，帮助用户设计全局和特定区域的优化。
集成高精度的静态时序分析、测试综合和功耗综合。
支持多电压和多供电电源设计。
支持全芯片布局、物理划分以及模块化实现。
支持Verilog 和VHDL, UPF, CPF 以及其他工业标准
