1 引言
近年来，随着有限元分析模型复杂程度的提升，有限元软件Abaqus在对复杂模型的前处理问题上越来越力不从心，因此针对复杂模型，多软件的联合数值仿真就显得尤为重要。今天介绍一个车载的细水雾集成装置的分析案例。该分析案例采用SpaceClaim软件对模型的几何特征进行优化，其次利用HyperMesh软件对该模型中薄壁结构进行壳单元处理，最后将该模型的网格模型导入Abauqs软件中进行数值分析。
2 模型几何特征优化

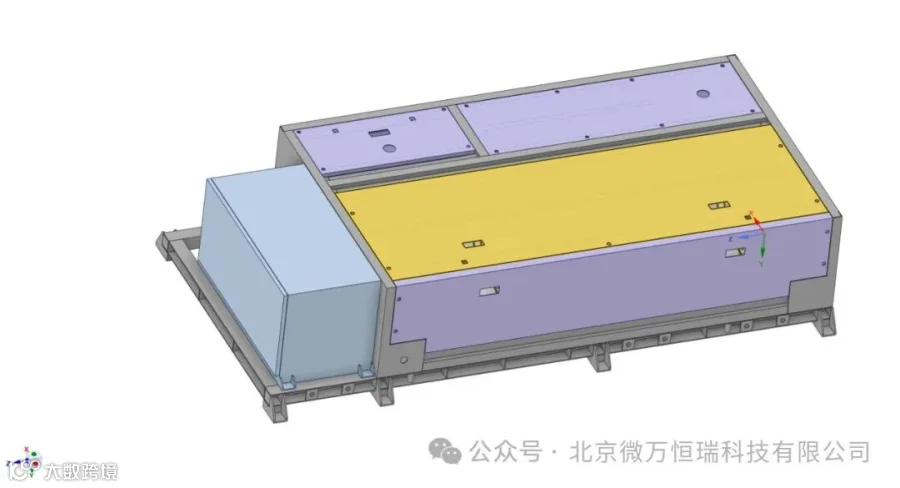

该模型的几何特征如下。

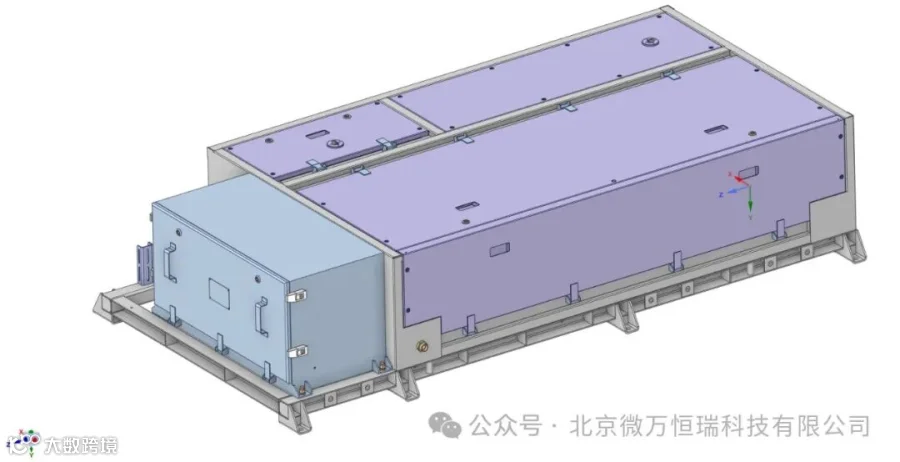

通过SpaceClaim对该模型的几何特征优化如下。
3 模型的网格前处理

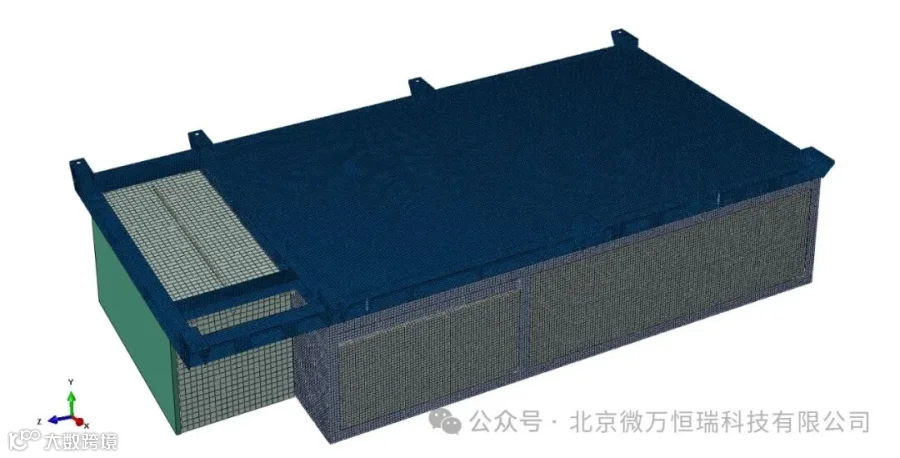

通过HyperMesh软件对模型进行网格前处理如下。
4 模型的后处理分析
4.1 模型的模态分析

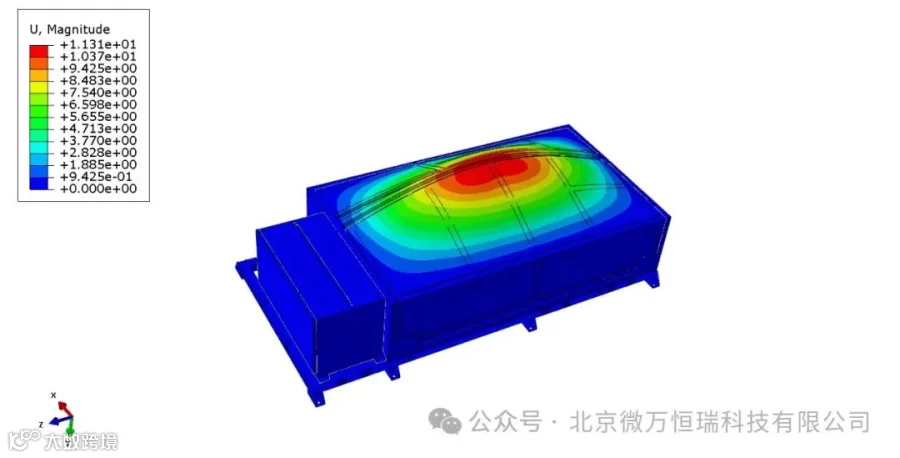

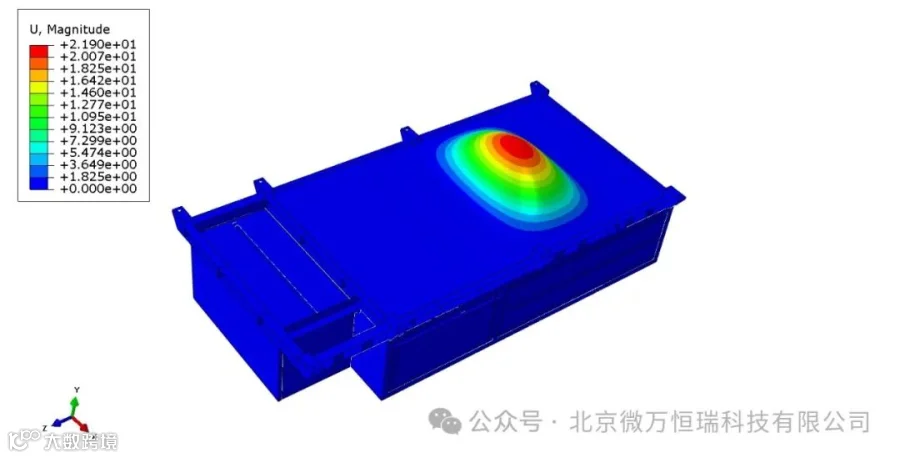

将模型导入进Abaqus软件中，通过对该模型的模态分析，验证有限元模型的准确性和对现有模型结构的动态特性进行评估。取其中两阶的模态振型图如下。
4.2 模型的静强度分析
根据标准EN 12663-2010，完成细水雾集成装置静载荷分析计算。仿真结果如下。

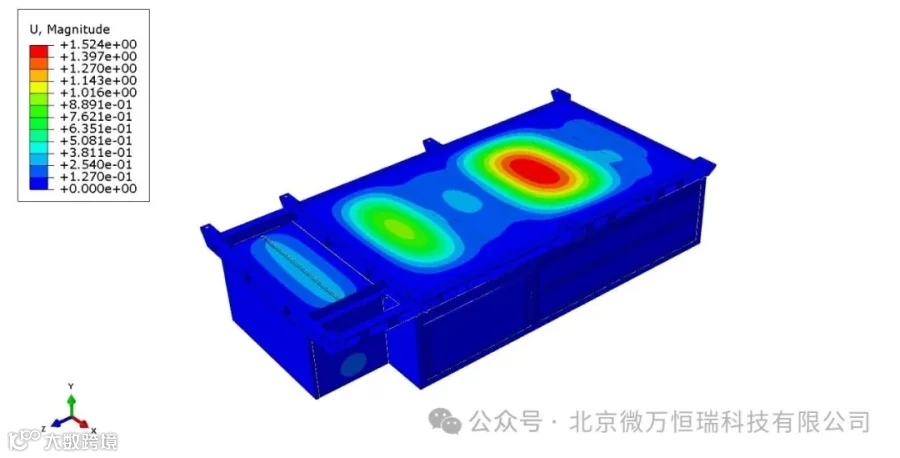

模型的变形结果云图：

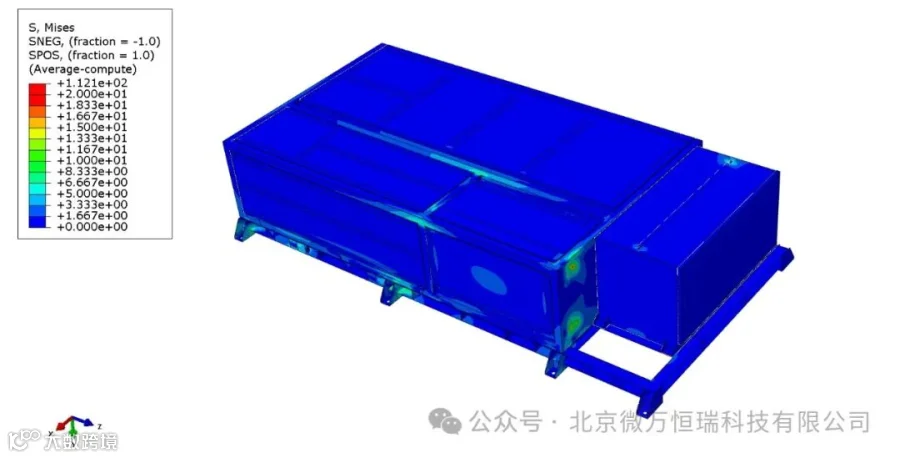

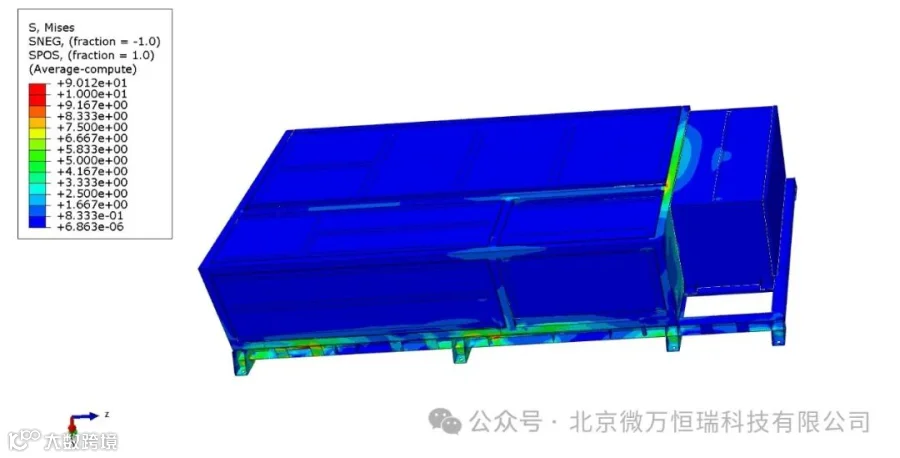

模型的应力结果云图：
4.3模型的疲劳强度分析
细水雾集成装置疲劳强度分析载荷根据EN 12663-2010标准确定。仿真结果如下。

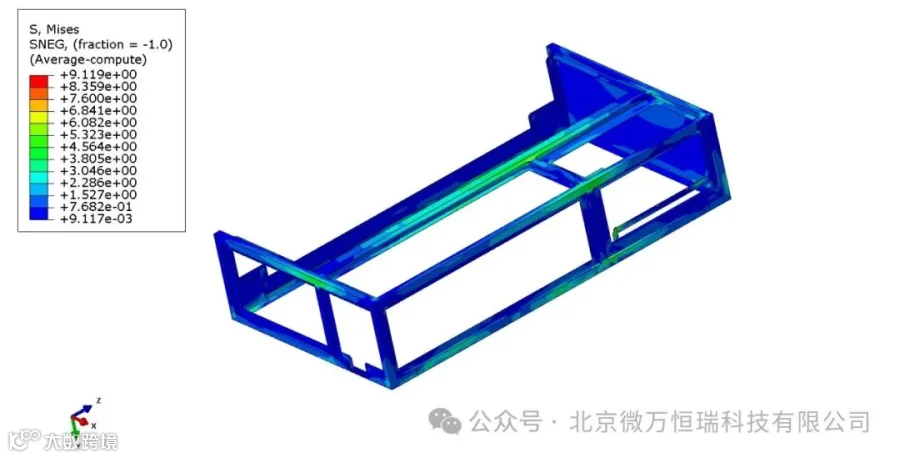

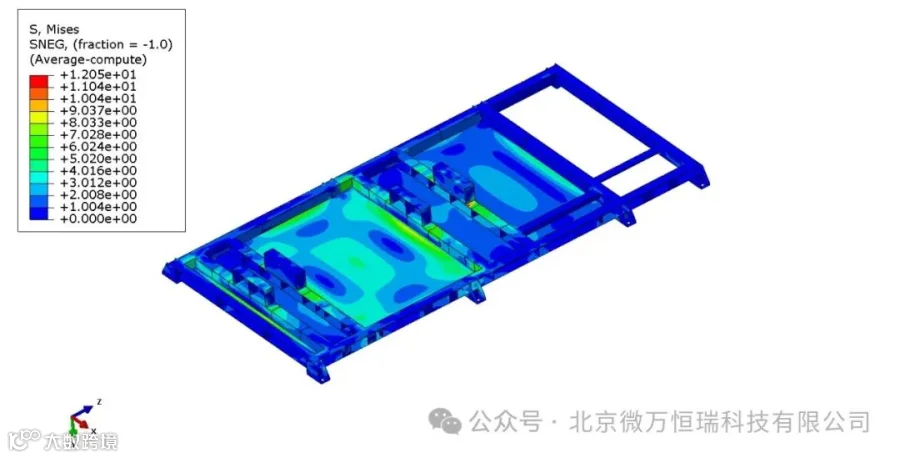

模型的母材应力结果云图：

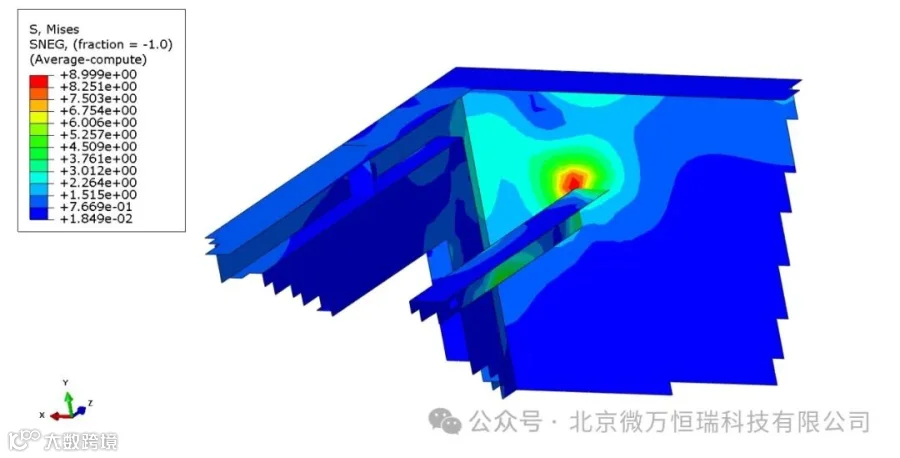

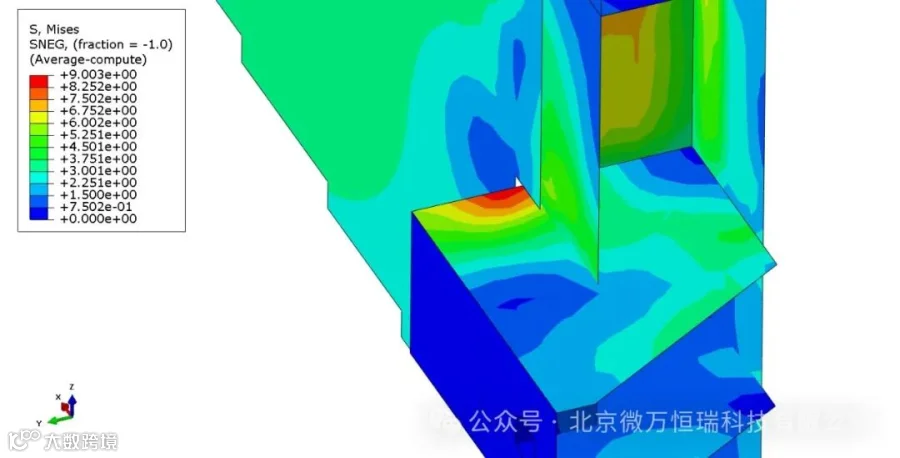

模型的焊缝应力结果云图：
4.4模型的冲击强度分析
根据IEC61373-2010标准，该细水雾集成装置属于标准中规定的1类A级车体安装设备。取垂向冲击工况为例，仿真结果如下。

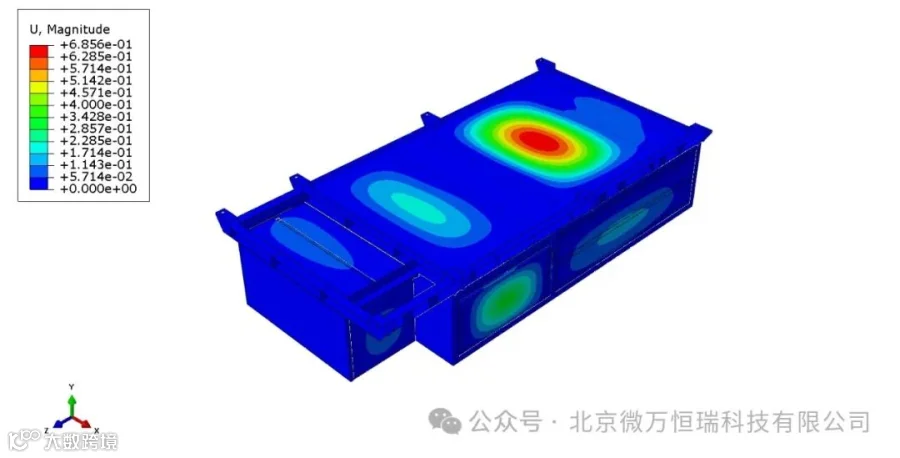

模型的垂向冲击变形结果云图：
模型的垂向冲击应力结果云图：
本文基于EN 12663-2000，IEC 61373-2010等相关标准，对细水雾集成装置的静强度和刚度、冲击强度和刚度、疲劳强度进行了校核计算，产品强度和刚度满足设计要求。
