焊缝作为金属结构中最常见的连接形式，其疲劳性能直接影响整体结构的安全性和使用寿命。本文将系统介绍如何利用Abaqus进行焊缝疲劳应力校核，涵盖建模方法、载荷处理、疲劳分析及结果评估等关键环节，帮助工程师准确预测焊缝疲劳寿命。
一、焊缝疲劳分析的重要性与挑战
焊缝疲劳失效是工程结构中常见的问题形式，据统计，超过80%的金属结构失效源于疲劳破坏，其中焊缝区域占比最高。焊缝疲劳分析的特殊性在于：
1. **几何不连续性**：焊缝几何形状复杂，存在明显的应力集中
2. **材料非线性**：焊接热影响区(HAZ)材料性能梯度变化
3. **残余应力影响**：焊接过程产生的高残余应力显著影响疲劳性能
4. **多轴应力状态**：焊缝区域通常处于复杂多轴应力状态
传统基于名义应力的方法在焊缝疲劳评估中存在明显不足，而Abaqus提供的局部应力应变法能够更准确地反映焊缝真实受力状态。
二、焊缝建模关键技术
1. 几何建模方法
- **精确建模法**：完整建立焊缝几何形状，包括焊趾、焊根等细节
- **简化建模法**：使用倒角或圆弧过渡模拟焊趾效应
- **壳单元法**：对薄板结构使用壳单元+焊缝线简化建模
*建议*：对于关键焊缝应采用精确建模，非关键区域可适当简化以提高计算效率。

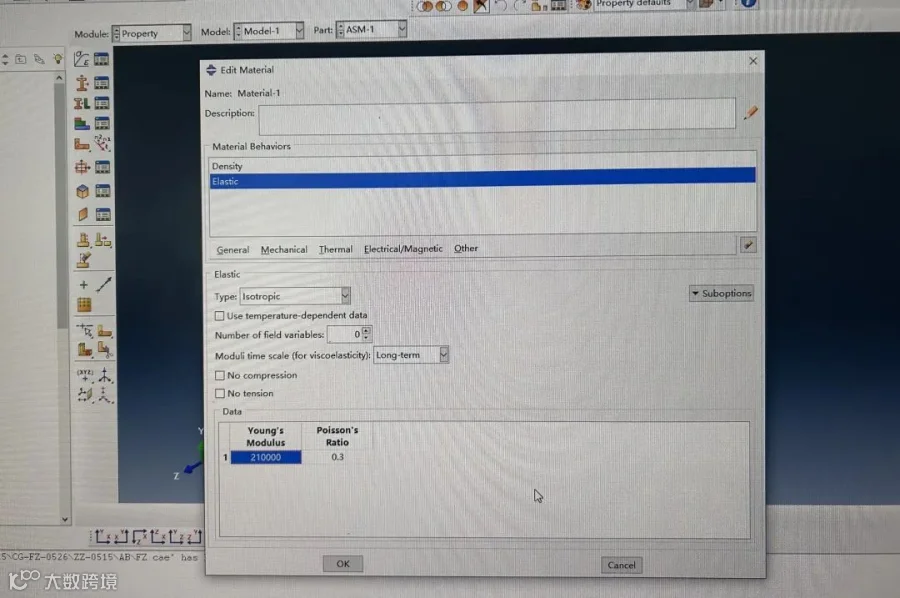

2. 材料属性定义
焊缝区域材料模型应包含：
- 母材、焊缝金属和热影响区的不同力学性能
- 循环应力-应变曲线（用于疲劳分析）
- 考虑焊接导致的材料硬化/软化效应

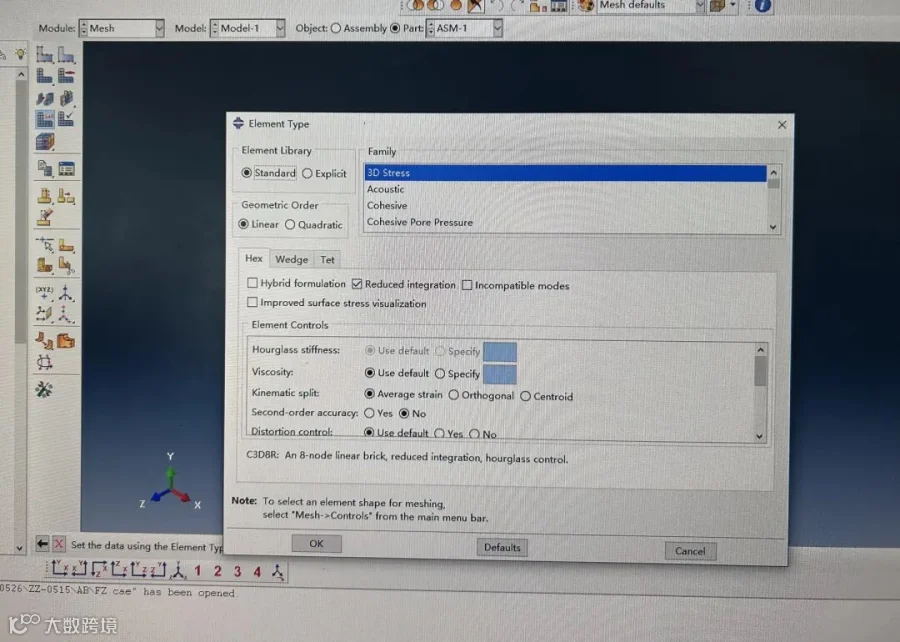

3. 网格划分策略
焊缝疲劳分析对网格质量要求极高，建议：
- 焊趾区域网格尺寸不超过板厚的1/4
- 采用二次单元（C3D10）提高应力梯度捕捉能力
- 使用自适应网格技术加密高应力区域
三、载荷与边界条件处理
1. 典型载荷类型
- **静态预载荷**：螺栓预紧力、装配应力等
- **循环工作载荷**：机械振动、压力波动等
- **热机械载荷**：温度变化引起的热应力
2. 载荷谱简化方法
- 雨流计数法提取典型载荷循环
- Goodman/Gerber方法修正平均应力影响
- Miner线性累积损伤理论组合多级载荷
3. 残余应力考虑
焊接残余应力可通过以下方法模拟：
- 热-力顺序耦合分析
- 固有应变法
- 实验数据导入
四、疲劳分析方法
1. 基于应力的方法
- **热点应力法**：外推焊趾表面应力
- **结构应力法**：考虑厚度方向应力分布
- **等效缺口应力法**：使用理论应力集中系数
2. 裂纹扩展法
- 定义初始裂纹（如焊趾处半椭圆裂纹）
- 使用Paris定律计算裂纹扩展速率
- 评估临界裂纹尺寸
五、后处理与结果评估
1. 关键结果查看
- 应力/应变幅值分布
- 疲劳损伤云图
- 疲劳寿命等值线
- 安全系数分布
2. 常用评估标准
- IIW（国际焊接学会）标准
- Eurocode 3（欧洲规范3）
- ASME BPVC（美国机械工程师学会锅炉压力容器规范）
3. 结果验证方法
- 网格敏感性分析
- 与实验数据对比（如有）
- 不同算法结果交叉验证
六、常见问题与解决方案
1. **收敛困难**：
- 调整接触算法参数
- 使用自动稳定功能
- 分步施加载荷
2. **结果异常**：
- 检查材料参数准确性
- 验证边界条件合理性
- 确认网格质量
3. **计算耗时过长**：
- 采用子模型技术
- 使用对称条件简化模型
- 合理选择单元类型
七、Abaqus高级功能应用
1. Python自动化
2. 多尺度分析
- 全局模型获取边界条件
- 局部精细模型分析焊缝细节
3. 概率疲劳分析
- 考虑材料性能分散性
- 载荷幅值不确定性
- 几何尺寸公差影响
结语
焊缝疲劳分析是确保焊接结构安全运行的关键环节，Abaqus提供的多种分析方法和工具能够满足不同精度和复杂度的工程需求。通过合理的建模、准确的载荷模拟和科学的评估方法，工程师可以有效地预测焊缝疲劳性能，优化结构设计，延长使用寿命。
