一、概述
本文对初始喷管进行了构建,通过仿真,验证了喷管流场的有效性。通过流场仿真,得到喷管喷射流场对导流锥的影响特性,作为输入供强度及结构专业使用。
二、喷管模型
通过已知喷管典型数据,对喷管进行了构建,喷管膨胀面采用特征线法得到,适当截断,同时满足15°射角要求。图1为构建的喷管外形。

图1 喷管外形
三、喷管性能验证
通过给定喷管参数,对各状态进行了仿真,推力特性如图2所示。从图中可见,喷管推力与给定推力趋势一致,量值相差不到20KN。因为喷管仿真条件为标准海平面,相对于设计状态,落压比要低于设计状态,喷管处于欠膨胀状态,因此推力略小于设计状态。这正验证了喷管内型面设计及流场仿真的正确性。
图3给出了t=2秒时的喷流速度流场图,从图中可以看出,距离喷管6米外,喷流的影响急剧降低。因此,对导流锥影响最大时刻应为0.2s-1s时。

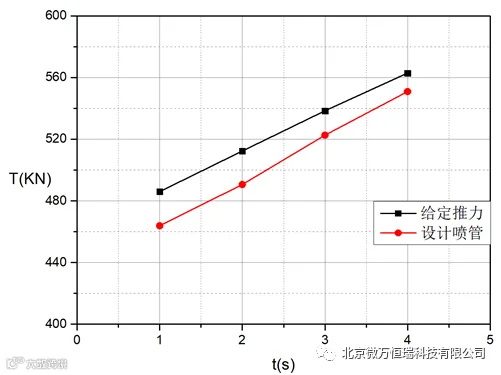

图2 推力对比曲线

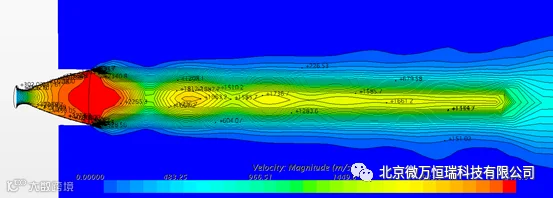

图3 典型流场速度
四、喷管导流锥网格
图4给出了初始时刻,物面及对称面处网格,及附面层网格细节图。根据不同时刻,空间体积的不同,网格量为110w-150w。


图4 模型网格细节图
五、流场仿真计算
图5给出了监测点位置分布示意图。图6、图7分别给出了t=0.3s、1.0s时的喷流冲刷速度及导流锥表面温度图。表1给出了t=1s时的监测点数据。

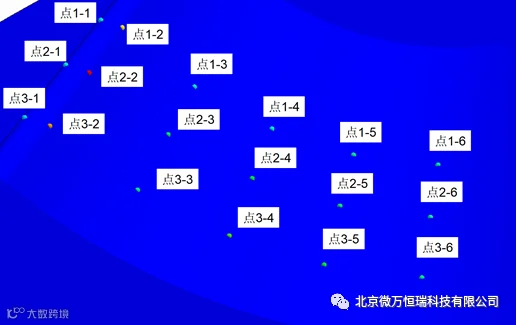

图5 导流锥上监测点分布图


图6 t=0.3s时冲刷速度及导流锥表面温度图


图7 t=1.0s时冲刷速度及导流锥表面温度图
表1 最严酷状态下监测点数据
P(pa) |
T(k) |
V(m/s) |
|
点1-1 |
2.18E+05 |
3.43E+03 |
7.28E+01 |
点1-2 |
2.44E+05 |
3.54E+03 |
1.22E+02 |
点1-3 |
2.60E+05 |
3.48E+03 |
2.32E+02 |
点1-4 |
2.71E+05 |
3.22E+03 |
9.84E+02 |
点1-5 |
4.58E+05 |
3.46E+03 |
1.34E+03 |
点1-6 |
5.03E+05 |
3.16E+03 |
1.37E+03 |
点2-1 |
3.43E+05 |
2.67E+03 |
8.69E+02 |
点2-2 |
1.86E+05 |
2.27E+03 |
1.11E+03 |
点2-3 |
4.32E+05 |
2.98E+03 |
1.02E+03 |
点2-4 |
4.69E+05 |
3.02E+03 |
1.36E+03 |
点2-5 |
4.66E+05 |
2.68E+03 |
1.48E+03 |
点2-6 |
4.30E+05 |
2.37E+03 |
1.37E+03 |
点3-1 |
5.40E+05 |
2.09E+03 |
8.69E+02 |
点3-2 |
2.26E+05 |
1.71E+03 |
1.09E+03 |
点3-3 |
2.49E+05 |
1.80E+03 |
1.12E+03 |
点3-4 |
3.49E+05 |
2.03E+03 |
1.20E+03 |
点3-5 |
3.32E+05 |
2.15E+03 |
1.36E+03 |
点3-6 |
2.59E+05 |
2.33E+03 |
1.49E+03 |
