DataMesh+户田建设实现新佐贺竞技场的数字孪生施工模拟

数字孪生+ MR技术用于预测和验证现场施工工序工法的变化

户田建设株式会社和DataMesh株式会社宣布使用BIM和混合现实（以下简称 “MR”）技术模拟新佐贺（SAGA）竞技场的施工建设，新佐贺竞技场是2024年日本全运会、残运会的主场地。目前，DataMesh Director正被用于提高SAGA体育馆建筑工地的施工效率，数据传输利用了NTT DOCOMO提供的5G通信网络。

佐贺SAGA竞技场

钢结构，4层楼高，总建筑面积：约34,000平方米， 座位：约8,400个

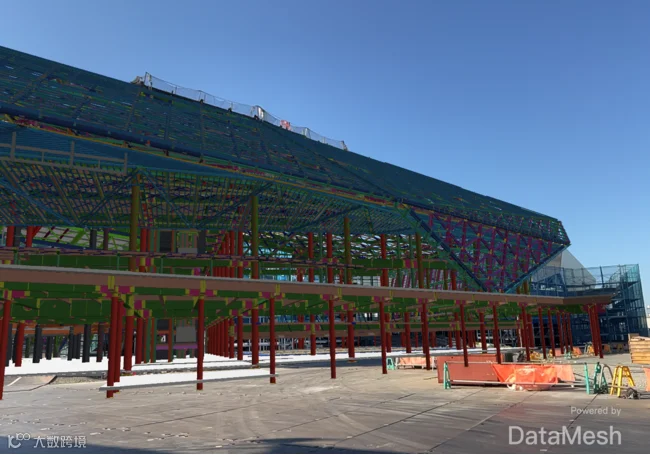

＜在SAGA竞技场的施工现场，正在通过MR检查钢架

如何快速理解和反映建筑内部和外部的多面体形状是施工时遇到的主要问题之一。基于前装期间创建的BIM三维模型，工程师使用DataMesh Director创建了相应的数字孪生+ MR内容，以在现实世界中反映施工图上各类部件的安装位置与方法。通过在钢架搭建时将虚拟模型投射到施工现场实景，工程师能够快速验证工序工法，并与从事该项目的团队人员分享信息。

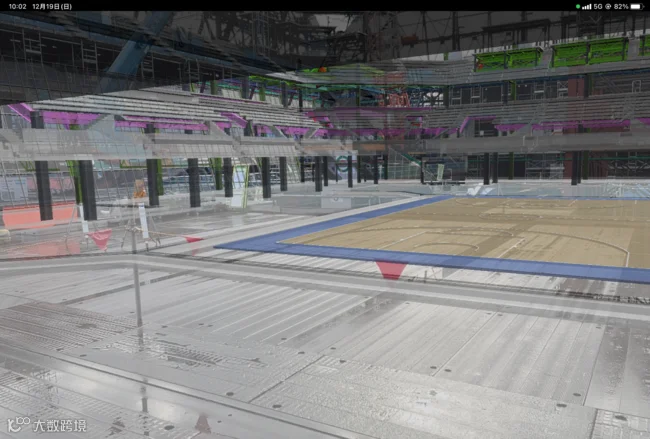

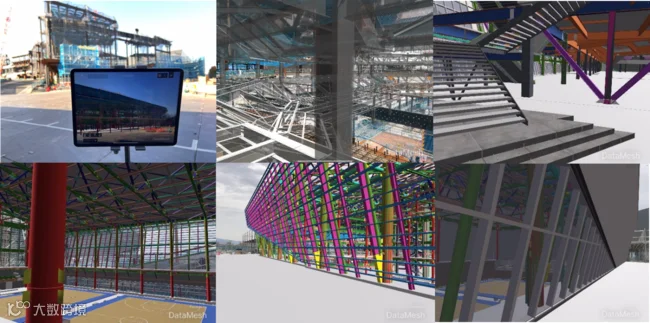

＜在SAGA竞技场施工现场通过MR模拟工序工法

滝沢 暁（户田建筑株式会社前装推广部项目负责人）

前装推广部通过使用BIM等三维工具解决问题来支持现场。MR投影的目的是向相关方展示项目，并通过BIM模型的MR投影来验证钢结构安装期间的工艺。

SAGA竞技场的总面积约为34000平方米，为了将MR应用于这个前所未有的大型建筑，有必要为建筑的每个部分建立单独的模型。为了更好地了解建筑的整体形象，包括钢架、PCa和饰面等，我们使用了一个半透明的MR模型，并在不同部分之间进行切换。

在未来，我们会进一步改进定位方法，补充缺失的数据。本项目是向利益相关者展示建筑中项目可视化的一个很好的机会，让项目业主、设计师、邻居和建筑工人能亲身体验项目。

生田目 啓太（户田公司九州分公司SAGA日出公园竞技场副总经理）

MR投影在施工现场的最大优点是，它使我们能够以真实的尺寸和真实的地点将设计和施工图中的信息 “可视化”，这对工地的施工进展至关重要。

在看二维图纸时很难想象出成品的三维效果，特别是对于那些通常没有机会接触建筑施工的人，很难填补想象中的空白。然而，通过使用MR投影，可以在建设过程的早期阶段与客户或设计师确认实际建筑的规模以及如何与城市景观相融合。这将防止由于想象的差异而导致的任何返工。

在与参与实际施工的分包商和工人的沟通中，MR投影也很有效。通过创建和审查施工过程中每个阶段的3D模型，如钢架模型和精加工模型，可以一步一步地分享信息，并考虑在每个阶段应该如何进行施工。通过将MR投影的3D模型叠加到现场的实际工作中，可以检查实际工作是否正确，进展如何，这对管理建筑工作也很有效。

如上所述，MR投影有望防止现场的返工、错误和不必要的工作，这将最终导致生产力的提高。在未来，我们希望继续验证其效果。
