市场概要
触控显示屏，又称为“触摸屏、”“触控屏”、“触控面板”，是一种可接收触头等输入讯号的感应式液晶显示屏。当用手靠近屏幕上显示的特定图案或进行特定触摸动作时，屏幕上的反馈系统可通过内置程式驱动液晶显示屏反馈出相应画面效果，从而取代了传统的分离式机械输入装置，实现了输入和显示一体化的人机互动，释放了平面显示空间并降低了整机重量，使得操作更简单、直观、自然，方便移动、携带。
鑫柔科技简介
公司简介
浙江鑫柔科技有限公司是一家集研发、制造和销售新一代柔性金属网格触控传感器的高科技企业。鑫柔科技源于美国硅谷，落地于浙江。鑫柔科技源于美国硅谷，扎根于中国。鑫柔科技的项目是第三批国家重点外资专项，也是浙江省重点项目。公司有成熟的技术，并基于自有知识产权的独特产品设计和生产制造工艺流程，自主创新的铜金属网格产线已在乌镇投产。且已拥有一级客户基础。

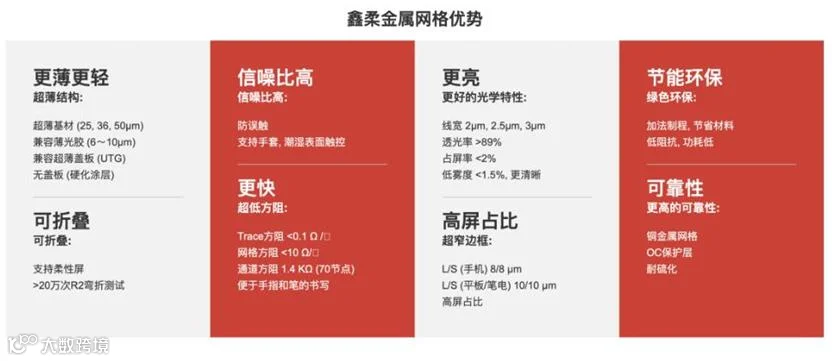

产品优势
鑫柔科技的金属网格触控传感器具有更快的响应速度、更精确的触控和更薄的结构。最新推出的触控解决方案可支持手指触控和各种手写笔，包括主动式手写笔、被动式手写笔，甚至可以用普通铅笔进行触控。该触控解决方案与 Anypen 技术兼容，让用户以最舒适自然的方式与设备进行交互，提供更好的用户体验，为触控显示产品的设计和制造带来更大的自由度。
金属网格制作工艺对比
刻蚀工艺
金属网格透明导电膜在初始研究阶段通常是用传统光刻与刻蚀方式制得。在 2009 年的“第九届 FPD 研发及制造技术展览会暨研讨会”上，富士胶片公司首次展示了采用光刻法制备的金属银网格透明导电膜，在可见光范围内，透过率达到 80%以上，并通过调整银线的粗细和图案，可使方块电阻在 0.2-3000Ω/□范围内变化。在 2016 年报道，通过沉积铜和刻蚀铜的方法获得规则孔矩阵形状的金属网格，在 83.5%的光透过率下，方块电阻达到28.7Ω/□，并应用于有机太阳能电池中，功率转换效率达到与以 ITO 衬底相当水平。虽然刻蚀方法可获得光电性能好的透明导电膜，但是刻蚀过程不能实现高深宽比、刻蚀出来的线宽不均一、且刻蚀工艺污染严重、成本高。采用减法工艺难以实现线宽小于 3 微米的金属网格，难以消除摩尔纹。而且光刻工艺与半导体的光刻工艺类似，原材料昂贵且工艺难度大，蚀刻工艺造成大量废气废水。不过目前国内外主流厂商均采用该方案。
纳米压印工艺
采用纳米压印法制备金属网格透明导电薄膜。用不同尺寸的模板进行 2 次压印，得到线宽为 200nm、厚度为 700nm 的金属网格。金属（Au、Al、Cu）透过率均在 60%左右。改变线宽可以调节金属网格的透过率和电阻率，如当线宽为 120nm 时，金属的透过率提高到75%左右，Au 的电阻从 7.68Ω/□升到 11.7Ω/□。纳米压印技术可以高产出制备高精度的金属网格透明导电薄膜，但是要实现大尺寸制备还面临挑战，因为当尺寸增大时，模板和压印图案接触面积增大会引发剥离困难、压印图案变形的问题，同时制备高精度的模板通常需要用电子束刻蚀或聚焦离子束刻蚀的方法，耗时且价格昂贵。
加法工艺
应用领域
金属网格触控膜在爆发前期，很多品牌产品已经开始采用金属网格技术。目前市场上所有的折叠手机均采用的是三星的 Y-COTA 方案，即将金属网格与 On-Cell 技术相结合的技术方案。另外部分中高端的平板笔电，比如微软的 Surface 系列，采用的是日本厂商提供的金属网格方案。金属网格技术随着制程越来越先进，线宽越来越细，其应用场景愈加广泛。之前较粗线宽的产品适用于观测距离较远的显示器屏幕，如台式一体机、笔记本电脑、智能电视等。而如今 3μm 的线宽足以胜任平板笔电等中尺寸的应用场景，而 2μm 以下可实现手机等小尺寸的应用。
鑫柔科技产品目前广泛应用于平板、笔电、电子书、车载和工控等领域, 现已与多家行业知名伙伴展开全面合作。此外, 鑫柔科技将进一步加强产品研发和市场拓展，不仅在国内市场，还将在国际市场上取得更大突破。
鑫柔科技最新一轮融资已启动，浪潮资本担任长期财务顾问。
