DataMesh Inspector 1.2上线：“穿墙透视”赋能智慧楼宇运维，虚实结合检视设施背后信息

DataMesh

2024-08-26

导读：革新传统巡检方式，加速隐蔽工程、设施设备故障定位

想象一下，只需一部平板电脑或手机，维修工程师就能拥有一双“透视眼”，清晰地看到隐藏在墙壁和地板背后的管道、线路和设备结构，瞬间找出故障所在。

如今，Inspector已经让这种巡检方式成为现实。这一基于混合现实和数字孪生的巡检监理助手，旨在革新传统建筑和楼宇巡检方式。它支持通过移动设备，将大型BIM模型与实时IoT数据直接叠加到工作现场，赋予用户“火眼金睛”般的视角，直观查看建筑结构和各种设施设备关系，快速找到故障关键，从而提升整体维修效率。

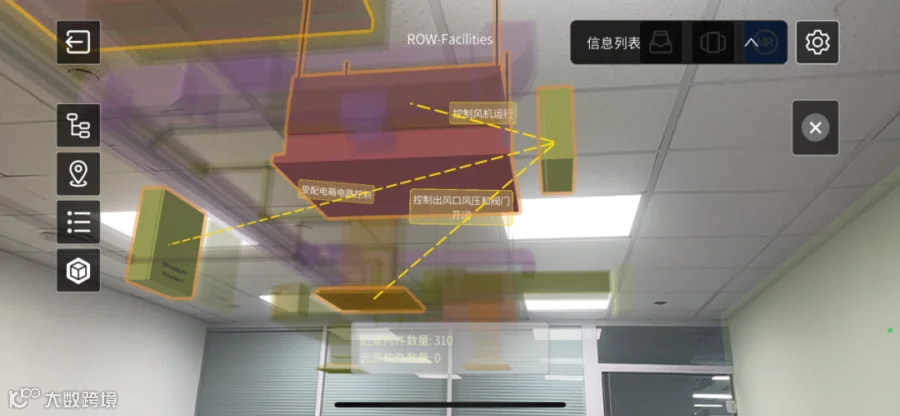

虚实结合，看到隐蔽工程（天花板）背后信息

DataMesh Inspector已经迭代至1.2版本，欢迎点击【阅读原文】下载体验。

核心功能及优势

Key Features

快速生成场景：FactVerse让用户以模板化方式快速创建日常运维监管设备的孪生体，并导入设备的业务逻辑关系，大大缩短孪生内容创建时间。

动态加载：云端动态处理和加载技术支持在多种移动设备上基于移动路径动态地加载海量建筑和设备数据，无需担心数据量带来的性能问题。

虚实融合：将建筑BIM模型、IoT数据（如温湿度、能耗）等叠加到现实世界。工程师可以“穿墙透视”，直观查看建筑内部结构、设备位置、运行状态，降低排查难度。

设备信息检视：包括设备业务逻辑关系的标准化语义描述让维修工程师可快速理解设备系统的连接关系、层级结构、管路走向及故障影响范围，从而快速准确地定位故障原因。

合规保障：FactVerse支持基于Brick Schema的关系结构导入导出，提升对新加坡等地区的建筑绿色标准规范的合规能力。

多设备支持：支持平板电脑、手机等设备，满足不同场景下的使用需求。

此外，经验知识都能转化为直观的3D内容呈现，直接投射到混合现实场景中，即使维修工程师缺乏足够的专业知识，也能迅速掌握设备运行状态和维修知识，及时做出精准判断。

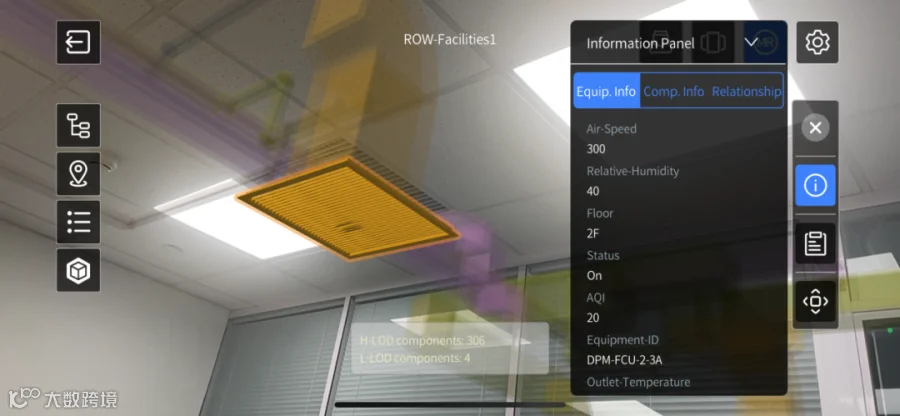

点击设备查看设备运行状态实时数据

Inspector辅助设备排故示例

SOP Sample

一线维修工程师收到维修工单或系统报警（可通过Inspector直接推送）。

到达故障现场，启动Inspector并扫描定位码，将MR场景投射至故障区域。

工程师在MR模式下查看设备设施数字孪生体及实时运行数据，进行初步故障判断。

基于MR场景，逐一检查设备设施的业务连接关系、控制范围及故障影响范围，定位关键问题。

设备间业务逻辑关系一目了然，

辅助现场诊断

查阅设备维护文档，进一步分析确认故障，并填写维修工单。

在Inspector中，将现场资料、故障原因等信息传回系统，完成从故障报修到虚实叠加查看、故障排查和维修解决的业务闭环。

用例分享

Use Case

问题发现

某办公大厦的物业团队接到租户报修，发现空调出风口不制冷。维修工程师王工前往现场排查故障。

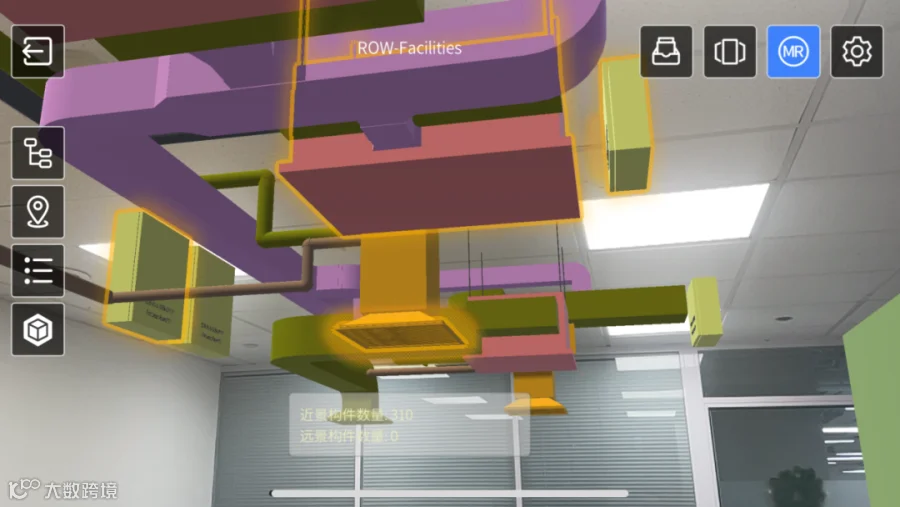

现场MR巡检

王工达到现场，启动Inspector，通过MR模式查看现场，以快速定位潜在故障点，例如天花板上方的FCU控制器和空调配电箱。这些隐蔽工程通常难以直接观察——但在MR模式下，王工可以清晰地查看它们的实际位置和状态。

MR模式下的故障定位

在MR模式下，王工点击故障设备查看实时数据，迅速确定问题根源，发现出风口温度异常。
通过查看设备信息及与其他设备的业务关系，王工发现该出风口是风机盘管的下游末端设备，且受FCU控制器控制。
依次点击MR场景中的FCU控制器和风机盘管，查看其实时运行数据。结果显示，FCU控制器的运行状态良好，数据正常，而风机盘管的供冷量异常，由此确定问题出现在风机盘管上。
基于进一步检查，王工发现风机盘管的断路器故障，导致FCU控制器无法控制风机盘管，得以确认设备故障的根因。
