科普贴 | “我的AR画面，怎么总是不对劲呢？”

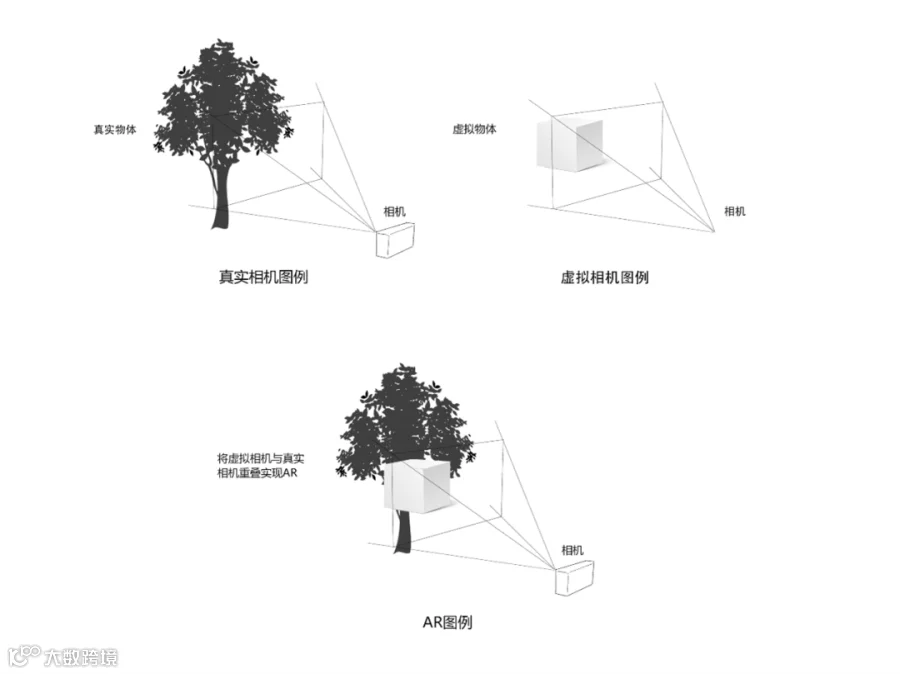

那么，如何把这两种画面结合到一起呢？要满足三个条件：

1、 虚拟世界和真实世界坐标保持一致

2、 虚拟摄像机的位置，和真实摄像机的位置保持一致

3、 虚拟摄像机的所有参数，与真实摄像机保持一致

满足这三个一致，两个摄像机里呈现出来的画面就可以完全保持同步，虚拟画面里的东西都可以和真实画面保持一样的位置，一样的透视关系，看起来就像融合在一起了一样。就这么简单！

要是真的就这么简单，就好了……

实际上，这个事情是很难做到的，这里涉及到好几个环节，每一个环节都有可能产生误差。我们来仔细分析。

一、虚拟世界和真实世界坐标保持一致

第一步就不容易。程序的虚拟世界是开发程序时设计好的，真实世界则是使用者开启应用的随机地点，这两个世界如何对应起来才是对的呢？

一种方法，是利用约定俗成的固定坐标系，例如经纬度，这套体系在全球范围都是一致的，在制作虚拟场景的时候如果按照经纬度制作，在使用时只要获取环境经纬度，就能和虚拟场景匹配了。然而，这样的坐标系太大，定位技术的精度不会太高，误差几米几十米都是常事儿，很难满足AR程序的需求。

另一种方法，则是设定对照标志物，也就是在虚拟世界和真实世界都存在的某种物体，在虚拟世界中将这种物体设置在一个位置，在真实世界中将对应的真实物体也放到某个位置，然后想办法让AR程序获取到真实空间物体的位置，就可以将虚实物体对应起来，从而拉动两套坐标系达成一致。这里的标志物，目前使用最多的，是二维码，价格便宜制作方便识别准确，精度可以达到厘米级别，能满足AR对齐坐标的需求，是很适合的方式。

然而我们要理解，厘米级别的精度可以满足AR使用，但也一样也存在误差，尤其是旋转误差，相比位置误差，旋转角度的错误更容易被察觉到，因为角度误差是会被距离放大的。设想一下，如果定位时产生了一个1度的偏转，在1米的地方只会产生1.7厘米的偏移，但如果物体在100米的地方，就会产生1.7米的偏移了。

总结，定位环节是会产生偏差的，距离越远误差越大。

二、 虚拟摄像机的位置，和真实摄像机的位置保持一致

使用AR设备时，真实摄像机是随时随地在移动的，那么虚拟摄像机位置，如何能一直稳稳跟随真实摄像机移动呢？

这部分要依赖于AR设备提供的SLAM能力。SLAM能力越好，虚拟摄像机的位置就会更准确，更能贴合真实摄像机。不同的设备能提供的SLAM程度也不同，一般来说，跟设备的空间感知传感器类型、数量、质量有关，跟使用的算法有关，也跟设备能提供的算力有关。

简单理解，越专业（越贵）的设备，效果越好。

比如，HoloLens具有6个摄像机，有专门的HPU提供算力，因此SLAM效果几乎是市面上最好的。（当然，也是最贵的）

再比如，带有激光雷达的iPad Pro，定位效果就比只有普通摄像机的手机更强。（当然，也会更贵）

然而，我们要理解的是，以现在的科技水平，AR设备只能感知到几米距离之内的空间情况，并根据它们来推测虚拟相机的相对位置，这里大概率会存在误差，即使效果最好的SLAM也只能减小误差，不可能消除。也就是说，虚拟摄像机的位置，其实是很难完美匹配真实摄像机的。而且，这种误差跟第一个定位环节的误差类似，都会随距离增大而放大，即使一个微小的误差，在远距离情况下也都会成为巨大的差异，导致越远的物体，越难以跟真实世界匹配。也正是因为这个原因，现在的AR设备一般都会宣称，只在近距离之内保证物体的精度，也会推荐使用者只在近距离使用AR功能。

更麻烦的是，因为AR设备只能观测到周围很近的范围，那么在使用者持续移动的时候，AR设备势必要不断感知新内容，也就是说，AR设备的感知是增量的，而不是一下子了解整个空间。这也就意味着，在对周围环境的不断感知时，误差也在不断的产生、不断的累加，时间长了，小误差也变成了大误差。这也是为什么，我们好不容易在AR里对准了的物体，经常在走了一圈回到原地之后，就发现物体又偏了。

总结：SLAM环节也会产生误差，物体距离越远误差越大，移动得越多误差越大。

三、 虚拟摄像机的所有参数，与真实摄像机保持一致

不同的真实摄像机参数不同，这可能会导致大量的适配工作，然而幸运的是，完善的AR系统基本都提供了这个支持，例如苹果已经把自己所有的iPhone/iPad设备都预先做了适配，并集成到ARKit系统之中，在程序进入AR模式时，系统就会自动接管虚拟摄像机，并把参数设置为与当前设备的真实摄像机参数一致。

这个工作需要对每一个型号的设备单独做适配，对苹果来说还好，毕竟苹果的设备种类优先；安卓设备则会麻烦许多，因为不同的设备过多，所以谷歌提供了一张支持AR功能的设备列表，并在不断的维护，如果没有通过谷歌ARCore认证的设备就无法调用系统的AR功能，比如说小米的新手机都是没有AR能力的，要等认证过后更新系统才有可能用。

对于HoloLens而言又是另一回事，这类设备把人眼当摄像机，因此他们在进入AR系统时，会把虚拟摄像机的参数设置为与人眼类似。

然而，我们要理解的是，这里的适配不可能做到100%一致。一方面，硬件设备的生产和制造本身就会存在一定的微小误差，这些误差同样会随着物体距离增大而被放大；另一方面，真实摄像机的镜头本身就不是均匀的，会存在一定程度的畸变，这些问题会在画面边缘、距离远的地方更加明显。

另外，要说明的是，即使虚拟摄像机和真实摄像机可能存在细微的参数差异，也不要去手工调整虚拟摄像机参数。实际上，能做的调整，设备厂商在出场之前肯定都已经做了，存在的误差是无法避免的硬件误差，不是简单调参数可以解决的。而且，使用中调整参数，只能依赖眼睛观察的效果作为依据，非常不准确，几乎没有可能调得比原厂参数更好。

总结：摄像机一致方面由AR厂家提供保证，可能会存在误差，距离越远误差越大。

 聊到这里，我们可以看到，实现AR的三个重要环节，都无法避免产生误差，这些误差就会带来违和感。而且，所有这些误差，都会随距离增大而被放大，所以AR应用，往往在一些在近距离、小规模物体情况下看起来还不错，一旦改成大型物体、放到远处就变得无法忍受了。

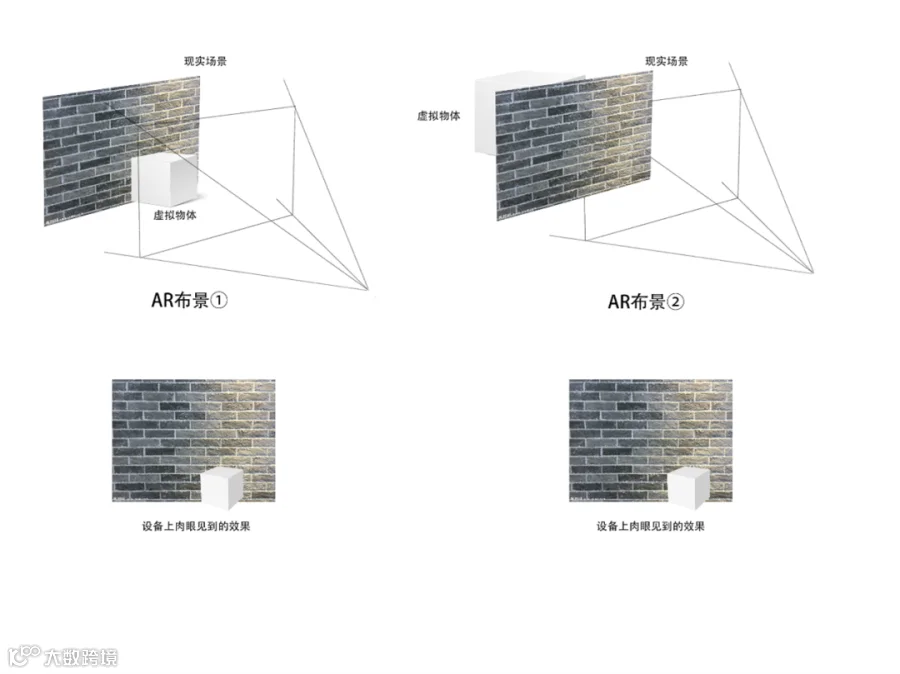

然而这还没有完，对于平面型的AR设备，还会再叠加上一层误差，那就是——视觉误差。像HoloLens这类的双目设备，能给使用者提供立体视觉，使用者是能够感知到虚拟物体的远近的，这时候视觉误差不会有太大影响；但对于iPhone/iPad这类平面型的AR设备来说，所有画面都只能显示在一块屏幕上，立体视觉被剥夺，人们只能通过2D画面来观察物体，无法感知深度，于是物体的大小和远近被混淆了。我如何分辨一个物体，是距离我很近但很小，还是很大但距离很远呢？
