1 概述
基于FlightSim平台中的VFlight软件进行快速计算弹道，将搭好的弹道计算程序打包封装成独立的可执行程序（exe 文件）。
2 工具介绍
需要用到的工具有：弹道计算、数字地图、应用程序生成。
3 设计与实现

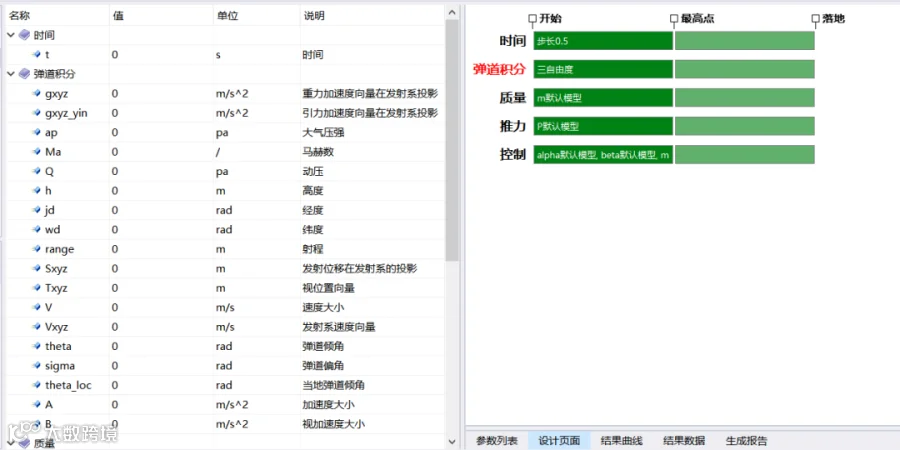

3.1 设置弹道计算模型
本文使用默认的弹道模型，只将初始弹道倾角和射向作为可变量，用于生成多条不同的弹道。

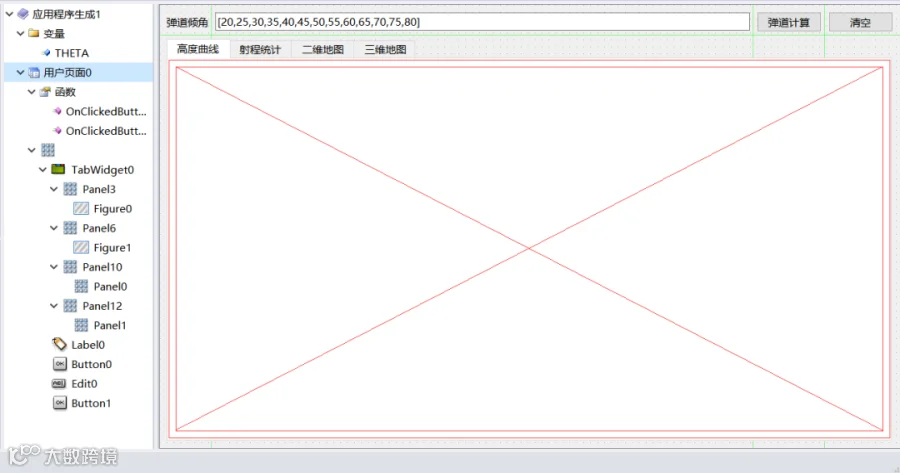

3.2 搭建GUI界面
新建应用程序生成模型，并搭建用户 GUI页面。

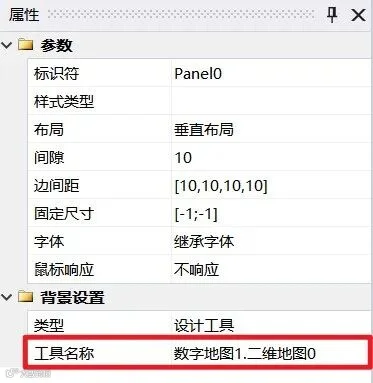

3.3 添加地图

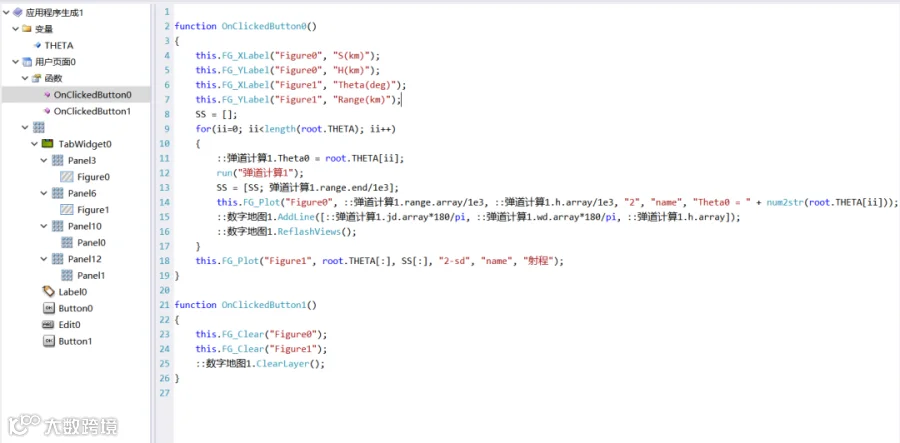

3.3 编写代码
function OnClickedButton0(){this.FG_XLabel("Figure0", "S(km)");this.FG_YLabel("Figure0", "H(km)");this.FG_XLabel("Figure1", "Theta(deg)");this.FG_YLabel("Figure1", "Range(km)");SS = [];for(ii=0; ii<length(root.THETA); ii++){::弹道计算1.Theta0 = root.THETA[ii];run("弹道计算1");SS = [SS; 弹道计算1.range.end/1e3];this.FG_Plot("Figure0", ::弹道计算1.range.array/1e3, ::弹道计算1.h.array/1e3, "2", "name", "Theta0 = " + num2str(root.THETA[ii]));::数字地图1.AddLine([::弹道计算1.jd.array*180/pi, ::弹道计算1.wd.array*180/pi, ::弹道计算1.h.array]);::数字地图1.ReflashViews();}this.FG_Plot("Figure1", root.THETA[:], SS[:], "2-sd", "name", "射程");}function OnClickedButton1(){this.FG_Clear("Figure0");this.FG_Clear("Figure1");::数字地图1.ClearLayer();}
3.4 打包发布

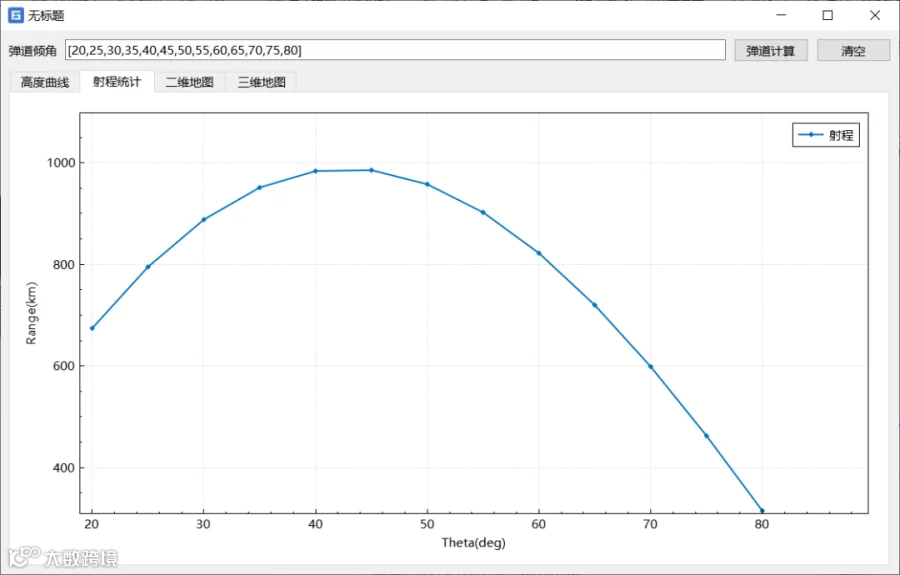

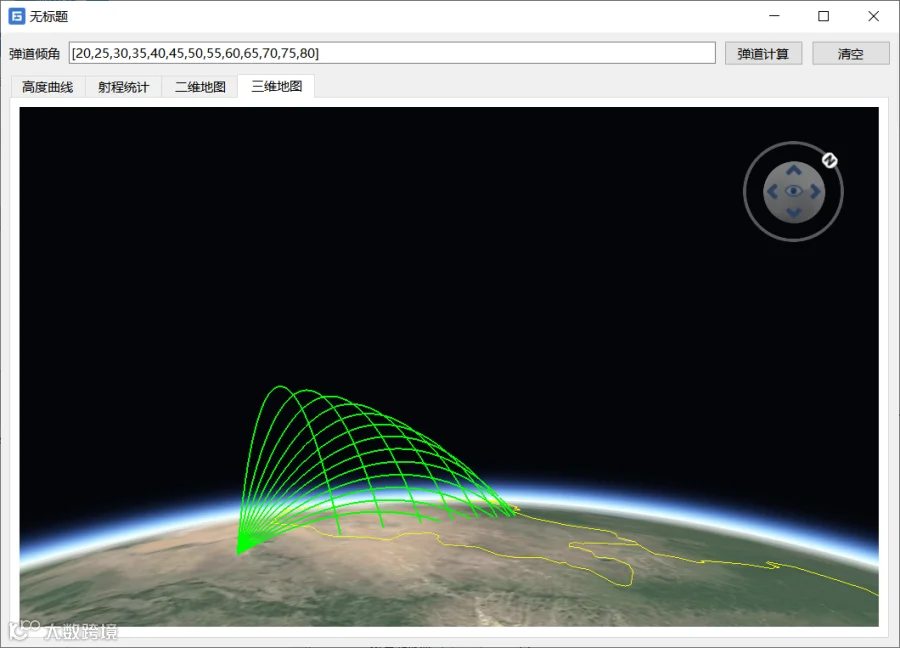

3.5 运行页面展示

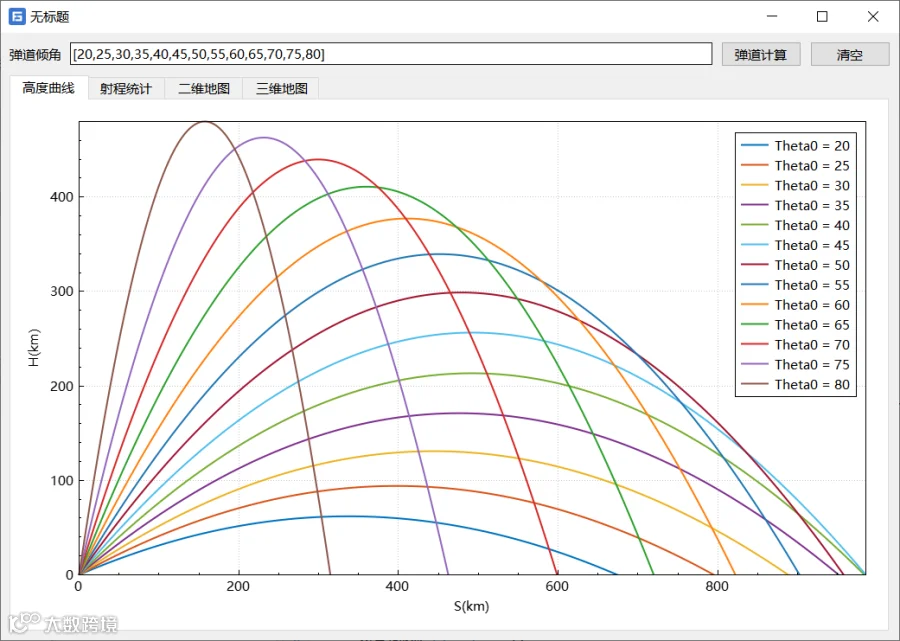

高度曲线：

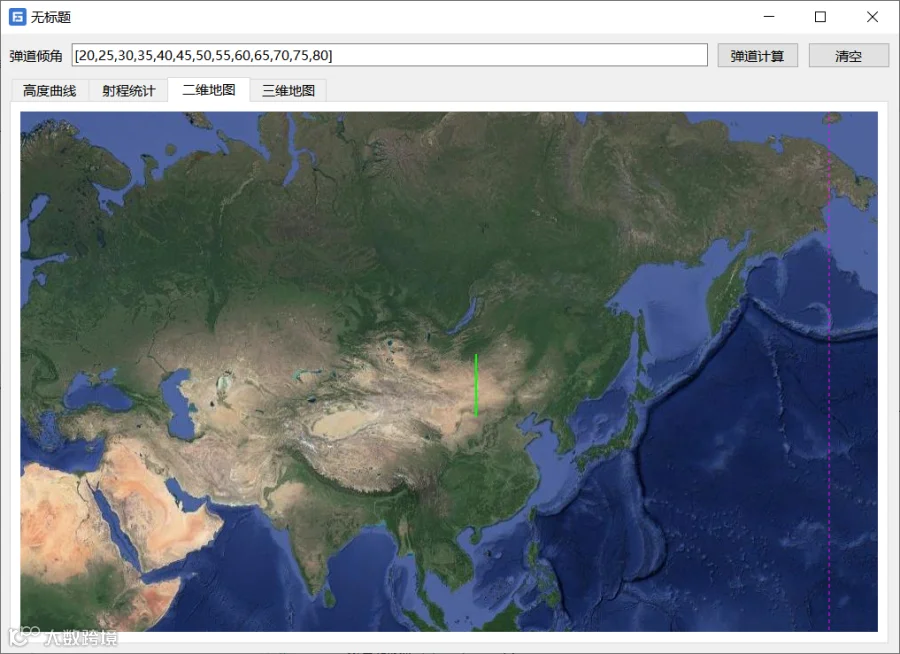

二维地图：
FlightSim平台介绍
FlightSim平台面向飞行器设计与仿真方向，历经近二十年的研制已发展成高端装备制造领域Matlab软件的国产化完整替代方案，包含VFlight、VSSim、VPlot、VCLite、VTeamWork等多款软件。平台拥有自主研发的面向对象解释语言（VD语言）、支持C源代码生成的计算引擎、适应多专业建模的软件架构等关键技术，可为飞行器总体优化、轨迹设计、气动分析、控制系统设计、半实物仿真、多飞行器协同仿真等任务提供高效的解决方案。
