玻璃基板越来越火
近日，英特尔新任 CEO 陈立武在访谈中明确将玻璃基板列为核心战略技术之一，进一步提振了市场信心。2026 年上半年，玻璃基板已成为 AI 芯片封装领域最受关注的技术路线。除英特尔外，英伟达、台积电、三星等全球巨头均将其纳入下一代先进封装方案，以 TGV（玻璃通孔）和 CoPoS（玻璃基板封装）为代表的技术正从实验室走向产业验证。
在此轮技术升级中，面板企业因具备深厚的玻璃加工、大面积光刻及薄膜沉积经验，被视为天然受益者。目前，京东方已率先建成试验线并展开产业合作，TCL 科技与深天马也在积极跟进。尽管二级市场更青睐“转型先锋”京东方，但 TCL 科技在玻璃基板领域的深层布局同样值得重新审视。
为什么玻璃基板“非做不可”

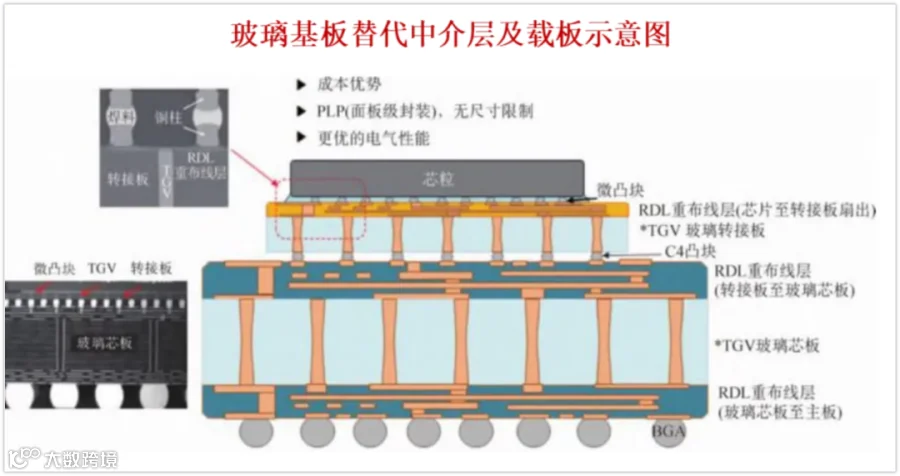

玻璃基板即用玻璃制作的芯片载板。随着 AI 芯片算力需求激增，封装尺寸迅速扩大，英伟达最新的 Rubin GPU 封装尺寸已达光罩的 5.5 倍，传统有机基板逐渐暴露出结构性瓶颈。
首先是热膨胀系数（CTE）匹配问题。有机基板与硅芯片的 CTE 差异较大，易导致大面积封装翘曲甚至开裂。实测数据显示，玻璃基板可将封装翘曲降低约 16%，热膨胀形变优化约 19%。其次，玻璃具备优异的绝缘性能，在高频信号传输中介电损耗远低于有机材料，显著提升了信号完整性。此外，玻璃的尺寸扩展性更强，可加工 100×100mm 甚至更大的基板，远超硅中介层约 35×35mm 的极限。
凭借上述优势，台积电预计于 2028 年下半年实现玻璃基板规模量产，英特尔亚利桑那试产线良率已超 95%，三星电机也已向客户送样。玻璃基板的核心在于加工，而这正是产能丰富、技术积累深厚的面板企业的强项，也是其从显示产业延伸至半导体领域的关键窗口。
面板企业的“先手”：玻璃加工能力的技术同源性
面板企业切入玻璃基板封装并非跨界，而是制造能力的自然延伸。显示面板的 Array 段制程涉及薄膜沉积、光刻、蚀刻等环节，与半导体制造高度同源，区别仅在于基底材料为玻璃且尺寸更大。
面板企业在 TGV 成孔、孔壁金属化、RDL 重布线等前道工艺上拥有天然的制造基础。更重要的是，面板厂常年处理大尺寸玻璃基板，在翘曲控制、大面积均匀性及良率爬坡等方面积累了深厚的工程经验，这正是玻璃基板封装工业化最急需的能力。
从全球格局看，中国台湾面板企业起步较早，群创已与台积电在 CoPoS 项目中合作。大陆方面，京东方动作最快，已于 2026 年上半年实现全自动化通线；深天马则着力挖掘低世代 LCD 线的转型潜力。

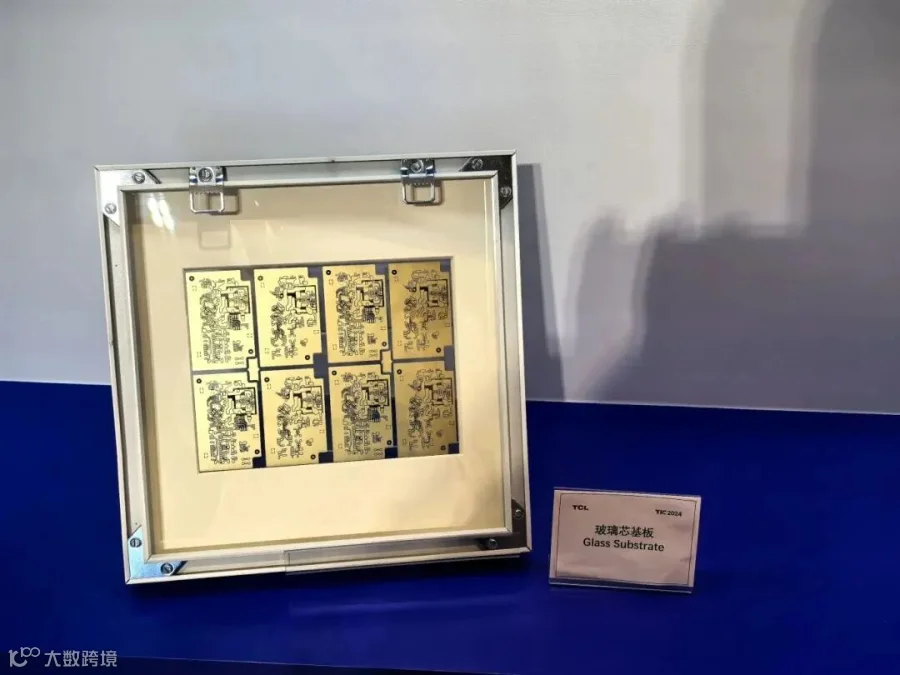

TCL 科技的布局相对低调但深入。2024 年 12 月，TCL 华星与天津普林联合研发的高密度通孔玻璃芯基板首次亮相；2026 年 5 月，TCL 科技确认已完成相关前期调研与技术预研。
TCL 的“三件套”：一块完整的产业拼图
TCL 科技在玻璃基板领域的核心竞争力，在于其构建了覆盖玻璃加工、载板制造、精密键合的协同链条。
华星光电：前道工艺与量产能力

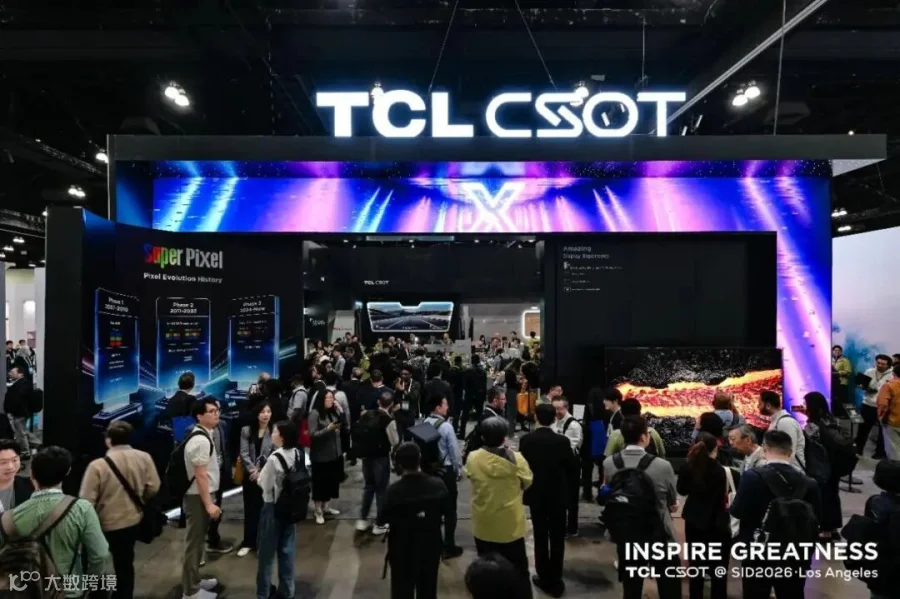

作为全球领先的面板制造商，华星在大尺寸玻璃基板的光刻、薄膜沉积等环节具备成熟的大规模量产能力。专利信息显示，华星已切入 TGV 核心工艺，重点解决导电段附着力等工程难题。在 SID2026 展会上，华星展示了全球最高 1700PPI 的玻璃基 OLED 显示产品，印证了其解决制造难点的技术储备。
天津普林：中游载板制造与工装细节
控股子公司天津普林拥有 36 年 PCB 制造经验，并于 2024 年底公开了与华星联合研发的玻璃芯基板样品。其专利涵盖玻璃基板电镀治具、夹持装置等关键工装。针对玻璃脆、薄、易翘曲的特性，这些工艺细节决定了量产线上夹持、转运及电镀的稳定性，是产业化落地的关键门槛。
芯颖显示：精密键合与微米级对位
三安光电与 TCL 华星合资成立的芯颖显示，正开发面向玻璃基的 Micro LED 技术。其布局覆盖透明图案化基板、导孔结构、激光转移载板等多个环节，展现出在微米级对位、器件互连和精密绑定方面的连续研发能力。
三者协同，使 TCL 科技具备了从玻璃原片到精密布线的完整技术覆盖。虽然整合尚处早期，但其架构的完整性在国内面板企业中独具优势。
重估的锚点：不是短期利润，是产业卡位
当前市场对 TCL 科技的认知存在两处偏差：一是认为其布局不如京东方“实”，实则两者路线不同，京东方单点突进，TCL 则构建能力链；二是认为玻璃基板落地尚远，忽视了技术路线确立后的“卡位窗口”。
玻璃基板供应链将在未来 2-3 年内成型，巨头量产时间表集中在 2027 至 2029 年。供应商锁定、工艺验证等工作必须超前部署。因此，提前判断具有合理性。
玻璃基板热潮正在改写部分面板企业的估值逻辑。过去被视为周期性重资产的面板产线，若能通过新工艺被半导体产业重新发现，将以有限投入换取巨大的想象空间。对于市场而言，重资产最大的风险在于缺乏想象力，而玻璃基板正是打破这一僵局的关键钥匙。
