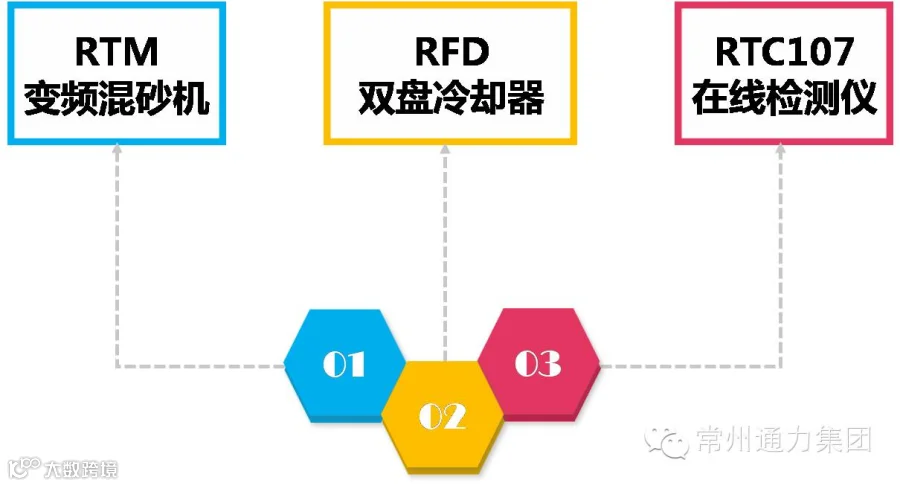

粘土砂砂处理三大工艺设备

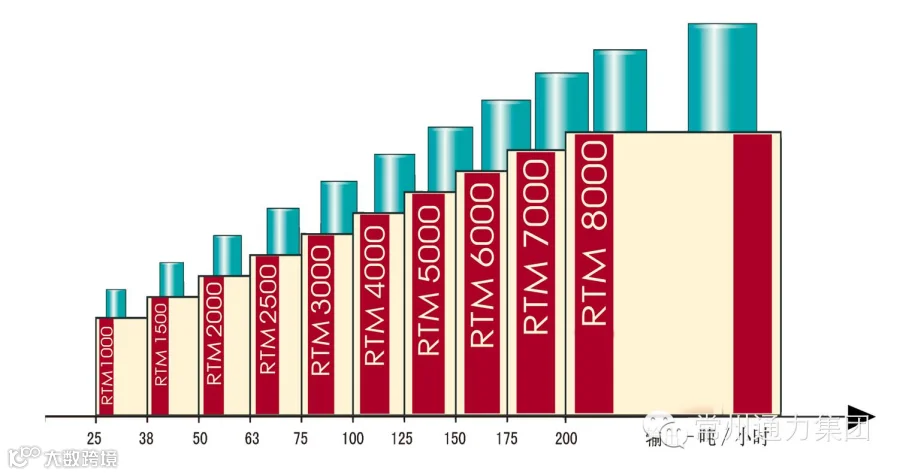

一、RTM变频混砂机（25-200T/H）

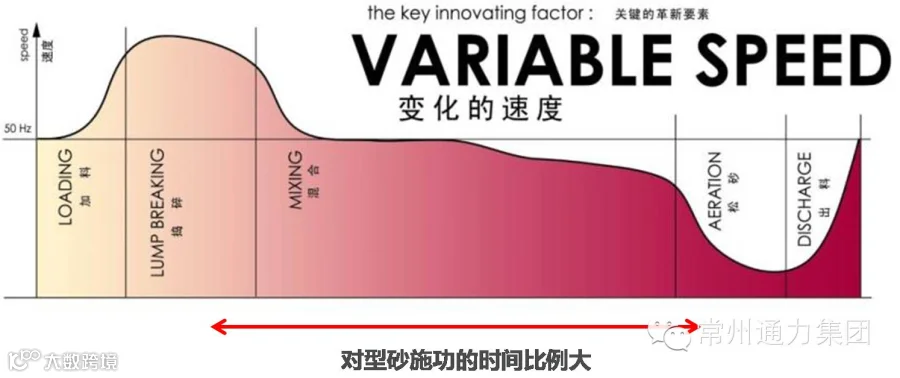

RTM——合理的转子转速变化

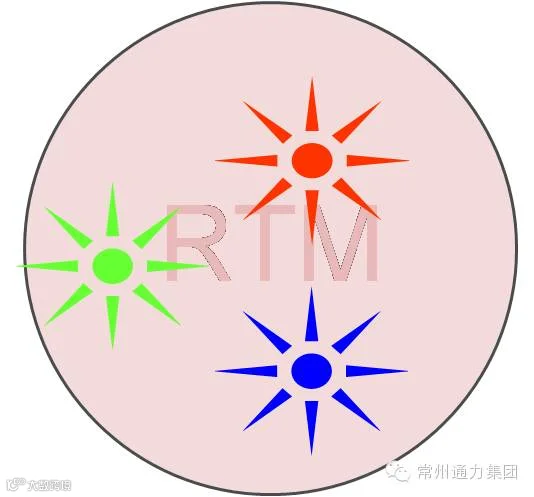

RTM变频混砂机 相对运动
☆ 各个转子离混砂机中心不等距排列，转子在公转的同时，每一个转子运行轨迹就是同心圆环，并且相互重叠。混制型砂时就没有死点。
☆ 提高型砂混制均匀性。
衡量的标准之一：混砂机效率
注：各种混砂机的原理决定了混砂机的效率
混砂机混制效率=工作膨润土 ∕可用膨润土（或活性膨润土）
工作膨润土=22.16 x GCS / (132.1- CB)
可用膨润土=（0.1527xGCS）+（1.328xH2O）
单位：GCS（ N/cm2） ；H2O（%）
衡量的标准之二：混砂机能力
以100t/h砂处理为例：
4吨/每碾加砂 × 25批次/小时=100吨/小时

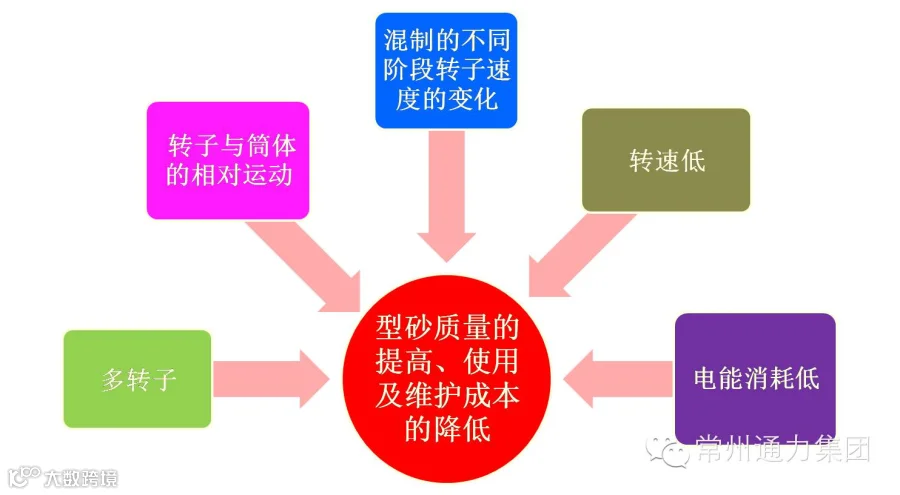

RTM变频混砂机的特点

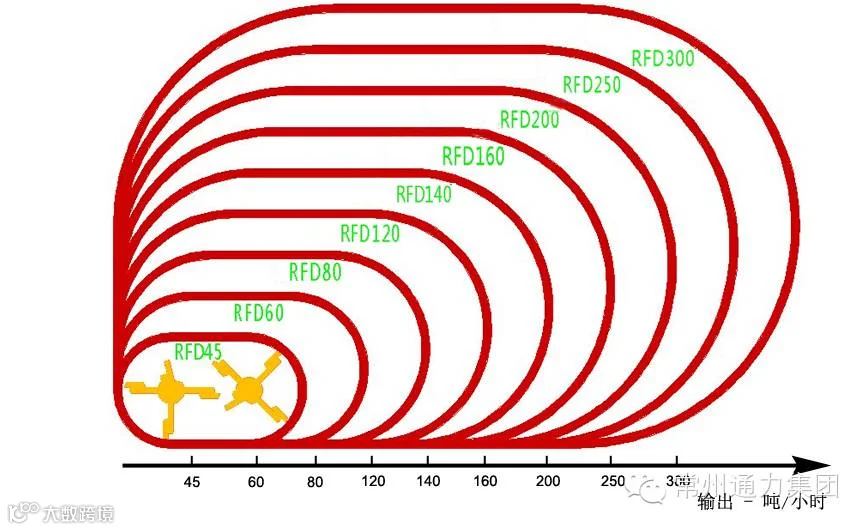

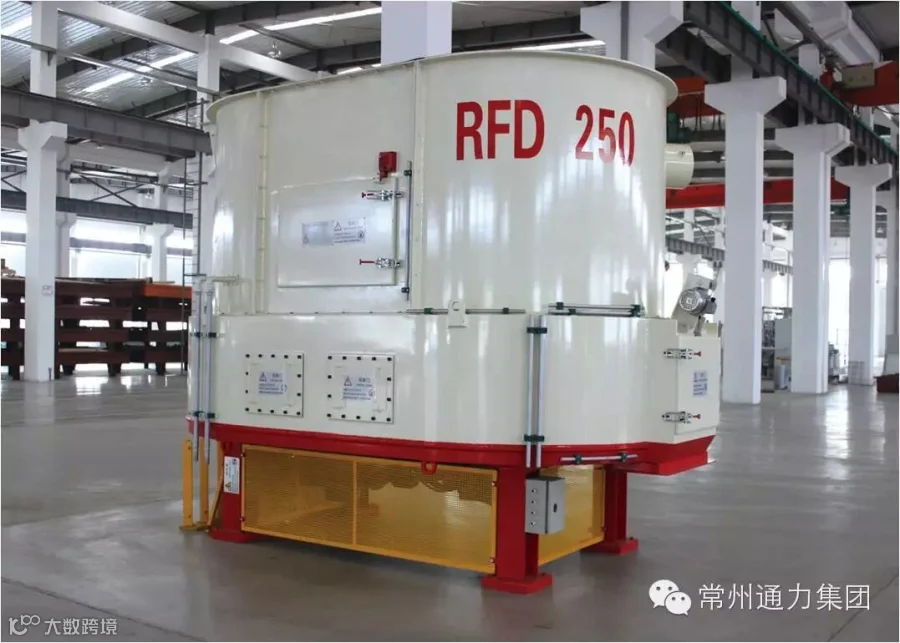

二、双盘冷却器（45-300T/H）
RFD双盘冷却器 选型要素
• 砂流量：造型线（砂型尺寸、生产率）
• 环境条件：温度、湿度、海拔
• 旧砂：温度（砂铁比）、水分
砂冷却的依据
☆ 每蒸发1%的水份，砂温可以降低约22～25 ℃。
条件：
1-足够的水份，均匀地搅拌其中；
2-足够的风量，迅速地带走湿热的水汽。
RFD双盘冷却器------优点
☆ 控制旧砂的温度至49 ℃或环境温度+10℃以内；
☆ 控制旧砂的湿度至2.2±0.2%；
☆ 预混：预熟化膨润土，提高混砂机的效率；
☆ 保证旧砂的均匀性、一致性；
☆ 无工作振动，稳定可靠；
☆ 智能控制，几乎免维护。

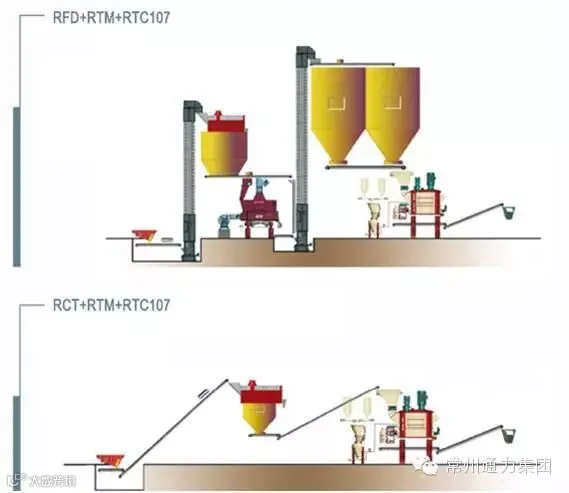

砂处理流程理念—经济实用

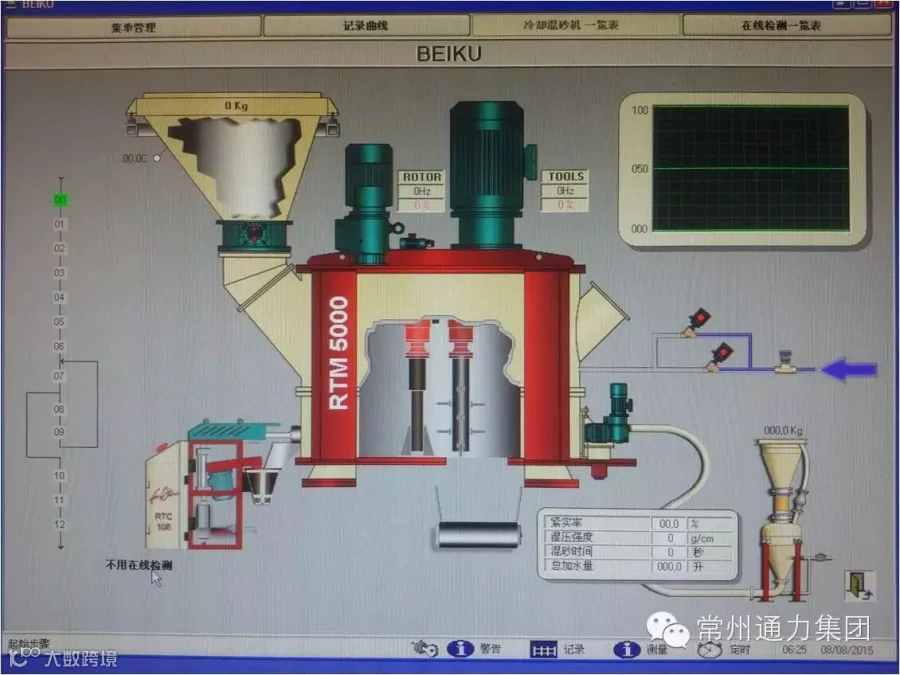

三、RTC107在线检测仪
精确的系统控制
RTC107检测控制的参数
检测参数：
• 紧实率
• 湿压强度
• 旧砂温度
控制参数：
• 修正当碾紧实率设定值
• 下一碾辅料加入量
• 当碾加水量

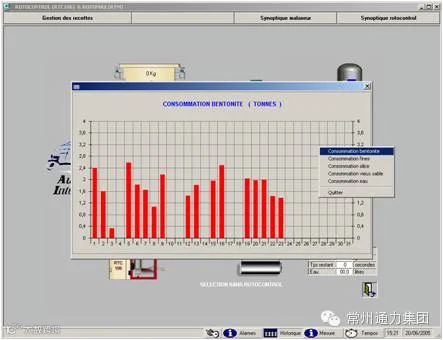

完善的系统管理数据库
