科蒂斯Curtis电量表906D采用LCD显示蓄电池电量，清晰了然；电量显示从高到低，10段显示，电压过低时，电量表会闪烁发出要充电的警告；电池电量指示仪表，全固态，便于安装，是高尔夫球车，商用清洗设备、移动求援车、电动自行车、电动船舶用电机、医疗器械及许多其他应用的理想之选，可用于表盘安装以及PCB安装模块。
906D48V侧面图：
Curtis 906D48BWBANV
电压：48V
电流：25mA
906D48V正面图

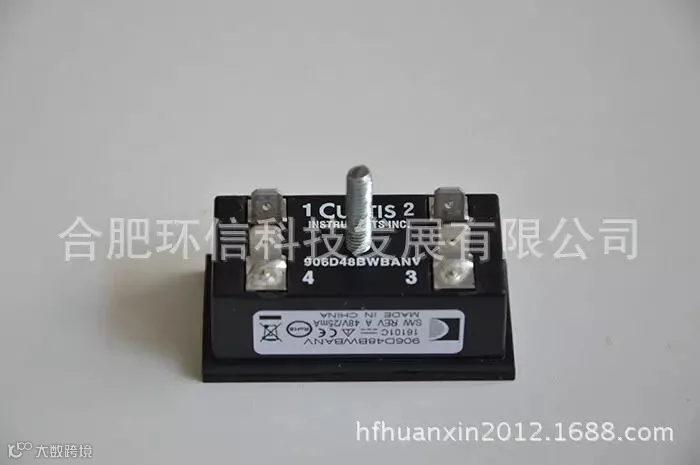

906D48V接插件：
电量表端口定义/接线方式：
1号脚：电源正；
2号脚：电源负；
3号脚：急停锁止；
4号脚：钥匙开关。

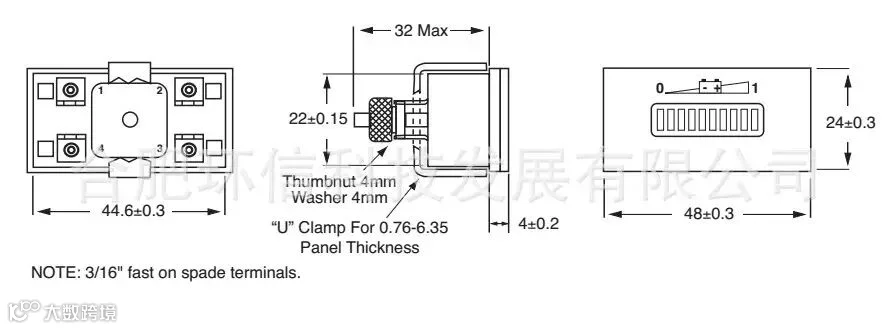

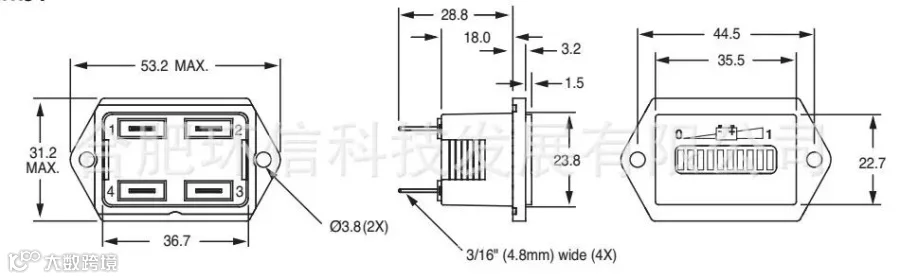

906D48V安装尺寸：

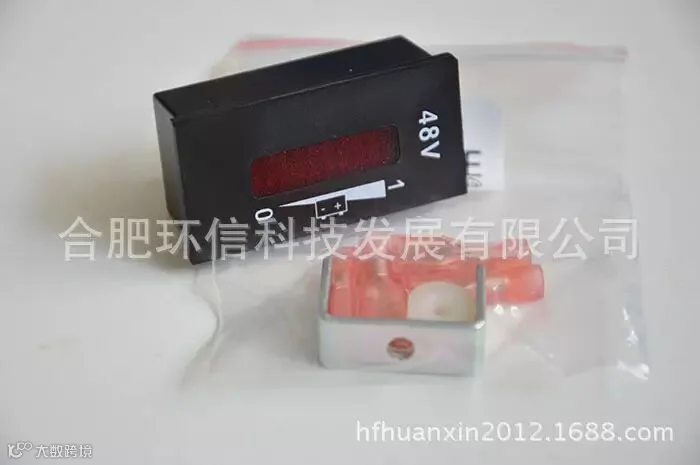

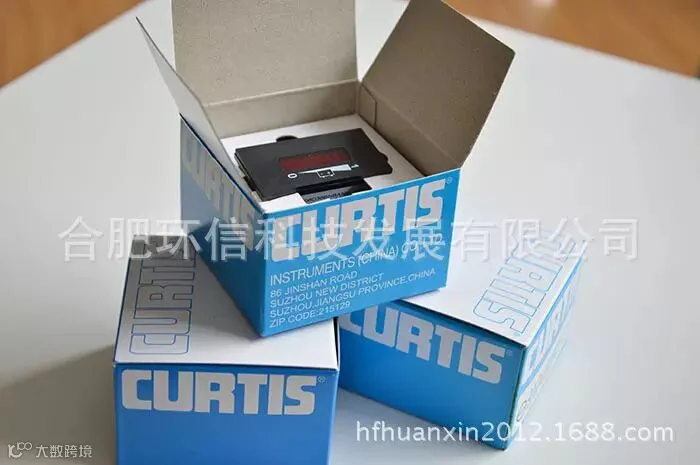

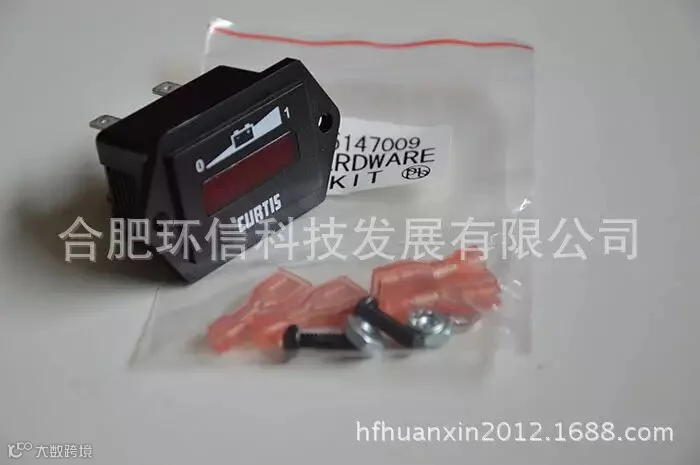

906D48V包装：
906系列电池电量仪表采用了科蒂斯的专利技术，广泛用于高尔夫球车/清洁设备/助动车/电动自行车；电动水上摩托车/医疗设备以及其他设备。
特性：
1.所有电路集成在一个独立芯片上,使用寿命长,可靠性高.
2.十段发光LED逐一发光显示电池电量,从电量"满"到电量"空";
3.电池放电达70%,闪烁灯发出"电量储备"警告.
4.电池放电达80%,双闪灯闪烁发出"电量耗尽"报警.
5.906仪表结构紧凑,易于安装,安装留位为36.8*24.1MM*2的空间,面板后面所需空间小于35ＭＭ＊２．

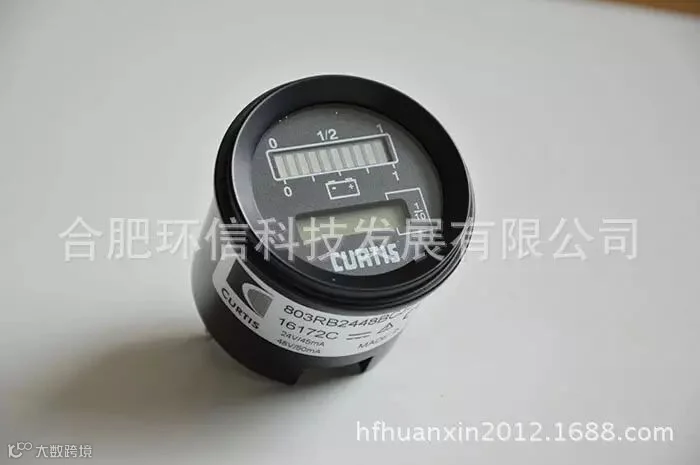

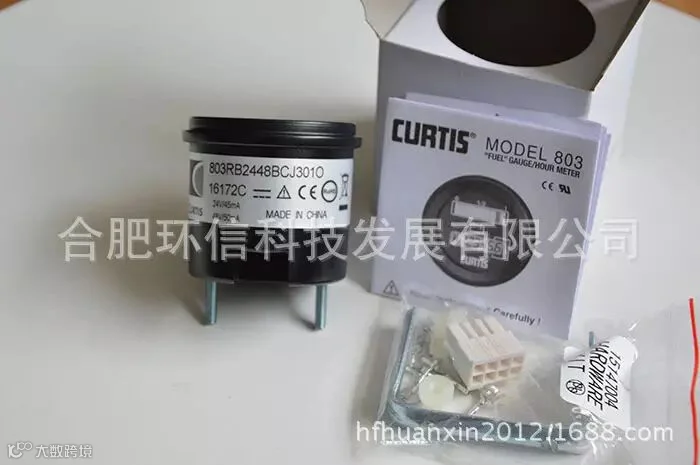

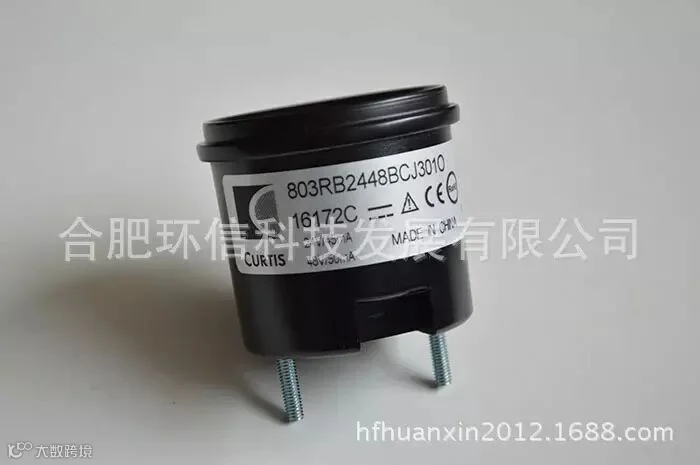

MODEL Curits 803仪表
电压：24V/48V
电流: 45mA/50mA
电池放电指示器，带有提升锁止的小时计是一种完全的固态电池放电指示器，该设备可以在极端恶劣的操作环境条件下表现出卓越的可靠性，适合所有电动车辆。

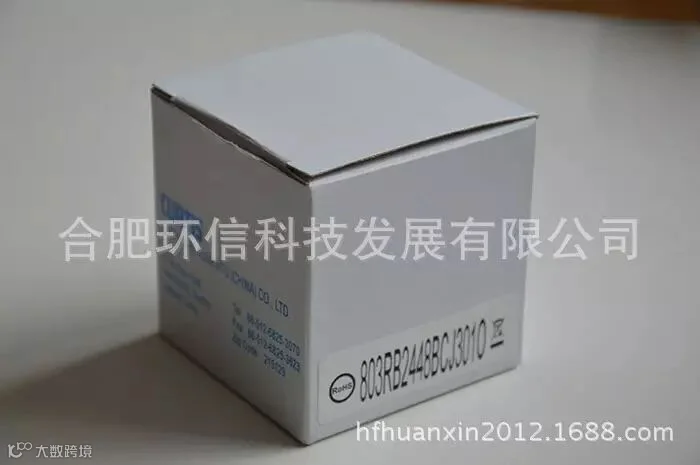

整体包装
型号：Curtis 906T48HNDAO
电压：48V
电流：25mA

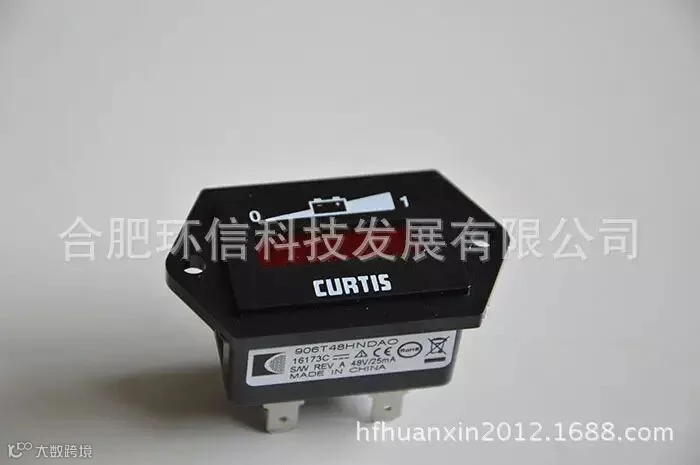

906T48HNDAO正面图
906T48HNDAO侧面图：

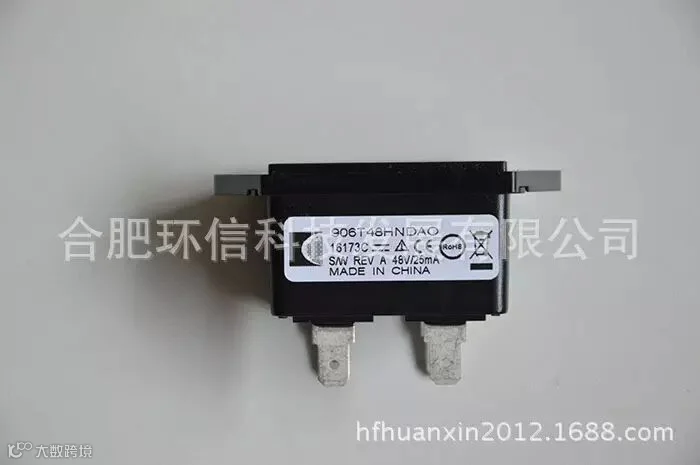

906T48HNDAO接插件：
电量表端口定义/接线方式：
1号脚：电源正；
2号脚：电源负；
3号脚：急停锁止；
4号脚：钥匙开关。
906T48HNDAO安装尺寸：

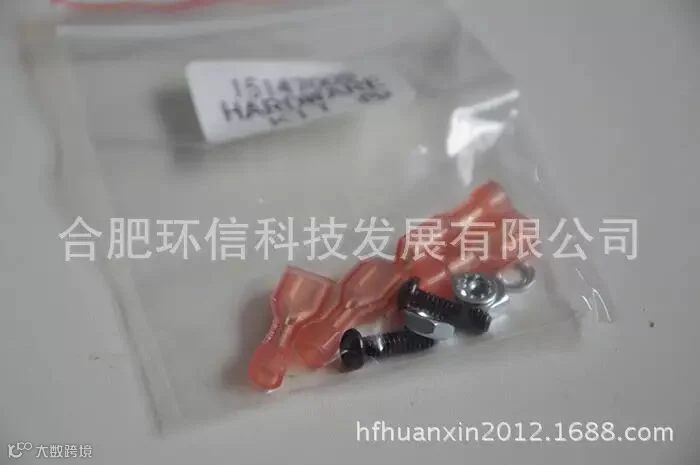

906T48HNDAO包装：
906系列电池电量仪表采用了科蒂斯的专利技术，广泛用于高尔夫球车/清洁设备/助动车/电动自行车；电动水上摩托车/医疗设备以及其他设备。
特性：
1.所有电路集成在一个独立芯片上,使用寿命长,可靠性高.
2.十段发光LED逐一发光显示电池电量,从电量"满"到电量"空";
3.电池放电达70%,闪烁灯发出"电量储备"警告.
4.电池放电达80%,双闪灯闪烁发出"电量耗尽"报警.
5.906仪表结构紧凑,易于安装,安装留位为36.8*24.1MM*2的空间,面板后面所需空间小于35ＭＭ＊２．
组合仪表：HXYB-A4801BZ1

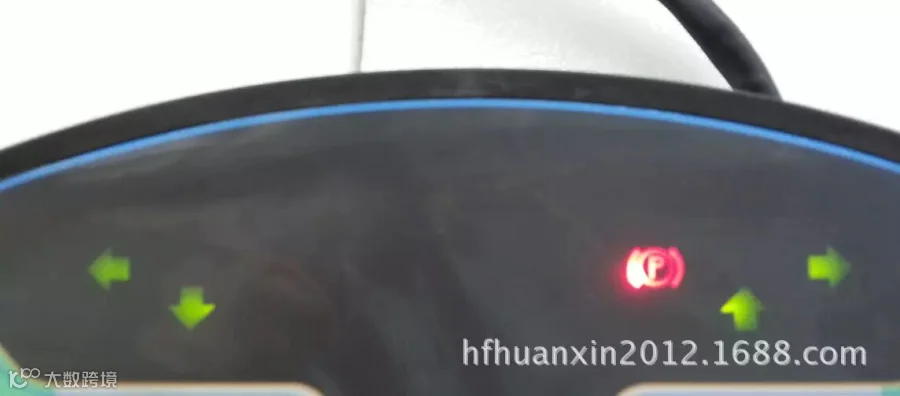

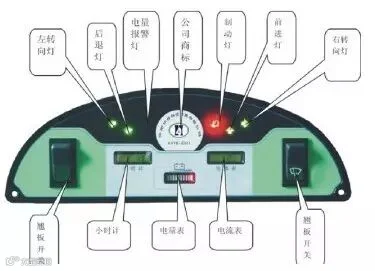

组合仪表指示灯细节图：有前进指示灯、后退指示灯、电量报警灯、制动灯、左转向灯、右转向灯。

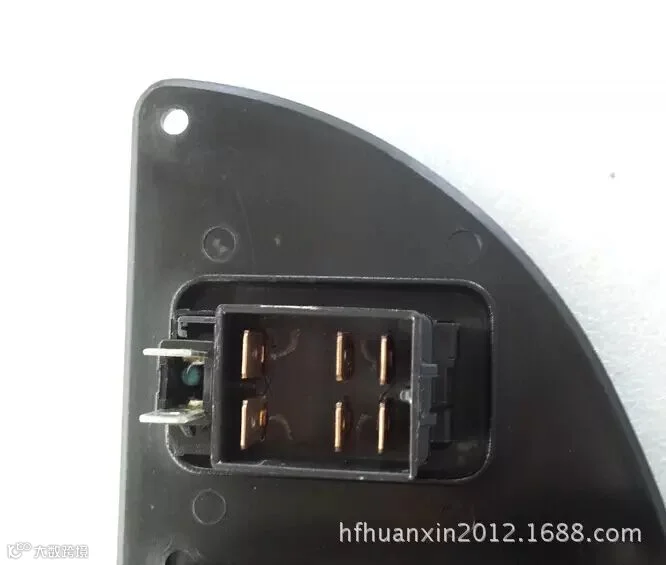

组合仪表插件：

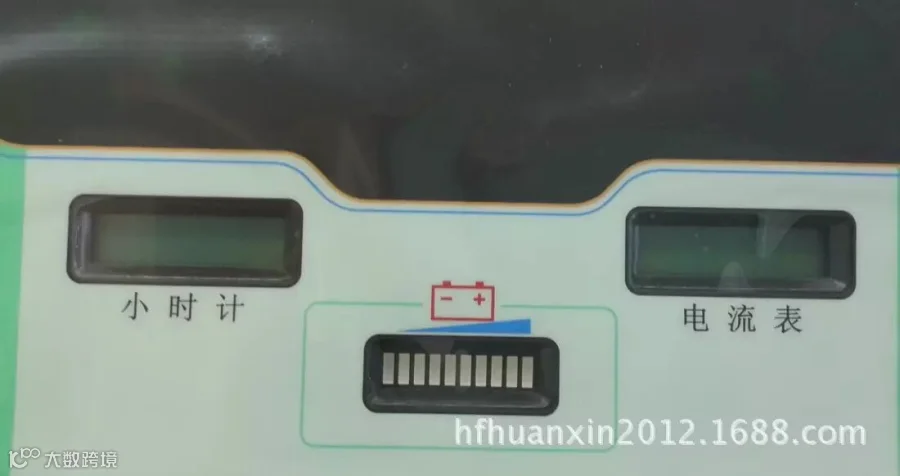

组合仪表带的小时记、电量表、电流表细节图：

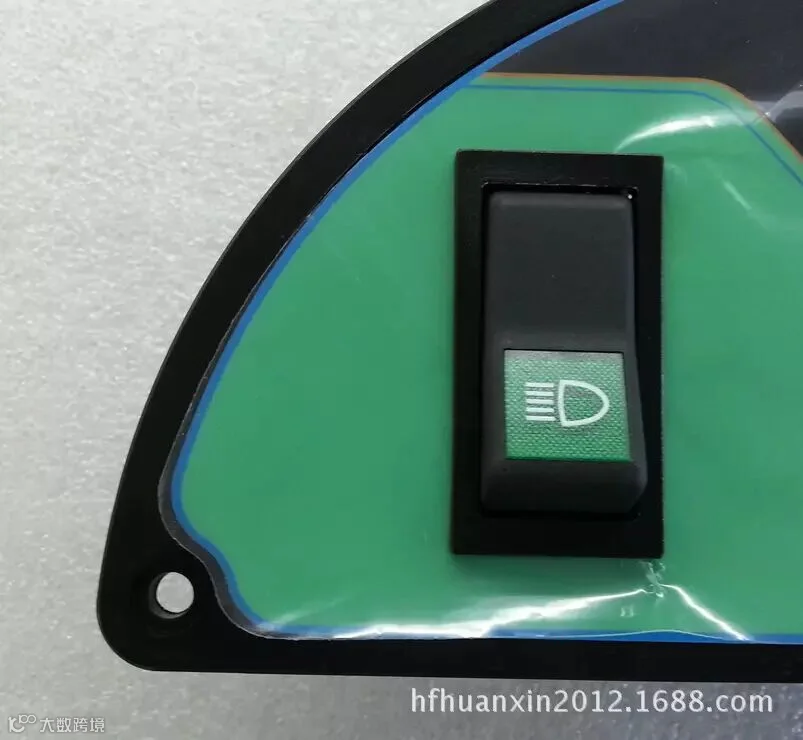

仪表上翘板开关，可根据客户要求更改为前进/后退，大灯/雾灯/警示灯等等。

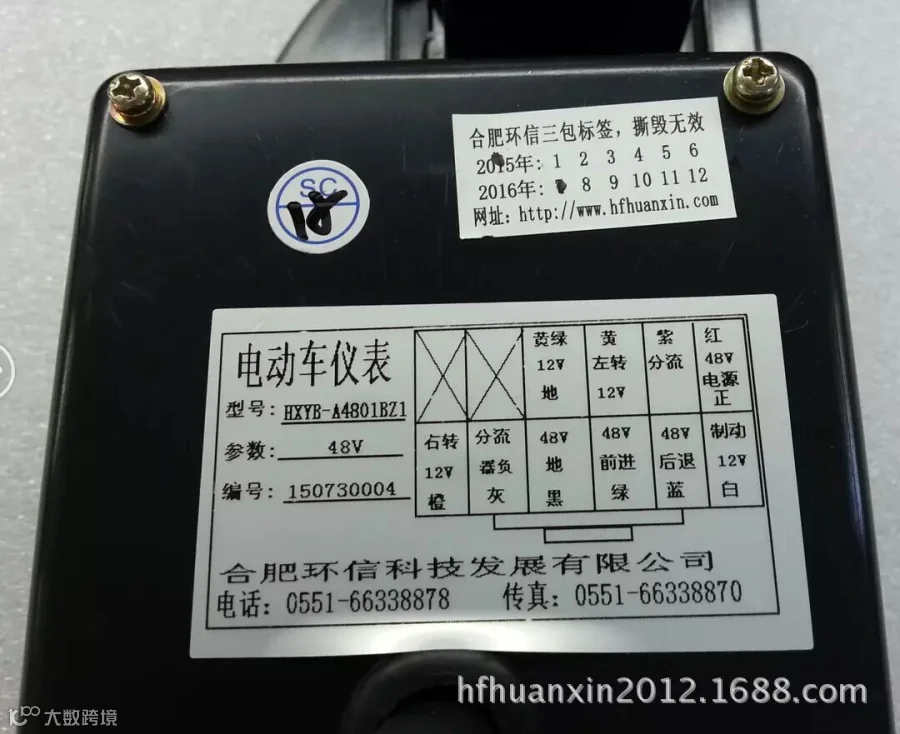

每块仪表上都有环信专用的三包标贴和产品的型号及端口定义：

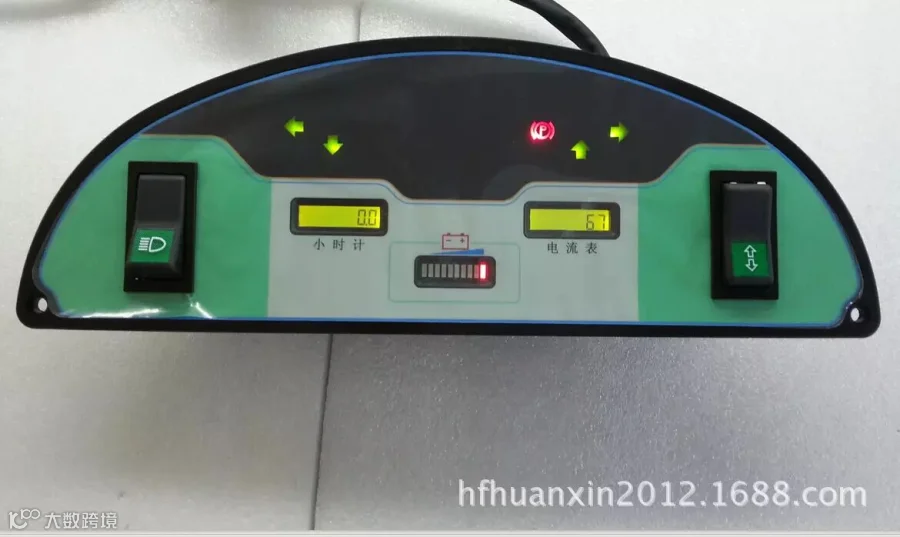

组合仪表通电全图：
组合仪表细节图：

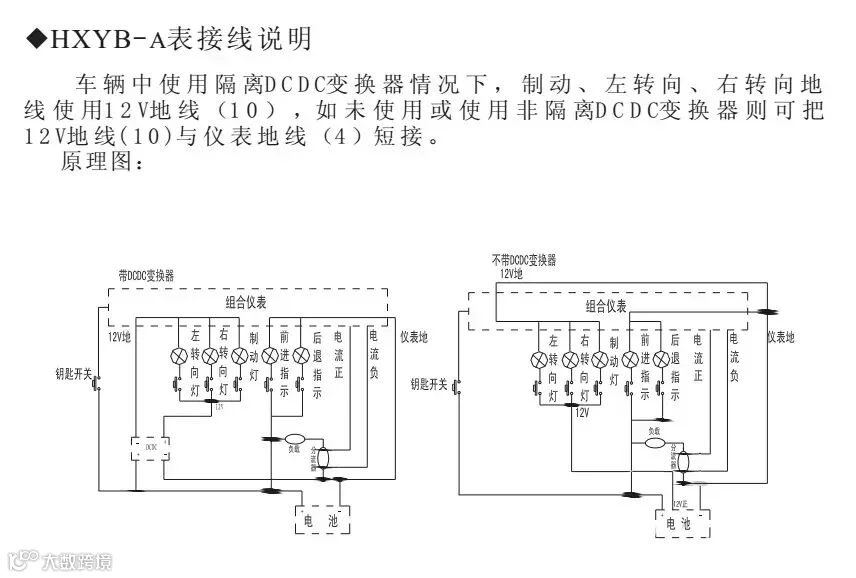

组合仪表接线说明：

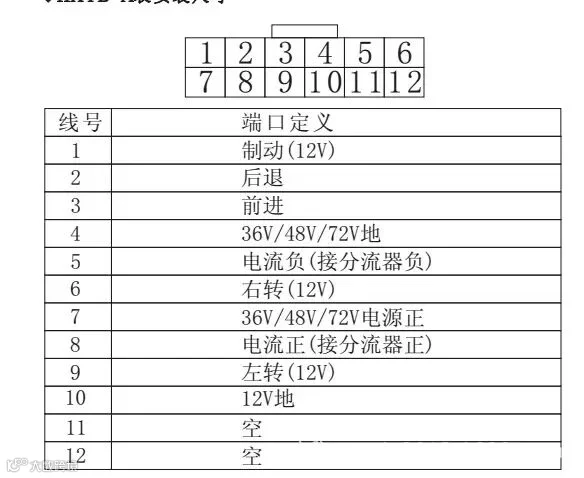

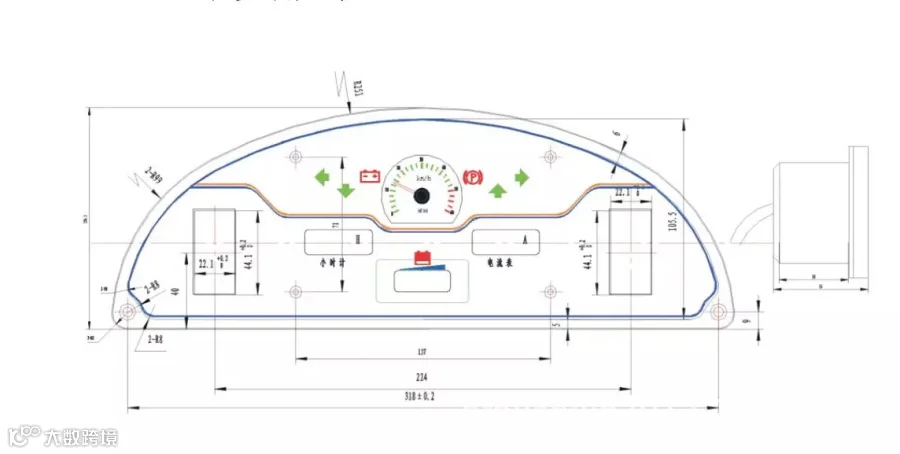

A表安装尺寸及端口定义：
型号：HXYB-7200BZ
电压：72V
功能：里程表、电流表、电压表、电量表、小时计、速度表、左转向灯、右转向灯、前进灯、后退灯、驻车制动、制动信号。

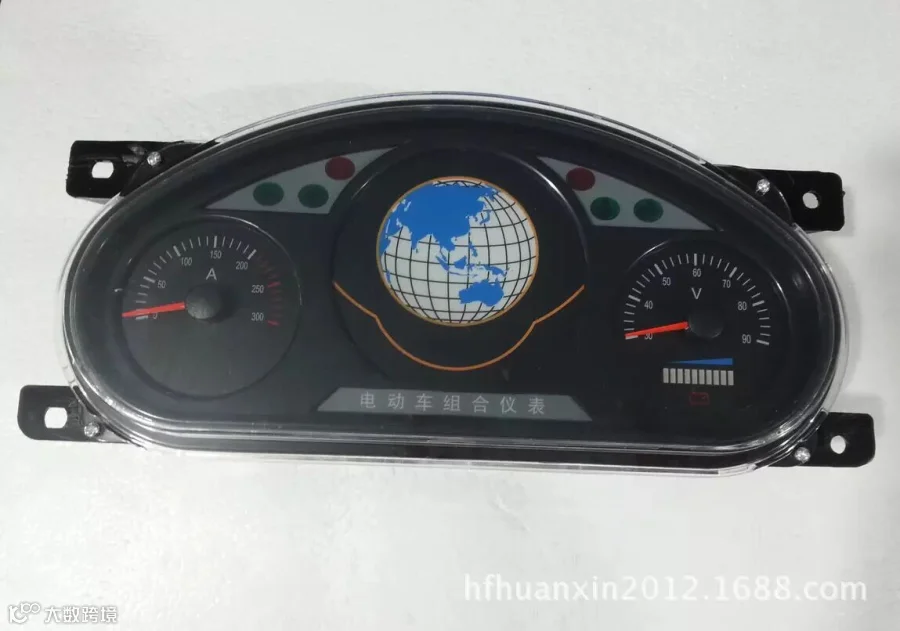

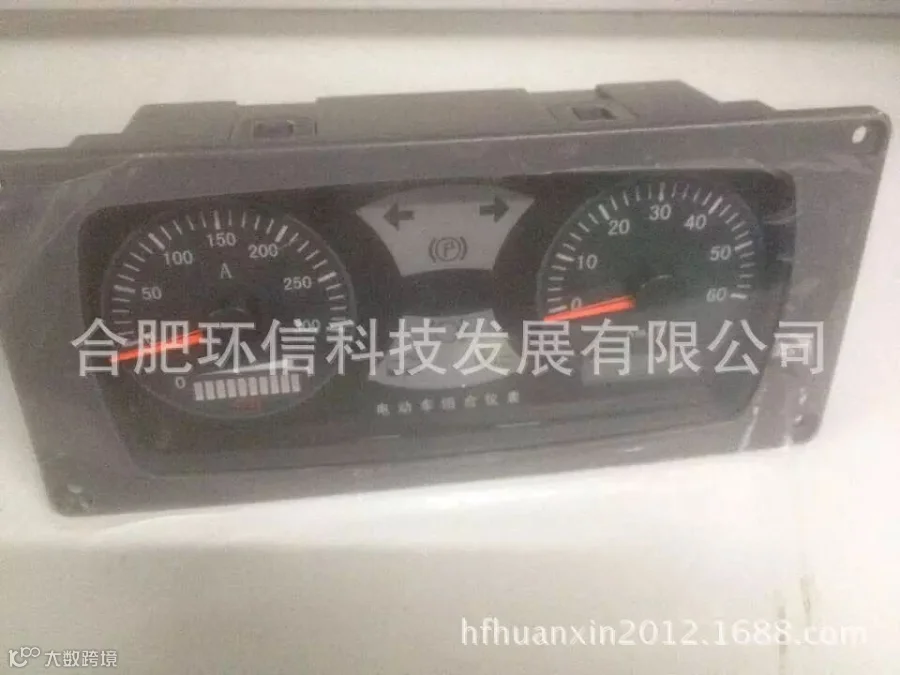

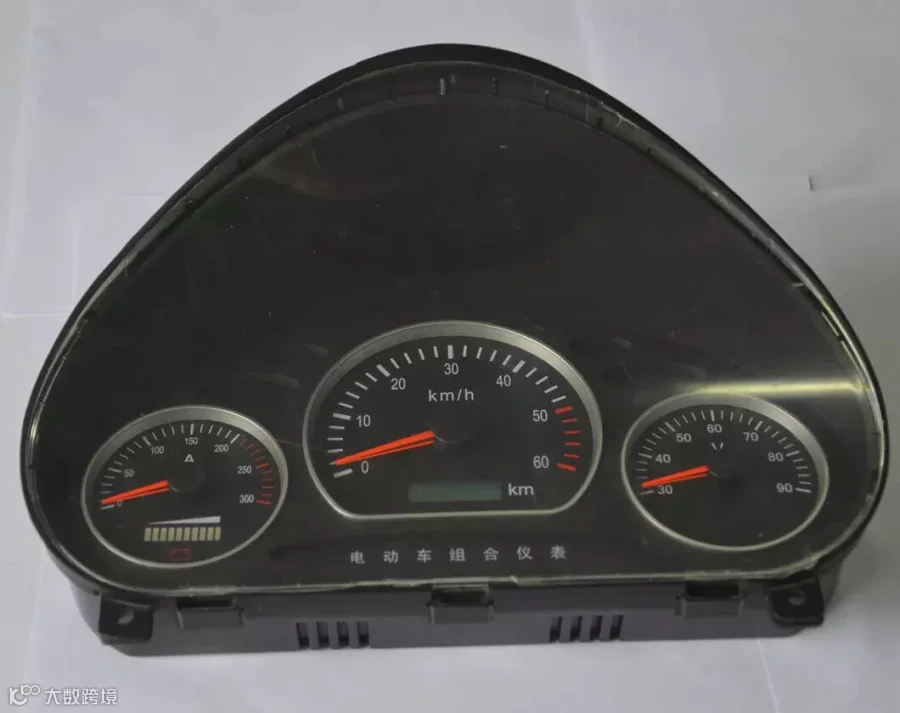

仪表实物图：

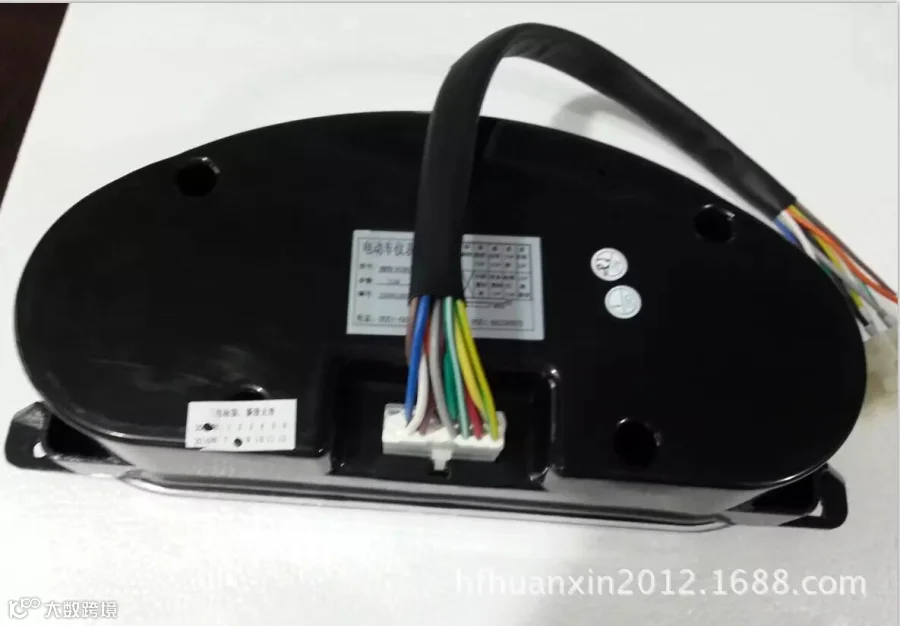

每个仪表都带的有配套的仪表线束、方便接线。

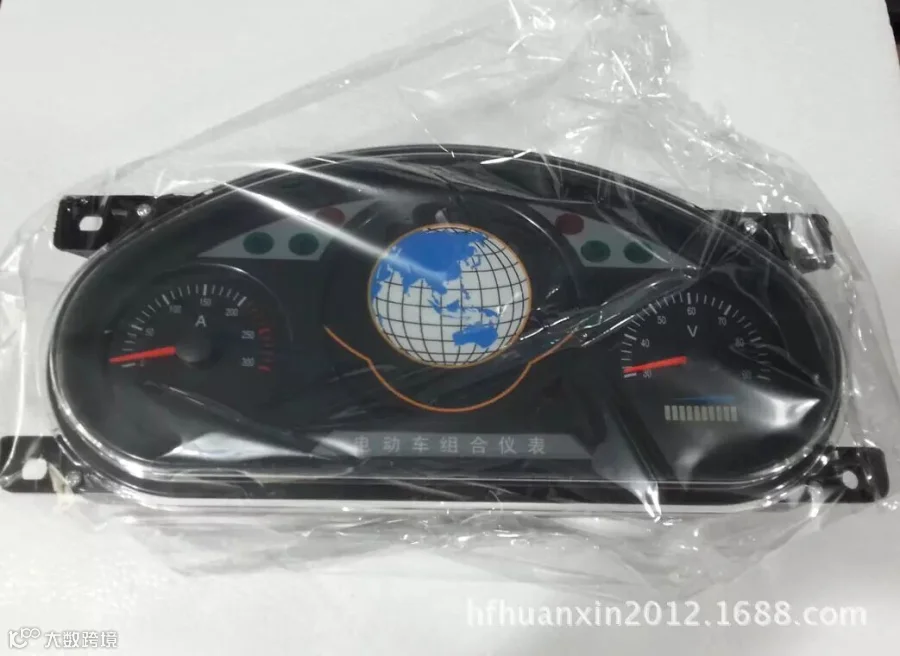

仪表外包装上都有薄膜包装，避免由于摩擦导致花屏。

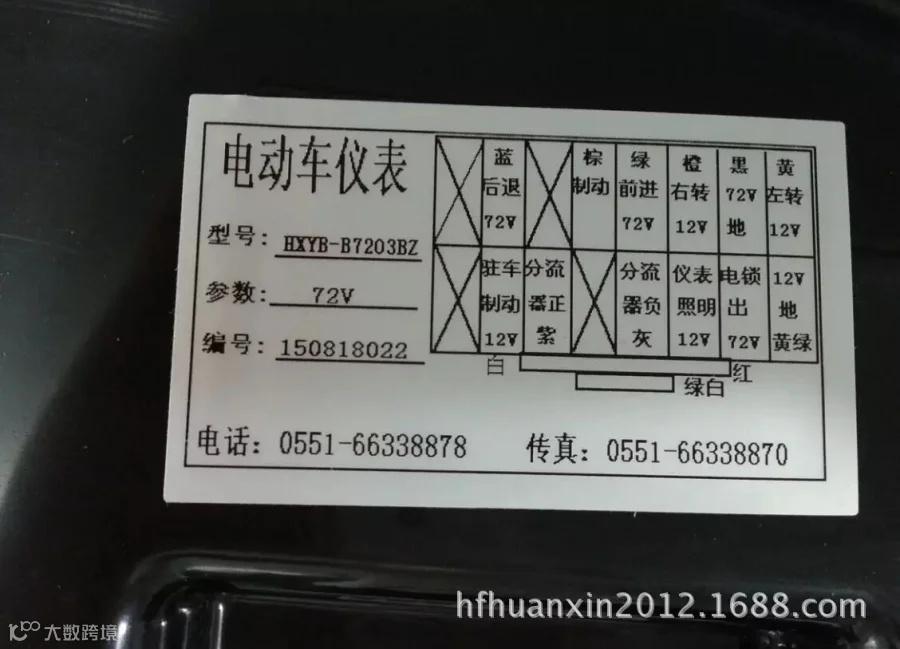

仪表上的产品标贴，上有产品型号、端口定义以及产品编号：

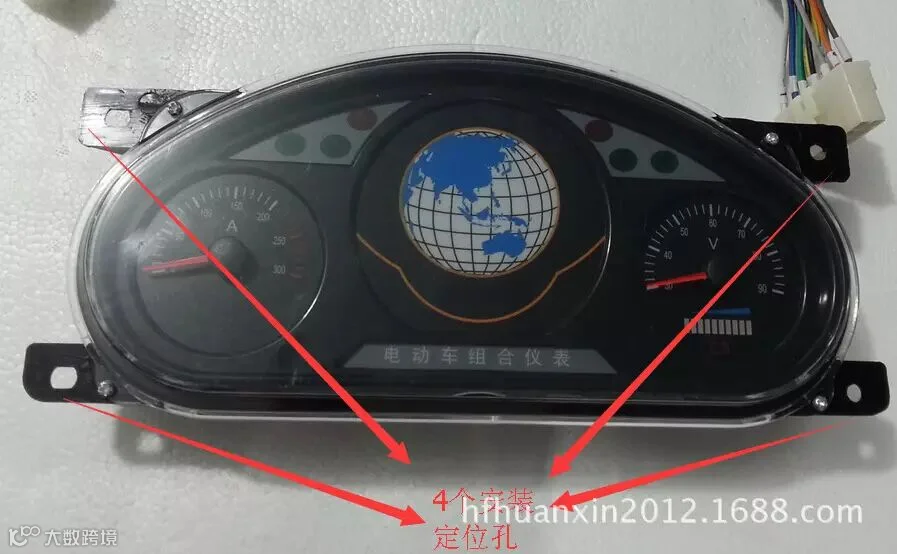

仪表的4个安装定位孔：

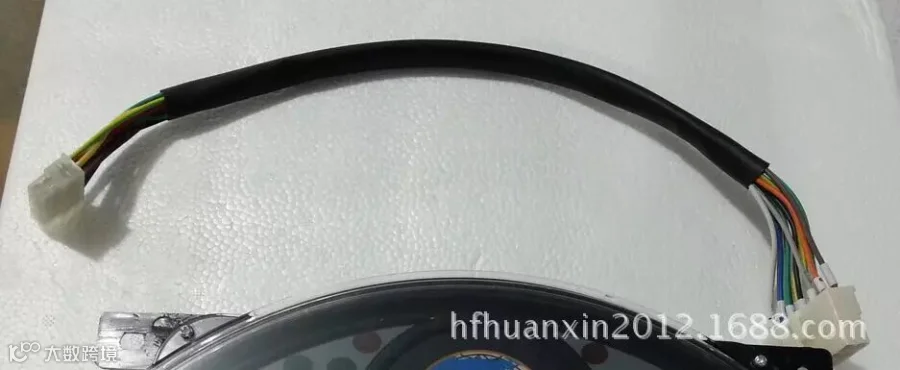

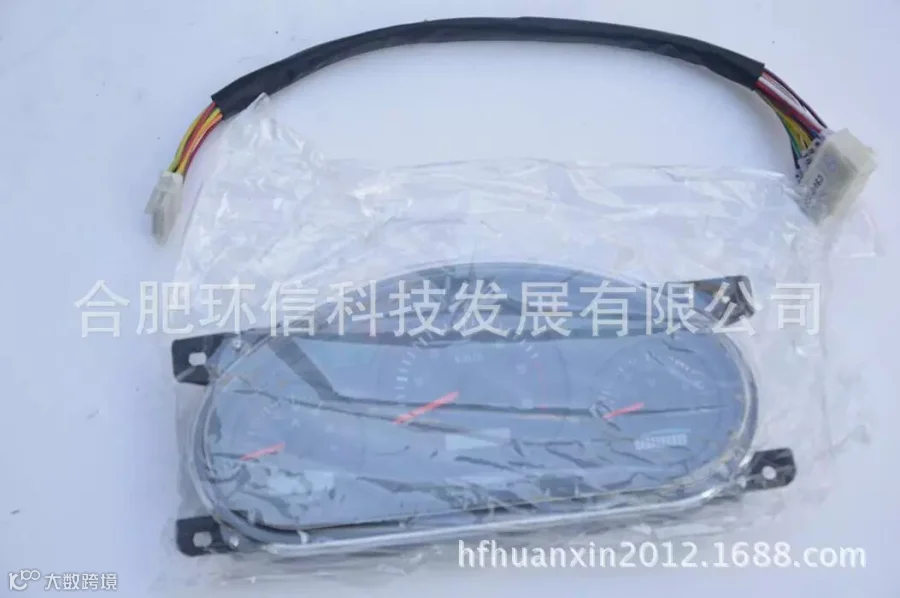

仪表配套的线束:

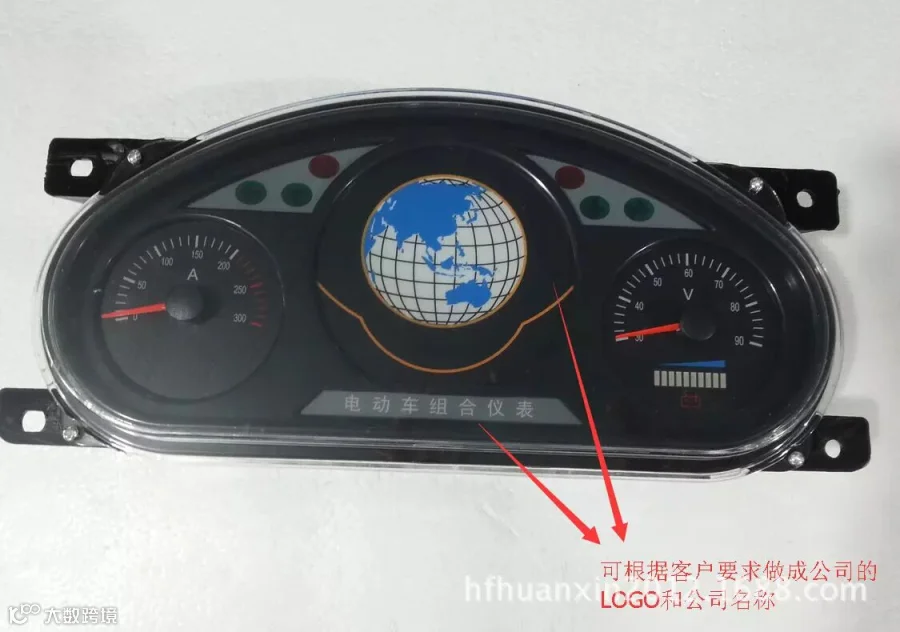

仪表的中间部分可以做成客户要求的公司LOGO和公司名称：
端口定义：

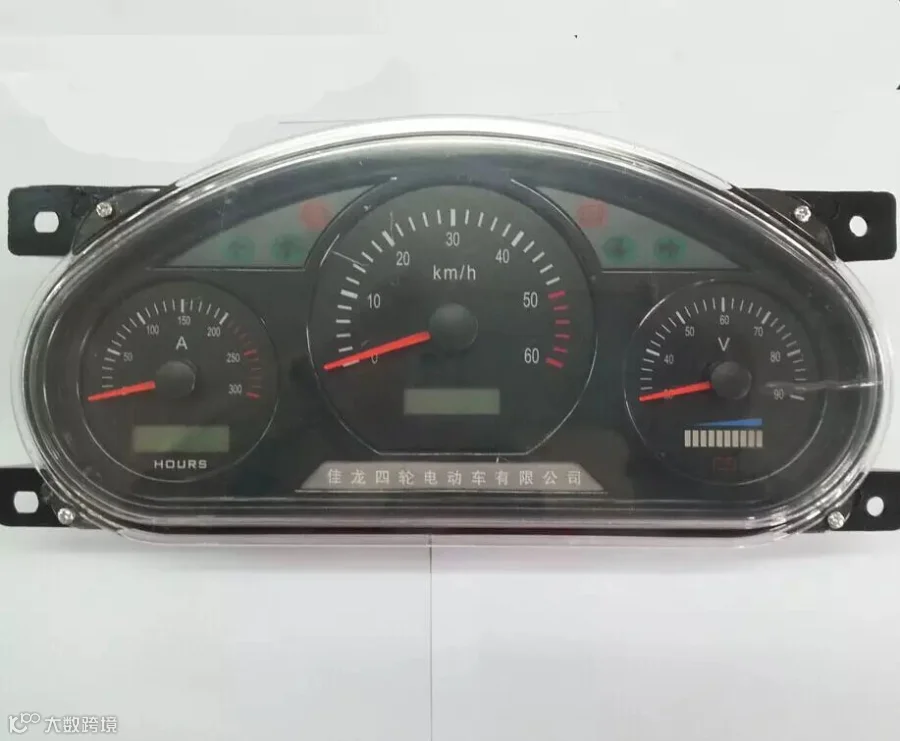

当然中间的位置也可以做成带速度里程表和转速的，如图：
HXYB-C4801功能：
含有电流表、电压表、电量表、里程表、转速等。
可根据用户车辆的轮胎直径、后桥速比、电机脉冲对仪表进行编程。使仪表显示更加准确。
HXYB-D系列电动车多功能显示组合仪表，由步进电机驱动指针表显示车辆行驶电流、LED彩色显示电池电量状态、步进电机指针方式显示车速、液晶屏显示车辆里程、LED指示报警组成，参照汽车仪表的相关标准设计、生产和检验。
1、指示灯
前进/后退、左/右转向指示灯均为绿色，刹车指示灯为红色
2、电量表
十段三色LED实时显示电池组剩余电量；放电到70%时第二段(黄色)闪亮，80%（48V放电至42.9V）时第一、二段（均为红色）闪亮，以指示电量不足及用尽。采用OCR复位方式，电池电压超过51.2V时，维持10秒即复位，否则记忆上次电池剩余电量状态。
3、电流表
指示范围：0到300A
4、里程表
显示车辆累计行驶公里数百里误差不得大于5公里，保存精度：0.1公里。
5、车速表
显示实时数字车辆行驶速度，以1Km/H为单位增减，误差小于2Km/H。当车速平稳变化时，其显示应相应变化，数字在跳动过程中的保留时间为0.8-2S。

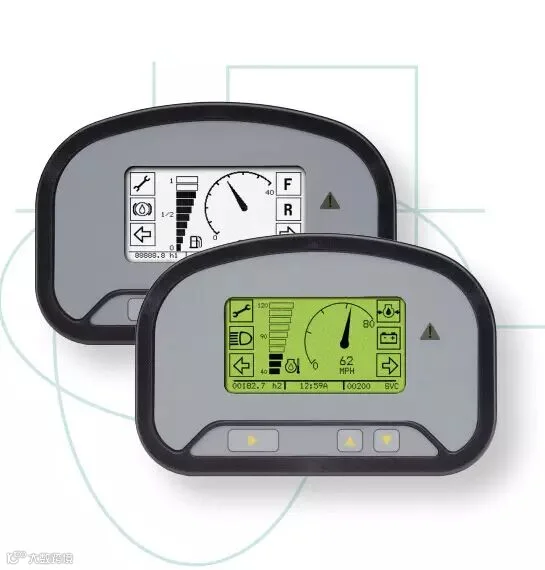

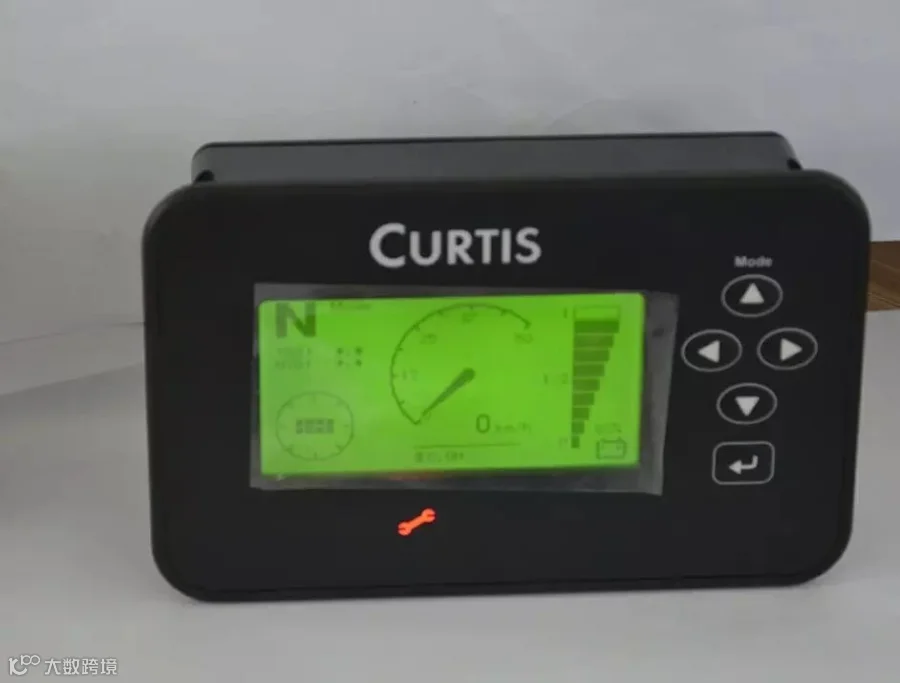

Engage Ⅳ仪表（总成）
技术参数：
1.额定输入电压：12-80V，根据J1-17号脚的信号电压不同，可以适用于12V、24V、36V、48V、60V、72V、80V系统。
2.具有VCL车辆控制语言和CAN总线功能，轻易实现客户订制需求。
3.屏幕下方有三个功能按键，可灵活设置屏幕样式。
4.丰富的显示内容和显示风格，除了仪表功能之外，还可以显示各类报警标志，客户化定时计量，维护监测计量和时钟等。
该产品是电池放电指示器，带有提升锁止的小时计是一种完全固态电池放电指示器，该设备可以在极端恶劣的操作环境条件下表现出卓越的可靠性，适合于所有电动车辆。

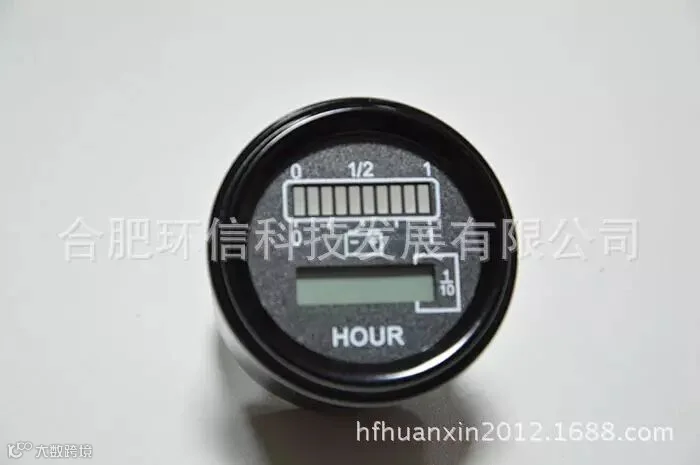

DXJ-808X48V电量小时计
技术参数：
电压：48V
电流：50mA
工作电压:正常电压±25%
工作温度：-40℃~80℃
存储温度：-50℃~90℃

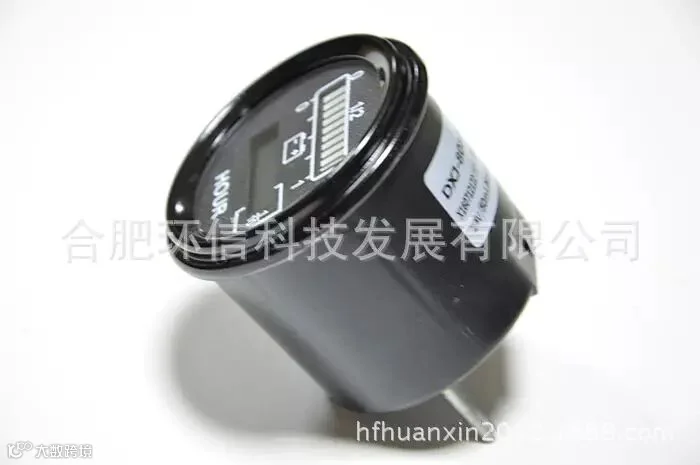

DXJ-808X电量表正面图：

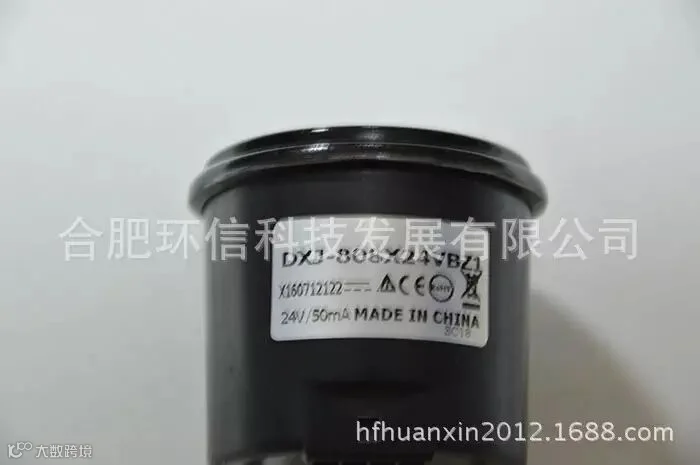

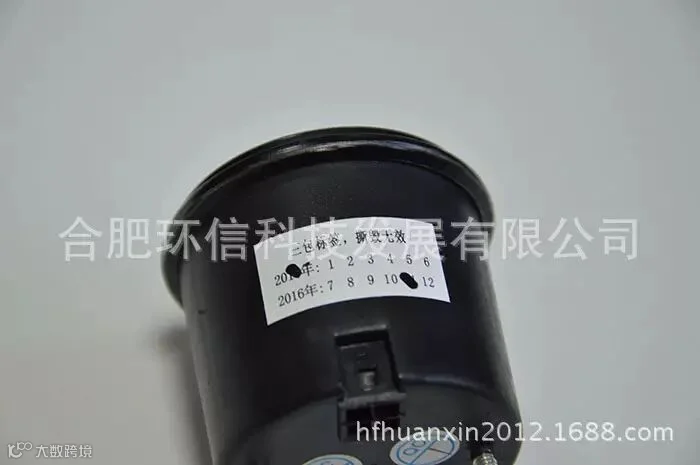

DXJ-808X电量表三包标贴：

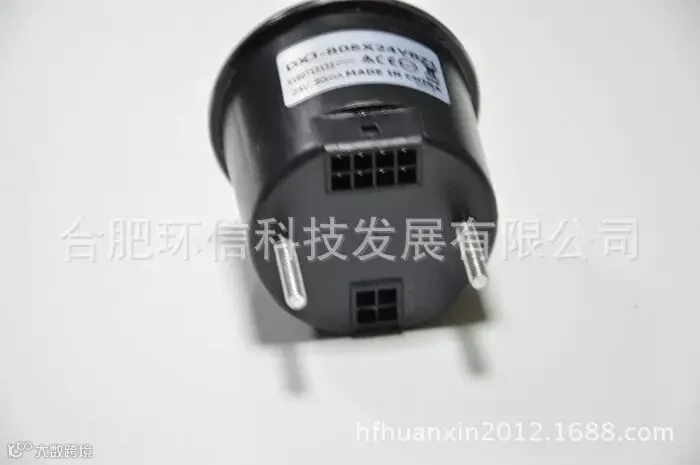

DXJ-808X电量表接线端口：
