合肥环信科技发展有限公司
非隔离式DC-DC直流转换器B7212W300X4PBZ

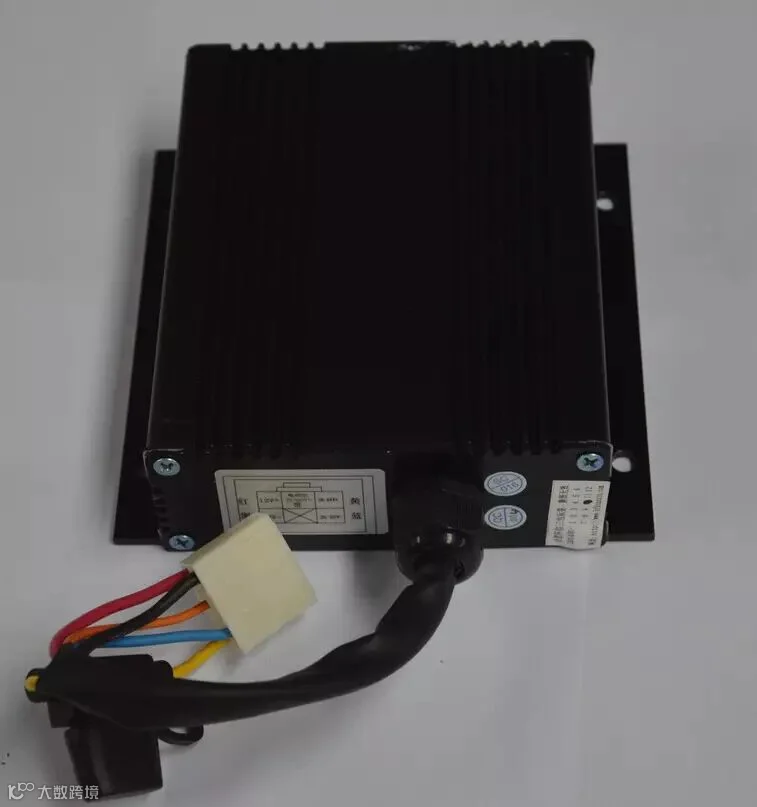

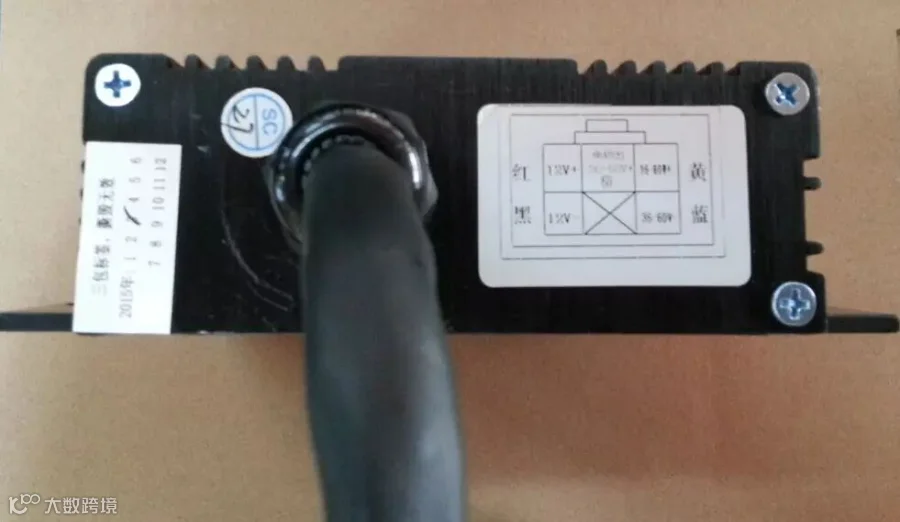

DC转换器上有贴端口定义，不用担心会因为不知道端口而接错线的哦！
另有三包标贴：质保都是一年！

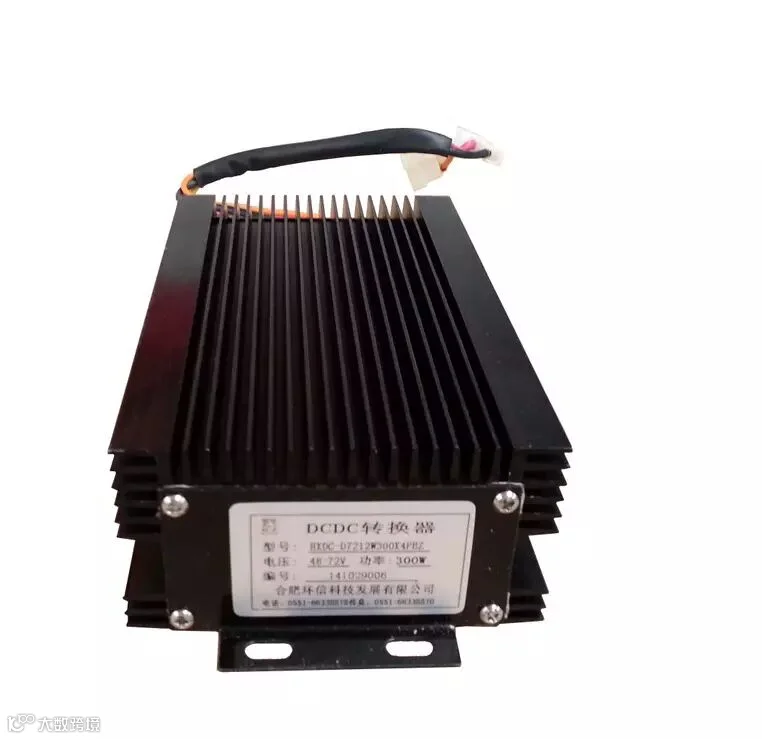

每个转换器上都有贴产品的型号、电压、电流等信息，在使用之前一定要注意电压的匹配性。避免出现车子电压和转换器电压不符，而导致的损失！
可以按照客户要求定做端口以及标贴的!
技术参数：
额定输入电压：72V
额定输出电压：12V
最大电流：25A
外形尺寸：150*150*45.5mm
安装尺寸：136*100mm，4个φ7的安装孔

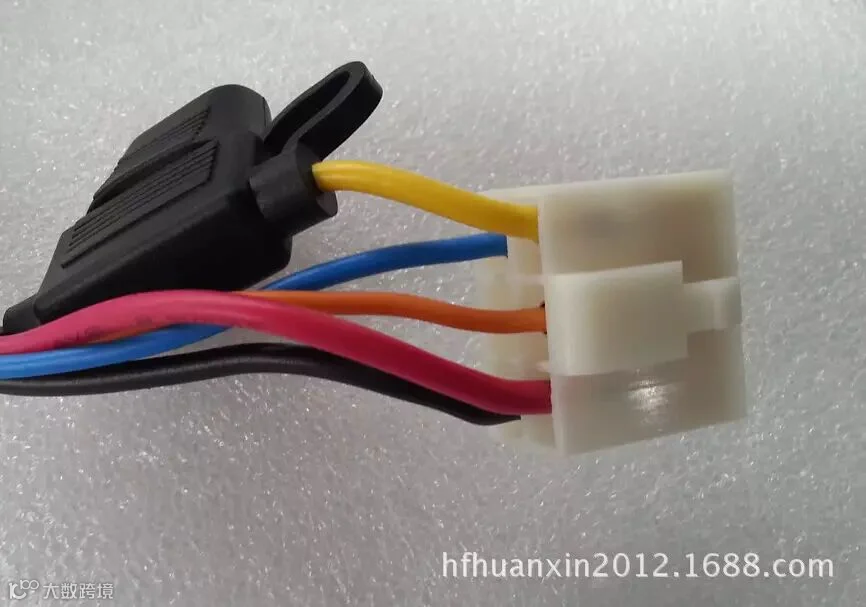

接线方式：
黄色：输入正极
红色：输出正极
蓝色：输入负极
黑色：输出负极
功能
反接保护：输入接反时，保险丝熔断，内部不会损环。
防水保险：输入/输出带防水保险（可选），外部线路简单。
无电弧：输入无电弧设计，可直接用钥匙开关控制，无需外接继电器，线路简单可靠，节省成本。
过热保护：过热后并不停止输出，而是自动衰减输出功率，保证车辆用供电的连续性，只有当外壳温度≥90度时，才切断输出。
短路保护：输出短路时停止输出，短路消失后自动恢复，保证车辆线束安全。
低压保护：当电池电压过低时，停止输出，避免电池过放电。
特殊功能：
转换器与负载距离较远时，为避免线压降的影响，可以提前订制输出线加长型转换器。
请准确测量转换器与负载之间的距离。
日常维护与保养：
1.在使用本DC前，请详细阅读产品使用说明书。
2.DCDC长期不使用时，应包装好放置在通风良好，无腐蚀性气体的仓库里。
3.该转换器以微控制器为核心，采用大量的精密电子元件，因此应由专业的人员维护，出现故障时应仔细分析判断，找出故障所在，禁止随意打开仪器，拔插电路板和有关的集成电路。
型号：HXDC-C4812W400X5PBZ
功率：400W
类型：全隔离式
输入：48V
输出：12V
输出线：5根
输出电流：25A

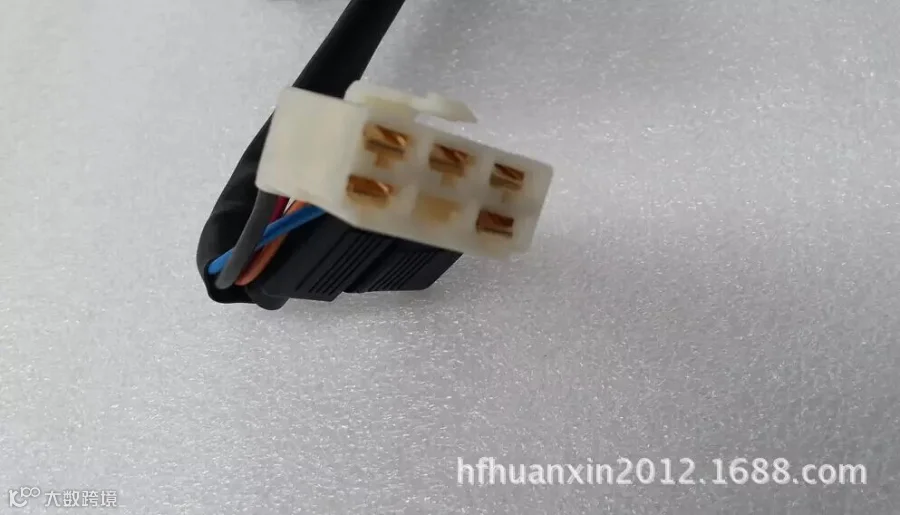

DC转换器插头：
安装定位孔：U型孔
端口详图：此为标准插头，亦可根据客户的要求进行定做！更改接插件或更换端口定义。
接线端口：

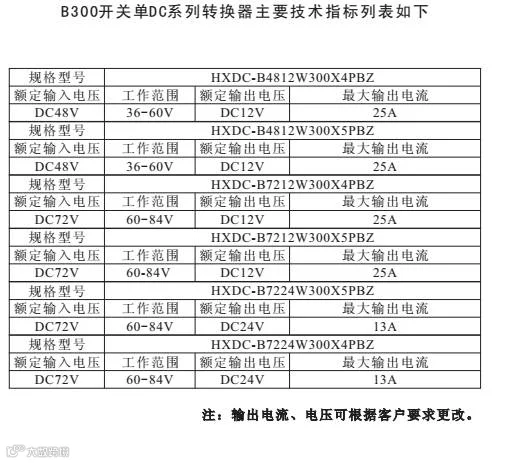

产品规格表
规格型号 |
输入电压 |
输出电压 |
输出电流 |
HXDC-C3612 |
36V |
12V |
25A |
HXDC-C4812 |
48V |
14.5V |
25A |
HXDC-C6012 |
60V |
12V |
25A |
HXDC-C7212 |
72V |
14.5V |
25A |
HXDC-C4824 |
48 |
24 |
13A |
HXDC-C7224 |
72 |
24 |
13A |
功能
反接保护：输入接反时，保险丝熔断，内部不会损环。
防水保险：输入/输出带防水保险（可选），外部线路简单。
无电弧：输入无电弧设计，可直接用钥匙开关控制，无需外接继电器，线路简单可靠，节省成本。
过热保护：过热后并不停止输出，而是自动衰减输出功率，保证车辆用供电的连续性，只有当外壳温度≥90度时，才切断输出。
短路保护：输出短路时停止输出，短路消失后自动恢复，保证车辆线束安全。
低压保护：当电池电压过低时，停止输出，避免电池过放电。
型号：HXDC-D7212W300X5PBZ
输入宽电压，适用于输入48-72V，输出12V，功率300W的电动车
功能
反接保护：输入接反时，保险丝熔断，内部不会损环。
防水保险：输入/输出带防水保险（可选），外部线路简单。
无电弧：输入无电弧设计，可直接用钥匙开关控制，无需外接继电器，线路简单可靠，节省成本。
过热保护：过热后并不停止输出，而是自动衰减输出功率，保证车辆用供电的连续性，只有当外壳温度≥90度时，才切断输出。
短路保护：输出短路时停止输出，短路消失后自动恢复，保证车辆线束安全。
低压保护：当电池电压过低时，停止输出，避免电池过放电。
