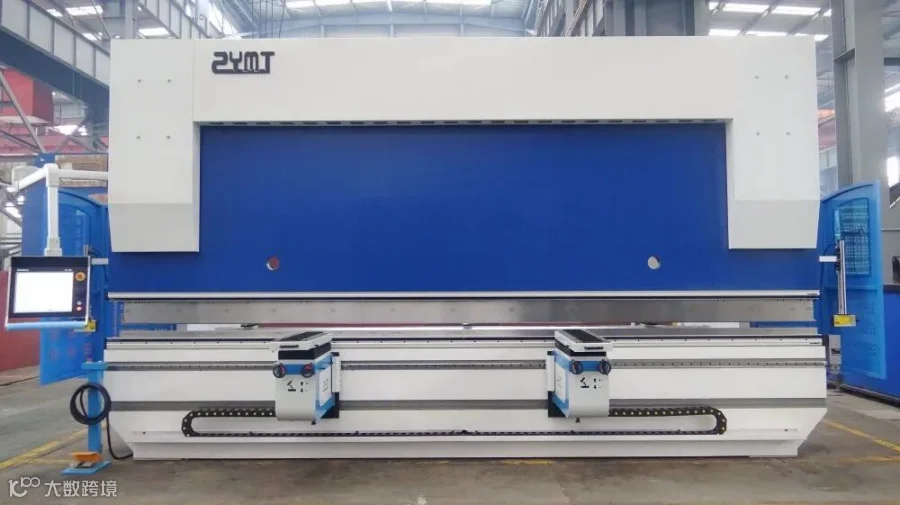

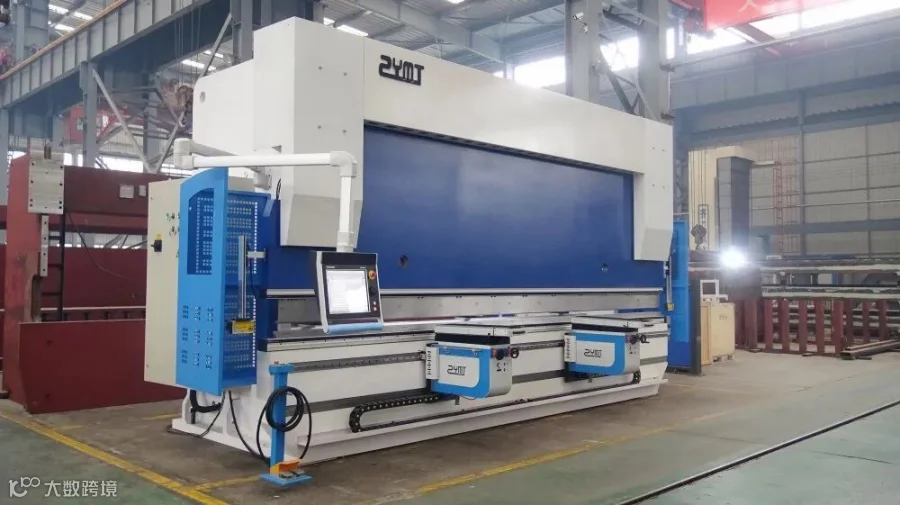

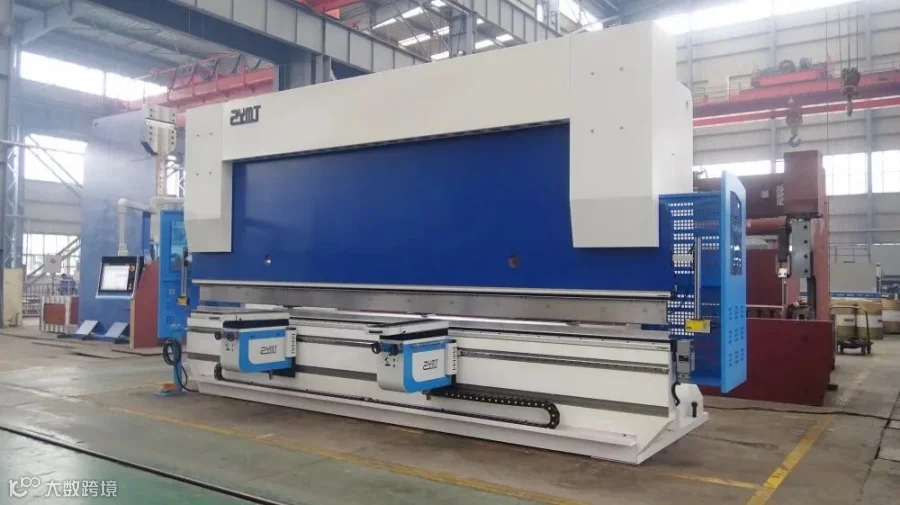

此台大型折弯机是由我公司出口到韩国 此随动托料是由我公司工程师自主研发而成。
随动托料是用于托举待加工工件，与上模滑块配合同步动作，对待加工工件进行折弯，随动托料装置可提高工件的折弯精度。
随动系统的重要性
数控折弯机因其应用领域广泛，所以发展极其迅速。从早期的机械式，到普通液压式到后来的数控系统控制液压回路，如今数控伺服电液式成为现在主要发展方向，当折弯机加工精度越来越高，用户对数控折弯机附加功能有了更多要求，随动前托料机构越来越受到广大用户的青睐。当数控折弯机在工作过程中，在折弯薄板或是较宽的钣金件时，为了防止工件变形保证加工精度，往往需要操作工进行人工托料，而有时依靠人工也无法得到比较满意的效果，此时随动前托料机构就显得尤为重要。
随动脱料的结构组成和工作原理

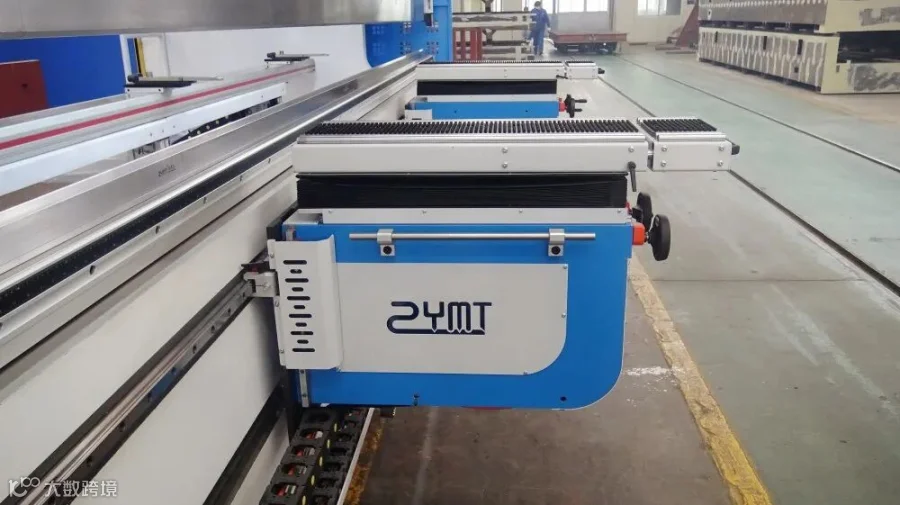

我公司研发的高精度随动前托料机构的结构组成和工作原理：我公司研发的高精度随动前托料装置，它解决了现有的折弯机的同步随动托料装置传动效果差、安全性差的问题。本随动前托料装置，包括竖直设置的安装板、垂直设于安装板一侧的固定座和设于固定座上方的用于与工件下表面贴靠的托料板，托料板的下表面固定有其中轴线与工件的折弯线重合的圆弧导轨，圆弧导轨的边沿设有其中轴线与工件的折弯线重合的弧形齿条，固定座上固定有电机和减速机，减速机的输出轴上装配有与弧形齿条啮合设置的齿轮，固定座上还设有用于对圆弧导轨起导向作用的并使圆弧导轨始终以工件的折弯线为中轴线运动的导向结构。本高精度随动前托料机构通过齿轮和弧形齿条传动，传动效果好，安全性高。

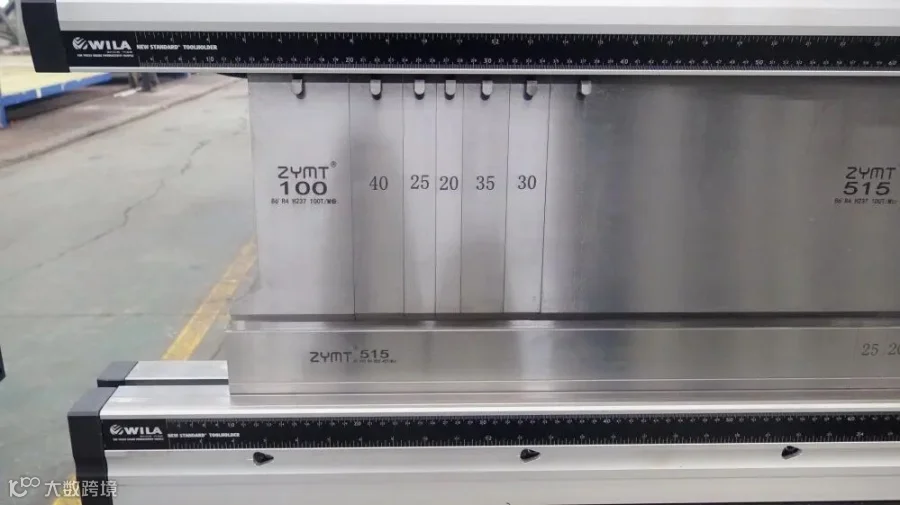

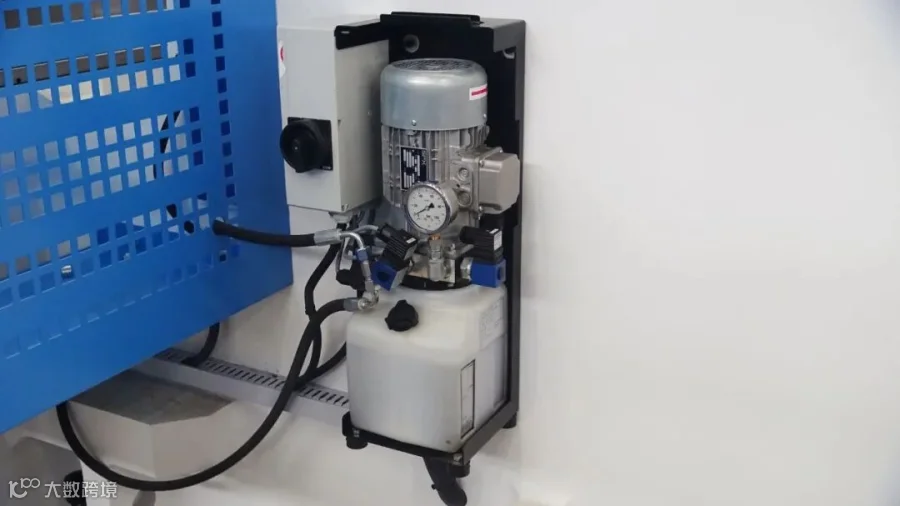

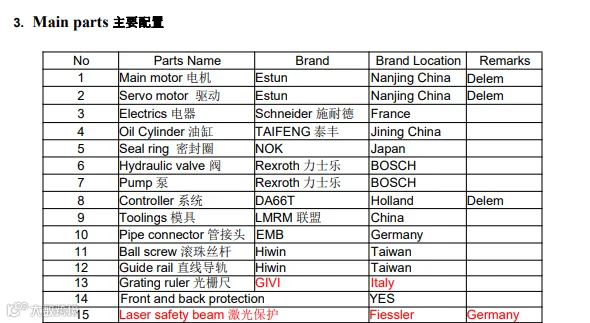

细节展示
