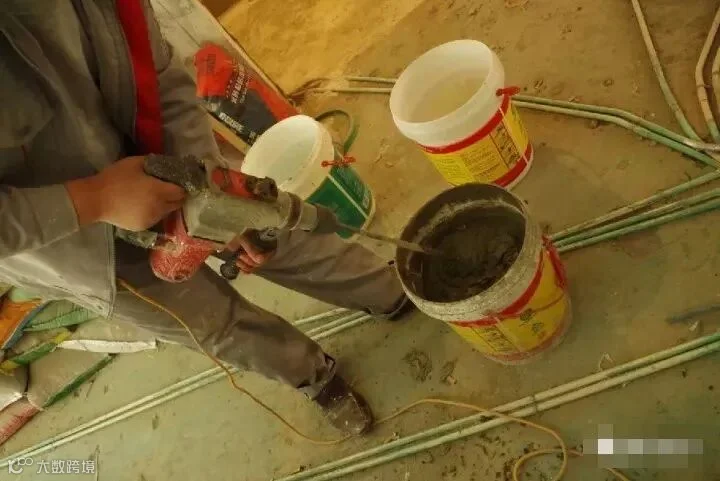

一些大型的装修公司已经把薄贴作为他们的施工标准工艺了，这种趋势以南方为最。我深信这是一种非常好的工艺，也是非常值得推广的，如果您对瓷砖薄贴恰好感兴趣，也恰好家里厨房与卫生间的空间不是很大的，不希望瓷砖的铺贴占用过多空间，那么本篇文章或许会带给您一些帮助。
那么在说瓷砖薄贴之前，我们还需要先了解一下，什么是“厚贴”？什么是“薄帖”？
所谓“厚贴”

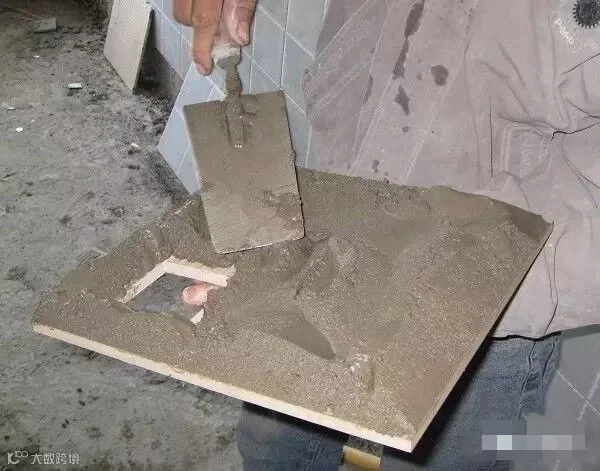

其实这个就是我们传统意义上默认的一种瓷砖铺贴方式，主要是采用水泥与沙子按照一定混合比例然后均匀涂抹在瓷砖与墙面之间的一种施工手法。那么这个比例也是有要求的。并不是水泥比例越高越好，从理论上讲确实瓷砖的粘合力全靠水泥起作用，但是沙子在里面其到的中和作用是不可忽视的。稍后会为大家解释为什么水泥跟沙子一定要有比例才可以。

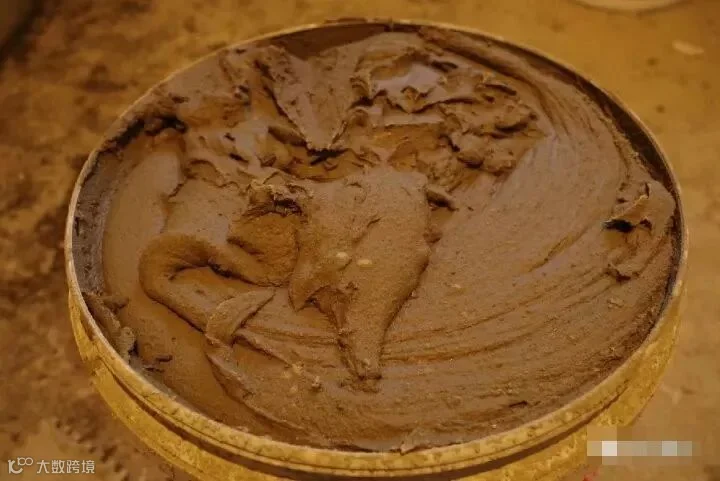

一般来说墙砖的比例为：1份水泥：3份沙子比例进行混合，这个叫做瓷砖湿铺工艺。
1：3的强度在过了1-2天后用手用力揉搓小水泥块是不会碎裂的所以这种强度一般情况下，作为墙砖的粘贴是足够的了。

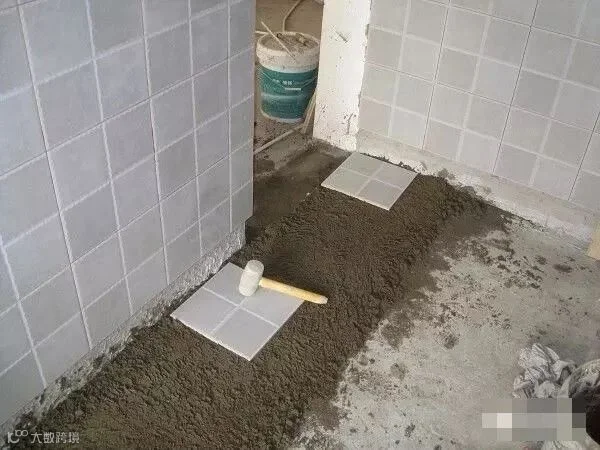

地砖：上面所说的是针对墙砖的铺贴，对于地砖又需要使用一种叫做“干铺”的工艺来进行铺贴，这个是薄贴法也没法替代的。干铺工艺是分上下两层水泥，底层水泥相对较干燥。感觉跟豆腐渣似的那种湿度，而不是像贴墙似的那种呈酱状的水泥湿度。比例是1：4比例。先铺于地面一层找好水平。然后在瓷砖背后抹上纯水泥的浆液，放于底层水泥之上，用橡皮锤对瓷砖进行找平。
特别注意：装修中用的沙子，一定都要用筛子筛，一个是保证水泥砂浆的涂抹均匀。另外还会因为瓷砖底层水泥如果有过大的石子，很容易在敲击瓷砖找平整度的时候把瓷砖搁碎。造成不必要的瓷砖损耗。
而以上内容中所说的比例均为体积比，大致用肉眼分辨一下即可，不一定要绝对的严格按照几比几去验工。一名优秀的工人会根据实际情况略微调整水泥砂浆的混合比例。而我们验收的标准其实并不是去较真水泥跟沙子用了多少，而是测评瓷砖的粘合力是否结实。
所谓“薄贴”
薄贴法这个概念最早始创于德国钛马赫装修工艺源于德国并结合了中国装修行业特点，是以改善居住环境提高居住品质为发展方向，针对传统装修的各种顽疾研发了配套解决方案。从学术层面上或许我们都会称之为新型的粘贴瓷砖工艺。是配用专业的瓷砖胶（也叫瓷砖粘结剂）及齿型刮，在施工的基层先将瓷砖胶梳刮成条纹状。然后再按顺序将瓷砖以拼图的方式粘贴在胶泥上，采用揉、挤、压实、定位的干作业粘贴工法。施工过程十分迅捷与牢固。

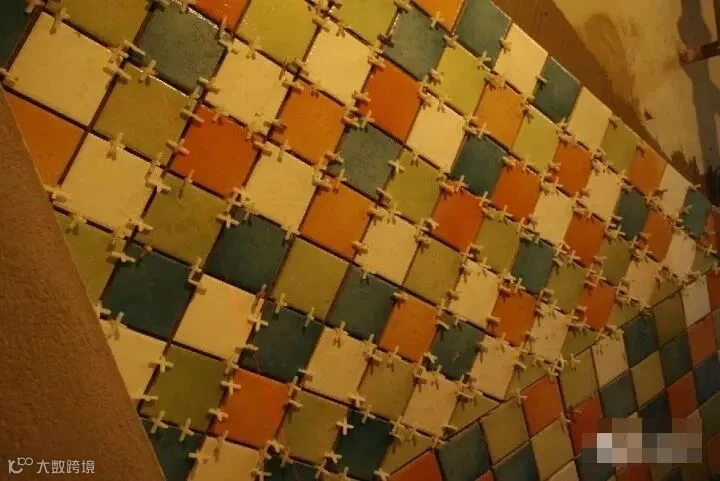

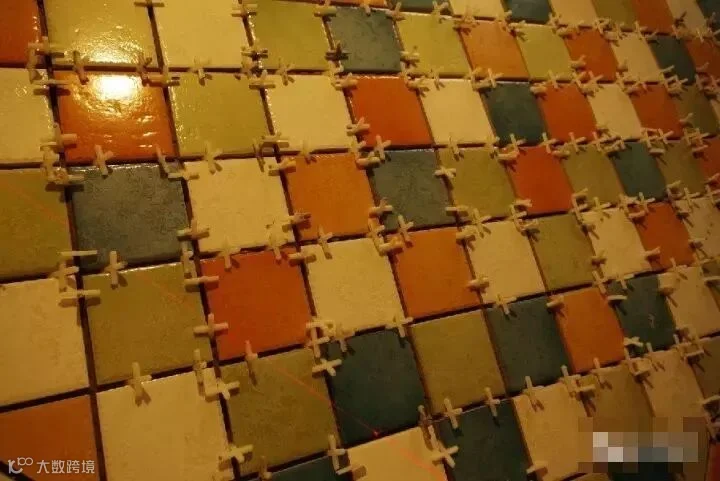

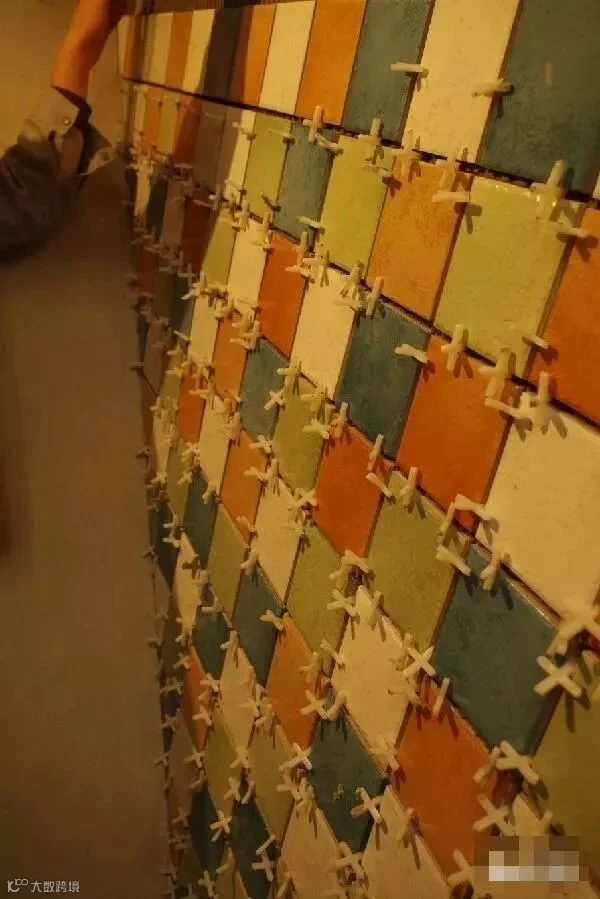

这是采用薄贴工艺完成的瓷砖铺贴：
有人可能要问，那么我们用水泥贴瓷砖的时候，涂薄一点水泥不就可以了吗？其实不然，之所以不能降低水泥砂浆层的厚度，是为了保证瓷砖粘贴的牢固程度。装修业经历了十几年的发展，早已经总结出一套完整的施工标准，这一标准往往是最为保险的经验精华。如果为了满足业主要求，减少水泥砂浆层的厚度，将有可能造成日后瓷砖起鼓、开裂等现象。所以使用单纯的水泥砂浆是无法实现薄贴的，那么想要实现薄贴必不可少的就是专业的材料——瓷砖胶。

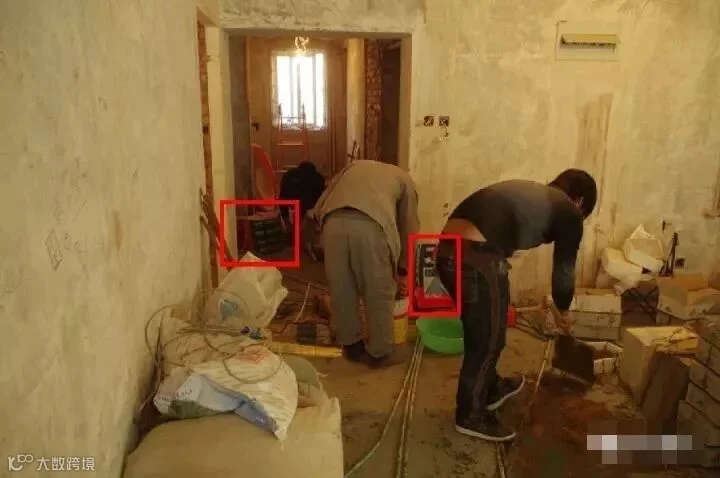

下图红框中就是所使用的瓷砖胶（瓷砖粘合剂）。
瓷砖胶，薄贴法必不可少的就是这个东西，
在了解瓷砖胶之前，我们还需要再了解一下，水泥是什么？
水泥到底是什么？
水泥的主要矿物组成为：硅酸三钙、硅酸二钙、铝酸三钙、铁铝酸四钙和硫酸钙。这种水泥从学名上会统称为硅酸盐水泥。
这四种矿物都是水化物，所以当水泥遇水后就会产生一个复杂的物理化学反应，水泥内部的矿物经过水化以后会形成全新的物质结晶，这种结晶是更稳定的水化物晶体，随着水泥内部的水化反应不断进行，这些晶体形成的新型物质结构会越来越坚硬。
简单来说，水泥是一种与水反应后会产生极强拉伸力的凝固剂。水泥上标号所指的也是水泥粘合力的强度，标号越高代表里面的凝结剂含量越高，粘合力就越大。这个时候水泥在同时附着两种不同的石材表面就可以形成粘合力了，所以水泥可以粘连瓷砖与墙体。同时我们瓷砖背面的凹凸纹理，也有辅助提高水泥遇水收缩后产生的拉伸力的作用。为了更好的控制这种拉伸力，防止由于拉力过大，将瓷砖拉碎，施工的工程中，就要添加一定的沙子来中和。所以铺贴瓷砖需要水泥砂浆。
而在水泥遇水起化学反应的过程中，如果掺有砂、石子等矿物质，水泥就会把它们胶结在一起，变成坚固的整体，即我们常说的混凝土，它能够让水泥结构更加稳定、牢固。同时也防止单纯的水泥由于拉力过大，从而损坏瓷砖。所以这也就是为什么水泥里面一定要混合一定的沙子才能用使用的缘故。不过从理论上，完全使用水泥也是可行的，只是由于成本、施工难度以及瓷砖的抗压硬度等原因，并没有采用这样的施工方法。而这个1:3的比例，也是凭借工人师傅们多年的经验，得出来的一个建议比例。
题外话：同理我们在进行墙面刷漆的时候，经常会发现很多的油漆桶上都会进行加水量的说明。一般是维持在15%~30%之间的加水量。那么这个加水量又是怎么来的呢？一样是各大涂料厂家聘请很多，拥有很深资历以及年长的油工师傅，到某一个特定地点一起进行对新型的油漆加入不同的水量进行测试，然后根据师傅们的实际滚涂效果以及反馈意见得出来的一个推荐值。
这里想要跟大家说的内容是，一切商品说明中所注明的推荐值都是一个相对最优的推荐方案，但是由于施工人的技术水平不同以及施工器具的不同，是允许工人师傅现场根据实际情况对于材料的混合比进行调整的。
瓷砖胶是什么？
瓷砖胶又叫瓷砖粘合剂，其本质上也是水泥，是一种聚合物改性的水泥基玻化砖专用粘结剂，是它内部的矿物结构已经过重新优化组合，添加一定新矿物比如石英砂等，以及加入了已经混合好精确比例的沙粉，从而形成一种新型的粘贴材料，用以控制水泥水化过程中的结晶反应以及物质硬化产生的拉伸力。
所以目前从这个角度来说，瓷砖胶是不含游离甲醛的，也不会存在对环境的污染问题。
但是为什么还有人说瓷砖粘合剂不环保呢？这是由于早些年间技术达不到现在提炼无机水泥的要求，所以瓷砖粘合剂中都会混入大量的工业用胶。现在一般只有些小品牌会添加这种粘合剂，所以才会给老百姓造成一种错觉，导致很多人认为瓷砖粘合剂不很环保。
瓷砖胶施工工艺
适用范围:
1）适用于混凝土、水泥抹面、混凝土板、抹灰砖面、一些防水涂层上以及各种石板材的粘贴；
2）适用于室内外墙面粘贴吸水率大于0.5%，粘结力要求较大的墙面瓷砖、非砂浆面如木板面或旧饰面等的粘贴。
基本要求
1) 水泥层要保证，坚固、无空鼓、无开裂、无孔洞。
2) 基层要平整，无污垢、油渍、浮尘、凹凸不平处、返砂。
3) 使用生活饮用水，搅拌后即可使用
4) 适宜施工温度5℃～35℃
施工说明:
1.搅拌
1) 将生活饮用水（自来水）加入搅拌桶，再将粘贴剂逐量加入，混合比例为：20公斤粉剂:4.4-4.8升水，用低速（150r/min）电动搅拌器（750W ）搅拌均匀。

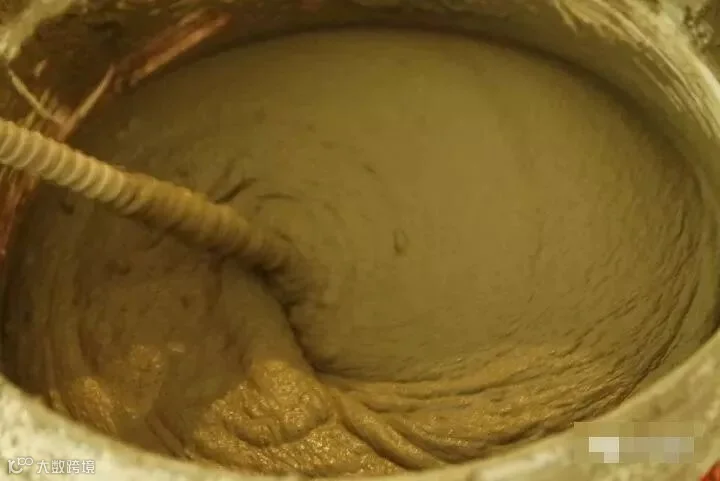

第一遍搅拌要达到如下效果
2) 水化（静置）5min后进行二次搅拌1～3min即可使用，(水化后的瓷砖胶不可加水或瓷砖胶干粉再次搅拌)。第二遍搅拌到如下图所示的时候，既可以开始施工
下篇将与大家继续分享关于瓷砖胶薄贴的方法、注意事项以及验收效果到底如何，比起常规的水泥大沙贴砖，瓷砖胶的空鼓数与长久性到底谁会更胜一筹呢，请期待下期公众号文章“瓷砖胶薄贴法⑵”。
