石英玻璃对各类元素和化合物的耐腐蚀性是将其用于高端应用的另一大优势。熔融石英的耐水性能极佳，可有效抵抗盐水和酸液的腐蚀作用。只有氢氟酸和磷酸可腐蚀熔融石英。不含氧的金属（除碱金属和碱土金属外）不会与石英玻璃或合成熔融石英产生化学反应。
石英玻璃极易与碱金属和碱土金属产生反应，因此，即使只是含量极少的碱金属和碱土金属也会导致高温环境下的析晶作用加速。我们建议您在使用酒精加热石英玻璃时擦除带有碱金属的指纹。

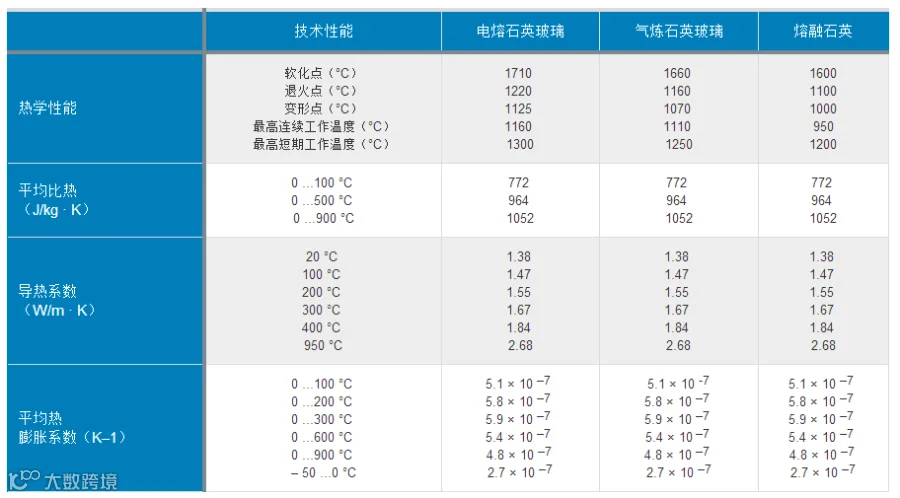

热膨胀系数（CTE）极低是石英玻璃最具吸引力的特性之一。石英玻璃的平均热膨胀系数大约为5.0×10-7/°C，远低于其他常见材料。想象一下，如果体积为1立方米的不锈钢、硼硅玻璃和石英器皿被同时放置在火炉上并加热至500°C，硼硅玻璃和不锈钢的体积将分别膨胀5升和28升以上。而石英膨胀的体积将不足一升。如此低的热膨胀率使这种材料能够承受非常剧烈的热冲击。
招生热线：许先生 13927619213；后小姐 18002659628。
即使将其从1000°C的高温下中取出并立即倾入冷水中淬冷也不会碎裂，因此可用于制作石英玻璃薄片。然而，必须注意的是，石英玻璃的耐热冲击性取决于其表面状况（决定其强度）和几何结构等因素而非CTE。各类石英玻璃和合成熔融石英的CTE几乎完全一致，因此可以拼接在一起，无须担心骤热骤冷导致碎裂的风险。
本文内容源自贺利氏官网，如有侵权请联系删除！
校对：粉小薇
相关阅读：
微粉学院2017第二期石英砂环保生产技术高级研修班 热!
