硅微粉在复合绝缘子中的应用

报名参会请联系

粉小布：13827224006

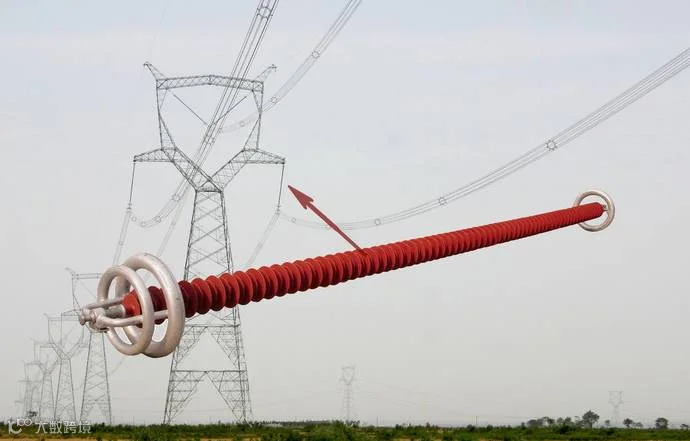

微粉网讯：复合绝缘子是有机硅橡胶材料复合制成的高电压绝缘子，主要由玻纤复合材料芯棒和硅橡胶伞裙构成，具有质量轻，安全可靠，抗无线干扰，耐污性好，安装费用低等优点，适用于高压，超高压输变电工程，自20世纪60年代后期以来，得到了普遍应用。当然，复合绝缘子也有其缺点，主要是其价格高，所以目前如何降低生产成本是复合绝缘子生产企业比较关注的。

为了达到不降低复合绝缘子的使用性能，又能降低其生产成本的目的。硅微粉具有完全的化学惰性和中性酸碱值，不论处在有触媒或多成分化学系统下，都不会产生变化或诱导反应发生，即使在极高温度或恶劣环境下也不会裂变。其特有的低比表面积和低吸油量使其在硅橡胶中具有较高的填充量并增加成品的刚性及耐磨性。高化学纯度（二氧化硅含量达99.5%以上）及绝佳的绝缘特性，更适合于耐火耐燃及高绝缘方面之应用。

以下为实验室中使用硅微粉作为填料做的试验。在捏合机中，加入40份粘度为20X106~30X106mPa·s的甲基乙烯基硅橡胶生胶，60份粘度为30X106~120X106 mPa·s的甲基乙烯基硅橡胶生胶，2份粘度30mPa·sa,w-二羟基聚二甲基硅氧烷，0.5份乙烯基三乙氧基硅烷，35份经过二甲基环硅氧烷处理，比表面积为200m2/g的气相法白炭黑，120份平均粒径1um的氢氧化铝，35份平均粒径7um的硅微粉（具体成分见附表一）。室温下混炼均匀。再加入0.3份硬脂酸铝，0.88份炭黑质量分数为50%的硅胶生胶黑色母胶，1.25份2，5-二甲基-二已烷，在双辊炼胶机上混合均匀，在177℃的条件下热压15分钟成型。测其性能为：邵尔硬度70度，拉伸强度为5.9MPa，伸长率188%，撕裂强度14.9KN/m，相对密度1.56，电气强度21MV/m，耐漏电起痕性300min，耐漏电起痕性4.5KV，疏水恢复性24H。

根据标准DL/T376-2010《复合绝缘子用硅橡胶通用技术条件》的要求，外绝缘材料的拉伸强度必须大于4.0MPa,耐电痕化等级达到1A4.5级，电蚀损深度小于2.5mm，阻燃性能达到FV-0级，击穿强度达到20KV/mm。上面试验得到测试数据完全满足标准要求，因此在保障基础材料一定量的情况下，使用一部分硅微粉可以促进气相法白炭黑与氢氧化铝在生胶中充分混合，分散，赋予硅橡胶导热性及降低成本。

（本文来源：善贞实业Z，版权归原作者所有，如有侵权请联系删除！）

校对：粉小薇
