石英材料在国民经济诸多领域都有广泛的应用，不论是建筑、玻璃、陶瓷，还是在半导体、电子通讯等方面都有难以取代的用途。
但在不同的应用领域对石英材料的要求非常不同，纯度、粒度、颗粒形状、表面活性等性能对石英的应用影响较大，其中纯度是整个石英材料应用的最初的分类标准，本文盘点了各个用途对SiO₂和Fe2O3的纯度要求，以供大家做个参考。
不同石英产品对于纯度的要求
第一
玻璃工业
玻璃行业是石英除建筑用砂外最大的应用领域，每年应用在玻璃方面的石英原料大约有6000万吨左右。透明性、机械强度、化学稳定性等都是石英赋予玻璃最重要的性能。
在普通硅酸盐玻璃的组成中，SiO₂一般占65%～75%左右。现代浮法玻璃一般要求石英原料中SiO₂含量在96％以上，Al2O3含量在2％以下，Fe2O3在0.01％～0.1％之间，粒度在0.4mm左右，粒度在0.5mm以上及0.1mm以下的颗粒均不得超过5％。
特种玻璃、超白玻璃、精密光学玻璃等对石英原料的化学成分有更严格的要求，SiO₂的含量要在99％以上，Fe2O3的含量要低于0.05％～0.1％，Al2O3和TiO₂的含量分别要求在0.5～2.0％和0.05％以下。
不同国家和不同产业对玻璃中二氧化硅含量的要求不同，以下是各国对石英材料的要求指标。

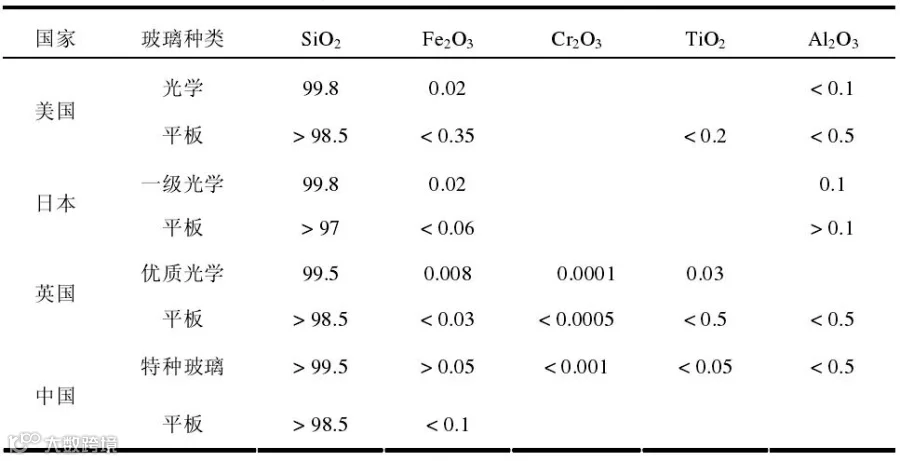

世界主要国家对玻璃用石英原料的纯度要求
半导体工业所用的石英玻璃是高纯透明的，原料是极纯的二氧化硅，主要品种是大规格的石英玻璃钟罩，主要用于制造多晶硅炉的外罩。
第二
机械铸造工业

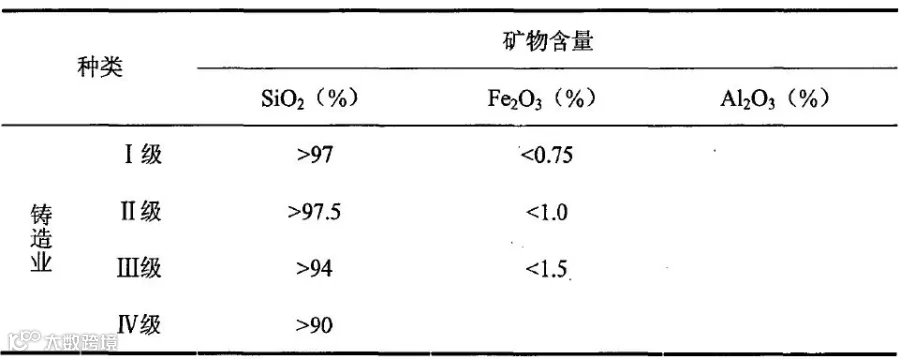

铸造业对石英砂的质量要求
在机械铸造行业中，石英砂具有熔点高的特点，冶炼过程中还有增温、脱硫、脱氧等作用。石英原料被广泛用作型砂、铸造模芯和铸造模具等工序，在国民经济中有非常重要的作用。石英砂在铸造行业的用量比较大，一般生产1吨铸件需要1吨型砂和粘土。
但是随着产业发展状况的不同，对石英原料的要求也有较大的不同。随着产业的高端化，对石英纯度的要求也有所增加。如铸造中比较先进的树脂砂工艺所需要的石英砂中SiO₂的含量要高于97%，粒度要在40～320目之间。在机械铸造行业所使用的石英砂大约占全球总产量的33%。
第三
陶瓷工业
在陶瓷工业中，石英可调节陶瓷坯体的可塑性和结合性，在烧成过程中与氧化铝一起形成陶瓷的骨架成分，是陶瓷强度的基本保障。同时，石英的存在可以抵消坯体收缩，提高陶瓷制品机械强度、透光度和白度。

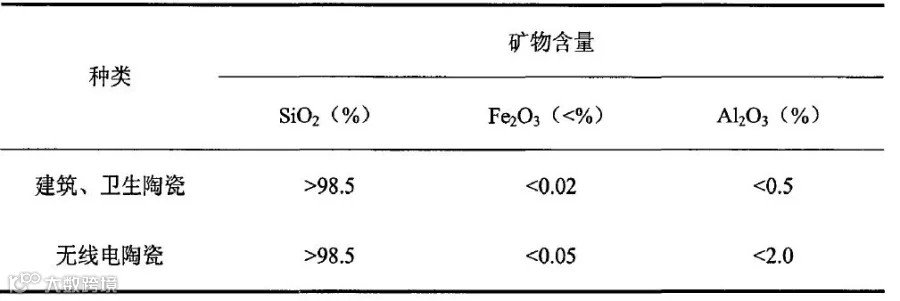

陶瓷制品对石英砂的质量要求
石英还是陶瓷釉料中玻璃质的主要形成体，赋予了陶瓷釉面一系列良好的物理化学性能（如强度、光泽度、耐磨性、硬度和耐化学侵蚀等），另外增加釉料中SiO₂含量还能提高釉料的熔融温度与粘度。
熔融石英陶瓷，是以熔融石英或石英玻璃为原料，将原料经过粉碎、筛分、球磨、混料、注塑成型等工序，最后经过烧结制成的复合材料。熔融石英因为具有热膨胀系数小、热稳定性强、绝缘性能优异等性能，在诸多领域都有越来越多的应用。
半导体工业中，熔融石英陶瓷坩埚作为太阳能多晶硅铸锭用容器，需在1500℃以上的高温环境中长时间工作，对其纯度、强度、耐高温性能、尺寸精度等要求非常严格，相应的，对石英原料的纯度的要求也非常严格。其中，尤其是碱金属的含量（如K、Na等元素容易产生高温熔融相）需要严格的控制。
第四
其他产业
半导体工业

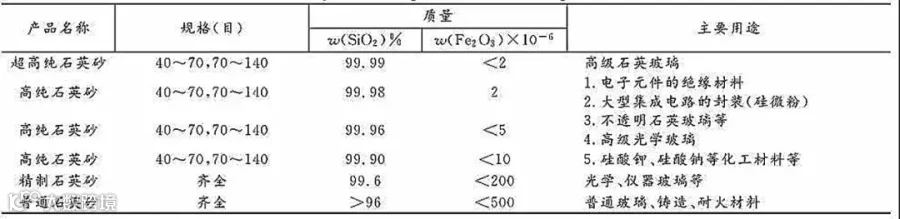

半导体工业用的石英制品主要是用作封装材料，与固化剂、环氧树脂及各种添加剂等复合使用，可以降低封装材料的成本。对石英原材料的要求也很高，需要二氧化硅的纯度达到99.9%以上，其中Fe的含量要在5ppm以下，总杂质含量不超过300ppm。这些产品过去主要依赖国外进口，近年来随着对石英材料的深入研究，生产石英材料的技术得到了大幅度的提升，目前，不仅可以满足国内市场需求，还大量出口到国外。
化工工业
石英砂在化工工业中的应用较普通玻璃、陶瓷、耐火材料等，对其质量有稍高的要求。一般常见于水玻璃、硅胶和泡花碱等产品中。以泡花碱为例，根据其用途不同可以分为固体和液体泡花碱，作为洗涤用品和纸箱粘合剂的液体泡花碱要求SiO₂的含量高于98%，Fe2O3的含量低于0.2%，粒度要求在0.2~2mm之间，而作为石油炼制催化剂的固体泡花碱则要求严格些，SiO₂的含量高于99%，Fe2O3的含量低于0.03%
工业填料
石英砂作为工业填料是其又一个重要的应用领域，受到了普遍的重视。主要用于有机高分子材料中，比如塑料及其塑料薄膜、橡胶、涂料、油漆和粘结剂等，以改善它们的物化特性或者提高某一方面的特性，例如加入石英砂后可以提高塑料的抗压和抗拉强度。一般对石英砂质量的要求比较高，SiO₂的含量达到99%以上，Fe2O3的含量要在0.05%以下，有时对石英砂质量的要求可以达到高纯石英的要求。
总结各行业中对于石英砂纯度要求：
普通硅酸盐玻璃：要求SiO₂一般占65%～75%左右，浮法玻璃一般要求石英原料中SiO₂含量在96％以上，Al2O3含量在2％以下，Fe2O3在0.01％～0.1％之间。
特种玻璃、超白玻璃、精密光学玻璃：要求SiO₂的含量要在99％以上，Fe2O3的含量要低于0.05％～0.1％，Al2O3和TiO₂的含量分别要求在0.5～2.0％和0.05％以下。
机械铸造：先进的铸造工艺所需要的石英砂中SiO₂的含量要高于97%，粒度要在40～320目之间。
陶瓷工业：建筑、卫生陶瓷要求SiO₂含量在98.5%以上，Fe2O3在0.02%以下，Al2O3在0.5%以下；无线电陶瓷要求SiO₂含量在98.5%以上，Fe2O3在0.05%以下，Al2O3在2.0%以下。
半导体：要求SiO₂含量99.9%以上，其中Fe的含量要在5ppm以下，总杂质含量不超过300ppm。
固体泡花碱：要求SiO₂的含量高于99%，Fe2O3的含量低于0.03%。
工业填料：要求SiO₂的含量达到99%以上，Fe2O3的含量要在0.05%以下，根据实际情况对石英砂质量的要求可以达到高纯石英的水准。
扫码加入石英石万人交流群
微信：18002659628
