市场 | 硅石主要有什么用途？各有哪些纯度要求？- 大数跨境

首页

市场 | 硅石主要有什么用途？各有哪些纯度要求？

石英石网

2021-04-09

导读：一、用途硅石主要用途是在冶金工业中用作制酸性耐火砖—硅砖和冶炼各种金属的熔剂。硅砖有良好的抗酸性渣侵蚀的能力

一、用途

硅石主要用途是在冶金工业中用作制酸性耐火砖—硅砖和冶炼各种金属的熔剂。硅砖有良好的抗酸性渣侵蚀的能力，对氧化钙渣、氧化铁渣的侵蚀也有一定的抵抗能力。硅砖的最大优点是荷重软化起始温度高（一般在1620℃以上），因此广泛用于砌筑焦炉、电炉、加热炉、玻璃熔窑和耐火材料烧成窑等炉衬。

质纯的硅石，可用作制石英玻璃，提炼结晶硅。结晶硅是提炼单晶硅的原料，并可制硅铝和有机硅。在化学工业上用硅石制造各种硅化合物和硅酸盐，也作硫酸塔的填充物。在建材工业中可作玻璃原料、陶瓷原料和硅酸盐水泥的校正原料。还可用制磨石、油石、砂纸等。

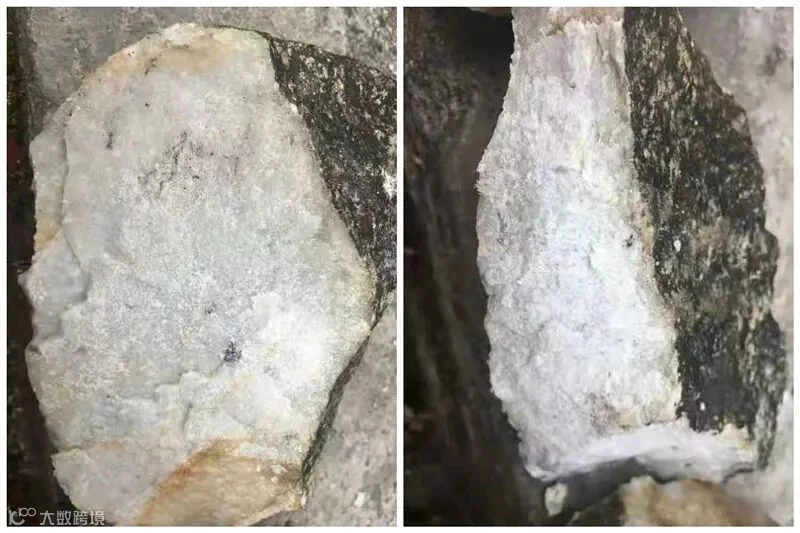

二、矿物组分及化学成分

工业上把二氧化硅及杂质含量等符合要求的石英岩、石英砂岩、脉石英叫作硅石，主要矿物组分为石英，化学成分主要为二氧化硅，含有少量三氧化二铁、三氧化铝、氧化钙、五氧化二磷等杂质。

三、一般工业要求

（一）对化学成分及主要物理性能的要求

1、耐火制品用

品级

化学成分（%）

耐火度

℃

吸水率

（%）

SiO₂

Al₂O₃

CaO

Fe₂O₃

特级

Ⅰ级

Ⅱ级

≥98

≥97

≥96

≤0.5

≤1.0

≤1.3

≤0.4

≤0.5

≤1.0

≤0.5

≤1.0

≤1.5

1750

1730

1710

≤3

≤4

品级

化学成分（%）

耐火度

℃

吸水率

（%）

SiO₂

Al₂O₃

CaO

Fe₂O₃

特级

Ⅰ级

Ⅱ级

≥98

≥97

≥96

≤0.5

≤1.0

≤1.3

≤0.4

≤0.5

≤1.0

≤0.5

≤1.0

≤1.5

1750

1730

1710

≤3

≤4

2、铁合金及工业硅用

品级	化学成分（%）
品级	SiO₂	Al₂O₃	Fe₂O₃	CaO	P₂O₅
特级 Ⅰ级 Ⅱ级	≥99 ≥98 ≥97	≤0.3 ≤0.5 ≤1.0	≤0.15 — —	≤0.2 ≤0.3 ≤0.5	≤0.02 ≤0.02 ≤0.03
注：矿石块度一般20—250毫米，＜20毫米者一般要求不大于10%。

3、熔剂等用

用途

化学成分（%）

SiO₂

Al₂O₃

Fe₂O₃

CaO

P₂O₅

熔剂用

硅铝用

结晶硅

玻璃用

≥90—95

≥98.5

≥98—99

≥99.95

≤2—5

≤0.5

极微

≤1—3

—

≤0.5

极微

≤3

—

≤0.5

极微

—

≤0.03

极微

（二）开采技术条件的要求：

可采厚度：2米，

夹石剔除厚度：1—2米，

采剥比：1：3—5米。

四、矿床实例

（一）河南坡头石英岩（硅砖用）

品级

化学成分（%）

耐火度

（℃）

可采厚度

（米）

剥离比

SiO₂

Al₂O₃

Fe₂O₃

CaO

特级

Ⅰ级

Ⅱ级

＞98

＜0.5

＜1.0

＜1.2

＜0.5

＜1.0

＜1.5

＜0.5

＜1.0

＜1.2

＞1750

＞1730

＞1710

＜1

（二）辽宁石门石英岩

用途	品级	化学成分（%）				耐火度（℃）	可采厚度（米）	剥离比
		SiO₂	Al₂O₃	Fe₂O₃	CaO
硅砖用	Ⅰ级 Ⅱ级 Ⅲ级	＞98 ＞97 ＞98	＜1.0 ＜1.3 ＜1.6	＜0.5 ＜1.0 ＜1.5		＞1770 ＞1750 ＞1730	1	1
硅铁用	Ⅰ级 Ⅱ级	＞97 ＞98	＜1.0 ＜1.5	＜0.3 ＜1.0	＜0.02 ＜0.03

五、附录

（一）冶金工业部1982年5月1日颁布的YB2416—81号硅石质量标准

1、耐火制品用

品级

化学成分（%）

耐火度

（℃）

吸水率（%）

SiO₂

Al₂O₃

CaO

特级品

一级品

二级品

≥98

≥97

≥96

≤0.5

≤1.0

≤1.3

≤0.4

≤0.5

≤1.0

1750

1730

1710

≤3

≤4

2、铁合金及工业硅用

品级	化学成分（%）
品级	SiO₂	Al₂O₃	Fe₂O₃	CaO	P₂O₅
特级品一级品二级品	≥98 ≥97 ≥96	≤0.3 ≤0.5 ≤1.0	≤0.15 — —	≤0.2 ≤0.3 ≤0.5	≤0.02 ≤0.02 ≤0.03
注：产品块度划分为下列五种规格（节录） 20—40毫米，40—60毫米，60—120毫米，120—160毫米，160—250毫米。
