光伏玻璃也是超白玻璃，又称低铁玻璃、无色玻璃、高透明玻璃，具有高透光率和高透明性。玻璃的透光率决定玻璃的品质，普通浮法玻璃的透光率为86%，而光伏玻璃的透光率可达92%以上。

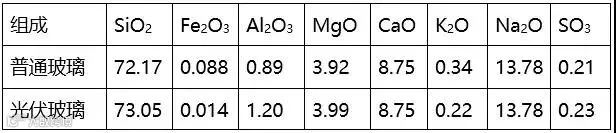

光伏玻璃与普通玻璃化学组成最大的差别是Fe2O3的含量。光伏玻璃要求Fe2O3的质量分数不超过1.50x 10-4。
石英砂中含铁氧化物的多少对太阳能玻璃的质量将产生直接影响。氧化铁的含量多少影响玻璃对可见光的吸收，它决定光伏组件转化能量的高低，是衡量能否作为光伏玻璃原理使用的关键因素之一。
含铁氧化物使玻璃着色，降低玻璃的透光率。Fe2O3能使玻璃变黄；Fe O能使玻璃变蓝；两者共存使玻璃变成蓝绿色。
铁的氧化物对玻璃熔制时的热辐射具有较强的吸收作用，容易导致熔窑内玻璃液的对流困难，增加熔制和澄清难度。
石英砂粒子的大小影响砂粒的熔化时间和玻璃成品的质量。实验证明：粗大的粒子很难熔化，甚至可能成为浮渣，使制品上出现波筋或砂粒；粒度＜0.1mm的砂粒熔化速度虽快，但过早形成玻璃液影响热量的传导，反而使总体速度变慢，此外，过细的颗粒因静电作用使粘性增加，容易成团，使得熔化困难。
平板玻璃用硅质原料化学成分及波动范围
级别 |
化学成分 |
||
SiO2不小于 |
Al2O3不大于 |
Fe2O3不大于 |
|
优等品 |
98.50±0.20 |
1.00±0.10 |
0.05±0.01 |
一等品 |
98.00±0.25 |
0.10 |
|
二等品 |
96.00±0.30 |
2.00±0.15 |
0.20 |
三等品 |
92.00±0.30 |
4.50±0.20 |
0.25 |
四等品 |
90.00±0.30 |
5.50±0.30 |
0.33 |
平板玻璃用硅质原料粒度组成
级别 |
粒度组成（不大于）/% |
||||
+1mm |
800μm |
710μm |
500μm |
-100μm |
|
优等品 |
0 |
0 |
0.5 |
5.5 |
5.00 |
一等品 |
0.5 |
10.00 |
|||
二等品 |
20.00 |
||||
三等品 |
25.00 |
||||
四等品 |
30.00 |
||||
超白玻璃用石英砂要求 （单位：wt%）
原料 SiO2 Al2O3 Fe2O3 CaO MgO Na2 Co3 TiO2 NaCl
石英砂 ≥98.5 ≤1.0 ≤0.01 ≤0.1
±0.3 ±0.1 ±0.001 ±0.01
连熔透明石英玻璃管的原料要求
级别 |
特级 |
一级 |
二级 |
三级 |
杂质总量 |
<30*1/ 10^6 |
<50*1/ 10^6 |
<100*1/ 10^6 |
<150*1/ 10^6 |
杂质颗粒/粒*KG |
无 |
<5 |
<10 |
<20 |
水分含量/% |
0.3 |
0.3 |
0.5 |
0.5 |
玻璃质量等级 |
1、2级 |
3级以上>40%
|
4级以上>70% |
4级以上>40% |
文章部分内容来源于网络，文中涉及信息仅供参考，如有侵权请告知删除！
