高纯石英砂是一种SiO₂含量高达99.9%以上的石英颗粒产品‌，由石英石经破碎、筛分及特殊提纯工艺加工而成‌。2024年，据国家知识产权局显示，江西高新技术产业孵化中心申请公布了关于高纯石英制备及除杂的专利： 两次焙烧-酸浸联合工艺制备高纯石英的方法及高纯石英、一种助剂焙烧深度除杂制备高纯石英的方法及高纯石英。

该发明提供了一种助剂焙烧深度除杂制备高纯石英的方法及高纯石英，所述助剂焙烧深度除杂制备高纯石英的方法包括：对粉石英原矿进行破碎-磨矿-筛分，得到粗制粉石英颗粒；对粗制粉石英颗粒进行反浮选，得到第一石英颗粒；对第一石英颗粒进行第一次酸浸，得到第二石英颗粒；将第二石英颗粒与焙烧助剂混合均匀后进行焙烧处理，得到第三石英颗粒；对第三石英颗粒进行第二次酸浸‑水洗-烘干，得到高纯石英。所述高纯石英通过如上所述的方法制备得到，高纯石英中SiO2含量大于99.9％，最高可达99.995％。

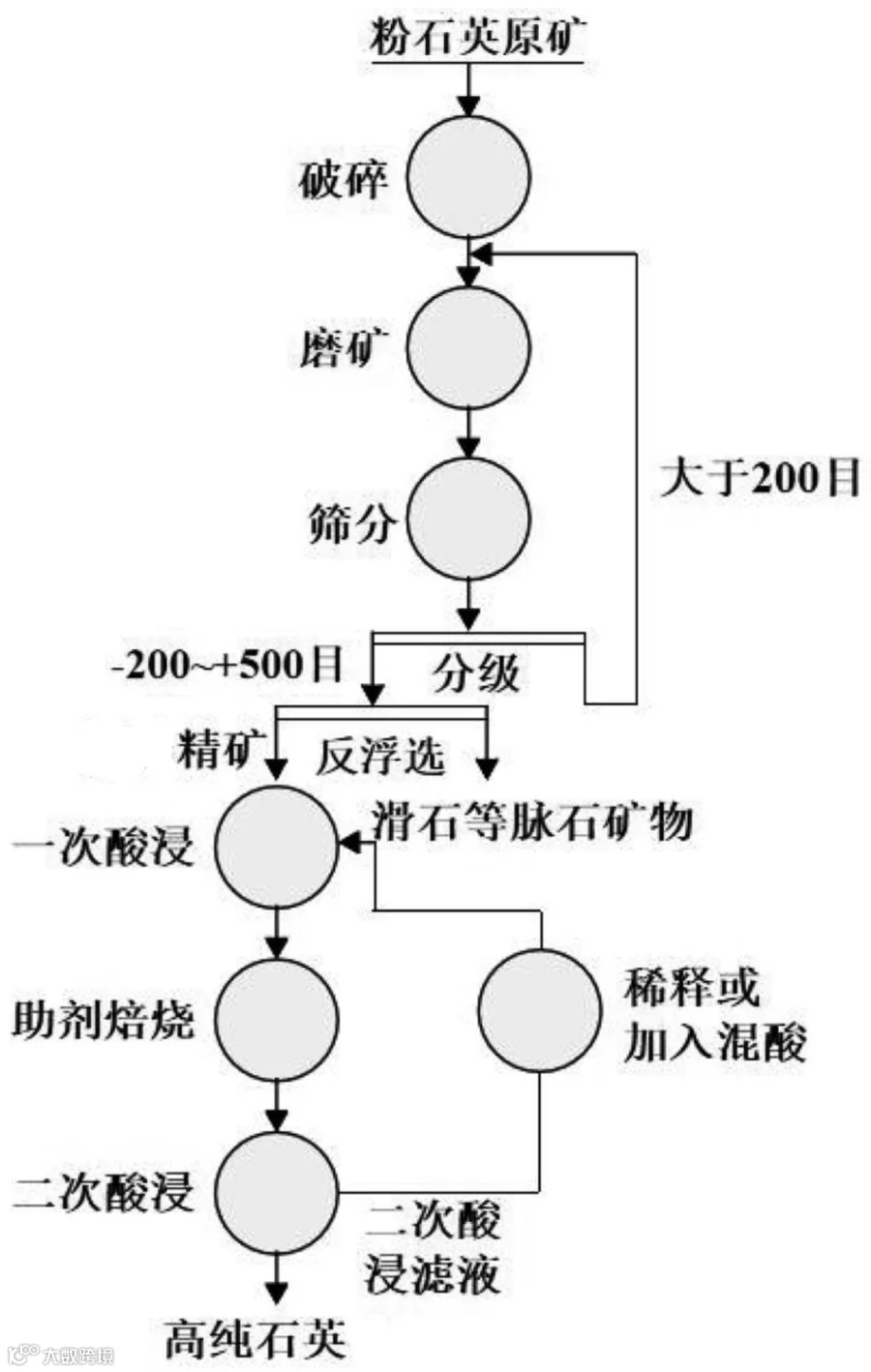

 一种助剂焙烧深度除杂制备高纯石英的方法及高纯石英工艺流程图

该发明提出的助剂焙烧深度除杂制备高纯石英的方法采用硫酸铵或硫酸氢铵作为焙烧助剂，产生的氨气可通过回收和处理得到氨水，减少工艺过程对环境的影响，提高了工艺的可持续性。该发明方法简便，可有效去除微量惰性杂质，发明的高纯石英可广泛应用于包括石英玻璃、大规模集成电路、太阳能电池等领域。

该发明提供了两次焙烧-酸浸联合工艺制备高纯石英的方法及高纯石英，方法包括以下步骤：将石英原矿进行预处理，得到第一石英颗粒；将第一石英颗粒进行第一次焙烧，得到第二石英颗粒；将第二石英颗粒进行第一次酸浸，得到第三石英颗粒；将第三石英颗粒与焙烧助剂混合后进行第二次焙烧，得到第四石英颗粒；以及将第四石英颗粒进行第二次酸浸，水洗烘干后得到高纯石英。高纯石英通过上述方法制备得到，高纯石英中SiO2含量大于99.99％，最高可达99.998％。

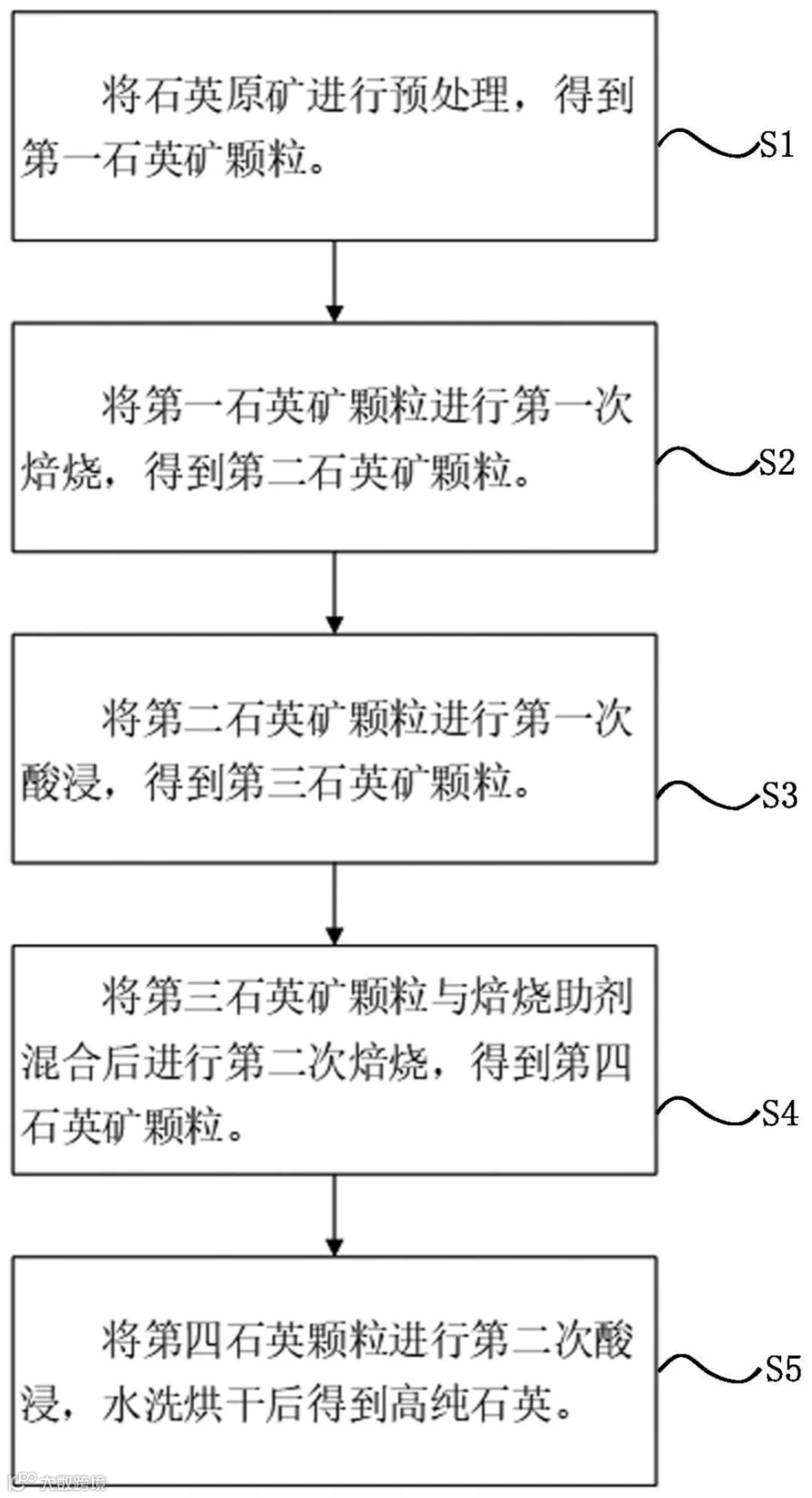

两次焙烧-酸浸联合工艺制备高纯石英工艺流程图

该发明采用了活化焙烧-热压酸浸-助剂焙烧-常压酸浸联合工艺实现石英的高效提纯，并将助剂焙烧中热能回用，有效地去除了常规工艺中难除的晶格杂质和惰性杂质，且焙烧助剂环保、耗酸量小、产品纯度高，切实地解决了现有技术中石英深度提纯难度大、耗酸量大等问题。
