掩模版基底：
在深紫外（DUV）光刻中，石英因其高透明度和低热膨胀系数，成为掩模版的首选基底材料。它能确保图案在光刻过程中精确转移至晶圆，尤其在193nm波长下表现优异。

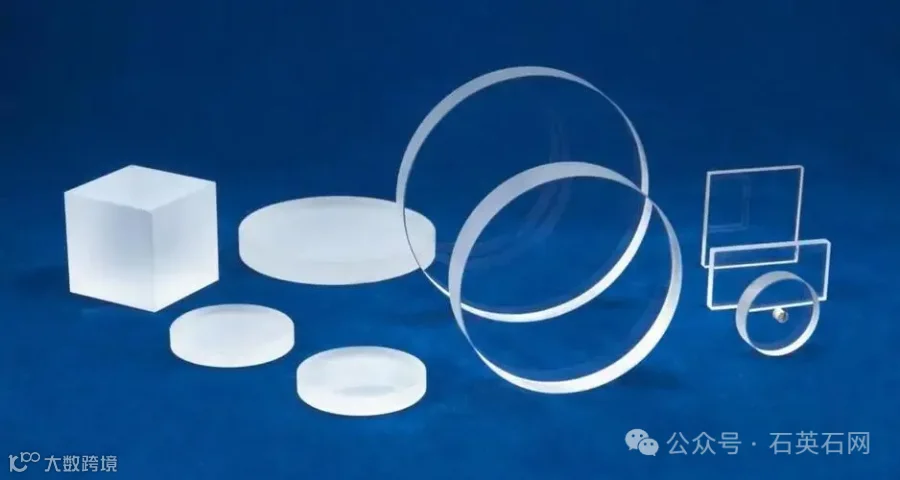

光学元件：
光刻机的透镜、棱镜等光学部件采用熔融石英，因其在紫外波段的高透光率（如适用于ArF准分子激光的193nm波长），保障了光线聚焦和图案传递的精准度。
炉管与承载器：
在氧化、扩散和退火等高温工艺（通常超过1000°C）中，石英制成的反应管和舟皿因其耐高温性、化学惰性及高纯度，成为承载晶圆的理想选择。它们避免了高温下的变形或污染，确保工艺稳定性。
CVD/蚀刻设备内衬：
在化学气相沉积（CVD）和等离子蚀刻设备中，石英用于制造气体分布板、反应室内衬等部件，因其能耐受腐蚀性气体（如Cl₂、CF₄）和等离子体的侵蚀。
观察窗与清洗容器：
石英的耐腐蚀性和透明性使其适用于工艺设备的观察窗，以及盛装强酸强碱清洗液的容器（如RCA清洗步骤）。
离子注入与测试夹具：
在离子注入中，石英可能作为遮蔽挡板或夹具材料，利用其绝缘性和耐高温性。晶圆测试阶段也可能使用石英夹具，确保电隔离和热稳定性。
自然氧化层与沉积层：
虽然集成电路中的二氧化硅绝缘层（如栅极氧化层）通常通过热氧化或CVD生成，而非直接使用石英材料，但其化学本质与石英相同，体现了二氧化硅在电隔离中的核心作用。
特性与应用的对应关系
高纯度与化学惰性：避免污染工艺环境，适用于高温和腐蚀性场景。
低热膨胀系数：确保光刻掩模在温度变化下的尺寸稳定性。
紫外透光性：支持短波长光刻技术，提升分辨率。
绝缘性能：在设备和工艺中提供电隔离保障。
例外与趋势
EUV光刻的差异：极紫外光刻（EUV）采用反射式掩模，基底材料可能为硅或低膨胀玻璃陶瓷，但传统DUV仍依赖石英。
高介电常数材料的替代：先进制程中，二氧化硅作为栅极绝缘层逐渐被高κ材料取代，但其仍广泛用于层间介质。
总之，石英材料在集成电路制造中不可或缺，从光刻到高温处理，从设备部件到工艺辅助，其多方位应用支撑了现代半导体技术的精密与可靠。
