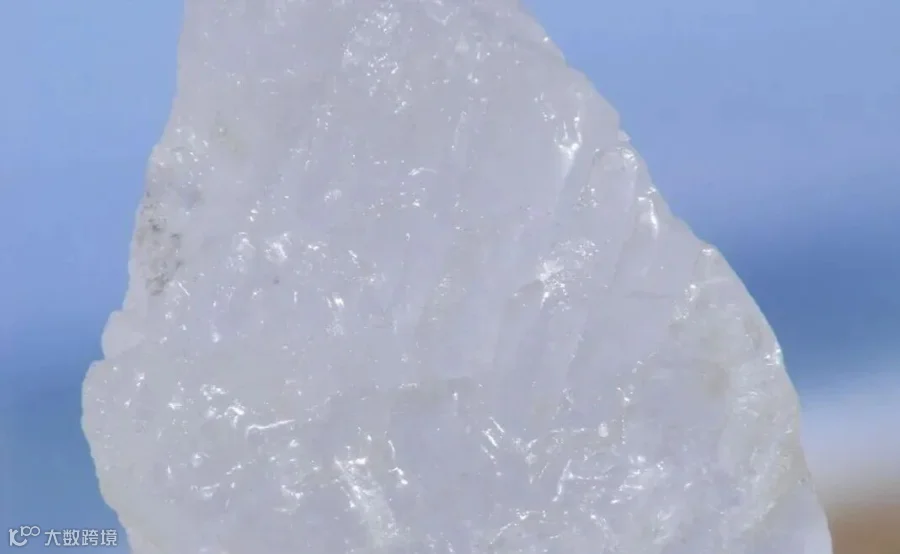

石英材料，特别是高纯石英砂及其制品，是半导体制造不可或缺的基础性、战略性材料。两者构成紧密的“材料-产业”共生关系，石英的纯度与性能直接决定了半导体制造的良率与技术进步上限。
根据QYResearch数据，2025年全球半导体行业用石英制品市场规模约为8.22亿美元，预计2032年将达到15.53亿美元，年复合增长率为9.8%。其中，半导体用石英玻璃市场规模约为7.1亿美元，半导体用合成石英市场规模达11.16亿美元。石英制品在半导体产业链中成本占比虽不高，但其关键作用无可替代，属于典型的“小材料、大价值”环节。
石英材料贯穿半导体制造全流程：
1.硅片制造：高纯石英砂制成的石英坩埚是直拉法生长单晶硅棒的核心容器，其纯度直接影响硅锭的晶体质量和电学性能。
2.晶圆制造：石英玻璃制成的扩散管、炉管、石英舟等器件，用于氧化、扩散、退火等高温工艺，需要在高温下保持极高的化学稳定性和尺寸精度。
3.芯片制造（前道）：合成石英玻璃因其极低的热膨胀系数和高透光性，是光刻机中透镜系统和光掩膜版的核心基板材料，其质量直接决定光刻图形的精度。此外，石英环、喷淋头等也广泛应用于等离子刻蚀和化学气相沉积（CVD）腔室。
半导体级石英材料的技术壁垒极高。高纯石英砂的纯度需达到99.998%（4N8）以上，关键金属杂质需控制在ppb级别。全球高端供应长期被美国矽比科（Sibelco）等少数企业垄断。合成石英玻璃的制备工艺复杂，尤其在支持EUV光刻等先进制程方面，对材料的抗辐照损伤、缺陷密度提出了极限要求。
随着半导体工艺向3nm及以下节点演进，对石英材料的纯度、均匀性和可靠性要求将持续提升。同时，地缘政治因素加剧了供应链安全担忧，推动石英材料国产化进程。中国企业在光伏级高纯石英砂已实现突破，并开始向半导体级进军。然而，在光掩膜基板、高端合成石英等最高端领域，国产化率仍然较低，技术追赶与产业链自主可控是长期挑战。
结论：石英行业是半导体产业的“隐形基石”。其发展水平直接制约着半导体制造的先进程度与产业安全。未来，两者协同演进的关系将更加深化，推动石英材料向超高纯度、功能复合化方向发展，并加速全球供应链的重构。
