马氏体、奥氏体、珠光体，20种材料彩色金相，带你轻松识别

定义：碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格

定义：碳与合金元素溶解在a-Fe中的固溶体

特征：亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。

定义：碳与铁形成的一种化合物

特征：渗碳体不易受硝酸酒精溶液的腐蚀，在显微镜下呈白亮色，但受碱性苦味酸钠的腐蚀，在显微镜下呈黑色。渗碳体的显微组织形态很多，在钢和铸铁中与其他相共存时呈片状、粒状、网状或板状。

• 在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状

• 过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状

• 铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状

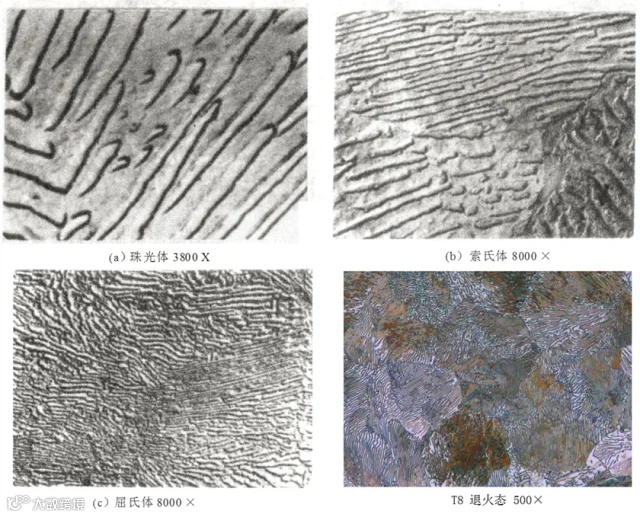

特征：珠光体的片间距离取决于奥氏体分解时的过冷度。过冷度越大，所形成的珠光体片间距离越小。

• 在A1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。

• 在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。

• 在600~550℃形成的珠光体用金相显微镜放大500倍，不能分辨珠光体片层，仅看到黑色的球团状组织，只有用电子显微镜放大10000倍才能分辨的片层称为屈氏体。

特征：过冷奥氏体在中温（350~550℃）的相变产物，其典型形态是一束大致平行位向差为6~8od铁素体板条，并在各板条间分布着沿板条长轴方向排列的碳化物短棒或小片；典型上贝氏体呈羽毛状，晶界为对称轴，由于方位不同，羽毛可对称或不对称，铁素体羽毛可呈针状、点状、块状。若是高碳高合金钢，看不清针状羽毛；中碳中合金钢，针状羽毛较清楚；低碳低合金钢，羽毛很清楚，针粗。转变时先在晶界处形成上贝氏体，往晶内长大，不穿晶

特征：过冷奥氏体在贝氏体转变温度区的最上部的转变产物。刚形成时是由条状铁素体合并而成的块状铁素体和小岛状富碳奥氏体组成，富碳奥氏体在随后的冷却过程中，可能全部保留成为残余奥氏体；也可能部分或全部分解为铁素体和渗碳体的混合物（珠光体或贝氏体）；最可能部分转变为马氏体，部分保留下来而形成两相混合物，称为M-A组织

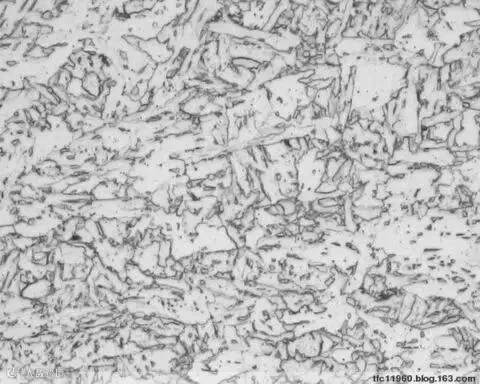

定义：板条状铁素体单相组成的组织，也称为铁素体贝氏体

定义：碳在a-Fe中的过饱和固溶体

特征：

• 板条马氏体：尺寸大致相同的细马氏体条定向平行排列，组成马氏体束或马氏体领域；在领域与领域之间位向差大，一颗原始奥氏体晶粒内可以形成几个不同取向的领域。由于板条状马氏体形成的温度较高，在冷却过程中，必然发生自回火现象，在形成的马氏体内部析出碳化物，故它易受侵蚀发暗。

• 针状马氏体，又称片状马氏体或高碳马氏体，它的基本特征是：在一个奥氏体晶粒内形成的第一片马氏体片较粗大，往往贯穿整个晶粒，将奥氏体晶粒加以分割，使以后形成 的马氏体大小受到限制，因此片状马氏体的大小不一，分布无规则。针状马氏体按一定方位形成。在马氏体针叶中有一中脊面，碳量越高，越明显，且马氏体也越尖，同时在马氏体间伴有白色残留奥氏体。

定义：奥氏体与渗碳体的共晶混合物

特征：呈树枝状的奥氏体分布在渗碳体的基体上

定义：马氏体分解得到极细的过渡型碳化物与过饱和（含碳较低）的a-相混合组织

定义：碳化物和a-相的混合物

特征：它由马氏体在350~500℃时中温回火形成。其组织特征是铁素体基体内分布着极细小的粒状碳化物，针状形态已逐渐消失，但仍隐约可见，碳化物在光学显微镜下不能分辨，仅观察到暗黑的组织，在电镜下才能清晰分辨两相，可看出碳化物颗粒已明显长大

定义：以铁素体为基体，基体上分布着均匀碳化物颗粒

定义：如果奥氏体晶粒比较粗大，冷却速度又比较适宜，先共析相有可能呈针状（片状）形态与片状珠光体混合存在，称为魏氏组织
