硬脂酸钡的合成工艺（硬脂酸钡工厂）

硬脂酸钡的复分解法合成工艺往往分成两大步：

第一步：将等摩尔数的硬脂酸和NaOH溶液在80~100°C下进行皂化反10~20min生成硬脂酸钠皂化液;

第二步：将此皂化液与浓度为5~15%的稀BaCl 2溶液进行复分解合成反应，反应温度控制在值控制在碱性条件下反应10~20min，生成硬脂酸钡沉淀，再进行后处理过程。该工艺的化学反应方程式为：

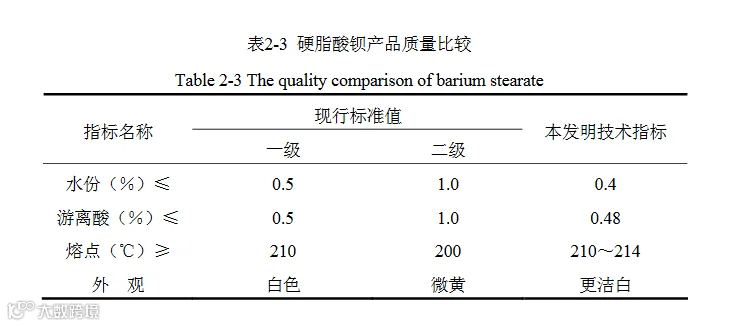

实例：取工业纯固体硬脂酸25g，放入90°C、620mL的水中使之溶为油状透明液体。然后边搅拌边缓慢加入隔膜电解液(每升中含NaOH120g，NaCl200g)32mL，加水30mL，温度保持在85~90°C，不断搅拌15~20min，进行皂化反应。待完全生成皂化液后，再边搅拌边加入作为制工业纯结晶BaCl 2产品的中间产物的，pH=6~7的2 9.8g)，并调节反应物体系呈弱碱性，不断搅拌反应20~30min，至生成白色粥状硬脂酸钡沉淀。用水漂洗沉淀2~3次(也可不用漂洗)，再用离心分离机进行固液分离，甩干35~40min，将甩干的滤饼移至布氏漏斗中用蒸馏水或去离子水洗涤，最后经烘干、粉碎即得成品硬脂酸钡30.89g。该工艺技术产品的质量优于现有标准

这种工艺生产的硬脂酸钡色泽和产品质量较好，可用于大规模工业化生产，简化了多步溶解和稀释工序，原料成本大幅度降低，但对设备要求相应有所高。

硬脂酸钡的皂化法合成工艺主要原理是将化学计量比的硬脂酸、BaCl2溶液部分NaOH溶液和适量水搅拌加热，然后慢慢加入余量的NaOH溶液，可制得色

泽好、纯度高的硬脂酸钡产品。该工艺的化学反应方程式为：

如在反应器中加入适量水，启动搅，加入化学计量比的硬脂酸、BaCl 2溶液和部分NaOH溶液，加热至60~70°C后，控制恒温反应20~30min。然后在一定时间内徐徐加入余量的NaOH溶液，继续反应20~30min。反应产物用离心机分离、洗涤和甩干，滤饼经干燥、粉碎得产品

皂化法工艺生产的硬脂酸钡色泽好，纯度高。并且工艺的生产效率比较高，能耗少但是用皂化法工艺合成硬脂酸钡时，反应物料呈悬浮分散状态，当反应

物料的液-固比降低到一定程度其流动性会明显变差，以致难于有效地搅拌因而导致产品游离酸含量明显提高。

脂酸钡的直接法合成工艺是将Ba(OH)2和硬脂酸在无水或水介质[44]下封闭应，在一定温度下反应适当时间得到固体硬脂酸钡[45]。该工艺的化学反应方程

如在100L具有密封盖的带搅拌的搪瓷反应釜中加入80L水，开动搅拌后投入脂酸8Kg，及按含量折算为100%的Ba(OH).8H O 4.65Kg。拧紧密封盖后，使釜内保持着密闭的情况下搅拌加热在103~105°C反应60~80min反应完毕后放气除压。反应生成物进行过滤，得到滤饼粉碎后用通常硬脂酸钡干燥方法及条件进行干燥。得到粉状硬脂酸钡9.2Kg，以硬脂酸计收率为99%。

灵寿永丰铭汉矿产品有限公司拥有雄厚的技术力量和经济实力，二十多条生产线，可生产30多种规格的产品，年产量达5万吨以上，是华北地区重要的粉体生产加工基地之一，产品主要出口日本、韩国、美国、澳大利亚、德国、俄罗斯等，合格率及合同完成率均受到国内外客户的一致欢迎与认可。   主营：硬脂酸锌，硬脂酸钙，硬脂酸钡，硬脂酸铬，硬脂酸镁，乌洛托品等

24小时咨询热线：董厂长184-3231-4006
